人教版八年级上册物理习题课件 第4章 4.4 光的折射（34张）

第4节 光的折射
第四章 光现象
人教版 八年级上
偏折
B
1
2
3
习题链接
答案呈现
提示：点击 进入习题
折射；反射
见习题
4
5
6
传播速度　
A
OA
大于
7
8
9
C
10
11
见习题
见习题
12
见习题
习题链接
答案呈现
见习题
14
13
15
16
见习题
见习题
见习题
19
17
18
2；②；上；大
折射；乙
左；60°
20
见习题
1．光从一种介质斜射入另一种介质时，传播方向发生________的现象叫光的折射现象。
(1)光在不同介质中会发生折射，光在同种不均匀的介质中也会发生折射。
(2)光射到两种介质表面时，既会发生折射，还会发生反射。
课堂导练
偏折
2．光发生折射的原因：光在不同介质中____________不同。
课堂导练
传播速度　
3．(2020?阜新)下列所示的四个现象中，属于光的折射的是(　　)
A．①② B．①③ C．①②④ D．②③④
课堂导练
B
4．(2020?南京)古诗词中有许多描述光现象的诗句，如“潭清疑水浅”说的就是光的________现象；“池水映明月”说的就是光的________现象。
课堂导练
折射
反射
5．在光的折射现象中：
(1)折射光线和入射光线、法线在_________________。
(2)折射光线和入射光线分居________两侧。
(3)当光线由空气斜射入水中时，折射角________入射角。
(4)入射角增大，折射角________。
(5)在光的折射现象中，光路是________(填“可逆”或“不可逆”)的。
(6)当光线垂直于界面入射时，光的传播方向________。
同一平面内
课堂导练
法线
小于
增大
可逆
不变
6．(2019?株洲)(教材P84T2变式)能正确表示光从室外透过窗户玻璃进入室内传播的光路图是(　　)
课堂导练
课堂导练
【点拨】第一次折射：先过入射点O垂直玻璃左侧表面作出法线，再在玻璃内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃右侧表面作出法线，再在玻璃的右侧空气中作出折射光线，注意折射角大于入射角，折射光线
与玻璃左侧表面的入射光线平行。
【答案】A
7．光从水中斜射入空气中的光路如图所示，若光沿BO方向射入水中，则折射光线将会沿______________(填“OA”“OA左侧”或“OA右侧”)方向传播。
OA
课堂导练

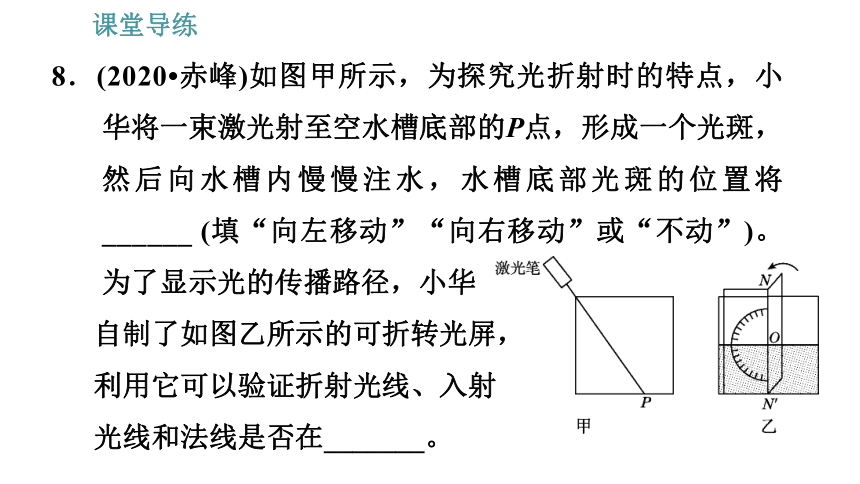

8．(2020?赤峰)如图甲所示，为探究光折射时的特点，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将______ (填“向左移动”“向右移动”或“不动”)。为了显示光的传播路径，小华
自制了如图乙所示的可折转光屏，
利用它可以验证折射光线、入射
光线和法线是否在_______。
课堂导练
课堂导练
【点拨】光从空气斜射入水或其他透明介质时，折射角小于入射角；将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，光在水面处发生折射，由于折射角小于入射角，水槽底部光斑的位置将向左移动。将光屏右半部分绕NN′向后翻转任意角度，可以验证折射光线、入射光线和法线是否在同一平面内。
【答案】向左移动；同一平面内
9．从池底A点射来的光线在水面处发生折射，折射角________入射角，眼睛逆着这些光线看去，感觉光是从A′点射来的，A′点就是A点变高的虚像，如图所示。人在空气中看水中的物体，看到的是变高的虚像；人在水中看空气中的物体，
看到的也是变高的虚像。
大于
课堂导练
10．(2020·遵义)(教材P84T3变式)在平静的湖水中，看到“云在水中飘，鱼在云上游”。对于该现象中的云和鱼，下列说法正确的是(　　)
A．云和鱼都是光的反射形成的像
B．云和鱼都是光的折射形成的像
C．云是光的反射形成的像，鱼是光的折射形成的像
D．云是光的折射形成的像，鱼是光的反射形成的像
课堂导练
C
11．(2020?安顺)如图所示，一束光线从水中斜射向空气，请画出折射光线的大致位置。
课后训练
【点拨】根据光从水中斜射入空气中，折射角大于入射角画出折射光线。
解：如图所示。
12．(2020?聊城)一束光从水中斜射入空气中，其折射光线如图所示，请在图中作出此光线的入射光线(注意标出法线)。
课后训练
【点拨】过入射点作出垂直水面的法线，在法线左侧的水中画出入射光线，方向指向入射点，注意入射角小于折射角。
解：如图所示。
13．(2020·南通)(教材P84T2改编)如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线。
课后训练
课后训练
【点拨】先过入射点作出AC面上的法线，根据反射角等于入射角，作出反射光线；根据光由玻璃斜射入空气中时，折射角大于入射角，在法线另一侧的空气中画出折射光线。
【答案】解：如图所示。
14．(2020·潍坊)如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
课后训练
课后训练
【点拨】过平面镜作A点的对称点A′，即A的像点，连接A′B交平面镜于一点O，OB为反射光线，连接A与O点，即为折射光线(也是OB对应的入射光线)。
【答案】解：如图所示。
课后训练
15．(中考·黄冈)潭清疑水浅，安全记心间。如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′。
【点拨】先过折射点垂直于界面作出法线，再在空气中法线的另一侧画出折射光线，将两条折射光线反向延长，其交点即为人所看到的A的像A′。
课后训练
【答案】解：如图所示。
16．(中考·鄂州)如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜(图中未画出)上的O点，经平面镜反射后照亮水槽底部的A点。请画出平面镜并完成光路图。
课后训练
【点拨】若在空气中观察A点，由于光的折射将看到A点的虚像；所以在A点上方的适当位置找一点A′(即A的虚像)，连接OA′，OA′与界面的交点B，即为反射光线射到水面的入射点；作入射光线和反射光线夹角的平分线即为法线，然后作法线的垂线即为平面镜的位置，连接B点和A点，则BA为折射光线。
课后训练
【答案】解：如图所示。
课后训练
17．(2020·镇江)光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠________(填“1”“2”或“3”)，分界面为________(填“①”或“②”)，分界面的________方为水。当入射角减小时，反射光线与折射光线的夹角将变________。
【点拨】由图可知，∠1等于∠3，因此①是法线，②是界面，CO是入射光线，OA是反射光线，OB是折射光线；又因为∠2大于∠3，即折射角大于入射角，所以分界面下方是空气，上方是水；因为反射角等于入射角，所以当入射角变小时，反射角变小，折射角也会变小，所以反射光线与折射光线的夹角将变大。
【答案】2；②；上；大
课后训练
课后训练
18．(中考·江西)如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的________(填“左”或“右”)侧，此过程中还有部分光发生了反射，反射角的大小是________。
课后训练
【点拨】如图所示，画出垂直于界面的法线，可以发现，入射角∠1＝90°－30°＝60°，则反射角也等于60°。由图可知折射角∠2<∠1，故光是从空气斜射入玻璃中的，则界面左侧是空气。
【答案】左；60°
19．(中考?枣庄)诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层发生了________所成的像，太阳实际在图中________(填“甲”或“乙”)的位置。
课后训练
【点拨】诗人观察到落日时，光线由太阳发出，在经过不均匀的大气时，光线发生偏折，人逆着折射光线看去，感觉到光线是由折射光线反向延长线的“交点”发出的，“交点”就是太阳的虚像，它在实际太阳的上面，实际的太阳在看到的太阳的下面，即乙的位置。
【答案】折射；乙
课后训练
20．(2019?玉林)(教材P84T4改编)为了探究“光折射时的特点”，如图所示：
(1)让光束沿AO射入杯中时，光束进入水中后折射光线会向________方向偏折；当入射角增大时，折射角________。
课后训练
法线
增大
【思路点拨】在光的折射现象中，入射角增大时，折射角随之增大。
(2)当一束光射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，逐渐往杯中加水，观察到杯底的光斑向________(填“左”或“右”)移动。
课后训练
左
【思路点拨】若杯中的水增多，折射点将向左上方移动，由此可以分析出折射光线移动的方向，从而可以分析出杯底光斑移动的方向。
(3)把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏______(填“高”或“低”)。
课后训练
高
【思路点拨】由光的折射成像原理可以大致确定像的位置。
