5.3　凸透镜成像的规律(2)

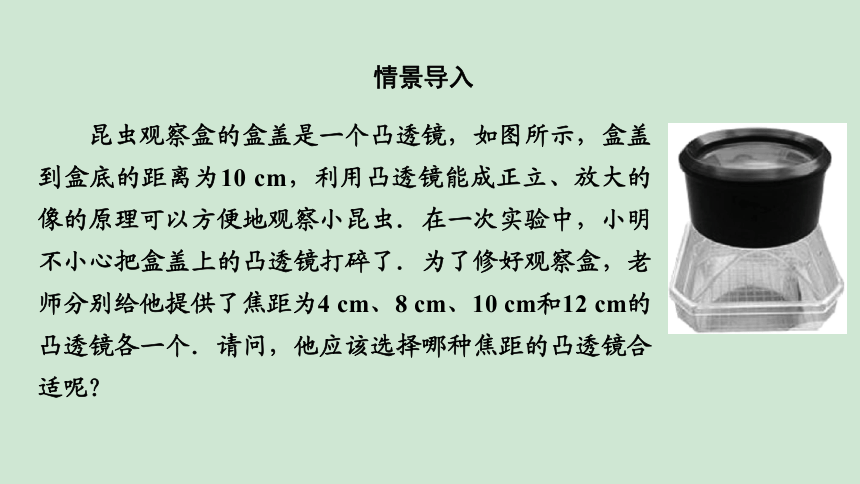

昆虫观察盒的盒盖是一个凸透镜，如图所示，盒盖到盒底的距离为10
cm，利用凸透镜能成正立、放大的像的原理可以方便地观察小昆虫．在一次实验中，小明不小心把盒盖上的凸透镜打碎了．为了修好观察盒，老师分别给他提供了焦距为4
cm、8
cm、10
cm和12
cm的凸透镜各一个．请问，他应该选择哪种焦距的凸透镜合适呢？
情景导入
1．进一步理解凸透镜成像的规律，即静态成像判断(重点)
2．清楚凸透镜成像的过程中所产生的问题，即动态成像情况(难点)
学习目标

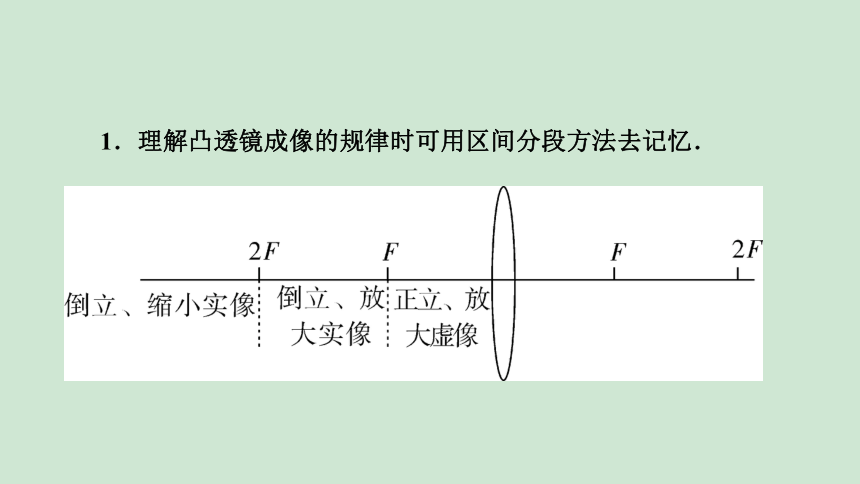

1．理解凸透镜成像的规律时可用区间分段方法去记忆．

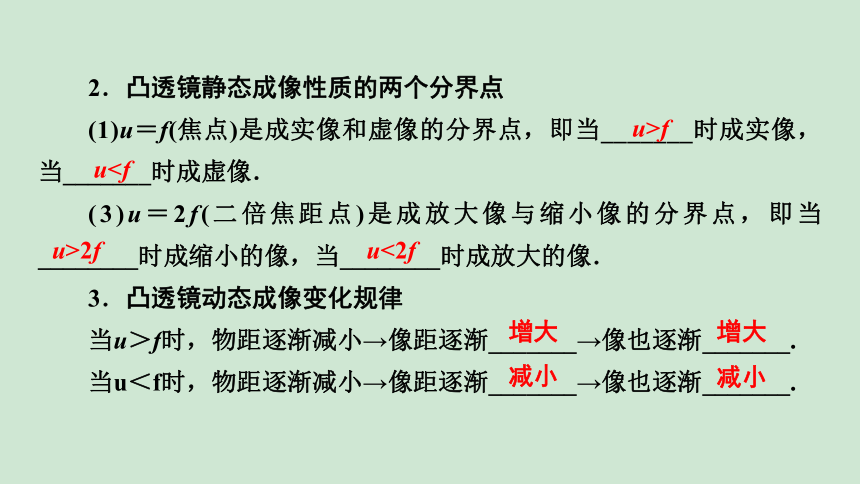

2．凸透镜静态成像性质的两个分界点
(1)u＝f(焦点)是成实像和虚像的分界点，即当_______时成实像，当_______时成虚像．
(3)u＝2f(二倍焦距点)是成放大像与缩小像的分界点，即当________时成缩小的像，当________时成放大的像．
3．凸透镜动态成像变化规律
当u＞f时，物距逐渐减小→像距逐渐_______→像也逐渐_______.
当u＜f时，物距逐渐减小→像距逐渐_______→像也逐渐_______.
u>f　
uu>2f　
u<2f　
增大　
增大　
减小　
减小　

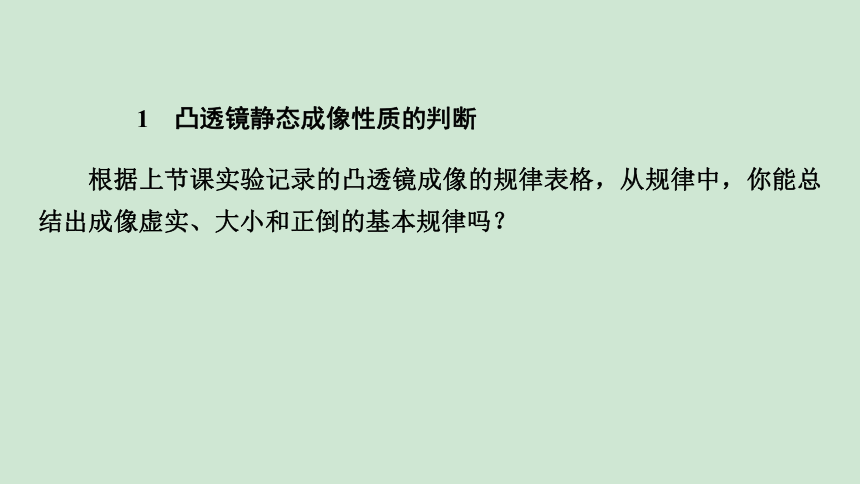

根据上节课实验记录的凸透镜成像的规律表格，从规律中，你能总结出成像虚实、大小和正倒的基本规律吗？
1　凸透镜静态成像性质的判断

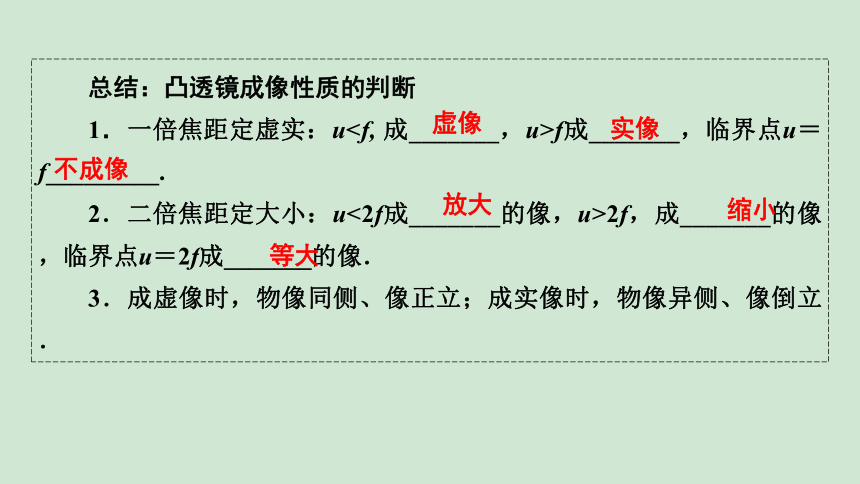

总结：凸透镜成像性质的判断
1．一倍焦距定虚实：u成_______，u>f成_______，临界点u＝f_________.
2．二倍焦距定大小：u<2f成_______的像，u>2f，成_______的像，临界点u＝2f成_______的像．
3．成虚像时，物像同侧、像正立；成实像时，物像异侧、像倒立．
虚像　
实像　
不成像　
放大　
缩小　
等大　

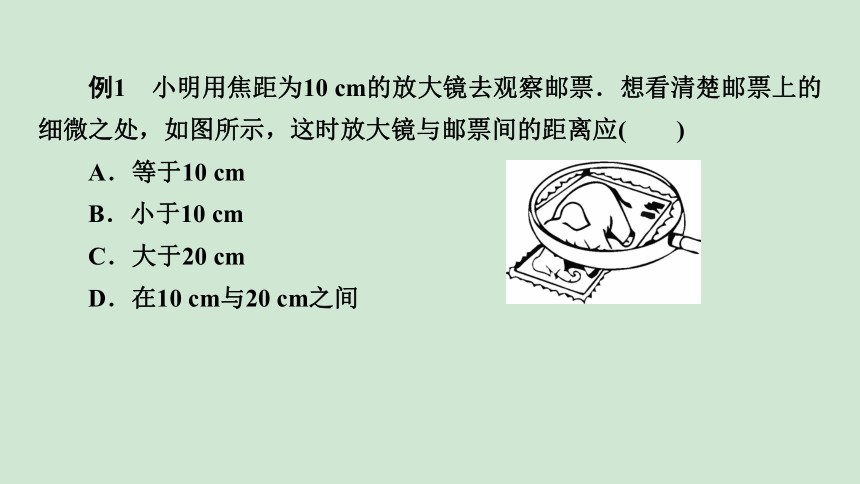

例1　小明用焦距为10
cm的放大镜去观察邮票．想看清楚邮票上的细微之处，如图所示，这时放大镜与邮票间的距离应(　　)
A．等于10
cm　　
B．小于10
cm　　　　
C．大于20
cm　　
D．在10
cm与20
cm之间
在凸透镜成实像的范围内移动物体，在移动的过程中，注意总结像距的变化和像的大小变化，从中又能得到什么样的规律？

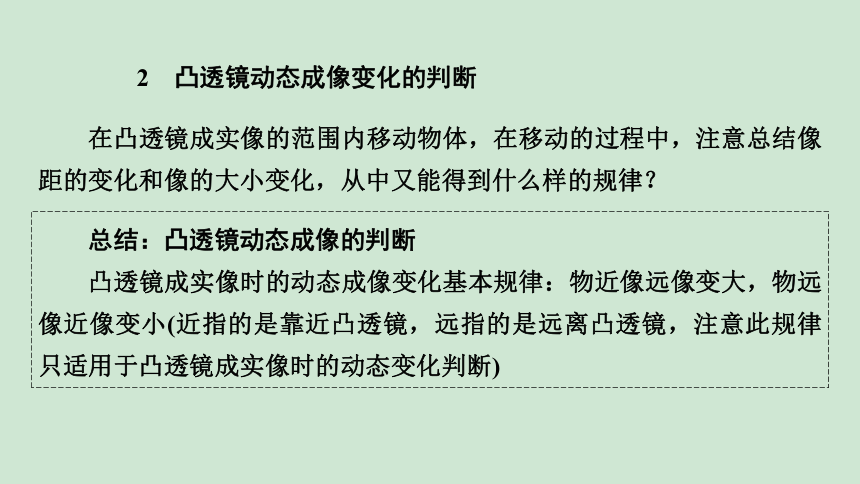

2　凸透镜动态成像变化的判断
总结：凸透镜动态成像的判断
凸透镜成实像时的动态成像变化基本规律：物近像远像变大，物远像近像变小(近指的是靠近凸透镜，远指的是远离凸透镜，注意此规律只适用于凸透镜成实像时的动态变化判断)
例2　在探究凸透镜成像规律的实验中，当物体从距凸透镜较远的地方逐渐向焦点移动的过程中，下列说法正确的是(　　)
A．像越来越大，且为正立的实像
B．像越来越大，且为倒立的实像
C．像越来越小，且为正立的实像
D．像越来越小，且为倒立的实像
阅读教材P99，根据凸透镜成像原理，我们可以总结出哪些生活中的应用？
3　凸透镜成像规律的应用
总结：凸透镜的成像规律的应用
1．照相机：利用
u>2f时，成_______、_______的实像的原理制成的(物远像近像变小)．
2．投影仪：利用f3．放大镜：利用u倒立　
缩小　
倒立　
放大　
正立　
放大　
例3　如图所示，蜡烛置于凸透镜一倍焦距和二倍焦距之间成清晰的像．下列光学器件利用这一成像规律工作的是(　　)
A．照相机　　　　
B．放大镜　　　　
C．平面镜　　　　
D．投影仪
1．照相机、投影仪和放大镜都是利用凸透镜成像来工作的．
2．照相机工作时，物距大于像距，成倒立、缩小的实像．监控摄像头、摄像机的成像原理与照相机相同．
3．投影仪工作时，物距小于像距，成倒立、放大的实像．幻灯机、电影放映机的成像原理与投影仪相同．
4．放大镜工作时，物距小于焦距，成正立、放大的虚像．
随堂
巩固
1．一凸透镜的焦距是8
cm，将点燃的蜡烛放在离凸透镜12
cm处，则所成的像是(　　)
A．正立、缩小的虚像　　
B．倒立、放大的实像　　
C．倒立、缩小的实像　　
D．倒立、缩小的虚像
2．小明在做“探究凸透镜成像规律”的实验时，所用凸透镜的焦距为15
cm.将蜡烛放在距离该透镜35
cm处时，蜡烛在光屏上所成清晰的像是(　　)
A　　　　　B　　　　　C　　　　　D
B
　
C
　
3．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是(　　)
A．透镜不动，移动蜡烛远离透镜，移动光屏靠近透镜　　　　
B．透镜不动，移动蜡烛远离透镜，移动光屏远离透镜
C．透镜不动，移动蜡烛靠近透镜，移动光屏远离透镜　　　　
D．透镜不动，移动蜡烛靠近透镜，移动光屏靠近透镜
答案：A
4．小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在____点时，凸透镜右侧光屏上成的像最大，像是_______(填“正立”或“倒立”)的．
b　
倒立　
5．探究凸透镜成像规律：
(1)实验中出现了如图所示的情形，要使像成在光屏中央，应将光屏向_____(填“上”或“下”)调整．
下　
(2)已知凸透镜焦距为10
cm，将烛焰放在距离凸透镜25
cm处，调节光屏可得到倒立、_______(填“放大”“缩小”或“等大”)的实像，应用这个原理工作的仪器有_________.
(3)在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像则应将光屏_______(填“远离”或“靠近”)透镜，光屏上的像_______(填“变大”“变小”或“不变”)．
缩小　
照相机　
靠近　
变小
