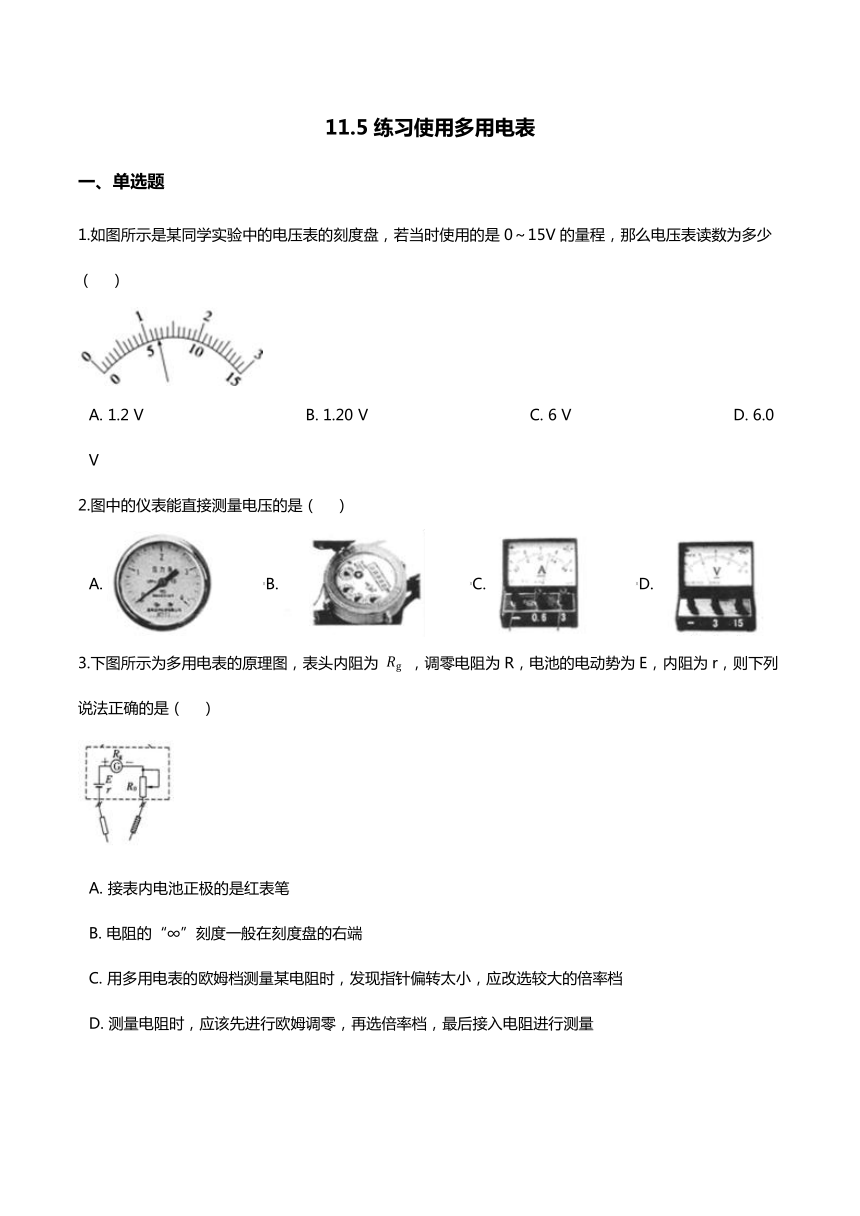

11.5练习使用多用电表
一、单选题
1.如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V的量程，那么电压表读数为多少（??
）
A.?1.2
V????????????????????????????????????B.?1.20
V????????????????????????????????????C.?6
V????????????????????????????????????D.?6.0
V
2.图中的仪表能直接测量电压的是（??
）
A.???????????B.???????????C.???????????D.?
3.下图所示为多用电表的原理图，表头内阻为
，调零电阻为R，电池的电动势为E，内阻为r，则下列说法正确的是（
??）
A.?接表内电池正极的是红表笔
B.?电阻的“∞”刻度一般在刻度盘的右端
C.?用多用电表的欧姆档测量某电阻时，发现指针偏转太小，应改选较大的倍率档
D.?测量电阻时，应该先进行欧姆调零，再选倍率档，最后接入电阻进行测量

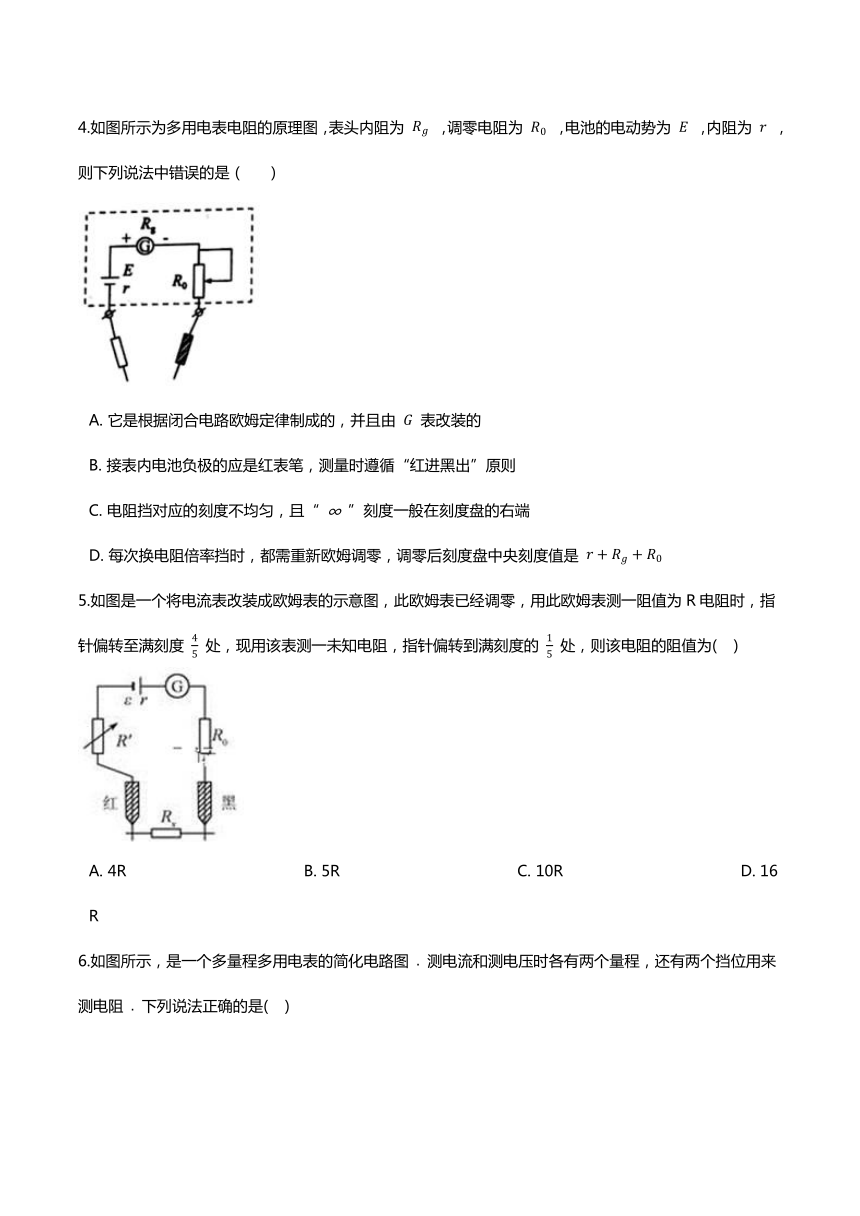

4.如图所示为多用电表电阻的原理图，表头内阻为
，调零电阻为
，电池的电动势为
，内阻为
，则下列说法中错误的是（???
）
A.?它是根据闭合电路欧姆定律制成的，并且由
表改装的
B.?接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则
C.?电阻挡对应的刻度不均匀，且“
”刻度一般在刻度盘的右端
D.?每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是
5.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R电阻时，指针偏转至满刻度
处，现用该表测一未知电阻，指针偏转到满刻度的
处，则该电阻的阻值为(??
)
A.?4R???????????????????????????????????????B.?5R???????????????????????????????????????C.?10R???????????????????????????????????????D.?16R
6.如图所示，是一个多量程多用电表的简化电路图
测电流和测电压时各有两个量程，还有两个挡位用来测电阻
下列说法正确的是(??
)
A.?当开关S调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小
B.?当开关S调到位置3、4时，多用电表测量的是电阻，且A为黑表笔
C.?当开关S调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大
D.?多用电表各挡位所对应的表盘刻度都是均匀的

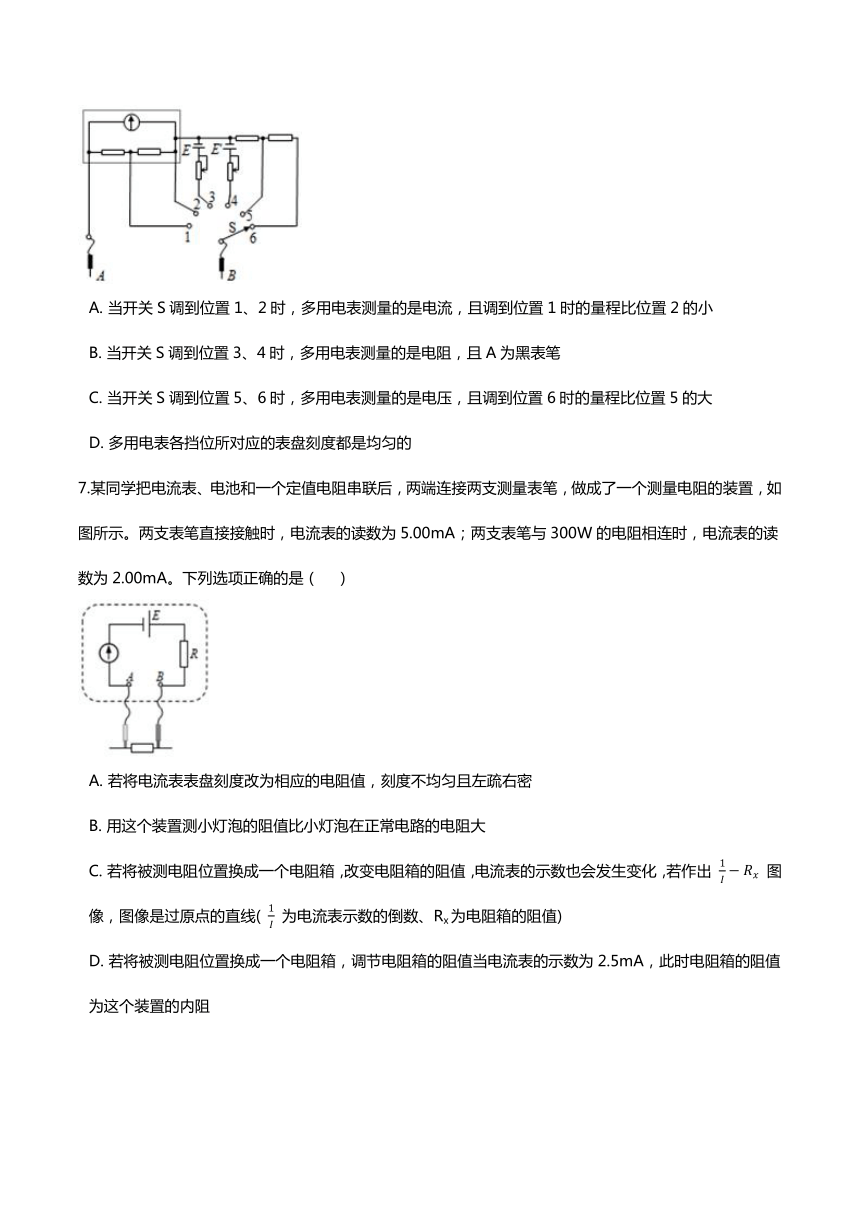

7.某同学把电流表、电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接接触时，电流表的读数为5.00mA；两支表笔与300W的电阻相连时，电流表的读数为2.00mA。下列选项正确的是（??
）
A.?若将电流表表盘刻度改为相应的电阻值，刻度不均匀且左疏右密
B.?用这个装置测小灯泡的阻值比小灯泡在正常电路的电阻大
C.?若将被测电阻位置换成一个电阻箱，改变电阻箱的阻值，电流表的示数也会发生变化，若作出
图像，图像是过原点的直线(
为电流表示数的倒数、Rx为电阻箱的阻值)
D.?若将被测电阻位置换成一个电阻箱，调节电阻箱的阻值当电流表的示数为2.5mA，此时电阻箱的阻值为这个装置的内阻

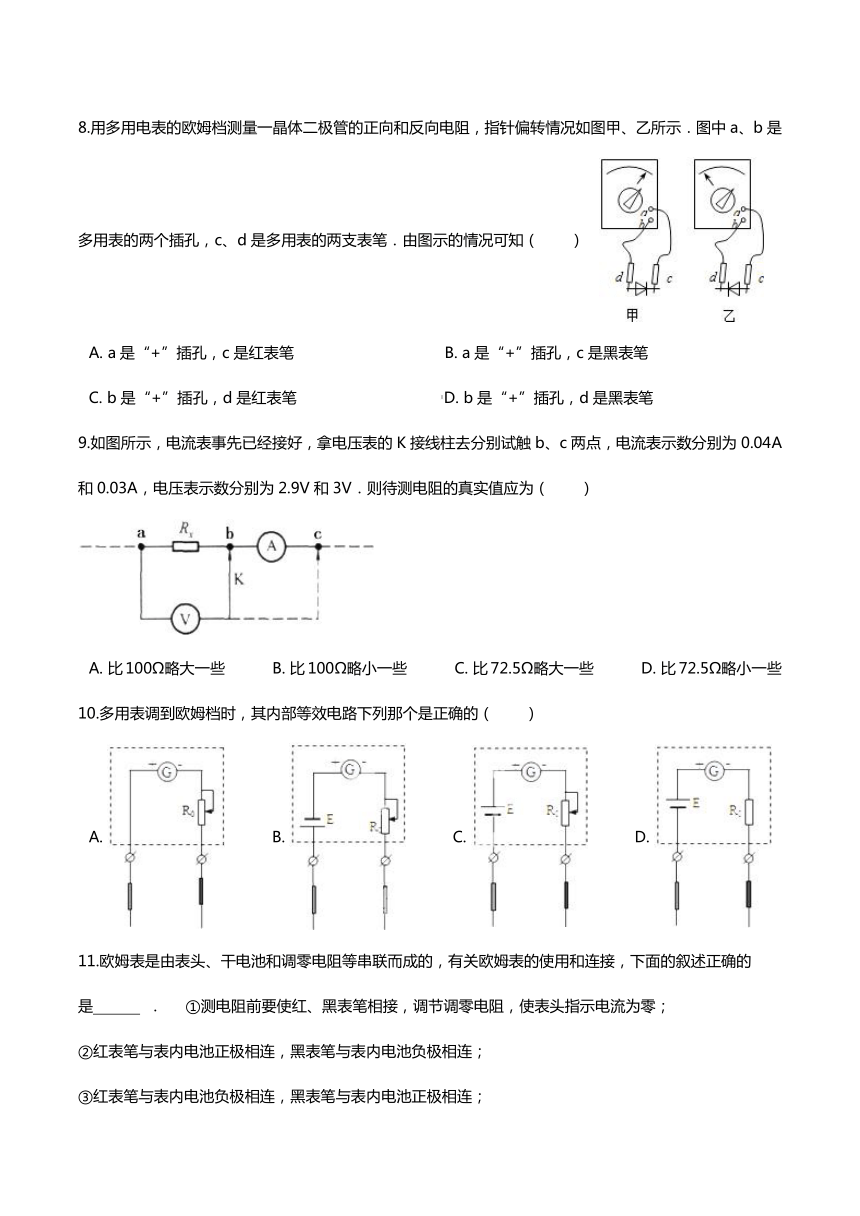

8.用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（　　）
A.?a是“+”插孔，c是红表笔?????????????????????????????????B.?a是“+”插孔，c是黑表笔
C.?b是“+”插孔，d是红表笔????????????????????????????????D.?b是“+”插孔，d是黑表笔
9.如图所示，电流表事先已经接好，拿电压表的K接线柱去分别试触b、c两点，电流表示数分别为0.04A和0.03A，电压表示数分别为2.9V和3V．则待测电阻的真实值应为（　　）
A.?比100Ω略大一些??????????B.?比100Ω略小一些??????????C.?比72.5Ω略大一些??????????D.?比72.5Ω略小一些
10.多用表调到欧姆档时，其内部等效电路下列那个是正确的（　　）
A.???????????B.???????????C.???????????D.?
11.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下面的叙述正确的是　??
　
．
①测电阻前要使红、黑表笔相接，调节调零电阻，使表头指示电流为零；
②红表笔与表内电池正极相连，黑表笔与表内电池负极相连；
③红表笔与表内电池负极相连，黑表笔与表内电池正极相连；

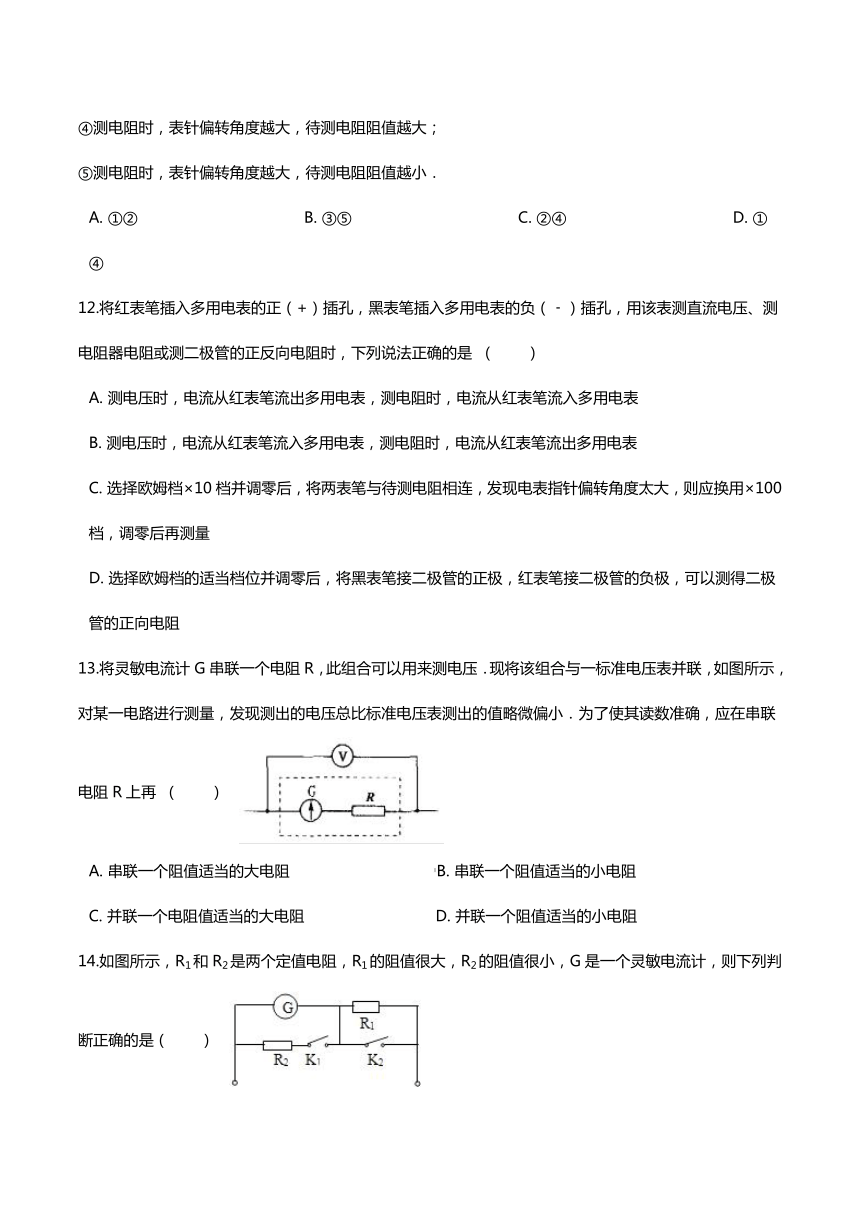

④测电阻时，表针偏转角度越大，待测电阻阻值越大；
⑤测电阻时，表针偏转角度越大，待测电阻阻值越小．
A.?①②?????????????????????????????????????B.?③⑤?????????????????????????????????????C.?②④?????????????????????????????????????D.?①④
12.将红表笔插入多用电表的正（+）插孔，黑表笔插入多用电表的负（﹣）插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的是
（　　）
A.?测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表
B.?测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表
C.?选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×100档，调零后再测量
D.?选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻
13.将灵敏电流计G串联一个电阻R，此组合可以用来测电压．现将该组合与一标准电压表并联，如图所示，对某一电路进行测量，发现测出的电压总比标准电压表测出的值略微偏小．为了使其读数准确，应在串联电阻R上再
（　　）
A.?串联一个阻值适当的大电阻????????????????????????????????B.?串联一个阻值适当的小电阻
C.?并联一个电阻值适当的大电阻?????????????????????????????D.?并联一个阻值适当的小电阻
14.如图所示，R1和R2是两个定值电阻，R1的阻值很大，R2的阻值很小，G是一个灵敏电流计，则下列判断正确的是（　　）
A.?只闭合K1
，
整个装置相当于伏特表???????????????????B.?只闭合K2
，
整个装置相当于安培表
C.?K1和K2都断开，整个装置相当于灵敏电流计???????D.?K1和K2都闭合，整个装置相当于伏特表
15.关于欧姆表及其使用中的问题，下列说法中正确的是（　　）
A.?接欧姆表内电源负极的应是黑表笔??????????????B.?换挡后，都要重新调节调零电阻，使指针指到满刻度
C.?表盘刻度最左边所表示的电阻阻值的零???????D.?表盘上所标明的电阻阻值刻度是均匀的
16.如图所示，黑盒中有一个单向导电元件，当元件中电流沿一个方向时，单向导通，其电阻为零；反之，则截止，反向电阻无穷大。还有两个阻值均为1
kΩ的电阻，它们与黑盒的接线柱1、2、3连接成电路，用多用电表的欧姆挡对这三个接线柱间的电阻进行测量，得到的数据如表格所示，那么黑盒中的线路是图电路中的
（?
）
黑笔触点
1
1
2
红笔触点
2
3
1
表头读数
0
0.5
kΩ
2
kΩ
A.?????????????????????B.?????????????????????C.?????????????????????D.?
二、实验探究题
17.如图是一个多用表倍率为×100的欧姆挡内部电路示意图。电流表满偏电流6mA、内阻9Ω；电池电动势9V、内阻1Ω；变阻器R阻值0~2000Ω，在电路中还有一个保护电阻R0=490Ω。
（1）选择该档位后，测量前应________；
（2）欧姆表盘的中间刻度应标数字为________；
（3）当表内电池的电动势低于________V时，可导致该档位不可调零；
（4）若表内电池的电动势下降后仍可调零，但某次测量竟将实际阻值为400Ω标准电阻的阻值测成500Ω，分析可知表内电池的电动势等于________V。
18.如图甲是多用电表的简化电路图，已知表头G的满偏电流
，内阻
=200Ω，电源的电动势
，内阻
，定值电阻
，
。
（1）A插孔应接________表笔（选填“红”或“黑”）。
（2）选择开关接1时，指针指在图乙中所示位置，其读数为________；
（3）测量电阻时，需先进行欧姆调零，此时应将
的阻值调整为________
；
（4）选择开关接3时，其量程为________。
19.电流表G的量程为
，内阻
，把它改装成如图所示的一个多量程多用电表，当开关S接到1或2位置时为电流挡，其中小量程为
，大量程为
.当开关S接到4时为电压挡，电压表量程为
.
（1）开关S接位置________（填“1”或“2”）时，电流表的量程为
，图中电阻
________
，
________
，
________
。
（2）图中的电源E的电动势为
，当把开关S接到位置3时，短接A、B进行欧姆调零后，此欧姆挡内阻为________
，现用该挡测一电阻阻值，指针偏转到
，则该电阻的阻值为________
。
答案解析
一、单选题
1.【答案】
D
【解析】电压表使用0～15V，每一个大格代表5V，每一个小格代表0.5V，即分度值为0.5V，则电压表读数为：6.0V。
故答案为：D
【分析】利用量程和分度值可以求出电表的读数。
2.【答案】
D
【解析】A．压力表是测量压力大小的仪表，A不符合题意；
B．水表是测量水的流量大小的仪表，B不符合题意；
C．电流表是测电路电流的仪表，C不符合题意；
D．电压表是测电压的仪表，D符合题意；
故答案为：D。
【分析】能直接测量电压的仪器是电压表。
3.【答案】
C
【解析】A.接表内电池负极的是红表笔，A不符合题意；
B.
欧姆表零刻度线在刻度盘的最右侧，B不符合题意；
C.
用多用电表的欧姆档测量某电阻时，发现表头指针偏转角度太小，说明电阻很大，要换用较大倍率挡，C符合题意；
D.
测量电阻时，应该先选倍率档，再进行欧姆调零，最后接入电阻进行测量，D不符合题意．
故答案为：C
【分析】利用欧姆定律测量电阻的阻值时，如果指针偏转很大，说明选择的倍率过大，应换用小倍率，如果指针偏转很小，说明选择的倍率过小，应换用大倍率。
4.【答案】
C
【解析】A.欧姆表的工作原理是闭合电路的欧姆定律，欧姆表是由灵敏电流计G改装成的，A符合题意；
B.欧姆表内置电源的负极与红表笔相连，黑表笔与正极相连，B符合题意；
C.欧姆表零刻度线在最右侧，最大刻度线在最左侧，C不符合题意；
D.欧姆表的内阻等于其中值电阻，欧姆表内阻为：
，其中值电阻也为：
，D符合题意。
故答案为：C
【分析】多用电表规定的是电流“红进黑出”；多用电表使用前应先进行机械调零，每次更换倍率都要进行欧姆调零，两根笔短接，电阻应该为零，不为零时进行欧姆调零。
5.【答案】
D
【解析】设电动势为E，内阻为R内
，
满偏电流为Ig
，
欧姆表调零时，
测一阻值为R的电阻时
测一未知电阻时
解这三式得：R′=16R
故答案为：D
【分析】利用闭合电路的欧姆定律结合电流的大小可以求出电阻的大小。
6.【答案】
C
【解析】A.是电流表时电流计应与电阻并联，由图可知当转换开关S旋到位置1、2位置是电流表，并联电阻越小，量程大，即调到位置1时的量程比位置2的大，则A不符合题意；
B.欧姆表要联接电源，则开关S调到3、4两个位置上时，多用电表测量的是电阻，红表笔在内部接电源的负极，则A为红表笔。B不符合题意；
C.要测量电压，电流表应与电阻串联，由图可知当转换开关S旋到位置5、6时，测量电压，电流表所串联的电阻越大，所测量电压值越大，故当转换开关S旋到6的量程比旋到5的量程大。C符合题意。
D.电流、电压挡的刻度都是均匀的，电阻挡的刻度不均匀，左边密右边疏，D不符合题意。
故答案为：C
【分析】利用电表和电阻并联可以判别测量的是电流，利用并联电阻的大小可以判别电流的量程大小；与电阻串联可以判别测量的是电压，利用串联电阻的大小可以判别电压量程的大小；利用与电源相连可以判别测量的是电阻，测量电阻时刻度不均匀，利用电流方向可以判别表笔的颜色。
7.【答案】
D
【解析】A．设虚线框内的电阻为R内
，
外接电阻为Rx时，根据闭合电路欧姆定律可得电流强度为
由于I与Rx不是线性关系，所以将电流表表盘刻度改为相应的电阻值时，刻度不是均匀的，且为左密右疏，A不符合题意；
B．由于灯泡的电阻随温度升高，电阻增大，则这个装置测小灯泡的阻值比小灯泡在正常电路的电阻小，B不符合题意；
C．由题意可知
则
所以
图像并不会过坐标原点，C不符合题意；
D．若将被测电阻位置换成一个电阻箱，调节电阻箱的阻值当电流表的示数为2.5mA，即为量程的一半，则此时电阻箱的阻值为这个装置的内阻即为中值电阻，D符合题意。
故答案为：D。
【分析】利用闭合电路的欧姆定律可以判别电阻和电流的大小关系；由于灯泡工作电阻随温度升高而变大，用这个装置时测量的灯泡电阻比正常工作时电阻偏小；利用闭合电路的欧姆定律可以判别图像不会过原点。
8.【答案】A
【解析】解：甲图指针偏转较大，说明阻值较小，则甲图是二极管正极接多用电表内部电源的正极，根据多用电表的特点内部电源的正极连接的是“﹣”插孔，所以b孔对应的是“﹣”插孔，a孔对应的是“+”插孔，“+”插孔应该插入的是红表笔，所以A正确，
故选：A．
【分析】欧姆表的表盘左边密右边疏，且零刻度在右边，偏角小说明阻值大；结合二极管正向导通反向截止的特点进行判断．
9.【答案】B
【解析】解：两测量结果比较可知，电流表的示数变化明显，说明电压表的分流作用明显，即电压表的内阻不是很大，根据欧姆定律可知，当电压表的内阻很大时，采用电流表外接法误差小一些，所以若电压表的内阻不是很大，应采用电流表内接法．所以
=100Ω=R真+RA
．
则
B正确
故选：B
【分析】题的关键是对欧姆定律的理解，内接法时电压表两端的电压等于电流表与待测电阻的串联电压，故测得的电阻等于二者的串联电阻之和；外接法时电流表测得的是电压表与待测电阻的并联电阻，故测得的电阻小于电阻的真实值．
10.【答案】C
【解析】解：多用电表调到欧姆档时，其内部应有电池、滑动变阻器、电流表表头，并且黑表笔应与电池的正极相连，红表笔与电池的负极相连，根据表头的左正右负，可知左端是红表笔，右端是黑表笔．故C正确．
故选：C
【分析】根据欧姆表改装原理可知其内部等效电路应有电池、滑动变阻器、电流表表头，并且黑表笔应与电池的正极相连，红表笔与电池的负极相连．
11.【答案】B
【解析】解：①测电阻前要使红、黑表笔相接，调节调零电阻，使表头指示电阻值为0．故①不对
【分析】欧姆表使用前要进行机械调零，测电阻换挡后要重新进行欧姆调零，红表笔接电源负极，指针偏角大，电流大，说明阻值小．
　　②入则应与表内电池负极相连，黑表笔与表内电池正极相连．故②不对
　　③电流由红表笔流红表笔与表内电池负极相连，黑表笔与表内电池正极相连．③正确
　　④测电阻时，表针偏转角度越大，待测电阻阻值越小．故④不对
　　⑤测电阻时，表针偏转角度越大，电流越大，待测电阻阻值越小⑤正确
则A，C，D错误，B正确
故选：B
12.【答案】D
【解析】解：A、B：无论是测电压，还是测电阻，电流都是从红表笔流入，从黑表笔流出，故AB错误；
C、选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，说明待测电阻较小，则应换用×1档，调零后再测，故C错误；
D、选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻；将红表笔接二极管的正极，黑表笔接二极管的负极，可以测得二极管的反向电阻．故D正确．
故选：D
【分析】无论测什么量，电流都从红表笔进，从黑表笔出，作为欧姆表使用时，每次选档都要重新欧姆调零，测二极管的正向电阻时，黑表笔接二极管的正极．
13.【答案】C
【解析】解：电压表由表头G和电阻R串联而成，发现此电压表的读数比准确值稍微小一些，说明加上相同电压时，电流偏小；要使电流适当大些，故需要略微减少电阻R的值，可以与电阻R并联电阻实现，但电压表的读数比准确值稍微小一些，故并联电阻要比R大得多，故ABD错误，C正确；
故选：C．
【分析】此电压表的读数比准确值稍微小一些，故加上相同电压时，要使电流适当大些，故需要略微减少电阻R的值．
14.【答案】A
【解析】解：A、若只闭合K1
，
则G与R2并联扣与R1串联，由于R1的阻值很大，故电路中电阻较大，只能充当电压表使用，故A正确；
B、只闭合K2
，
则R1被短路，只有表头接入电路，故只相当于灵敏电流计，故B错误；
C、两个开关均断开，则G与R1串联，则相当于电压表，故C错误；
D、两开关均闭合，则电路中表头与R2并联，电阻较小，相当于安培表，故D错误；
故选：A．
【分析】电流表和电压表都是由表头改装而成的；电流表采用并联一个小电阻分流的方式，而电压表采用的采用串联大电阻分压的方向；根据电路的结构可知电路的功能．
15.【答案】B
【解析】解：A、欧姆表内部有电源，与被测电阻组成了闭合回路，为使指针从左向右移动，则电源负极的应是红表笔相连，故A错误；
B、每次换挡后都必须重新进行短接调零，故B正确；
C、表盘刻度最左边表示电流为零，而电阻阻值则为无穷大，故C错误；
D、电流I=
，电流与电阻不成反比，所以刻度盘上的刻度是不均匀的，左边密右边疏，故D错误；
故选：B．
【分析】欧姆表内部有电源，刻度盘不均匀，每次换挡都要短接调零，欧姆表的零刻度在最右边．
16.【答案】
C
【解析】黑表笔与电源的正极相连，红表笔与电源的负极相连，当黑表笔接1，且红表笔接2时，电阻为0，表明1、2之间为一只二极管，且1接正极，2接负极，选项B不符合题意；黑表笔接1，红表笔接3时电阻为0.5
kΩ，是已知电阻阻值的二分之一，故1与3之间是两只电阻并联，选项A不符合题意；黑表笔接2，红表笔接1时，电阻为2
kΩ，故此时为两只电阻串联，综上所述，C项符合题意，D不符合题意。
故答案为：C。
【分析】此题属于典型题型，考查了多用电表欧姆档的使用原理，同时也考查了对基本电路的分析，对于串并联电路中电阻的特点。
二、实验探究题
17.【答案】
（1）欧姆调零
（2）15
（3）3
（4）7.2
【解析】(1)选择该档位后，测量前应欧姆调零；
(2)欧姆表的内阻为
因中值电阻等于内阻，则欧姆表盘的中间刻度应标数字为15；
(3)根据
当内阻最小时则
当表内电池的电动势低于3V时，可导致该档位不可调零；
(4)若表内电池的电动势下降后仍可调零，则
对标准表当测量500Ω电阻时电流为I，则
当电源电动势下降时测量400Ω的电阻时电流仍为I，则
联立以上各式可解得E′=7.2V
【分析】（1）选择挡位后应该重新进行欧姆调零；
（2）利用欧姆定律可以求出电表的内阻进而判别其表头中间刻度的大小；
（3）利用欧姆定律可以判别电表调零时需要的电动势大小；
（4）利用其500Ω时的欧姆定律与实际此时的电流大小相等，结合欧姆定律可以求出实际电动势的大小。
18.【答案】
（1）红
（2）6.4mA
（3）49
（4）7V
【解析】(1)电流是从红表笔流入多用电表，所以A插孔应接红表笔。
(2)
选择开关接1时，电流表量程为
所以电流表读数为6.4mA。
(3)欧姆调零时，两表笔短接，电路中电流满偏，有
解得
(4)选择开关接3时，电表为电压表，其量程为
【分析】（1）利用红进黑出可以判别表笔的颜色；
（2）利用电流表的量程可以读出电流的大小；
（3）利用欧姆定律结合满偏电流的大小可以求出R2的阻值大小；
（4）利用电表的改装结合串联电路的欧姆定律可以求出电压表的量程。
19.【答案】
（1）2；2；18；2982
（2）1500；3500
【解析】(1)根据电流表改装的规律，并联电阻越小，量程越大，所以开关S接位置2时，为小量程。接2时，有
接1时，有
解得
，
接4时，有
解得
(2)表笔短接，电流表满偏，则有
根据闭合电路的欧姆定律得
【分析】（1）利用并联电阻的大小可以判别电流表量程的大小；利用电流表的量程结合并联电路的特点可以求出并联电阻的大小；利用电压表的量程结合欧姆定律可以求出串联电阻的大小；
（2）利用电动势及满偏电流可以求出电表的内阻；利用闭合电路的欧姆定律可以求出待测电阻的大小。
