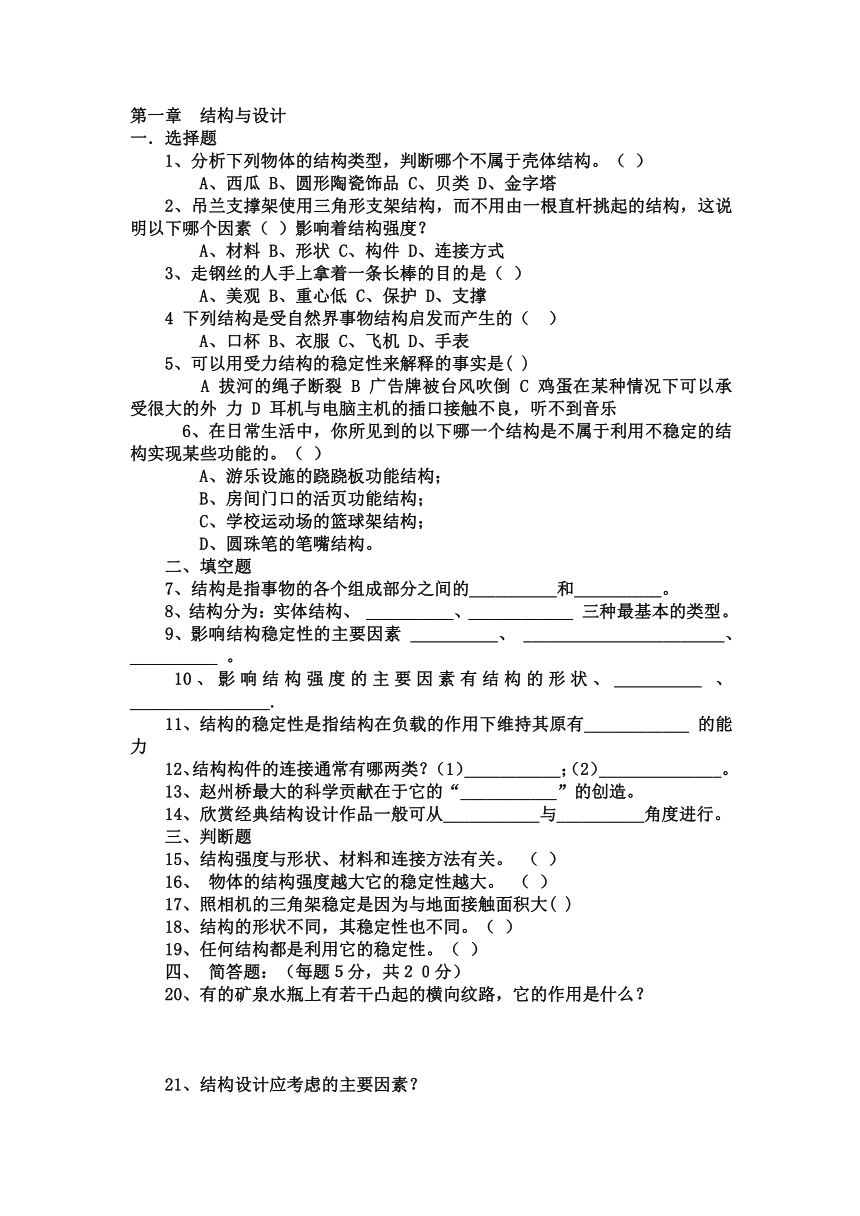

第一章 结构与设计
一．选择题
1、分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
A、西瓜 B、圆形陶瓷饰品 C、贝类 D、金字塔
2、吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（ ）影响着结构强度？
A、材料 B、形状 C、构件 D、连接方式
3、走钢丝的人手上拿着一条长棒的目的是（ ）
A、美观 B、重心低 C、保护 D、支撑
4 下列结构是受自然界事物结构启发而产生的（ ）
A、口杯 B、衣服 C、飞机 D、手表
5、可以用受力结构的稳定性来解释的事实是( )
A 拔河的绳子断裂 B 广告牌被台风吹倒 C 鸡蛋在某种情况下可以承受很大的外 力 D 耳机与电脑主机的插口接触不良，听不到音乐
6、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A、游乐设施的跷跷板功能结构；
B、房间门口的活页功能结构；
C、学校运动场的篮球架结构；
D、圆珠笔的笔嘴结构。
二、填空题
7、结构是指事物的各个组成部分之间的__________和__________。
8、结构分为：实体结构、 __________、____________ 三种最基本的类型。
9、影响结构稳定性的主要因素 __________、 _______________________、__________ 。
10、影响结构强度的主要因素有结构的形状、__________ 、________________.
11、结构的稳定性是指结构在负载的作用下维持其原有____________ 的能力
12、结构构件的连接通常有哪两类？（1）___________；（2）______________。
13、赵州桥最大的科学贡献在于它的“___________”的创造。
14、欣赏经典结构设计作品一般可从___________与__________角度进行。
三、判断题
15、结构强度与形状、材料和连接方法有关。 （ ）
16、 物体的结构强度越大它的稳定性越大。 （ ）
17、照相机的三角架稳定是因为与地面接触面积大( )
18、结构的形状不同，其稳定性也不同。（ ）
19、任何结构都是利用它的稳定性。（ ）
四、 简答题：（每题５分，共２０分）
20、有的矿泉水瓶上有若干凸起的横向纹路，它的作用是什么？
21、结构设计应考虑的主要因素？

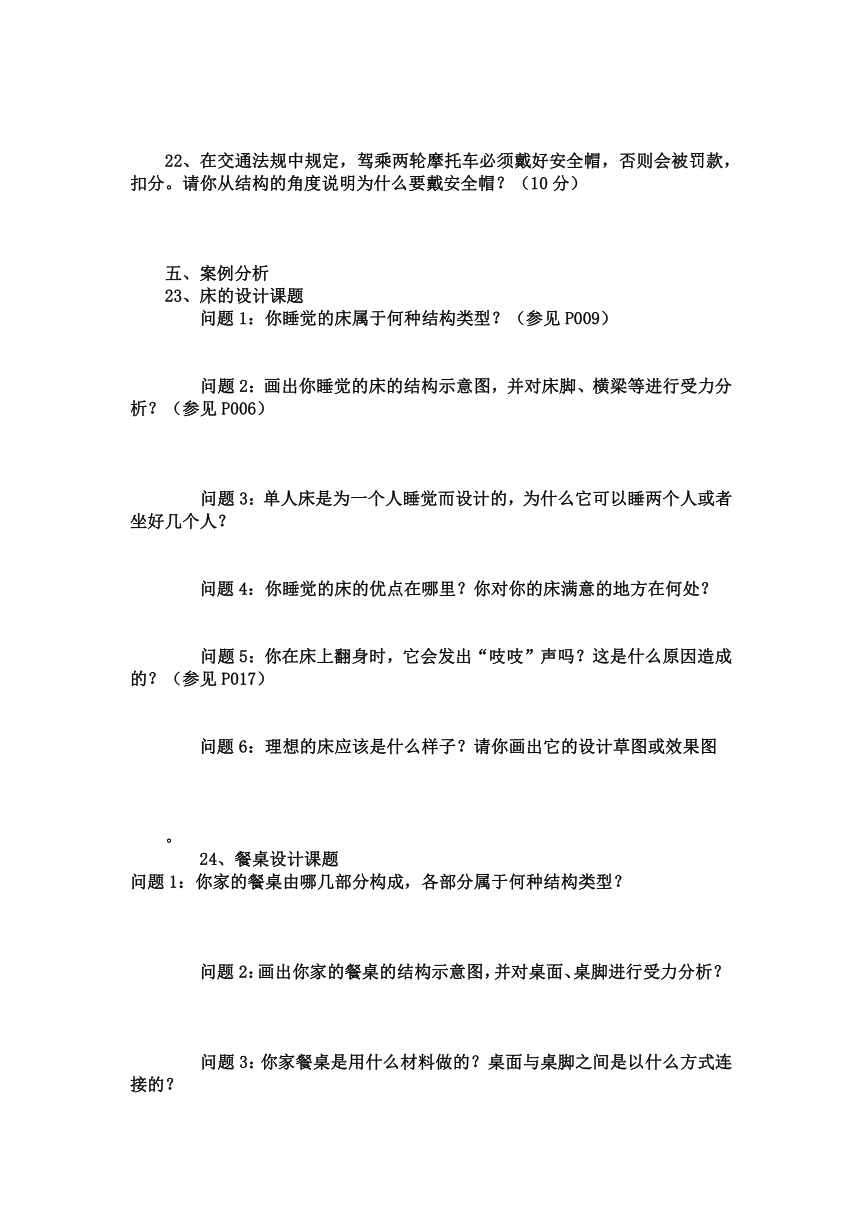

22、在交通法规中规定，驾乘两轮摩托车必须戴好安全帽，否则会被罚款，扣分。请你从结构的角度说明为什么要戴安全帽？（10分）
五、案例分析
23、床的设计课题
问题1：你睡觉的床属于何种结构类型？（参见P009）
问题2：画出你睡觉的床的结构示意图，并对床脚、横梁等进行受力分析？（参见P006）
问题3：单人床是为一个人睡觉而设计的，为什么它可以睡两个人或者坐好几个人？
问题4：你睡觉的床的优点在哪里？你对你的床满意的地方在何处？
问题5：你在床上翻身时，它会发出“吱吱”声吗？这是什么原因造成的？（参见P017）
问题6：理想的床应该是什么样子？请你画出它的设计草图或效果图
。
24、餐桌设计课题
问题1：你家的餐桌由哪几部分构成，各部分属于何种结构类型？
问题2：画出你家的餐桌的结构示意图，并对桌面、桌脚进行受力分析？
问题3：你家餐桌是用什么材料做的？桌面与桌脚之间是以什么方式连接的？

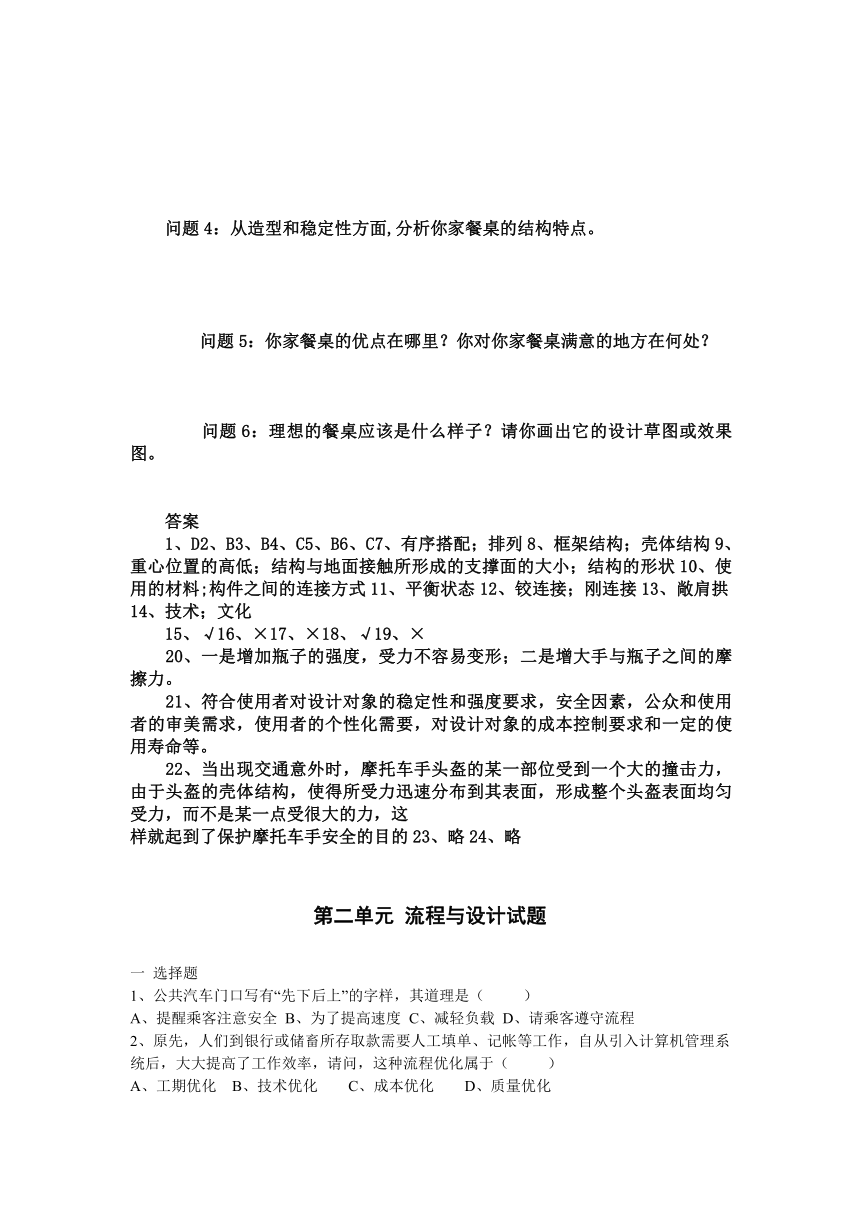

问题4：从造型和稳定性方面,分析你家餐桌的结构特点。
问题5：你家餐桌的优点在哪里？你对你家餐桌满意的地方在何处？
问题6：理想的餐桌应该是什么样子？请你画出它的设计草图或效果图。
答案
1、D2、B3、B4、C5、B6、C7、有序搭配；排列8、框架结构；壳体结构9、重心位置的高低；结构与地面接触所形成的支撑面的大小；结构的形状10、使用的材料;构件之间的连接方式11、平衡状态12、铰连接；刚连接13、敞肩拱14、技术；文化
15、√16、×17、×18、√19、×
20、一是增加瓶子的强度，受力不容易变形；二是增大手与瓶子之间的摩擦力。
21、符合使用者对设计对象的稳定性和强度要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命等。
22、当出现交通意外时，摩托车手头盔的某一部位受到一个大的撞击力，由于头盔的壳体结构，使得所受力迅速分布到其表面，形成整个头盔表面均匀受力，而不是某一点受很大的力，这
样就起到了保护摩托车手安全的目的23、略24、略
第二单元 流程与设计试题
一 选择题
1、公共汽车门口写有“先下后上”的字样，其道理是（ ）
A、提醒乘客注意安全 B、为了提高速度 C、减轻负载 D、请乘客遵守流程
2、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化

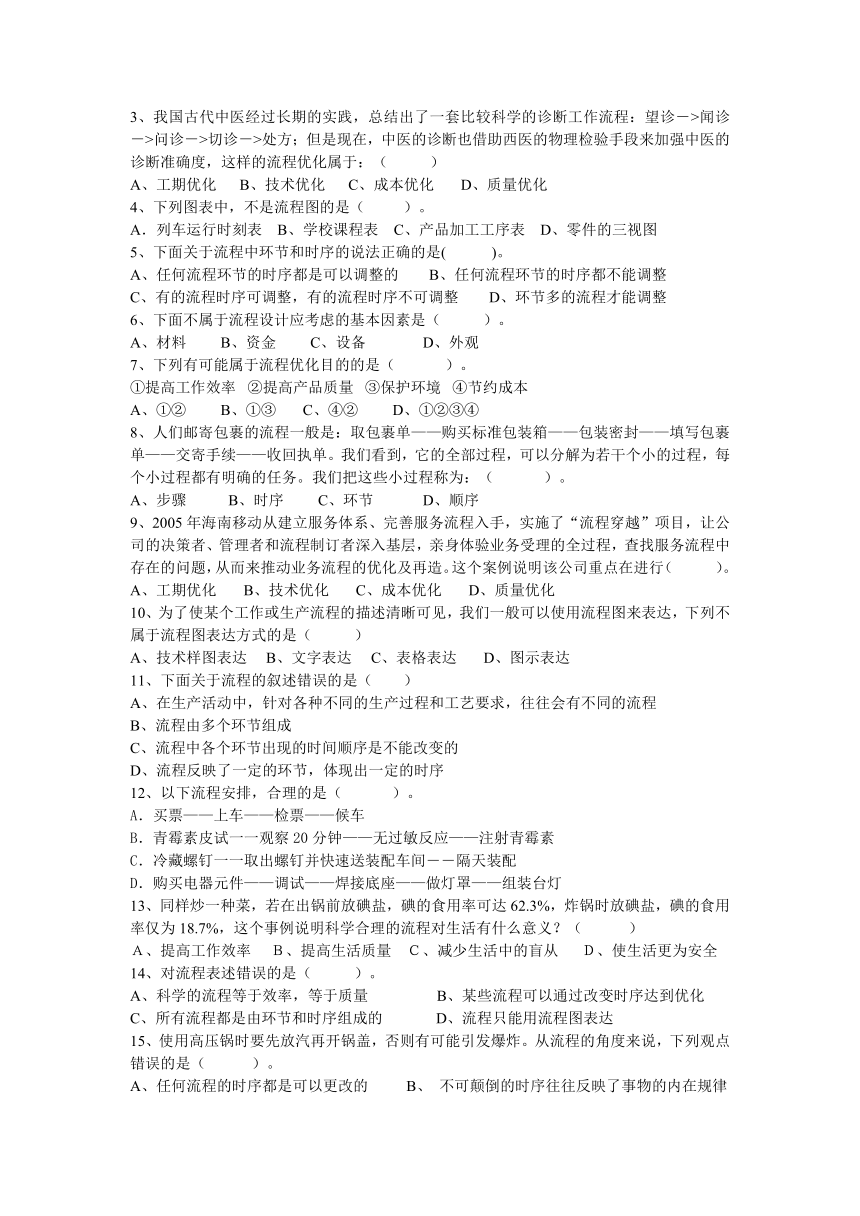

3、我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊－>闻诊－>问诊－>切诊－>处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于：（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
4、下列图表中，不是流程图的是（ ）。
A．列车运行时刻表 B、学校课程表 C、产品加工工序表 D、零件的三视图
5、下面关于流程中环节和时序的说法正确的是( )。
A、任何流程环节的时序都是可以调整的 B、任何流程环节的时序都不能调整
C、有的流程时序可调整，有的流程时序不可调整 D、环节多的流程才能调整
6、下面不属于流程设计应考虑的基本因素是（ ）。
A、材料 B、资金 C、设备 D、外观
7、下列有可能属于流程优化目的的是（ ）。
①提高工作效率 ②提高产品质量 ③保护环境 ④节约成本
A、①② B、①③ C、④② D、①②③④
8、人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为：（ ）。
A、步骤 B、时序 C、环节 D、顺序
9、2005年海南移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ）。
A、工期优化 B、技术优化 C、成本优化 D、质量优化
10、为了使某个工作或生产流程的描述清晰可见，我们一般可以使用流程图来表达，下列不属于流程图表达方式的是（ ）
A、技术样图表达 B、文字表达 C、表格表达 D、图示表达
11、下面关于流程的叙述错误的是（ ）
A、在生产活动中，针对各种不同的生产过程和工艺要求，往往会有不同的流程
B、流程由多个环节组成
C、流程中各个环节出现的时间顺序是不能改变的
D、流程反映了一定的环节，体现出一定的时序
12、以下流程安排，合理的是（ ）。
A．买票——上车——检票——候车
B．青霉素皮试一一观察20分钟——无过敏反应——注射青霉素
C．冷藏螺钉一一取出螺钉并快速送装配车间――隔天装配
D．购买电器元件——调试——焊接底座——做灯罩——组装台灯
13、同样炒一种菜，若在出锅前放碘盐，碘的食用率可达62.3%，炸锅时放碘盐，碘的食用率仅为18.7%，这个事例说明科学合理的流程对生活有什么意义？（ ）
Ａ、提高工作效率 Ｂ、提高生活质量 Ｃ、减少生活中的盲从 Ｄ、使生活更为安全
14、对流程表述错误的是（ ）。
A、科学的流程等于效率，等于质量 B、某些流程可以通过改变时序达到优化
C、所有流程都是由环节和时序组成的 D、流程只能用流程图表达
15、使用高压锅时要先放汽再开锅盖，否则有可能引发爆炸。从流程的角度来说，下列观点错误的是（ ）。
A、任何流程的时序都是可以更改的 B、 不可颠倒的时序往往反映了事物的内在规律
C、合理正确的流程引导我们正确做事 D、生活中处处有流程
16、辊轴是用于轧制型钢的组合辊芯轴,在工作时主要承受交变载荷和一定的冲击力,其失效形式多表现为疲劳脆性断裂。传统的辊轴热处理工艺为锻后正火+扩氢退火+调质,整个生产过程需要3～4次加热→保温→冷却,工序多、生产周期长、能耗高,仅正火就需要48h左右。通过合理选择42CrMo合金钢辊轴的锻造成形与锻后正火工艺,达到了提高增产增效的目的。其主要的优化是属于（ ）。
A、工期优化 B、成本优化 C、工艺优化 D、技术优化
17、某物流公司要将一车食品送往ABCD四个超市，每个超市接受四分之一食品。各超市之间的距离如图所示（单位：千米），物流公司在O点处，送货的合理流程应为以下那种排列（ ）
A、ODABCO B、OCDABO C、ODCBAO D、OCBAD0
18、邮递员投递线路的优化属于( )
A、成本优化 B、技术优化 C、质量优化 D、工艺优化
19、老师要求同学们以A3硬卡纸为主要原料制作规格为297mm×50mm×20mm的纸质梁。小明设计的纸质梁方案将材料分两部分，内部采用“M”型结构加强，外部为长方体（如图所示）。小明根据草图，设计出制作流程如下，其中比较合理的制作流程是（ ）。
A、
B、
C、
D、
20、小鑫利用钳工工具，将图一矩形铁块加工成图二梯形铁块，其加工环节主要有：①锯割，②划线，③锉削，铁块加工的正确流程是（ ）。
A.①②③ B. ②①③ C. ②③① D. ③②①
选择题答题卡
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
二、分析题
21、马铃薯的播种一般有三个工作过程，即为：切种、布种、掩种。实际上，长期的农业生产实践与研究发现马铃薯具有退化特性，即年复一年地都在本地产的马铃薯中选留种子传代繁殖，其后果是经过几年后马铃薯品质明显退化变差。长期的试验研究也找到了解决途径～换种。‘即隔几年后就要到外地选好种到本地来种。因此，马铃薯播种流程，实际上应是四个环节。请用框图把马铃薯播种过程的四个环节表示出来。
22、原先银行取（存）款设计的流程
顾客手工填写取 记帐员查帐、 存单入柜保存 付款员付款、返回存折
款单 记帐并做凭单 储蓄单
（1）该流程存在那些弊端？
（2）请把该流程优化，并画出流程图。
（3）在进行流程优化中需要什么条件？
23、小李准备用密度板制作一条小板凳，小板凳主要由凳面、两块侧支撑板和前后两块紧固板组成(如图所示)。小李设计的制作流程如下：
请你分析该流程，找出遗漏的环节，并画出完整的流程图。
24、因临时工作需要，小黄要在窗门边的横木条下安装一盏白炽灯用于照明，电线已经绕在横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座与电线。
小黄设计的“电线接上灯座”的部分操作流程图如下，请你在答卷Ⅱ的虚线框内将操作流程图补充完整。
第二单元 流程与设计单元练习参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B B D C D D C D A
题号 11 12 13 14 15 16 17 18 19 20
答案 C B B D A C A A B B
21、
22、（1）步骤多，操作麻烦，效率低，浪费资源，浪费时间，对于文化程度不高的人难以完成操作
（2）
（3）需要使用计算机管理系统等设备及相关的技术人员
23、
24、写出“将导线穿过灯座盖”（或“穿线”）；“将两股导线打结”（或“打结”）；“连接导线与接线柱”（或“连线”、“接线”）分别得1分（其中“将两股导线打结”与“连接导线与接线柱”互换仍可得1分）；有两个或两个以上方框得2分；有箭头得1分）
第三章 系统与设计
一、选择题
1．下面关于系统的叙述，错误的是 ( )
A．系统是一个整体，即具有整体的特性功能、目标和作用的有机整体
B．系统的目的性是指每个系统都具有各自特殊的功能
C．在一个系统中，子系统之间各自独立工作，互不相干
D．系统有时必须适应外部环境的变化
2．水(H20)是由氢和氧两种元素构成，但当你口渴需要喝水时，分别吸人氢气和氧气并不能为你解渴，这说明 ( )
A．至少要有两个或两个以上的要素才能构成系统
B．各要素(部分)之间相互联系、相互作用，按照一定的方式形成整体
C．系统整体所具有的功能是各个要素(部分)的功能中没有的
D．系统包含子系统，它又是更大系统的子系统
3．下列各项中，属于自然系统的是 ( )
A，塑料大棚 B．一片森林 C．智能大楼 D．一架飞机
4．在下列关于系统相关性的理解中，你认为正确的是 ( )
A．一个系统往往存在多个目标，这些目标还常常不一致，需要进行协调
B．系统通常都是由若干部分组成的
C．系统各组成元素之间、部分和整体之间不仅相互关联，相互作用，而且任何一个组成部分发生变化，都会影响其它部分和整体任务的完成
D．系统包含子系统，它又是更大系统的子系统
5．一堆沙子、钢筋、水泥等材料散放在一起没什么意义，但是如果将它们按照一定的结构形式造成一座桥梁，就具有了交通的功能，这个案例说明系统最基本的特性是 ( )
A．目的性 B．动态性 C．整体性 D．适应性
6．“丢卒保车”，“一招不慎，全盘皆输”是我们日常生活中的常用语言，它们主要反映了系统基本特性中的 ( )
A．整体性 B．相关性 C．动态性 D．目的性
7．在大自然中鹿、兔奔跑速度快，能逃避猛兽追捕；刺猬身上长尖刺，使猛兽无从下口；黄鼬遇敌时突放臭气，扰乱猛兽神志，影响其情绪，在其迟疑间跑掉。这是生态系统基本特性中的 ( )
A．整体性 B．相关性 C．动态性 D．环境适应性
8．在寒冷的冬天，拖拉机的发动机常常因低温启动不好，需要对它进行加热、保暖，以适应外界天气。这主要反映了系统的 ( )
A．整体性 B．相关性 C．动态性 D．环境适应性
9．飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性 ( )
A．整体性 B．相关性 C．环境适应性 D．动态性
10．“泰坦尼克”号油轮，在当时该油轮各项技术性能是世界最先进的。但是为什么触冰后会沉没 请从系统的角度理解，它主要反映了系统对( )的基本特性 ( ) A．整体性 B．相关性 C．目的性 D．环境适应性
11．任何一个机械传动系统的零件之间都会有磨损，为了保持系统的性能，必须定期给零件添加润滑剂或更换零件，这反映了系统的 ( )
A．整体性 B．相关性 C．动态性 D．环境适应性
12．古建筑多采用“梁柱结构”，当柱与柱之间的梁的跨度增大时，则梁的厚度
要相应地加大，否则就不足以承受设计所需的重力。这主要反映系统的 ( )
A．整体性 B．相关性 C．环境适应性 D．动态性
13．某些情况下，综合若干方案的优点，会取得意外效果。现代医学采用中西医结合的方法攻克了许多疑难杂症。上述例子利用了系统分析中的 ( )
A．整体性原则 B．科学性原则 C．综合性原则 D．定量分析方法
14．在比较种稻是一年三季合算还是一年两季合算时，有人提出“三三进九不如二五一十”。这利用了系统分析中的 ( )
A．整体性原则 B．科学性原则
C．综合性原则 D．定量分析方法
15．系统分析的目的是 ( )
A．人为了减少实验的失败
B．为了减少系统内子系统的要素
C．为了减少设计决策的风险
D．为了减少设计过程中的不确定因素
二、填空题
1．系统是由相互 、相互 、相互 和相互 的若干要素 或部分组成的具有特定功能的有机整体。
2．对地球生态系统而言，海洋生态系统、森林生态系统、陆地生态系统等是该系统的 。
3．系统最基本的特性是 。
4．人们将发条、游丝、齿轮、表壳等零部件组装成钟表，其目的是 。
5．系统分析要先分析整体，再分析部分，这体现了系统分析的
。
三、简答题
1．构成系统所必须具备的条件是什么
2．“木桶理论”认为，木桶的盛水量取决于最短的那一块木板的长度。请你用系统的观点进行解释。
3．法国雕塑家罗丹给巴尔扎克雕像，人们都说双手太逼真，罗丹听到后就砍去了雕塑的双手，这一行为给你怎样的启示
4．台式计算机的CPU上安装的小风扇为什么有时候转得快，有时候转得慢
5．“有一段时间内我们常走的街道由于被连续挖开了几次，造成了人力物力资源浪费，同时也给我们的生活造成了极大的不便，究其原因是几个不同的部门在这段时间里分别进行了各自的工程施工。”
(1)问题产生的原因是什么
(2)从系统分析的角度来看，如何安排更合理
第三章复习题答案
一、选择题、
1．C 2．C 3．B 4．C 5．C 6．A 7．D 8．D 9．C 10．D
11．C 12．B 13．C 14．B 15．C
二、填空题
联系 作用 依赖 制约
子系统
整体性
满足人们对计时功能的需要
5．整体性原则
三、简答题
1．答：(1)至少有两个或者两个以上的要素(部分)组成；
(2)要素(部分)之间相互联系、相互作用，按照一定方式形成一个整体；
(3)整体具有的功能是各个要素(部分)的功能中所没有的。
2．答：木桶由若干块木板组合而成，若把木桶看作一个整体，每块木板就是部分；“木桶原理”实际上反映了系统的部分与整体的关系，部分影响整体。
3．答：系统整体功能大于部分功能之和，必要时要舍得放弃部分功能而保留整体的功能。
4．答：台式计算机的CPU安装的小风扇，是给CPU散热用的。当计算机处于开机状态，主机的温度会升高，小风扇的转速时快时慢，是因为在CPU下方有一个温度传感装置，当温度高时控制小风扇的转速加快，当温度低时控制小风扇的转速减慢，从而达到动态控制CPU温度的目的。
5．答：(1)这是由于几个不同的部门各自为政，封闭工作造成的问题。
(2)作为路面这一个整体系统，在其基础上进行的工作要从全局出发，要具有系统整体性原则这一统筹观点，统一协调工作，才能减少浪费，避免不良影响。几个不同的部门同时协商，一次性完成工作。
第四章
1、 ，这就是控制。从控制过程中人工干预的情形来分，控制有人工控制和自动控制。
2、 开环控制系统是 闭环控制系统是 。控制系统的工作过程通常可以用方框图来表示。
3、 在控制系统中，除输入量以外引起被控量变化的各种因素，就是 因素。 是闭环系统的重要特征，体现了一定的思想方法，有着广泛的应用。此外，功能模拟方法、黑箱方法在控制设计以及日常生活中也有着广泛的应用。（以功能和行为的相似性为基础，用‘模型’、模拟‘原型’的功能和行为的方法就是功能模拟方法；通过对系统输入与输出关系的研究，进而推断出系统内部结构及其功能的方法，就是黑箱方法）。
4、 控制系统中，将输出量通过适当的检测装置返回到输入端并与输入量进行比较的过程就是 。利用反馈来分析和处理被控对象，通过系统的输出来调整系统的行为，使系统沿着预期的目标运行的方法，
方法。
5、控制系统设计的一般思路是：要设计好一个控制系统，应该明确这个系统要达到的目的是什么，所要控制的对象是什么，被控对象有哪些重要的特性，被控量和控制量分别是什么，外界的主要干扰因素有哪些，选择怎样的设计方案既能达到目的，又经济、易于实现，如何选择设备和元件设计一个控制系统，是选择开环控制还是闭环控制，应根据对控制精度的要求以及条件的可行性而定。达到控制的目的，采用易于实现的控制方式，降低控制成本、减少对环境的负面影响等，是我们进行控制系统设计必须考虑的基本问题。控制系统的设计方案，还包括画出必要的设计图纸（控制电路设计或系统结构设计和实施图纸、撰写设计说明书等。
6、控制系统中属于自动控制系统的是（ ）
A按钮开关控制B普通自来水龙头C花房恒温度控制D汽车驾驶
7、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
A输入量B输出量C控制量
8、走钢丝的人手上拿着一条长棒的目的是（ ）
A美观B重心低C保护D支撑
9、下列不属于开环控制系统的是（ ）
A自动门 B 自动声控灯 C自动烘手机 D电饭锅温控系统
10、下列控制系统中，属于开环控制系统的是（ ）
A电冰箱的温度控制 B计算机CPU的风扇的转速控制
C现代农业温室的温度控制 D红绿灯定时控制系统
相关阅读资料
汽车超载自动监测系统
造成公路交通事故的一个重要原因，是货车超载。车主或驾驶员盲目追求利润，不顾安全地“多装快跑”，酿成了大量车祸。目前交管部门还是靠人工检查车辆是否超载，效率很低。为此，我设想在公路收费站前方设置汽车超载自动监测系统，可以自动检查全部过往车辆，—辆超载车也休想溜过关。
该系统由这样几部分组成：在收费站前方每一条车道上安装压力传感器，它监测每一辆通过汽车的重量。压力传感器位置近旁还装有摄像头，将通过车辆的车型、牌照摄下。这些数据信息都传入监察电脑，电脑能够辨认出各种车型，并查明该型车的规定载重量，经过与实测数据对比，在零点几秒内就可以判明来车是否超载。对于轻微超载的货车，监测系统会通知收费站予以警告、罚款。遇到严重超载车辆，车道上会升起障碍物，迫使它立即停车接受处理。
基本训练参考答案:
6C 7C 8B 9D 10D
结构与设计单元练习题
一．选择题
1、分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
A、西瓜 B、圆形陶瓷饰品 C、贝类 D、金字塔
2、吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（ ）影响着结构强度？
A、材料 B、形状 C、构件 D、连接方式
3、走钢丝的人手上拿着一条长棒的目的是（ ）
A、美观 B、重心低 C、保护 D、支撑
4 下列结构是受自然界事物结构启发而产生的（ ）
A、口杯 B、衣服 C、飞机 D、手表
5、可以用受力结构的稳定性来解释的事实是( )
A 拔河的绳子断裂 B 广告牌被台风吹倒 C 鸡蛋在某种情况下可以承受很大的外 力 D 耳机与电脑主机的插口接触不良，听不到音乐
6、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A、游乐设施的跷跷板功能结构；
B、房间门口的活页功能结构；
C、学校运动场的篮球架结构；
D、圆珠笔的笔嘴结构。
二、填空题
7、结构是指事物的各个组成部分之间的__________和__________。
8、结构分为：实体结构、 __________、____________ 三种最基本的类型。
9、影响结构稳定性的主要因素 __________、 _______________________、__________ 。
10、影响结构强度的主要因素有结构的形状、__________ 、________________.
11、结构的稳定性是指结构在负载的作用下维持其原有____________ 的能力
12、结构构件的连接通常有哪两类？（1）___________；（2）______________。
13、赵州桥最大的科学贡献在于它的“___________”的创造。
14、欣赏经典结构设计作品一般可从___________与__________角度进行。
三、判断题
15、结构强度与形状、材料和连接方法有关。 （ ）
16、 物体的结构强度越大它的稳定性越大。 （ ）
17、照相机的三角架稳定是因为与地面接触面积大( )
18、结构的形状不同，其稳定性也不同。（ ）
19、任何结构都是利用它的稳定性。（ ）
四、 简答题：（每题５分，共２０分）
20、有的矿泉水瓶上有若干凸起的横向纹路，它的作用是什么？
21、结构设计应考虑的主要因素？
22、在交通法规中规定，驾乘两轮摩托车必须戴好安全帽，否则会被罚款，扣分。请你从结构的角度说明为什么要戴安全帽？（10分）
答案
1、D2、B3、B4、C5、B6、C7、有序搭配；排列8、框架结构；壳体结构9、重心位置的高低；结构与地面接触所形成的支撑面的大小；结构的形状10、使用的材料;构件之间的连接方式11、平衡状态12、铰连接；刚连接13、敞肩拱14、技术；文化
15、√16、×17、×18、√19、×
20、一是增加瓶子的强度，受力不容易变形；二是增大手与瓶子之间的摩擦力。
21、符合使用者对设计对象的稳定性和强度要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命等。
22、当出现交通意外时，摩托车手头盔的某一部位受到一个大的撞击力，由于头盔的壳体结构，使得所受力迅速分布到其表面，形成整个头盔表面均匀受力，而不是某一点受很大的力，这样就起到了保护摩托车手安全的目的23、略24、略
设计2第二单元练习题
班级———— 姓名————
1、下面哪个例子不是体现流程在生活中的应用：（ ）
A、公共汽车门上“先上后下”的牌子 B、学校教学楼顶上的大时钟
C、电脑主板生产的自动化流水线 D、十字路口的红绿灯
2、下面关于流程的叙述错误的是（ ）
A、在生产活动中，针对各种不同的生产过程和工艺要求，往往会有相应的流程
B、流程有几个或多个环节组成
C、流程中各个环节出现的时间顺序是不能改变的
D、流程是指若干环节随着时间变化，依序完成的进程
3、下列图表中，不是流程图的是（ ）。
A．列车时刻表 B．学校课程表
C．产品加工工序表 D．零件的三视图
4、人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为：（ ）
A、步骤 B、时序 C、环节 D、顺序
5、煮饭时要先洗米、添水、插电，最后按开关，这是一个简单的流程。在这种流程中，做事的时间上的先后顺序称为（ ）
A．次序 B. 先后 C. 时序 D. 顺序
6．在流程中，时序体现了具体活动内容的（ ）关系。
A. 相互作用 B .相互制约 C. 先后顺序 D .有机联系
7、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
8、流程的改进设计必须要先分析（ ），以便确定流程的改进方案A、流程的用途； B、流程的现状；
C、流程的社会效益； D、流程的时序
9、流程设计应考虑的基本因素是（ ）
A流程的环节 B流程的时序 C流程是否已优化 D事件活动的内在属性和规律
10、在教材中，储蓄所存取款的流程的改进是通过（ ）来实现的
A增加工作人员 B增加储蓄窗口 C减少记帐手续 D减少中间环节
11、下列有可能属于流程优化目的的是（ ）。
①提高工作效率。②提高产品质量。③保护环境。④节约成本。
A ①② B ①③ C ④② D ①②③④
12、2005年山东移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
参考答案：1C2C3D4C5C6C7B8B9D10D11D12B
计2第三单元检测练习
一、选择题：
1、一片森林是一个系统，它属于（ ）
A、抽象系统 B、开放系统 C、静态系统 D、人造系统
解析：系统的分类：抽象系统/实体系统、开放系统/封闭系统、静态系统/动态系统、人造系统/自然系统
2、系统的基本特性包括（ ）
A、整体性、先进性、相关性、目的性、动态性
B、整体性、可靠性、目的性、动态性、环境适应性
C、整体性、相关性、目的性、动态性、环境适应性
D、整体性、开放性、实用性、可靠性、动态性
3、飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？（ ）
A、整体性 B、相关性 C、环境适应性 D、动态性
4、在下列关于系统说法中，哪个是有关相关性的理解？（ ）
A．一个系统往往存在多个目标，这些目标还常常不一致，需要进行协调
B．系统通常都是由若干部分组成的
C．系统各组成元素之间、部分和整体之间不仅相互关联，相互作用，而且任何一个组成部分发生变化，都会影响其它部分和整体任务的完成。
D．系统包含子系统，它又是更大系统的子系统。
5、台式计算机的CPU上安装的小风扇有时转的快，有时转的慢，这个现象说明了系统的（ ）基本特性。
A、整体性 B、相关性 C、环境适应性 D、动态性
解析：CPU下有个温度传感装置，动态控制CPU的温度，高时，风扇快转；低时，风扇慢转。
6、一堆沙子、钢筋、水泥等等材料散放在一起没什么意义，但是如果将它们按照一定的结构形式造成一座桥梁，就具有了交通的功能，这个案例说明系统最基本的特性是：（ ）
A、目的性 B、动态性 C、整体性 D、适应性
7、下面哪一种做法可能使学习系统优化（ ）
A、学习目标定的高出实际水平很多
B、以一种学习方法为主，且根据不同科目动态调整
C、课本是最接近大纲的，也包括了所有最典型的例题跟练习题，所以只用课本学习即可，不用任何的参考资料
D、学习成绩一般、基础不牢，可以购买大量的学习资料用于提高自己的学习
8、系统优化的意义（ ）
A、获取系统的最佳效益或最佳功能 B、改善系统的环境
C、调整系统的结构 D、改变系统的特征
9、在比较水稻一年种两季还是三季产量才会高时，有人说三三进九不如二五一十，这体现了系统的（ ）分析方法。
A 目标分析 B任务分析 C定性分析 D定量分析
10、原来，冬天的时候为了保暖，我们经常在窗子上贴一层薄膜，而在夏天时我们就换上纱窗，这体现了系统设计的（ ）原则
A整体性原则 B动态性原则 C综合处理的原则 D人性化设计的原则
11、赵明同学家所在街道的人行道路在一年内进行了铺设通讯线路、煤气管道、下水管道修理三次施工，给市民带来了生活的不便，这说明对于道路的改造不符合系统设计的（ ）原则
A整体性原则 B动态性原则 C综合处理的原则 D人性化设计的原则
12、在我们的生活中，人们经常需要对很多技术产品不断进行改进，以满足不同人群的需要，那么空调器从普通的定频空调发展到节能和制冷快的变频空调，属于下列优化原因的什么优化：（ ）
A专业化带来的优化 B联合、 协作产生的优化
C创新、革新产生的优化 D新的投入产生优化
13、2003年10月我国自行研制的载人飞船“神舟五号”飞入太空。飞船和运载火箭共有几百万个零部位，这些零部件本身都很一般，但是它们按照一定的结构组合在一起就构成了性能优异的航天飞船，从而体现了系统的（ ）
A、动态性 B、目的性 C、整体性 D、相关性
14、合金钢材料中，碳含量的高低影响着钢的强度、硬度和韧性，从而影响钢的耐磨性。碳含量高，则硬度高、韧性差；碳的含量低、则硬度低、耐磨性差。这反应了系统的什么基本特性（ ）
A、相关性 B、环境适应性 C、动态性 D、整体性
二、综合分析题:
1、“木桶理论”认为，木桶的盛水量取决于最短的那一块木板的长度。请用系统的观点解释。
2、“泰坦尼克”号油轮，在当时该油轮各项技术性能是世界最先进的。但最终还是因碰撞冰山而沉落海底，这说明系统具有（ ）性。轮船属于（ ）结构，影响轮船稳定性的主要因素是（ ）。
析：空船在在海上如果有大风，需要向船舱里灌水，以降低重心使船更稳定一些。
选择题答案：1B2C3C4C5D6C7B8A9D10B11A12C13C14A
综合分析题答案：
1．木桶由若干块木板组合而成，若把木桶看作一个整体，每块木板就是一个部分，实际上反映了系统的部分与整体的关系，部分影响整体。
2．环境适应 壳体 重心高低
划线裁纸
内部与外套粘接
折外套
折内部M型
外部封装
划线裁纸
折外套
折内部M型
内部与外套粘接
外部封装
划线裁纸
折外套
折内部M型
外部封装
内部与外套粘接
划线裁纸
折外套
内部M型粘接
外部封装
内部与外套粘接
填单
记帐
存单
付款
划线
刨平五块板料的锯割面
钉接紧固板与侧面支撑板
表面油漆修饰
断开电源
剥线
拧开灯座盖
拧上灯座盖
换种
切种
布种
掩种
付款
记帐
报数
锯割
凳面与支撑板钉接
钉接紧固板与侧面支撑板
刨平五块板料的锯割面
划线
下料
导线穿过灯座盖
两股导线打结
连接导线与接线柱
一．选择题
1、分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
A、西瓜 B、圆形陶瓷饰品 C、贝类 D、金字塔
2、吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（ ）影响着结构强度？
A、材料 B、形状 C、构件 D、连接方式
3、走钢丝的人手上拿着一条长棒的目的是（ ）
A、美观 B、重心低 C、保护 D、支撑
4 下列结构是受自然界事物结构启发而产生的（ ）
A、口杯 B、衣服 C、飞机 D、手表
5、可以用受力结构的稳定性来解释的事实是( )
A 拔河的绳子断裂 B 广告牌被台风吹倒 C 鸡蛋在某种情况下可以承受很大的外 力 D 耳机与电脑主机的插口接触不良，听不到音乐
6、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A、游乐设施的跷跷板功能结构；
B、房间门口的活页功能结构；
C、学校运动场的篮球架结构；
D、圆珠笔的笔嘴结构。
二、填空题
7、结构是指事物的各个组成部分之间的__________和__________。
8、结构分为：实体结构、 __________、____________ 三种最基本的类型。
9、影响结构稳定性的主要因素 __________、 _______________________、__________ 。
10、影响结构强度的主要因素有结构的形状、__________ 、________________.
11、结构的稳定性是指结构在负载的作用下维持其原有____________ 的能力
12、结构构件的连接通常有哪两类？（1）___________；（2）______________。
13、赵州桥最大的科学贡献在于它的“___________”的创造。
14、欣赏经典结构设计作品一般可从___________与__________角度进行。
三、判断题
15、结构强度与形状、材料和连接方法有关。 （ ）
16、 物体的结构强度越大它的稳定性越大。 （ ）
17、照相机的三角架稳定是因为与地面接触面积大( )
18、结构的形状不同，其稳定性也不同。（ ）
19、任何结构都是利用它的稳定性。（ ）
四、 简答题：（每题５分，共２０分）
20、有的矿泉水瓶上有若干凸起的横向纹路，它的作用是什么？
21、结构设计应考虑的主要因素？
22、在交通法规中规定，驾乘两轮摩托车必须戴好安全帽，否则会被罚款，扣分。请你从结构的角度说明为什么要戴安全帽？（10分）
五、案例分析
23、床的设计课题
问题1：你睡觉的床属于何种结构类型？（参见P009）
问题2：画出你睡觉的床的结构示意图，并对床脚、横梁等进行受力分析？（参见P006）
问题3：单人床是为一个人睡觉而设计的，为什么它可以睡两个人或者坐好几个人？
问题4：你睡觉的床的优点在哪里？你对你的床满意的地方在何处？
问题5：你在床上翻身时，它会发出“吱吱”声吗？这是什么原因造成的？（参见P017）
问题6：理想的床应该是什么样子？请你画出它的设计草图或效果图
。
24、餐桌设计课题
问题1：你家的餐桌由哪几部分构成，各部分属于何种结构类型？
问题2：画出你家的餐桌的结构示意图，并对桌面、桌脚进行受力分析？
问题3：你家餐桌是用什么材料做的？桌面与桌脚之间是以什么方式连接的？
问题4：从造型和稳定性方面,分析你家餐桌的结构特点。
问题5：你家餐桌的优点在哪里？你对你家餐桌满意的地方在何处？
问题6：理想的餐桌应该是什么样子？请你画出它的设计草图或效果图。
答案
1、D2、B3、B4、C5、B6、C7、有序搭配；排列8、框架结构；壳体结构9、重心位置的高低；结构与地面接触所形成的支撑面的大小；结构的形状10、使用的材料;构件之间的连接方式11、平衡状态12、铰连接；刚连接13、敞肩拱14、技术；文化
15、√16、×17、×18、√19、×
20、一是增加瓶子的强度，受力不容易变形；二是增大手与瓶子之间的摩擦力。
21、符合使用者对设计对象的稳定性和强度要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命等。
22、当出现交通意外时，摩托车手头盔的某一部位受到一个大的撞击力，由于头盔的壳体结构，使得所受力迅速分布到其表面，形成整个头盔表面均匀受力，而不是某一点受很大的力，这
样就起到了保护摩托车手安全的目的23、略24、略
第二单元 流程与设计试题
一 选择题
1、公共汽车门口写有“先下后上”的字样，其道理是（ ）
A、提醒乘客注意安全 B、为了提高速度 C、减轻负载 D、请乘客遵守流程
2、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
3、我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊－>闻诊－>问诊－>切诊－>处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于：（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
4、下列图表中，不是流程图的是（ ）。
A．列车运行时刻表 B、学校课程表 C、产品加工工序表 D、零件的三视图
5、下面关于流程中环节和时序的说法正确的是( )。
A、任何流程环节的时序都是可以调整的 B、任何流程环节的时序都不能调整
C、有的流程时序可调整，有的流程时序不可调整 D、环节多的流程才能调整
6、下面不属于流程设计应考虑的基本因素是（ ）。
A、材料 B、资金 C、设备 D、外观
7、下列有可能属于流程优化目的的是（ ）。
①提高工作效率 ②提高产品质量 ③保护环境 ④节约成本
A、①② B、①③ C、④② D、①②③④
8、人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为：（ ）。
A、步骤 B、时序 C、环节 D、顺序
9、2005年海南移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ）。
A、工期优化 B、技术优化 C、成本优化 D、质量优化
10、为了使某个工作或生产流程的描述清晰可见，我们一般可以使用流程图来表达，下列不属于流程图表达方式的是（ ）
A、技术样图表达 B、文字表达 C、表格表达 D、图示表达
11、下面关于流程的叙述错误的是（ ）
A、在生产活动中，针对各种不同的生产过程和工艺要求，往往会有不同的流程
B、流程由多个环节组成
C、流程中各个环节出现的时间顺序是不能改变的
D、流程反映了一定的环节，体现出一定的时序
12、以下流程安排，合理的是（ ）。
A．买票——上车——检票——候车
B．青霉素皮试一一观察20分钟——无过敏反应——注射青霉素
C．冷藏螺钉一一取出螺钉并快速送装配车间――隔天装配
D．购买电器元件——调试——焊接底座——做灯罩——组装台灯
13、同样炒一种菜，若在出锅前放碘盐，碘的食用率可达62.3%，炸锅时放碘盐，碘的食用率仅为18.7%，这个事例说明科学合理的流程对生活有什么意义？（ ）
Ａ、提高工作效率 Ｂ、提高生活质量 Ｃ、减少生活中的盲从 Ｄ、使生活更为安全
14、对流程表述错误的是（ ）。
A、科学的流程等于效率，等于质量 B、某些流程可以通过改变时序达到优化
C、所有流程都是由环节和时序组成的 D、流程只能用流程图表达
15、使用高压锅时要先放汽再开锅盖，否则有可能引发爆炸。从流程的角度来说，下列观点错误的是（ ）。
A、任何流程的时序都是可以更改的 B、 不可颠倒的时序往往反映了事物的内在规律
C、合理正确的流程引导我们正确做事 D、生活中处处有流程
16、辊轴是用于轧制型钢的组合辊芯轴,在工作时主要承受交变载荷和一定的冲击力,其失效形式多表现为疲劳脆性断裂。传统的辊轴热处理工艺为锻后正火+扩氢退火+调质,整个生产过程需要3～4次加热→保温→冷却,工序多、生产周期长、能耗高,仅正火就需要48h左右。通过合理选择42CrMo合金钢辊轴的锻造成形与锻后正火工艺,达到了提高增产增效的目的。其主要的优化是属于（ ）。
A、工期优化 B、成本优化 C、工艺优化 D、技术优化
17、某物流公司要将一车食品送往ABCD四个超市，每个超市接受四分之一食品。各超市之间的距离如图所示（单位：千米），物流公司在O点处，送货的合理流程应为以下那种排列（ ）
A、ODABCO B、OCDABO C、ODCBAO D、OCBAD0
18、邮递员投递线路的优化属于( )
A、成本优化 B、技术优化 C、质量优化 D、工艺优化
19、老师要求同学们以A3硬卡纸为主要原料制作规格为297mm×50mm×20mm的纸质梁。小明设计的纸质梁方案将材料分两部分，内部采用“M”型结构加强，外部为长方体（如图所示）。小明根据草图，设计出制作流程如下，其中比较合理的制作流程是（ ）。
A、
B、
C、
D、
20、小鑫利用钳工工具，将图一矩形铁块加工成图二梯形铁块，其加工环节主要有：①锯割，②划线，③锉削，铁块加工的正确流程是（ ）。
A.①②③ B. ②①③ C. ②③① D. ③②①
选择题答题卡
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
二、分析题
21、马铃薯的播种一般有三个工作过程，即为：切种、布种、掩种。实际上，长期的农业生产实践与研究发现马铃薯具有退化特性，即年复一年地都在本地产的马铃薯中选留种子传代繁殖，其后果是经过几年后马铃薯品质明显退化变差。长期的试验研究也找到了解决途径～换种。‘即隔几年后就要到外地选好种到本地来种。因此，马铃薯播种流程，实际上应是四个环节。请用框图把马铃薯播种过程的四个环节表示出来。
22、原先银行取（存）款设计的流程
顾客手工填写取 记帐员查帐、 存单入柜保存 付款员付款、返回存折
款单 记帐并做凭单 储蓄单
（1）该流程存在那些弊端？
（2）请把该流程优化，并画出流程图。
（3）在进行流程优化中需要什么条件？
23、小李准备用密度板制作一条小板凳，小板凳主要由凳面、两块侧支撑板和前后两块紧固板组成(如图所示)。小李设计的制作流程如下：
请你分析该流程，找出遗漏的环节，并画出完整的流程图。
24、因临时工作需要，小黄要在窗门边的横木条下安装一盏白炽灯用于照明，电线已经绕在横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座与电线。
小黄设计的“电线接上灯座”的部分操作流程图如下，请你在答卷Ⅱ的虚线框内将操作流程图补充完整。
第二单元 流程与设计单元练习参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B B D C D D C D A
题号 11 12 13 14 15 16 17 18 19 20
答案 C B B D A C A A B B
21、
22、（1）步骤多，操作麻烦，效率低，浪费资源，浪费时间，对于文化程度不高的人难以完成操作
（2）
（3）需要使用计算机管理系统等设备及相关的技术人员
23、
24、写出“将导线穿过灯座盖”（或“穿线”）；“将两股导线打结”（或“打结”）；“连接导线与接线柱”（或“连线”、“接线”）分别得1分（其中“将两股导线打结”与“连接导线与接线柱”互换仍可得1分）；有两个或两个以上方框得2分；有箭头得1分）
第三章 系统与设计
一、选择题
1．下面关于系统的叙述，错误的是 ( )
A．系统是一个整体，即具有整体的特性功能、目标和作用的有机整体
B．系统的目的性是指每个系统都具有各自特殊的功能
C．在一个系统中，子系统之间各自独立工作，互不相干
D．系统有时必须适应外部环境的变化
2．水(H20)是由氢和氧两种元素构成，但当你口渴需要喝水时，分别吸人氢气和氧气并不能为你解渴，这说明 ( )
A．至少要有两个或两个以上的要素才能构成系统
B．各要素(部分)之间相互联系、相互作用，按照一定的方式形成整体
C．系统整体所具有的功能是各个要素(部分)的功能中没有的
D．系统包含子系统，它又是更大系统的子系统
3．下列各项中，属于自然系统的是 ( )
A，塑料大棚 B．一片森林 C．智能大楼 D．一架飞机
4．在下列关于系统相关性的理解中，你认为正确的是 ( )
A．一个系统往往存在多个目标，这些目标还常常不一致，需要进行协调
B．系统通常都是由若干部分组成的
C．系统各组成元素之间、部分和整体之间不仅相互关联，相互作用，而且任何一个组成部分发生变化，都会影响其它部分和整体任务的完成
D．系统包含子系统，它又是更大系统的子系统
5．一堆沙子、钢筋、水泥等材料散放在一起没什么意义，但是如果将它们按照一定的结构形式造成一座桥梁，就具有了交通的功能，这个案例说明系统最基本的特性是 ( )
A．目的性 B．动态性 C．整体性 D．适应性
6．“丢卒保车”，“一招不慎，全盘皆输”是我们日常生活中的常用语言，它们主要反映了系统基本特性中的 ( )
A．整体性 B．相关性 C．动态性 D．目的性
7．在大自然中鹿、兔奔跑速度快，能逃避猛兽追捕；刺猬身上长尖刺，使猛兽无从下口；黄鼬遇敌时突放臭气，扰乱猛兽神志，影响其情绪，在其迟疑间跑掉。这是生态系统基本特性中的 ( )
A．整体性 B．相关性 C．动态性 D．环境适应性
8．在寒冷的冬天，拖拉机的发动机常常因低温启动不好，需要对它进行加热、保暖，以适应外界天气。这主要反映了系统的 ( )
A．整体性 B．相关性 C．动态性 D．环境适应性
9．飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性 ( )
A．整体性 B．相关性 C．环境适应性 D．动态性
10．“泰坦尼克”号油轮，在当时该油轮各项技术性能是世界最先进的。但是为什么触冰后会沉没 请从系统的角度理解，它主要反映了系统对( )的基本特性 ( ) A．整体性 B．相关性 C．目的性 D．环境适应性
11．任何一个机械传动系统的零件之间都会有磨损，为了保持系统的性能，必须定期给零件添加润滑剂或更换零件，这反映了系统的 ( )
A．整体性 B．相关性 C．动态性 D．环境适应性
12．古建筑多采用“梁柱结构”，当柱与柱之间的梁的跨度增大时，则梁的厚度
要相应地加大，否则就不足以承受设计所需的重力。这主要反映系统的 ( )
A．整体性 B．相关性 C．环境适应性 D．动态性
13．某些情况下，综合若干方案的优点，会取得意外效果。现代医学采用中西医结合的方法攻克了许多疑难杂症。上述例子利用了系统分析中的 ( )
A．整体性原则 B．科学性原则 C．综合性原则 D．定量分析方法
14．在比较种稻是一年三季合算还是一年两季合算时，有人提出“三三进九不如二五一十”。这利用了系统分析中的 ( )
A．整体性原则 B．科学性原则
C．综合性原则 D．定量分析方法
15．系统分析的目的是 ( )
A．人为了减少实验的失败
B．为了减少系统内子系统的要素
C．为了减少设计决策的风险
D．为了减少设计过程中的不确定因素
二、填空题
1．系统是由相互 、相互 、相互 和相互 的若干要素 或部分组成的具有特定功能的有机整体。
2．对地球生态系统而言，海洋生态系统、森林生态系统、陆地生态系统等是该系统的 。
3．系统最基本的特性是 。
4．人们将发条、游丝、齿轮、表壳等零部件组装成钟表，其目的是 。
5．系统分析要先分析整体，再分析部分，这体现了系统分析的
。
三、简答题
1．构成系统所必须具备的条件是什么
2．“木桶理论”认为，木桶的盛水量取决于最短的那一块木板的长度。请你用系统的观点进行解释。
3．法国雕塑家罗丹给巴尔扎克雕像，人们都说双手太逼真，罗丹听到后就砍去了雕塑的双手，这一行为给你怎样的启示
4．台式计算机的CPU上安装的小风扇为什么有时候转得快，有时候转得慢
5．“有一段时间内我们常走的街道由于被连续挖开了几次，造成了人力物力资源浪费，同时也给我们的生活造成了极大的不便，究其原因是几个不同的部门在这段时间里分别进行了各自的工程施工。”
(1)问题产生的原因是什么
(2)从系统分析的角度来看，如何安排更合理
第三章复习题答案
一、选择题、
1．C 2．C 3．B 4．C 5．C 6．A 7．D 8．D 9．C 10．D
11．C 12．B 13．C 14．B 15．C
二、填空题
联系 作用 依赖 制约
子系统
整体性
满足人们对计时功能的需要
5．整体性原则
三、简答题
1．答：(1)至少有两个或者两个以上的要素(部分)组成；
(2)要素(部分)之间相互联系、相互作用，按照一定方式形成一个整体；
(3)整体具有的功能是各个要素(部分)的功能中所没有的。
2．答：木桶由若干块木板组合而成，若把木桶看作一个整体，每块木板就是部分；“木桶原理”实际上反映了系统的部分与整体的关系，部分影响整体。
3．答：系统整体功能大于部分功能之和，必要时要舍得放弃部分功能而保留整体的功能。
4．答：台式计算机的CPU安装的小风扇，是给CPU散热用的。当计算机处于开机状态，主机的温度会升高，小风扇的转速时快时慢，是因为在CPU下方有一个温度传感装置，当温度高时控制小风扇的转速加快，当温度低时控制小风扇的转速减慢，从而达到动态控制CPU温度的目的。
5．答：(1)这是由于几个不同的部门各自为政，封闭工作造成的问题。
(2)作为路面这一个整体系统，在其基础上进行的工作要从全局出发，要具有系统整体性原则这一统筹观点，统一协调工作，才能减少浪费，避免不良影响。几个不同的部门同时协商，一次性完成工作。
第四章
1、 ，这就是控制。从控制过程中人工干预的情形来分，控制有人工控制和自动控制。
2、 开环控制系统是 闭环控制系统是 。控制系统的工作过程通常可以用方框图来表示。
3、 在控制系统中，除输入量以外引起被控量变化的各种因素，就是 因素。 是闭环系统的重要特征，体现了一定的思想方法，有着广泛的应用。此外，功能模拟方法、黑箱方法在控制设计以及日常生活中也有着广泛的应用。（以功能和行为的相似性为基础，用‘模型’、模拟‘原型’的功能和行为的方法就是功能模拟方法；通过对系统输入与输出关系的研究，进而推断出系统内部结构及其功能的方法，就是黑箱方法）。
4、 控制系统中，将输出量通过适当的检测装置返回到输入端并与输入量进行比较的过程就是 。利用反馈来分析和处理被控对象，通过系统的输出来调整系统的行为，使系统沿着预期的目标运行的方法，
方法。
5、控制系统设计的一般思路是：要设计好一个控制系统，应该明确这个系统要达到的目的是什么，所要控制的对象是什么，被控对象有哪些重要的特性，被控量和控制量分别是什么，外界的主要干扰因素有哪些，选择怎样的设计方案既能达到目的，又经济、易于实现，如何选择设备和元件设计一个控制系统，是选择开环控制还是闭环控制，应根据对控制精度的要求以及条件的可行性而定。达到控制的目的，采用易于实现的控制方式，降低控制成本、减少对环境的负面影响等，是我们进行控制系统设计必须考虑的基本问题。控制系统的设计方案，还包括画出必要的设计图纸（控制电路设计或系统结构设计和实施图纸、撰写设计说明书等。
6、控制系统中属于自动控制系统的是（ ）
A按钮开关控制B普通自来水龙头C花房恒温度控制D汽车驾驶
7、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
A输入量B输出量C控制量
8、走钢丝的人手上拿着一条长棒的目的是（ ）
A美观B重心低C保护D支撑
9、下列不属于开环控制系统的是（ ）
A自动门 B 自动声控灯 C自动烘手机 D电饭锅温控系统
10、下列控制系统中，属于开环控制系统的是（ ）
A电冰箱的温度控制 B计算机CPU的风扇的转速控制
C现代农业温室的温度控制 D红绿灯定时控制系统
相关阅读资料
汽车超载自动监测系统
造成公路交通事故的一个重要原因，是货车超载。车主或驾驶员盲目追求利润，不顾安全地“多装快跑”，酿成了大量车祸。目前交管部门还是靠人工检查车辆是否超载，效率很低。为此，我设想在公路收费站前方设置汽车超载自动监测系统，可以自动检查全部过往车辆，—辆超载车也休想溜过关。
该系统由这样几部分组成：在收费站前方每一条车道上安装压力传感器，它监测每一辆通过汽车的重量。压力传感器位置近旁还装有摄像头，将通过车辆的车型、牌照摄下。这些数据信息都传入监察电脑，电脑能够辨认出各种车型，并查明该型车的规定载重量，经过与实测数据对比，在零点几秒内就可以判明来车是否超载。对于轻微超载的货车，监测系统会通知收费站予以警告、罚款。遇到严重超载车辆，车道上会升起障碍物，迫使它立即停车接受处理。
基本训练参考答案:
6C 7C 8B 9D 10D
结构与设计单元练习题
一．选择题
1、分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
A、西瓜 B、圆形陶瓷饰品 C、贝类 D、金字塔
2、吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（ ）影响着结构强度？
A、材料 B、形状 C、构件 D、连接方式
3、走钢丝的人手上拿着一条长棒的目的是（ ）
A、美观 B、重心低 C、保护 D、支撑
4 下列结构是受自然界事物结构启发而产生的（ ）
A、口杯 B、衣服 C、飞机 D、手表
5、可以用受力结构的稳定性来解释的事实是( )
A 拔河的绳子断裂 B 广告牌被台风吹倒 C 鸡蛋在某种情况下可以承受很大的外 力 D 耳机与电脑主机的插口接触不良，听不到音乐
6、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A、游乐设施的跷跷板功能结构；
B、房间门口的活页功能结构；
C、学校运动场的篮球架结构；
D、圆珠笔的笔嘴结构。
二、填空题
7、结构是指事物的各个组成部分之间的__________和__________。
8、结构分为：实体结构、 __________、____________ 三种最基本的类型。
9、影响结构稳定性的主要因素 __________、 _______________________、__________ 。
10、影响结构强度的主要因素有结构的形状、__________ 、________________.
11、结构的稳定性是指结构在负载的作用下维持其原有____________ 的能力
12、结构构件的连接通常有哪两类？（1）___________；（2）______________。
13、赵州桥最大的科学贡献在于它的“___________”的创造。
14、欣赏经典结构设计作品一般可从___________与__________角度进行。
三、判断题
15、结构强度与形状、材料和连接方法有关。 （ ）
16、 物体的结构强度越大它的稳定性越大。 （ ）
17、照相机的三角架稳定是因为与地面接触面积大( )
18、结构的形状不同，其稳定性也不同。（ ）
19、任何结构都是利用它的稳定性。（ ）
四、 简答题：（每题５分，共２０分）
20、有的矿泉水瓶上有若干凸起的横向纹路，它的作用是什么？
21、结构设计应考虑的主要因素？
22、在交通法规中规定，驾乘两轮摩托车必须戴好安全帽，否则会被罚款，扣分。请你从结构的角度说明为什么要戴安全帽？（10分）
答案
1、D2、B3、B4、C5、B6、C7、有序搭配；排列8、框架结构；壳体结构9、重心位置的高低；结构与地面接触所形成的支撑面的大小；结构的形状10、使用的材料;构件之间的连接方式11、平衡状态12、铰连接；刚连接13、敞肩拱14、技术；文化
15、√16、×17、×18、√19、×
20、一是增加瓶子的强度，受力不容易变形；二是增大手与瓶子之间的摩擦力。
21、符合使用者对设计对象的稳定性和强度要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命等。
22、当出现交通意外时，摩托车手头盔的某一部位受到一个大的撞击力，由于头盔的壳体结构，使得所受力迅速分布到其表面，形成整个头盔表面均匀受力，而不是某一点受很大的力，这样就起到了保护摩托车手安全的目的23、略24、略
设计2第二单元练习题
班级———— 姓名————
1、下面哪个例子不是体现流程在生活中的应用：（ ）
A、公共汽车门上“先上后下”的牌子 B、学校教学楼顶上的大时钟
C、电脑主板生产的自动化流水线 D、十字路口的红绿灯
2、下面关于流程的叙述错误的是（ ）
A、在生产活动中，针对各种不同的生产过程和工艺要求，往往会有相应的流程
B、流程有几个或多个环节组成
C、流程中各个环节出现的时间顺序是不能改变的
D、流程是指若干环节随着时间变化，依序完成的进程
3、下列图表中，不是流程图的是（ ）。
A．列车时刻表 B．学校课程表
C．产品加工工序表 D．零件的三视图
4、人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为：（ ）
A、步骤 B、时序 C、环节 D、顺序
5、煮饭时要先洗米、添水、插电，最后按开关，这是一个简单的流程。在这种流程中，做事的时间上的先后顺序称为（ ）
A．次序 B. 先后 C. 时序 D. 顺序
6．在流程中，时序体现了具体活动内容的（ ）关系。
A. 相互作用 B .相互制约 C. 先后顺序 D .有机联系
7、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
8、流程的改进设计必须要先分析（ ），以便确定流程的改进方案A、流程的用途； B、流程的现状；
C、流程的社会效益； D、流程的时序
9、流程设计应考虑的基本因素是（ ）
A流程的环节 B流程的时序 C流程是否已优化 D事件活动的内在属性和规律
10、在教材中，储蓄所存取款的流程的改进是通过（ ）来实现的
A增加工作人员 B增加储蓄窗口 C减少记帐手续 D减少中间环节
11、下列有可能属于流程优化目的的是（ ）。
①提高工作效率。②提高产品质量。③保护环境。④节约成本。
A ①② B ①③ C ④② D ①②③④
12、2005年山东移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
参考答案：1C2C3D4C5C6C7B8B9D10D11D12B
计2第三单元检测练习
一、选择题：
1、一片森林是一个系统，它属于（ ）
A、抽象系统 B、开放系统 C、静态系统 D、人造系统
解析：系统的分类：抽象系统/实体系统、开放系统/封闭系统、静态系统/动态系统、人造系统/自然系统
2、系统的基本特性包括（ ）
A、整体性、先进性、相关性、目的性、动态性
B、整体性、可靠性、目的性、动态性、环境适应性
C、整体性、相关性、目的性、动态性、环境适应性
D、整体性、开放性、实用性、可靠性、动态性
3、飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？（ ）
A、整体性 B、相关性 C、环境适应性 D、动态性
4、在下列关于系统说法中，哪个是有关相关性的理解？（ ）
A．一个系统往往存在多个目标，这些目标还常常不一致，需要进行协调
B．系统通常都是由若干部分组成的
C．系统各组成元素之间、部分和整体之间不仅相互关联，相互作用，而且任何一个组成部分发生变化，都会影响其它部分和整体任务的完成。
D．系统包含子系统，它又是更大系统的子系统。
5、台式计算机的CPU上安装的小风扇有时转的快，有时转的慢，这个现象说明了系统的（ ）基本特性。
A、整体性 B、相关性 C、环境适应性 D、动态性
解析：CPU下有个温度传感装置，动态控制CPU的温度，高时，风扇快转；低时，风扇慢转。
6、一堆沙子、钢筋、水泥等等材料散放在一起没什么意义，但是如果将它们按照一定的结构形式造成一座桥梁，就具有了交通的功能，这个案例说明系统最基本的特性是：（ ）
A、目的性 B、动态性 C、整体性 D、适应性
7、下面哪一种做法可能使学习系统优化（ ）
A、学习目标定的高出实际水平很多
B、以一种学习方法为主，且根据不同科目动态调整
C、课本是最接近大纲的，也包括了所有最典型的例题跟练习题，所以只用课本学习即可，不用任何的参考资料
D、学习成绩一般、基础不牢，可以购买大量的学习资料用于提高自己的学习
8、系统优化的意义（ ）
A、获取系统的最佳效益或最佳功能 B、改善系统的环境
C、调整系统的结构 D、改变系统的特征
9、在比较水稻一年种两季还是三季产量才会高时，有人说三三进九不如二五一十，这体现了系统的（ ）分析方法。
A 目标分析 B任务分析 C定性分析 D定量分析
10、原来，冬天的时候为了保暖，我们经常在窗子上贴一层薄膜，而在夏天时我们就换上纱窗，这体现了系统设计的（ ）原则
A整体性原则 B动态性原则 C综合处理的原则 D人性化设计的原则
11、赵明同学家所在街道的人行道路在一年内进行了铺设通讯线路、煤气管道、下水管道修理三次施工，给市民带来了生活的不便，这说明对于道路的改造不符合系统设计的（ ）原则
A整体性原则 B动态性原则 C综合处理的原则 D人性化设计的原则
12、在我们的生活中，人们经常需要对很多技术产品不断进行改进，以满足不同人群的需要，那么空调器从普通的定频空调发展到节能和制冷快的变频空调，属于下列优化原因的什么优化：（ ）
A专业化带来的优化 B联合、 协作产生的优化
C创新、革新产生的优化 D新的投入产生优化
13、2003年10月我国自行研制的载人飞船“神舟五号”飞入太空。飞船和运载火箭共有几百万个零部位，这些零部件本身都很一般，但是它们按照一定的结构组合在一起就构成了性能优异的航天飞船，从而体现了系统的（ ）
A、动态性 B、目的性 C、整体性 D、相关性
14、合金钢材料中，碳含量的高低影响着钢的强度、硬度和韧性，从而影响钢的耐磨性。碳含量高，则硬度高、韧性差；碳的含量低、则硬度低、耐磨性差。这反应了系统的什么基本特性（ ）
A、相关性 B、环境适应性 C、动态性 D、整体性
二、综合分析题:
1、“木桶理论”认为，木桶的盛水量取决于最短的那一块木板的长度。请用系统的观点解释。
2、“泰坦尼克”号油轮，在当时该油轮各项技术性能是世界最先进的。但最终还是因碰撞冰山而沉落海底，这说明系统具有（ ）性。轮船属于（ ）结构，影响轮船稳定性的主要因素是（ ）。
析：空船在在海上如果有大风，需要向船舱里灌水，以降低重心使船更稳定一些。
选择题答案：1B2C3C4C5D6C7B8A9D10B11A12C13C14A
综合分析题答案：
1．木桶由若干块木板组合而成，若把木桶看作一个整体，每块木板就是一个部分，实际上反映了系统的部分与整体的关系，部分影响整体。
2．环境适应 壳体 重心高低
划线裁纸
内部与外套粘接
折外套
折内部M型
外部封装
划线裁纸
折外套
折内部M型
内部与外套粘接
外部封装
划线裁纸
折外套
折内部M型
外部封装
内部与外套粘接
划线裁纸
折外套
内部M型粘接
外部封装
内部与外套粘接
填单
记帐
存单
付款
划线
刨平五块板料的锯割面
钉接紧固板与侧面支撑板
表面油漆修饰
断开电源
剥线
拧开灯座盖
拧上灯座盖
换种
切种
布种
掩种
付款
记帐
报数
锯割
凳面与支撑板钉接
钉接紧固板与侧面支撑板
刨平五块板料的锯割面
划线
下料
导线穿过灯座盖
两股导线打结
连接导线与接线柱
同课章节目录
