2021-2022学年人教版物理八上同步检测附答案5.1 透镜

5.1
透镜
一、单项选择题（共24分）

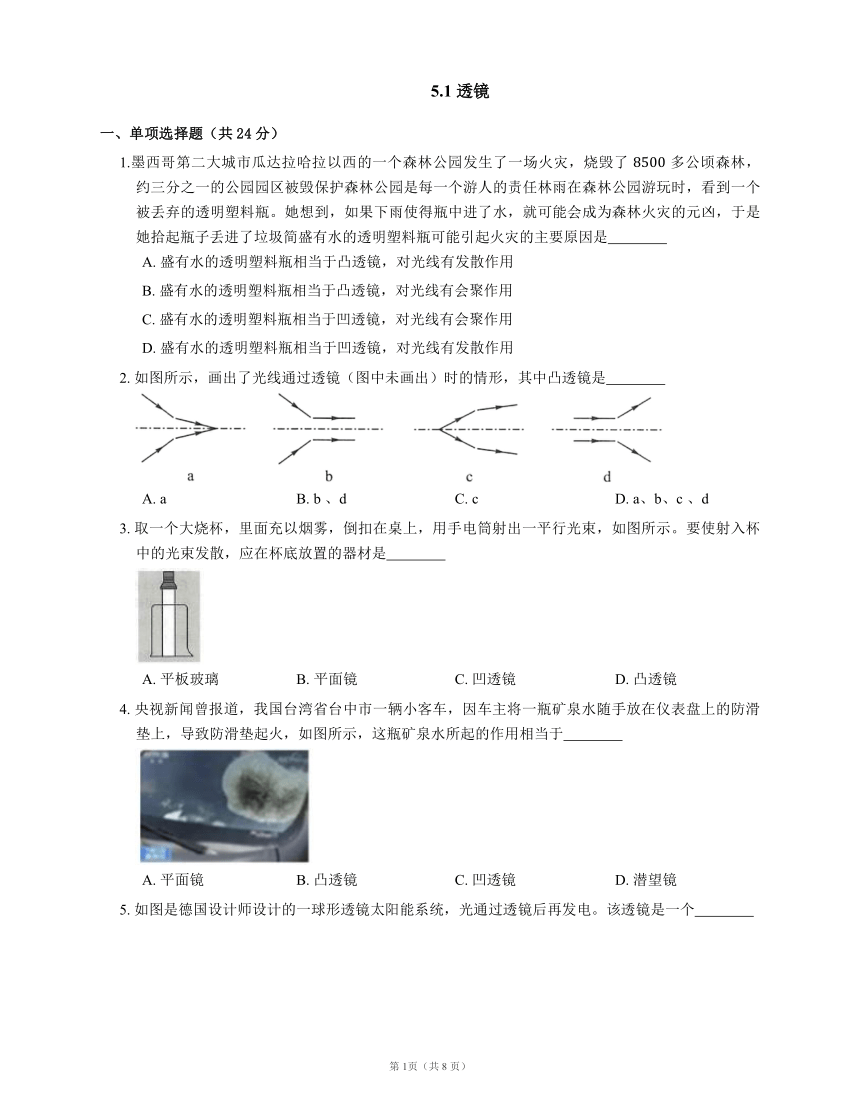

1.墨西哥第二大城市瓜达拉哈拉以西的一个森林公园发生了一场火灾，烧毁了
多公顷森林，约三分之一的公园园区被毁保护森林公园是每一个游人的责任林雨在森林公园游玩时，看到一个被丢弃的透明塑料瓶。她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶，于是她拾起瓶子丢进了垃圾简盛有水的透明塑料瓶可能引起火灾的主要原因是
?
A.
盛有水的透明塑料瓶相当于凸透镜，对光线有发散作用
B.
盛有水的透明塑料瓶相当于凸透镜，对光线有会聚作用
C.
盛有水的透明塑料瓶相当于凹透镜，对光线有会聚作用
D.
盛有水的透明塑料瓶相当于凹透镜，对光线有发散作用
2.
如图所示，画出了光线通过透镜（图中未画出）时的情形，其中凸透镜是
?
A.
a
B.
b
、d
C.
c
D.
a、b、c
、d
3.
取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光束，如图所示。要使射入杯中的光束发散，应在杯底放置的器材是
?
A.
平板玻璃
B.
平面镜
C.
凹透镜
D.
凸透镜
4.
央视新闻曾报道，我国台湾省台中市一辆小客车，因车主将一瓶矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火，如图所示，这瓶矿泉水所起的作用相当于
?
A.
平面镜
B.
凸透镜
C.
凹透镜
D.
潜望镜
5.

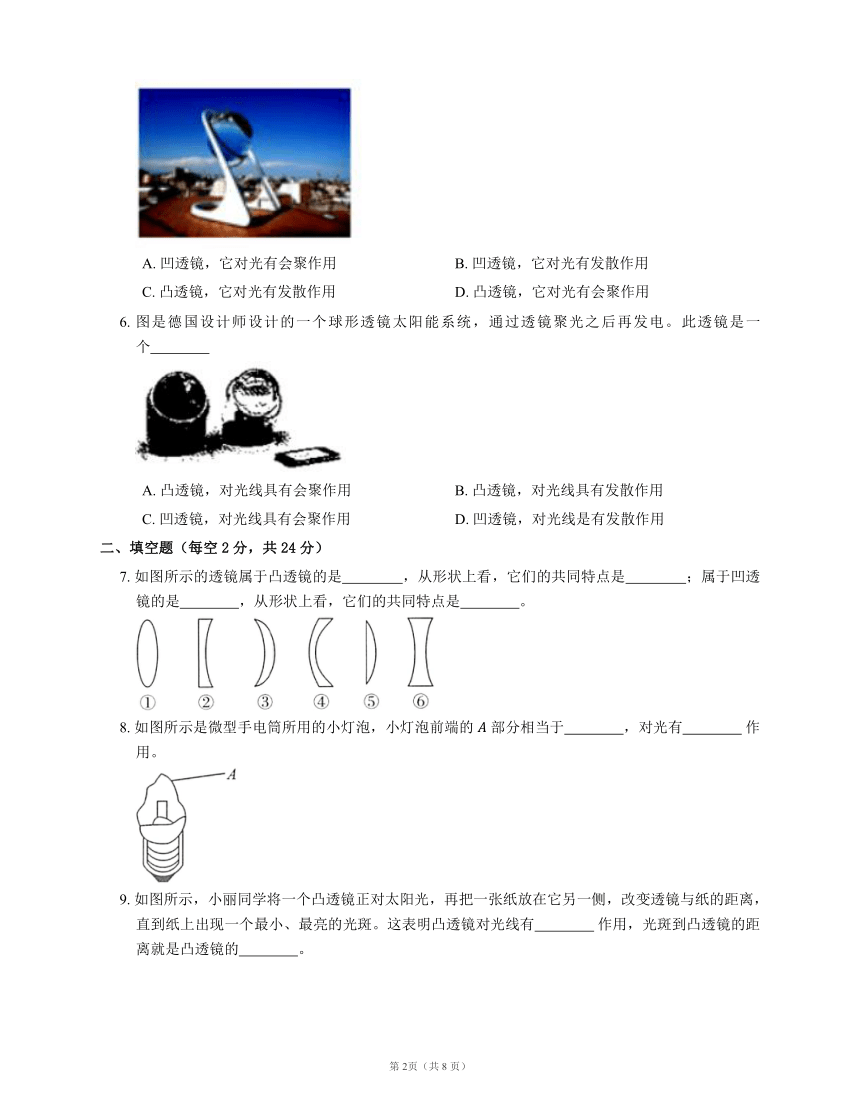

如图是德国设计师设计的一球形透镜太阳能系统，光通过透镜后再发电。该透镜是一个
?
A.
凹透镜，它对光有会聚作用
B.
凹透镜，它对光有发散作用
C.
凸透镜，它对光有发散作用
D.
凸透镜，它对光有会聚作用
6.
图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。此透镜是一个
?
A.
凸透镜，对光线具有会聚作用
B.
凸透镜，对光线具有发散作用
C.
凹透镜，对光线具有会聚作用
D.
凹透镜，对光线是有发散作用
二、填空题（每空2分，共24分）
7.
如图所示的透镜属于凸透镜的是
?，从形状上看，它们的共同特点是
?；属于凹透镜的是
?，从形状上看，它们的共同特点是
?。
8.
如图所示是微型手电筒所用的小灯泡，小灯泡前端的
部分相当于
?，对光有
?
作用。
9.
如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有
?
作用，光斑到凸透镜的距离就是凸透镜的
?。
10.

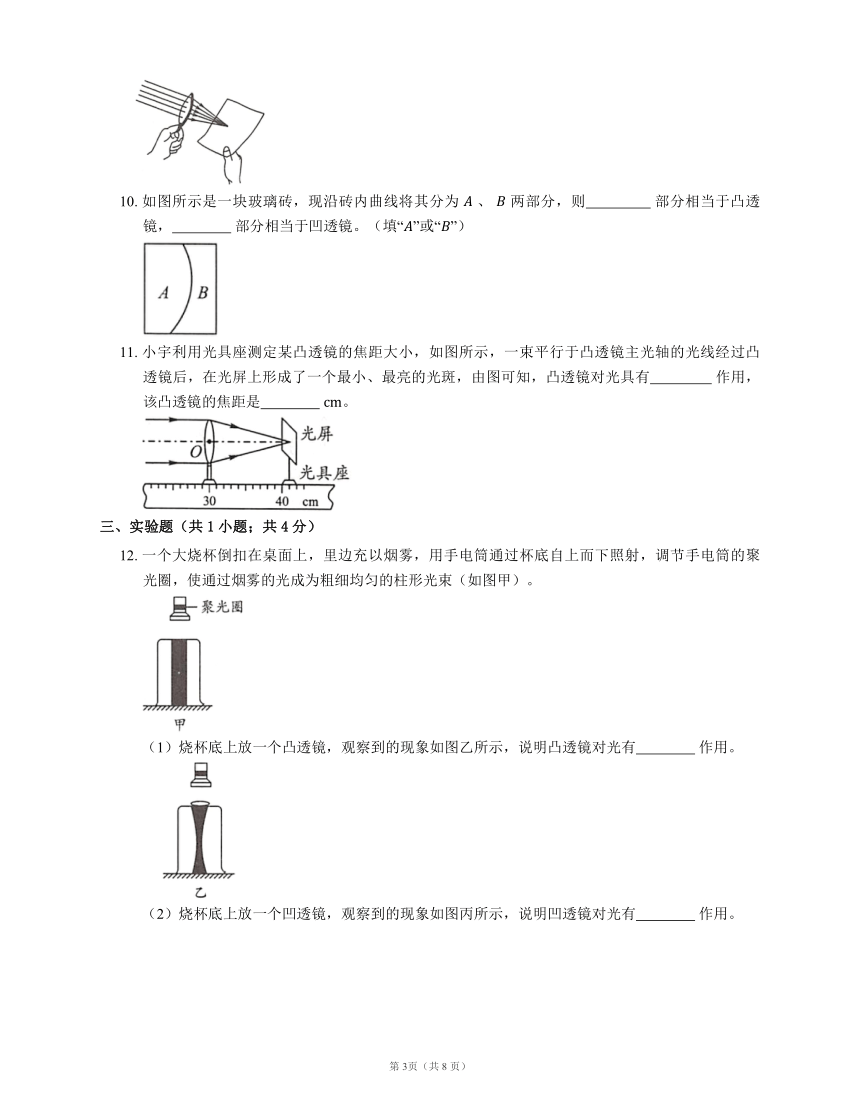

如图所示是一块玻璃砖，现沿砖内曲线将其分为
、
两部分，则
?
部分相当于凸透镜，
?
部分相当于凹透镜。（填“”或“”）
11.
小宇利用光具座测定某凸透镜的焦距大小，如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由图可知，凸透镜对光具有
?
作用，该凸透镜的焦距是
?
。
三、实验题（共1小题；共4分）
12.
一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成为粗细均匀的柱形光束（如图甲）。
（1）烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有
?
作用。
（2）烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有
?
作用。
四、作图题（共6小题；共48分）
13.
在如图所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请在方框中填入适当的透镜。
14.
如图所示，
为入射光线，
为出射光线。请在图中添加合理的光学器件。（注意所添加的光学器件位置要正确）
15.
按要求完成作图。
（1）画出图甲中的
的入射光线和
的折射光线。
（2）如图乙所示，请画出发光点
发出的光线经凸透镜后的出射光线，并确定发光点
的像点
。
16.
在图中填上合适的两个透镜，并完成光路。
17.
小欣家收藏了一架老式照相机，如图所示是它内部结构的简图。取景时，来自景物的光线经过镜头后，再由平面镜
反射进入人眼。画出取景时平行于主光轴的光线
射入人眼的光路。
18.
在图中，根据给出的入射光线，画出相应的出射光线，作图时注意标上光线的传播方向。
答案
1.
B
【解析】盛有水的透明塑料瓶相当于一个凸透镜，能够会聚太阳光，此时如果有易燃物在其焦点上，则容易被点燃，引发火灾。
2.
C
【解析】a、b、d图中透镜对光有发散作用，因此a
、b
、d为凹透镜；c图中透镜对光有会聚作用，因此c为凸透镜。
3.
C
【解析】本题考查了透镜对光线的作用，难度较小。平板玻璃不改变光的传播方向；平面镜会将平行光束反射回去，不能通过大烧杯；凸透镜对光线有会聚作用，凹透镜对光线有发散作用。因此，杯底放置的器材是凹透镜，正确的是C。
4.
B
【解析】凸透镜在中间后。边缘薄的透镜；凹透镜是中间薄边缘后的透镜；潜望镜是平面镜的应用；凸透镜对光有会聚作用，可以将来自远处的光会聚在一点；凹透镜对光有发散作用；由题意可知，因车主将一瓶矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火，可知，矿泉水瓶起到了凸透镜的作用，将来自太阳的光会聚在一点，从而导致防滑垫起火；故选B。
5.
D
【解析】凸透镜对光线有会聚作用，凹透镜对光线有发散的作用，该太阳能系统是利用太阳光通过凸透镜会聚后再发电，故ABC不符合题意，D符合题意。
6.
A
【解析】因为这个球形透镜太阳能系统是通过透镜聚光之后再发电的，所以此透镜是一个凸透镜，凸透镜对光线具有会聚作用。
7.
①③⑤；中间比边缘厚；②④⑥；中间比边缘薄
【解析】从透镜形状判断透镜种类，关键是看透镜中间与边缘的厚度关系。凡中间比边缘厚的是凸透镜，凡中间比边缘薄的是凹透镜。①③⑤透镜中间比边缘厚，所以是凸透镜；②④⑥透镜中间比边缘薄，所示是凹透镜。
8.
凸透镜；会聚
【解析】小灯泡的前端
部分相当于凸透镜，对光有会聚作用。在微型手电筒中用节能灯前端相当于凸透镜来代替凹面镜在普通手电筒中的作用，起到聚焦作用。
9.
会聚；焦距
【解析】太阳光可以看做是平行光，从图中可以看出一束大阳光照射到凸透镜后，折射光线会聚在一点上，说明凸透镜对光线起会聚作用，此处最亮的点为凸透镜的焦点，焦点到凸透镜的距离为焦距。
10.
；
【解析】
部分中间厚、边缘薄，为凸透镜；
部分中间薄、边缘厚，为凹透镜。
11.
会聚；
12.
（1）
会聚
??????（2）
发散
13.
【解析】在题图A中，平行光线经过透镜后，会聚后才发散，应为凸透镜。题图B中，发散光线经过透镜后变得会聚，所以方框中应是凸透镜。（因为两光线的夹角变小了）
14.
【解析】根据所学知识可以判断，能够使光线发生如题图中所示的方向偏折的光学器件有平面镜、凸透镜和凹透镜。要作出平面镜，根据光的反射原理，可画出入射光线与反射光线的夹角的平分线，再作出其垂线即为平面镜的位置。若把
看成是平行于主光轴的光线，则光线
经凸透镜折射后，过另一侧的焦点；光线
经凹透镜折射后，折射光线的反向延长线过虚焦点。同理，若把
看成是平行于主光轴的光线，则从焦点处发出的光线经凸透镜折射后平行于主光轴射出；向着凹透镜虚焦点射来的光线经凹透镜折射后平行于主光轴射出。
15.
（1）
??????（2）
16.
17.
18.
【解析】对于凸透镜，平行于主光轴的光线经凸透镜折射后将过焦点。
第1页（共8
页）
