11.1杠杆自学自测2021－2022学年苏科版物理九年级上册 word版有答案

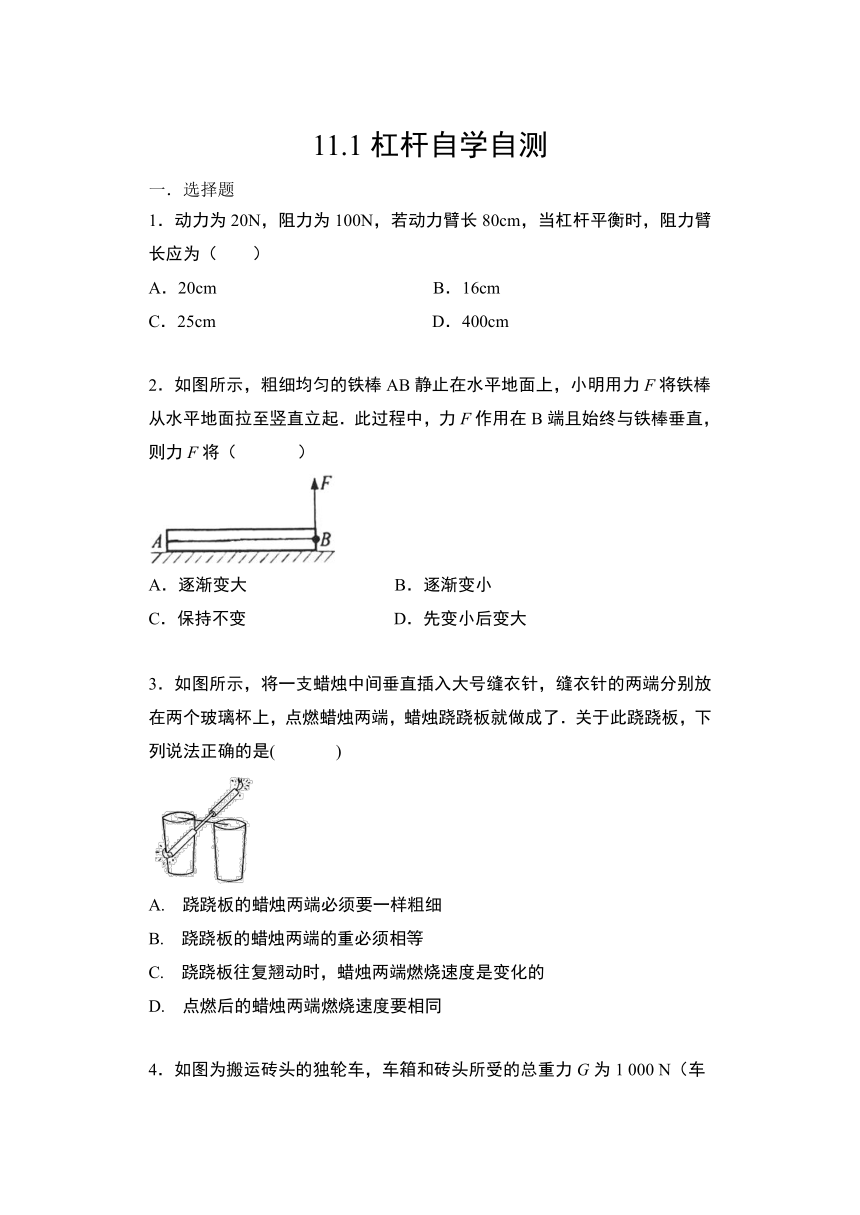

11.1杠杆自学自测
一．选择题
1．动力为20N，阻力为100N，若动力臂长80cm，当杠杆平衡时，阻力臂长应为（
）
A．20cm
B．16cm
C．25cm
D．400cm
2．如图所示，粗细均匀的铁棒AB静止在水平地面上，小明用力F将铁棒从水平地面拉至竖直立起．此过程中，力F作用在B端且始终与铁棒垂直，则力F将（
）
A．逐渐变大
B．逐渐变小
C．保持不变
D．先变小后变大
3．如图所示，将一支蜡烛中间垂直插入大号缝衣针，缝衣针的两端分别放在两个玻璃杯上，点燃蜡烛两端，蜡烛跷跷板就做成了．关于此跷跷板，下列说法正确的是(　　
)
A.
跷跷板的蜡烛两端必须要一样粗细
B.
跷跷板的蜡烛两端的重必须相等
C.
跷跷板往复翘动时，蜡烛两端燃烧速度是变化的
D.
点燃后的蜡烛两端燃烧速度要相同

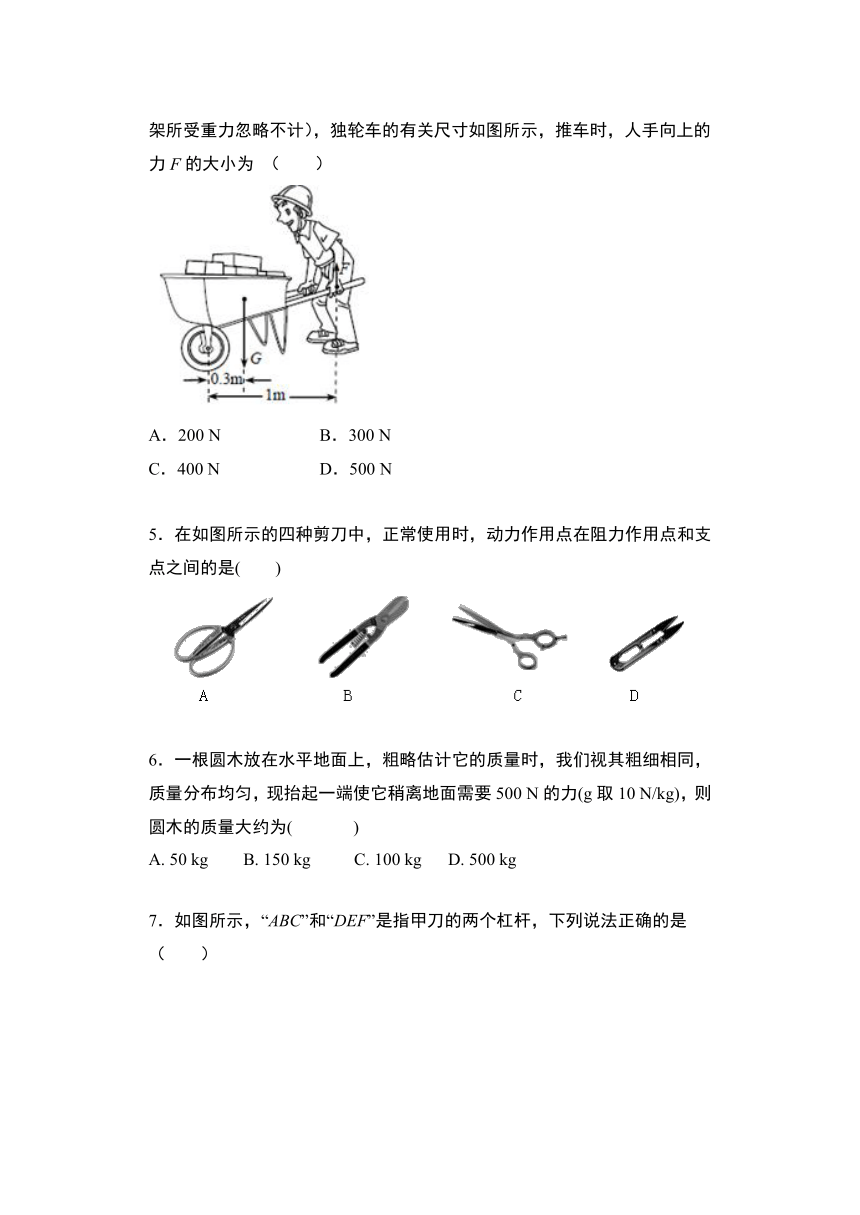

4．如图为搬运砖头的独轮车，车箱和砖头所受的总重力G为1
000
N（车架所受重力忽略不计），独轮车的有关尺寸如图所示，推车时，人手向上的力F的大小为
（　　）
A．200
N
B．300
N
C．400
N
D．500
N
5．在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是(　　)
6．一根圆木放在水平地面上，粗略估计它的质量时，我们视其粗细相同，质量分布均匀，现抬起一端使它稍离地面需要500
N的力(g取10
N/kg)，则圆木的质量大约为(　
　)
A.
50
kg
B.
150
kg
C.
100
kg
D.
500
kg

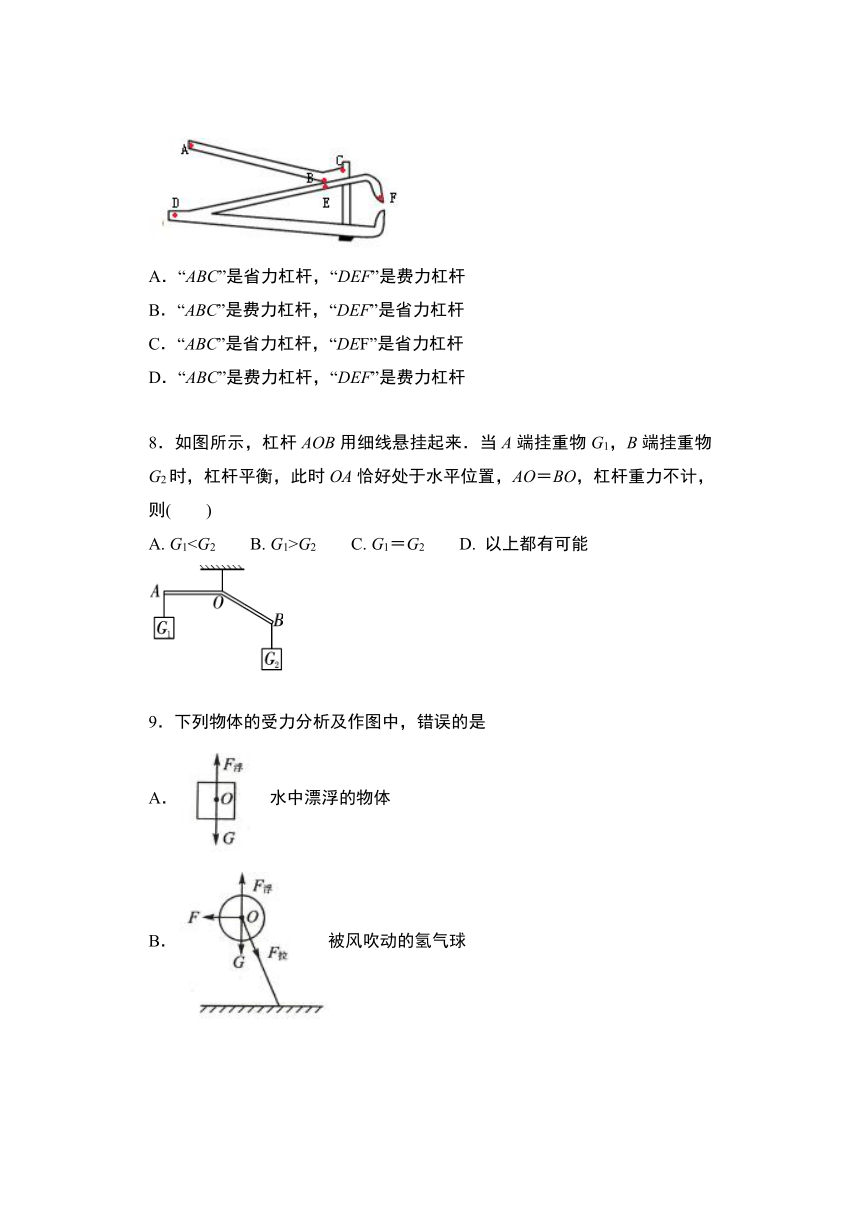

7．如图所示，“ABC”和“DEF”是指甲刀的两个杠杆，下列说法正确的是（　　）
A．“ABC”是省力杠杆，“DEF”是费力杠杆
B．“ABC”是费力杠杆，“DEF”是省力杠杆
C．“ABC”是省力杠杆，“DEF”是省力杠杆
D．“ABC”是费力杠杆，“DEF”是费力杠杆
8．如图所示，杠杆AOB用细线悬挂起来．当A端挂重物G1，B端挂重物G2时，杠杆平衡，此时OA恰好处于水平位置，AO＝BO，杠杆重力不计，则(　　)
A.
G1B.
G1>G2
C.
G1＝G2
D.
以上都有可能
9．下列物体的受力分析及作图中，错误的是
A．水中漂浮的物体
B．被风吹动的氢气球

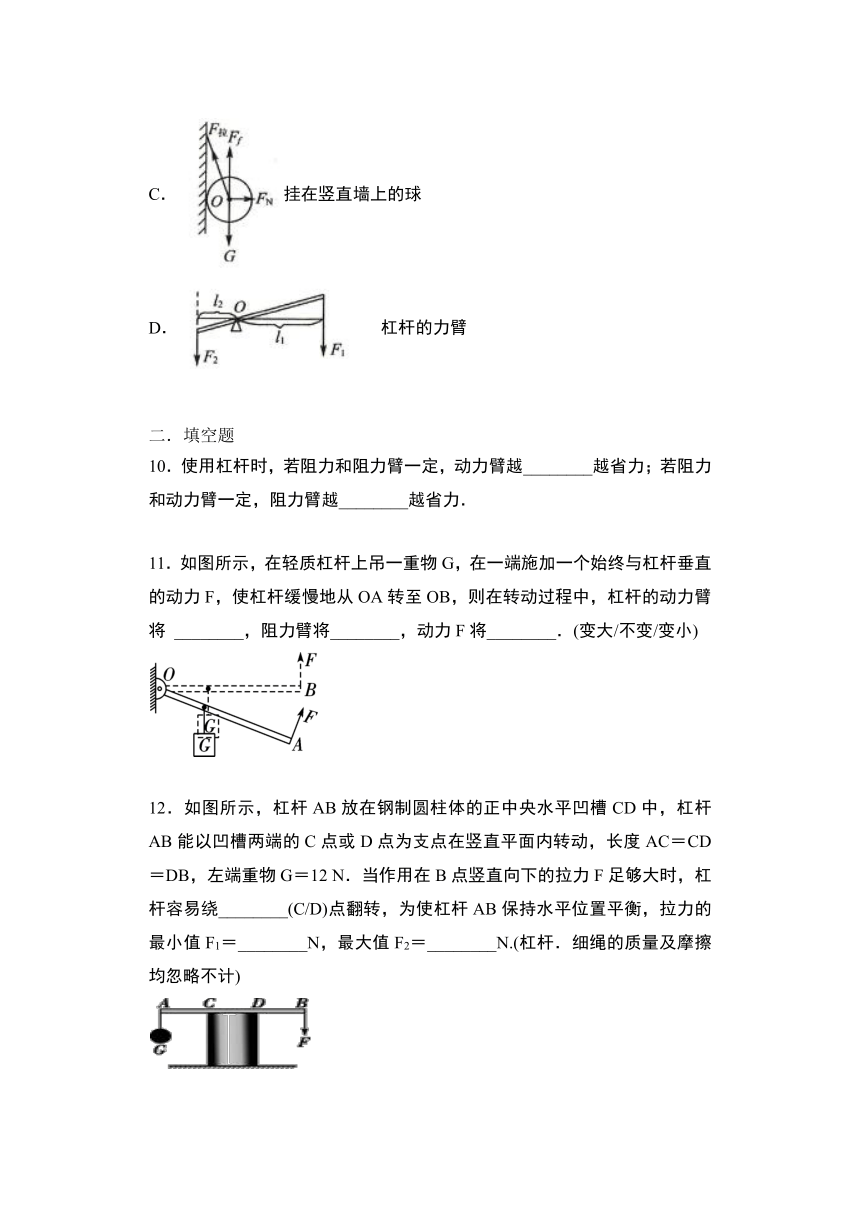

C．挂在竖直墙上的球
D．杠杆的力臂
二．填空题
10．使用杠杆时，若阻力和阻力臂一定，动力臂越________越省力；若阻力和动力臂一定，阻力臂越________越省力．
11．如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中，杠杆的动力臂将
________，阻力臂将________，动力F将________．(变大/不变/变小)
12．如图所示，杠杆AB放在钢制圆柱体的正中央水平凹槽CD中，杠杆AB能以凹槽两端的C点或D点为支点在竖直平面内转动，长度AC＝CD＝DB，左端重物G＝12
N．当作用在B点竖直向下的拉力F足够大时，杠杆容易绕________(C/D)点翻转，为使杠杆AB保持水平位置平衡，拉力的最小值F1＝________N，最大值F2＝________N.(杠杆．细绳的质量及摩擦均忽略不计)
13．小丽同学设计了如图所示的装置去测量金属块的重力，已知OA∶OB＝1∶3，用细绳把金属块悬挂于A点，用弹簧测力计在B点施加一个竖直向上的力，当OB杠杆水平静止时，弹簧测力计的读数为1.8N，则金属块的重力为_____N；当向容器中加水，金属块浸没于水中后，弹簧测力计的读数为1.2N，此时金属块所受的浮力为_____N；若保持杠杆在水平位置平衡，将弹簧测力计从竖直方向缓慢向左侧倾斜，则弹簧测力计的示数将_____（选填“变大”“变小”或“不变”）。
14．如果杠杆的动力臂是阻力臂的5倍，当杠杆平衡时，动力是阻力的
________．如果作用在杠杆上的动力是80
N，动力臂是40
cm，阻力臂是10
cm，当杠杆平衡时，阻力是________N.
15．如图，小科要用最小的力把一圆柱油桶推上台阶。
(1)下面四种推法中，哪种方法所需推力最小？______；（选填字母代号）
(2)若已知圆柱油桶重力为G，圆木直径为1米，台阶的高度为10厘米，则最小推力F多大______？
三．解答题
16．(1)如图所示，作出力F的力臂．
（2）如图是斜拉旅行箱的简化模型．画出它的动力臂L1和阻力臂L2．
（3）现将一石磙推上台阶，请你在图上画出最小力的示意图．
17．如图所示，一轻质杠杆OA可绕O点无摩擦转动，A端用绳子系在竖直墙壁的B点，在杠杆的C点悬挂一重为20
N的物体，杠杆处于水平静止状态．已知OA
长为50
cm，OC长为30
cm，∠OAB＝30°.
(1)
请在图中画出绳子对杠杆拉力F的力臂l1.
(2)
拉力F的大小是多少？
18．小军利用如图所示的装置测量某液体的密度ρ，他将同种材料制成的甲．乙两物块分别悬挂在轻质硬杆AB的两端，把甲浸没在待测液体中，调节乙的位置到C处时，硬杆AB恰好水平平衡。已知：OC=2OA，甲的体积是130cm3，甲．乙的体积比为13∶2，甲．乙两物块的密度为2.6g/cm3。
求：(1)液体的密度ρ大小；
(2)甲受到的浮力大小。
19．探究杠杆的平衡条件：
(1)
小王把杠杆放在支架上后，在图(a)所示位置静止，这时的杠杆处于
________(平衡/不平衡)状态．为了将杠杆调至水平位置平衡，他应将右端
的平衡螺母向________(左/右)调节．当杠杆在水平位置平衡时，杠杆自重的力臂为________cm.实验中使杠杆在水平位置平衡的好处是_____________．
(2)
如图(b)，在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡时，左边钩码离支点20
cm，右边挂钩离支点15
cm，每个钩码重为1
N，则此时弹簧测力计示数应为________N.
(3)
如图(c)，当杠杆在水平位置平衡时，与图(b)相比弹簧测力计示数将________(变大/不变/变小)，这是因为弹簧测力计拉力的力臂
________(变长了/不变/变短了)．
答案
一．选择题
1．
B
2．
B
3．
C
4．
B
5．
D
6．
C
7．
A
8．
A
9．
C
二．填空题
10．
长
短
11．
不变
变大
变大
12．
D
6
24
13．
5.4
1.8
变大
14．
1/5
320
15．
D
0.05G
三．解答题
16．
略
17．
24N
18．
（1）1.8g/cm3；（2）2.34N
19．
平衡
右
0
便于测量力臂
变大
变短
试卷第8页，总8页
