中小学教育资源及组卷应用平台

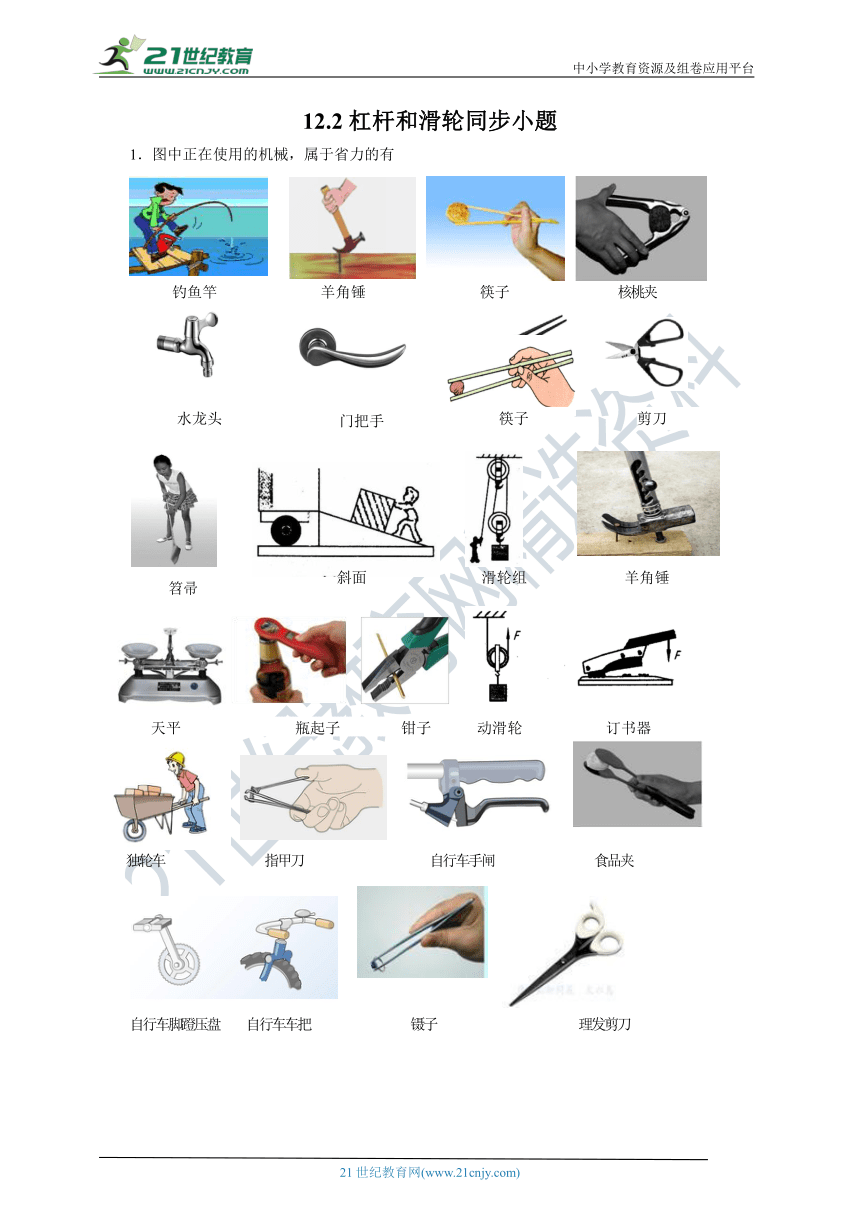

12.2杠杆和滑轮同步小题
．图中正在使用的机械，属于省力的有
SHAPE
\
MERGEFORMAT
碗夹
扳手拧螺丝
拖布挤水
铁锹除雪
拦门杆
捏开夹子
人的手臂

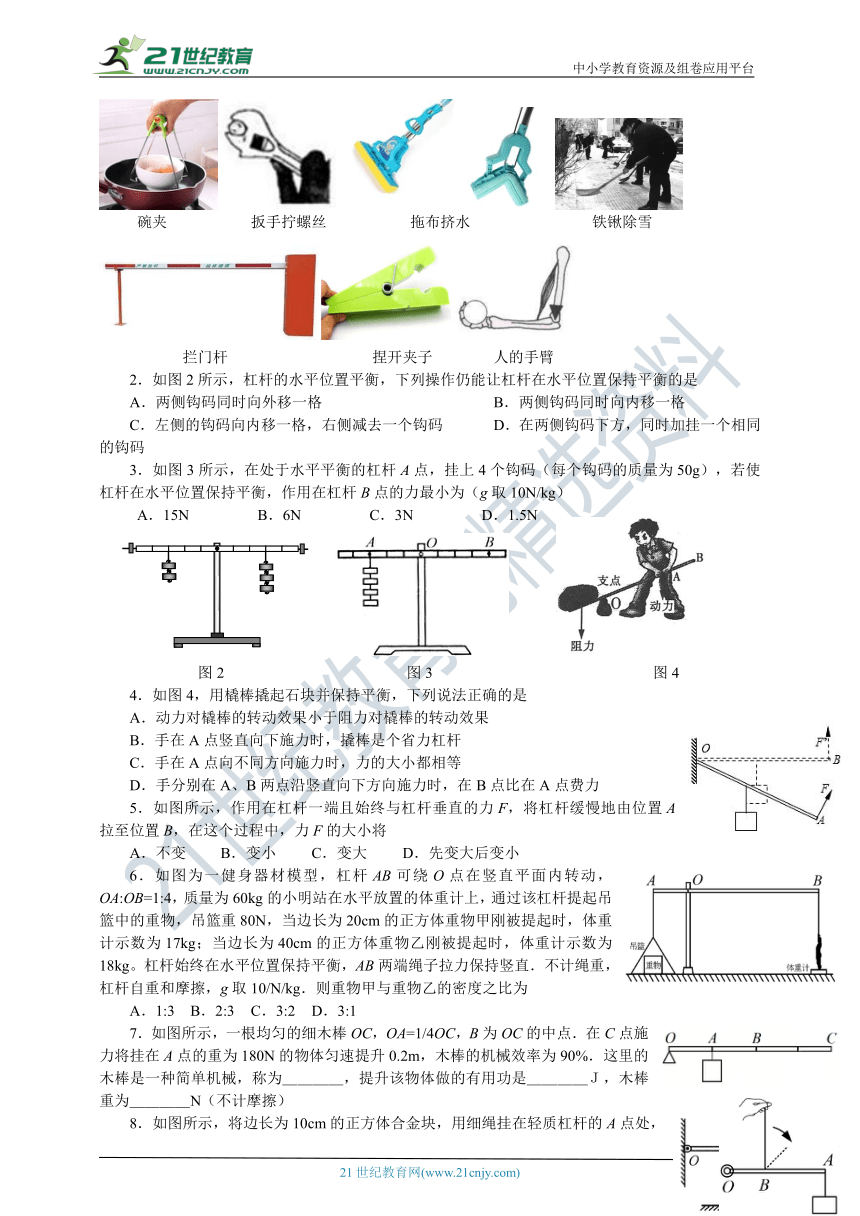

．如图2所示，杠杆的水平位置平衡，下列操作仍能让杠杆在水平位置保持平衡的是
A．两侧钩码同时向外移一格
B．两侧钩码同时向内移一格
C．左侧的钩码向内移一格，右侧减去一个钩码
D．在两侧钩码下方，同时加挂一个相同的钩码
．如图3所示，在处于水平平衡的杠杆A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为（g取10N/kg）
A．15N
B．6N
C．3N
D．1.5N
图2
图3
图4
．如图4，用橇棒撬起石块并保持平衡，下列说法正确的是
A．动力对橇棒的转动效果小于阻力对橇棒的转动效果
B．手在A点竖直向下施力时，撬棒是个省力杠杆
C．手在A点向不同方向施力时，力的大小都相等
D．手分别在A、B两点沿竖直向下方向施力时，在B点比在A点费力
．如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将
A．不变
B．变小
C．变大
D．先变大后变小
．如图为一健身器材模型，杠杆AB可绕O点在竖直平面内转动，OA:OB=1:4，质量为60kg的小明站在水平放置的体重计上，通过该杠杆提起吊篮中的重物，吊篮重80N，当边长为20cm的正方体重物甲刚被提起时，体重计示数为17kg；当边长为40cm的正方体重物乙刚被提起时，体重计示数为18kg。杠杆始终在水平位置保持平衡，AB两端绳子拉力保持竖直．不计绳重，杠杆自重和摩擦，g取10/N/kg．则重物甲与重物乙的密度之比为
A．1:3
B．2:3
C．3:2
D．3:1
．如图所示，一根均匀的细木棒OC，OA=1/4OC，B为OC的中点．在C点施力将挂在A点的重为180N的物体匀速提升0.2m，木棒的机械效率为90%．这里的木棒是一种简单机械，称为＿＿＿＿，提升该物体做的有用功是＿＿＿＿Ｊ，木棒重为＿＿＿＿N（不计摩擦）
．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0。撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa,（OB=3OA，g取10N/kg），画出F2的力臂。合金块的质量为______，F2的大小为________。
．如图，轻杆OA可绕O点自由转动，用细线将15N的重物挂在A处，小林在B处用竖直向上的拉力提住轻杆，OB和BA长度之比为3:5．下列问题中，轻杆始终在水平位置处于平衡．（1）此杠杆类型与＿＿＿相同（选填“钓鱼竿”或“羊角锤”）；（2）拉力大小为＿＿＿N；（3）若仅增加物重，则拉力的变化量和物重的变化量之比为＿＿＿；（4）若拉力方向变为图中虚线所示方向，则拉力将变＿＿＿．
．如图，轻质杠杆的OA∶OB=4∶1．放在水平地面上的物体甲的重力G甲=125N，底面积S甲=1×10-2m2．当杠杆水平平衡时，物体甲对地面的压强p甲=1×104Pa，则物体乙的重力G乙=＿＿＿＿＿．（请写出解题思路）
．如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计）。则杠杆左右两边的力臂之比为＿＿＿＿，1个甲球和1个乙球的质量之比为＿＿＿＿，甲球和乙球的密度之比为＿＿＿＿。
．轻质木杆AB可以绕O点转动，OA:OB＝3:1，A端细线下挂300N的重物静止在水平地面上，若使木杆保持水平位置，且重物对水平地面的压力为零，在B点要用＿＿＿＿＿＿N的力竖直向下拉。此木杆为＿＿＿＿＿＿（填“省力”或“费力”或“等臂”）杠杆。
．如图所示，质量不计的木板AB处于水平位置平衡，且可绕O点无摩擦转动，OA=0.2m，OB=0.5m，在A端挂一个重3N的物体甲，另一重2.5N的小滑块乙在水平拉力作用下，以0.1m/s的速度从O点匀速向右滑动，在此过程中，甲对地面的压力＿＿＿（选填“变大”、“变小”或“不变”），小滑块在木板上水平滑动的时间为＿＿＿s．
．如图装置，AB为水平轻质杠杆，O为支点，AO∶OB=4∶1，G1=150N，G3=160N，水平地面上物体G1通过细绳悬挂在A点，G2、G3、G4通过滑轮连接，滑轮悬挂于B点，G2恰好匀速下降，此时地面对物体G1的支持力为50N，则G2受到的重力为＿＿＿＿N。若用力F沿水平方向向右匀速拉动物体G4，使G2匀速上升，则力F的大小为＿＿＿＿N。（绳重及滑轮的摩擦不计）
．如图所示，一轻质杠杆AC可绕支点Ｏ自由转动，在B点挂一重为G的物体。为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力F的示意图。
．如图所示，曲杆在图示位置平衡（曲杆AOBC自重不计），O为支点，AO=60cm，OB=40cm，BC=30cm，请作出物体M受到重力的示意图和使杠杆平衡的最小动力F.
．如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L1和其受到的阻力F2
．如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。添加滑轮并完成滑轮组绕法。
．仔细阅读材料，根据材料提供的信息回答问题：
我们已经学过杠杆的力臂和杠杆的平衡条件，如果把这些知识稍加拓宽和延伸，就可尝试用新的方法来解决一些实际问题。有固定转动轴的物体在力的作用下处于静止或匀速转动的状态称为力矩平衡状态。物理学中把力和力臂的乘积叫做力对转动轴的力矩。力矩用M表示，即M=FL,式中L为力臂，力臂是转动轴到力的作用线的距离。在国际单位制中，力矩的单位是牛顿?米，符号为N?m。引入力矩概念后，杠杆的平衡条件可叙述为：使杠杆沿顺时针转动的力矩与使杠杆沿逆时针转动的力矩相等。用公式表示为：M顺=M逆。
（1）力矩的表达式为：M=＿＿＿，力矩的国际单位为＿＿＿。
（2）用垂直于门的力推门，推力F=80N，手到门轴的距离为0.3m，则F对门轴的力矩M为＿＿＿＿＿N?m。
（3）如图所示，一根均匀木棒OA可绕过O点的水平轴自由转动，现有一方向不变的水平力F作用于该棒的A点，使棒从竖直位罝缓慢转到偏角θ<90°的某一位罝（缓慢转动可视为匀速转动），设M为力F对转轴的力矩，对此过程中M和F的判断正确的是＿＿＿＿。（选填字母）
A.M不断变大，F不断变大B.M不断变大，F不断变小
C.M不断变小，F不断变大D.M不断变小，F不断变小
杠杆和滑轮
2、C
3、D
4、B
5、C
6、D
7、杠杆
36
10
8、（1）如图所示
（2）9kg
（3）52N
9、钓鱼竿
40
8:3
大
10、100
11、2∶1
1∶3
1∶3
12、900
费力
13、变小
2.4
14、200
80
15、16、17、18、19、（1）FL牛顿·米（或N-m）（2）
24
（3）A
钓鱼竿
羊角锤
筷子
核桃夹
笤帚
斜面
滑轮组
羊角锤
水龙头
门把手
筷子
剪刀
天平
瓶起子
钳子
动滑轮
订书器
独轮车
指甲刀
自行车手闸
食品夹
自行车脚蹬压盘
自行车车把
镊子
理发剪刀
A
O
B
G1
G2
G3
G4
A
O
F1
