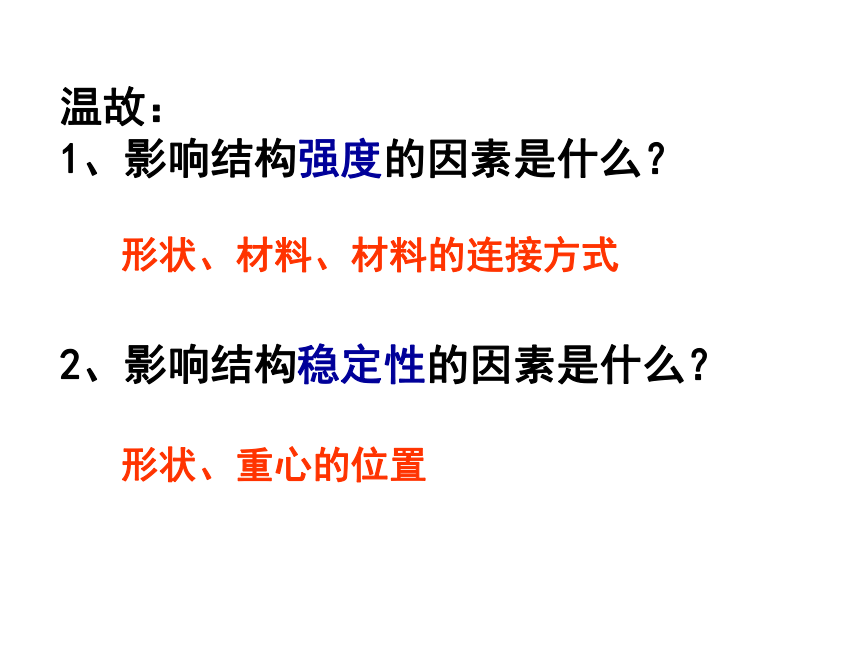

温故：
1、影响结构强度的因素是什么？
2、影响结构稳定性的因素是什么？
形状、材料、材料的连接方式
形状、重心的位置
流 程 及 系 统 设 计
一、观察以下流程图：
例1：奶粉生产基本工艺流程图
原料乳验收
杀菌
浓缩
喷雾干燥
出粉
制浆
除渣
纸浆上网
滤水
压榨、烘干
卷取
剪裁、打包

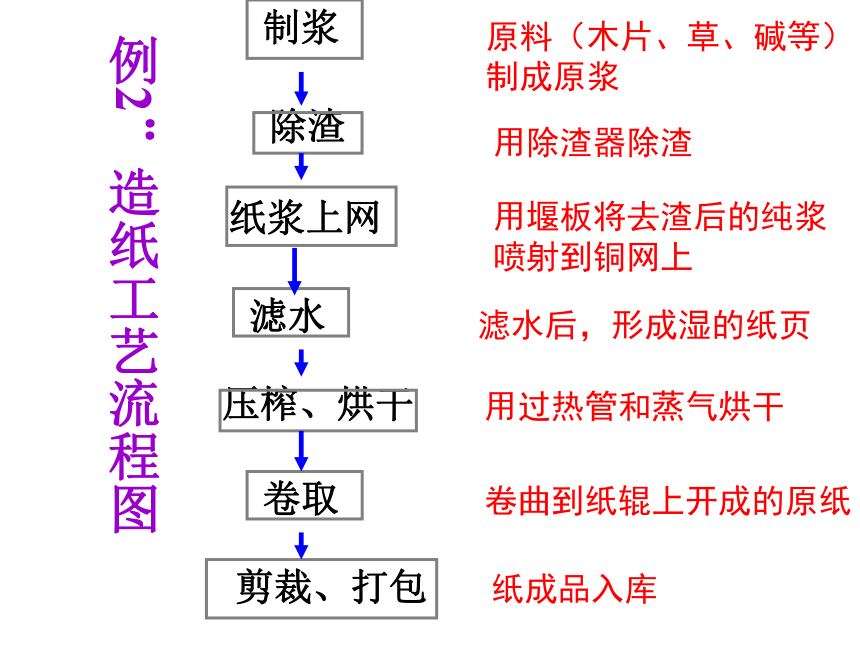

例2：造纸工艺流程图
原料（木片、草、碱等）
制成原浆
用除渣器除渣
用堰板将去渣后的纯浆
喷射到铜网上
滤水后，形成湿的纸页
用过热管和蒸气烘干
卷曲到纸辊上开成的原纸
纸成品入库
例4：水稻种植流程
栽(插)秧
除草、施肥、水管理
收割
播种,育秧
归仓、留种
望
闻
问
切
处方
例3：中医诊断工作流程
综上所述：
流程的两大
关键点：
环节：
时序：
输入输出框
菱形的是判断框
流程线
矩形框是处理框

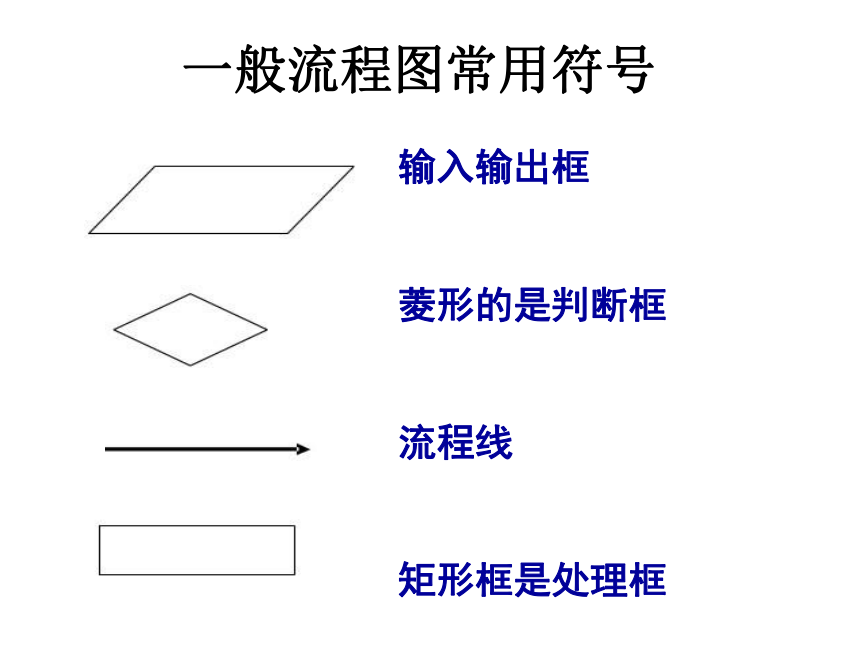

一般流程图常用符号

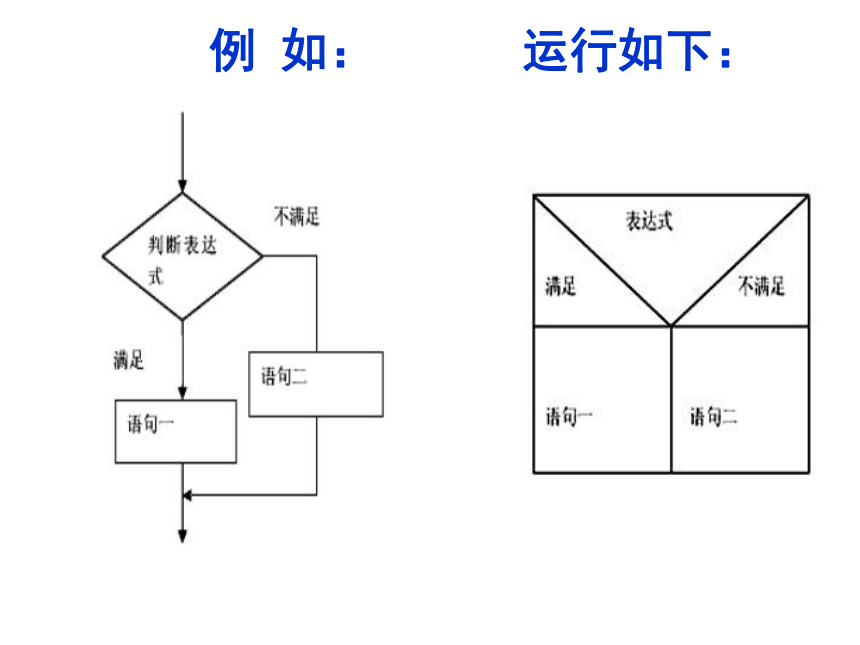

例 如： 运行如下：
二、流程优化的条件：
ATM
ATM
例1：
技术更新
（外部）
例2：改进内在机理，实现相同结果，
如不用洗衣粉的洗衣机。（内部）
离子发生器
案例 1：利用数控机床进行机械加工，首先要根据图纸要求，在电脑上编制加工程序，然后机床自动按程序进行加工，保证加工质量，提高生产效率。这一优化的条件是什么？
设备的改进、程序设计和自动控制思想的引入。
案例2：成本优化
方案 线路 路程(km)
1 ABCDA
2 ABDCA
3 ACBDA
4 ACDBA
5 ADCBA
6 ADBCA
46
51
47
59
58
51
46
由A出发经过BCD后再回到A点。
案例3：用全自动洗衣机洗衣一小时，用电饭锅煮饭30分钟，炒菜40分钟，吃饭30分钟，请画一合理的流程图。
洗衣
煮饭
炒菜
吃饭
系 统 与 设 计
一、如以下系统，理解系统三要素：
系统的名称 组成要素（部分）
台灯
学校的多媒体教室
手表
缝纫机
机头、面板、脚踏、皮带轮等
表壳、表带、表芯（包括发条、游丝、钻石、齿轮）
灯泡、灯座、灯罩、电线、开关
电脑、投影仪、音响设备、课桌椅、照明设备
二、系统的基本特征：
整体性：是系统最基本的属性。
部分与整体的关系
相关性：各元素间相互联系
部分与部分的关系
目的性：（功能性）
环境适应性：
基本特征
巴尔扎克雕像
木桶理论：一只沿口不齐的木桶，其存水量的多少？不取决于最长的那块木板，而取决于最短的那块木板。管理学中的“木桶理论”是指：人的能力大小是由他身上最劣质的素养决定的，一个企业成功的概率大小也是由这个企业的最薄弱的环节决定的，就像木桶的容水多少是由木桶最短的一块木板决定的一样。
新木桶理论：桶装水的多少，取决于最短的一块板子。传统的木桶定律是把木桶放在平面上来衡量的。但是，如果把木桶放置在一个斜面上的时候，木桶装水的多少就取决于最长的一块板子的长度。
现象 原因
一个和尚挑水吃,两个和尚抬水吃,三个和尚没水吃.
三个臭皮匠顶个诸葛亮
一着不慎,全盘皆输
丢卒保车
根据系统的整体性特征,解释表中所列的现象.
三个人共同构成一个系统,每个人都是其组成要素之一,如果三人之间的协作关系处理得不好,反而办不好事情.
三个臭皮匠构成一个整体,整体的功能大于单独个体功能之和.
在一个系统中,局部对整体的制约,部分的变化会影响整体的变化,甚至还会对全局产生决定性的影响.
为了整体的利益,要敢于舍弃局部利益.
故障 导致后果
车闸的橡皮松了
车把固定螺钉松了
链条断了
车轮的辐条断了
刹车不灵
自行车无法前进
车圈受力不匀而变形
方向把握不准
建筑物的梁、柱关系、钢材中的碳含量的高低与强度、硬度、韧性的关系。
相
关
性
的
例
子：
环境适应性的例子:
1、谈谈“春捂秋冻”的道理。
人自身是一个系统，春天穿多一些是对冬天的一种适应，秋天穿少一些是对夏天气候的和向冬天过渡的一种准备。两者都是为了使人的身体逐渐适应气温的变化而不致于生病。
2、家用电冰箱为什么不能紧贴墙壁放置，而应该与墙保持一定的间距？
目的是为了有一个适当的散热空间，以保持它能正常工作。
会徽“欢乐的U”，是深圳2011年世界大运会举办理念的象征，是营造大运会形象景观的基础，是向世界展示中国、深圳的文化特征、城市形象和人文精神的载体。
以红、绿、黄、蓝、黑为基色，五种色彩的圆点组合成一个U形，五彩圆点自由地排列在U的图形中；黑色的英文字。“Universiade”代表着世界大学生运动会的英文名称；“SHENZHEN2011”代表着举办城市深圳和举办时间2011年；五颗星是国际大体联的标志。
U的释义：大学（University)；你(You)；联合(Union)；世界宇宙(Universe)；也可以理解为深圳的海湾，比如大鹏湾，五大洲不同肤色的大学生聚集大鹏湾；U的半环形，象征容纳和开放。
圆点的释义：
每个圆点作为会徽的一个元素， 没有固定含义，可以有多种想像，完全是一个开放的标志，可以自由放大、缩小、聚集、裁剪，可以演化成不同的事物，变化出各种具象的图形，在大运会的各种场 合自由运用。其多元的意义，具体归纳为六个标题——欢乐的U、开放的U、包容的U、青春的U、世界的U、未来的U。
