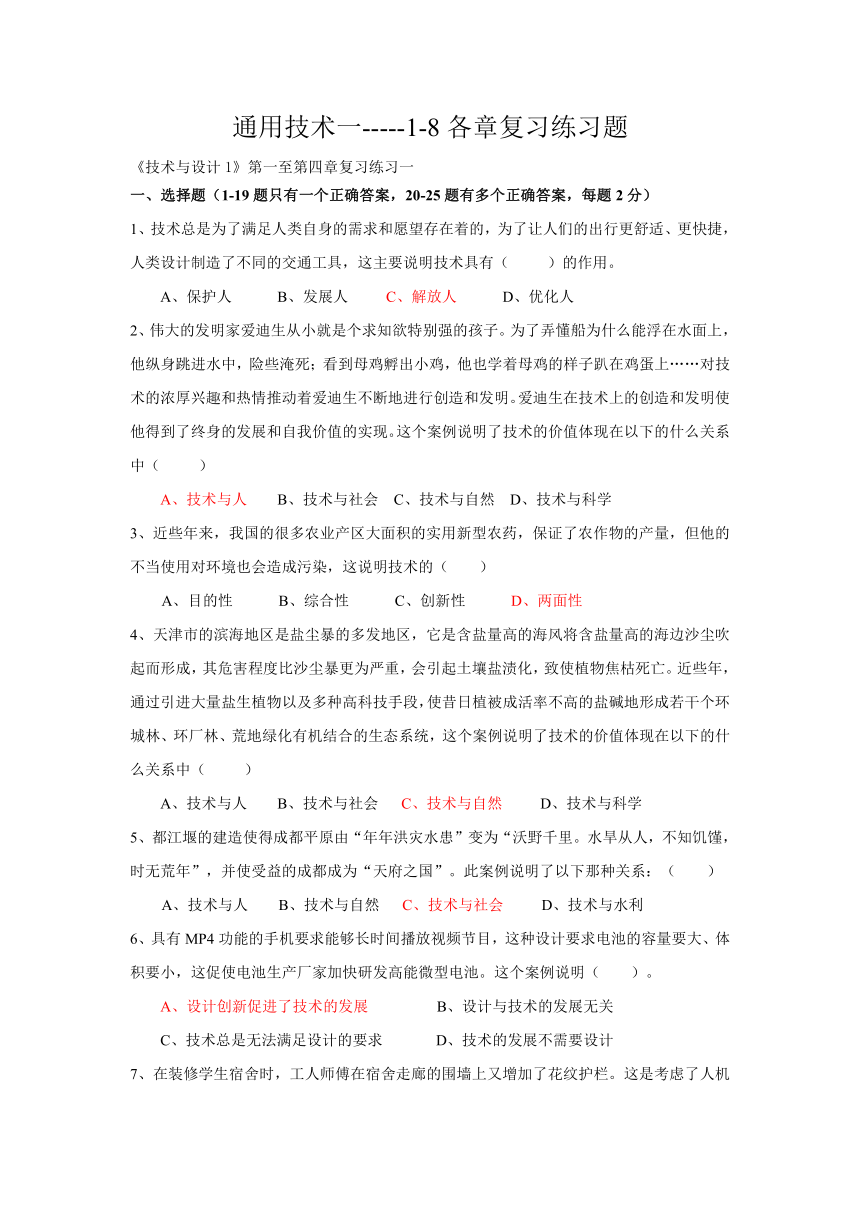

通用技术《技术与设计1》第一至第八章各章复习练习题

通用技术一-----1-8各章复习练习题
《技术与设计1》第一至第四章复习练习一
一、选择题（1-19题只有一个正确答案，20-25题有多个正确答案，每题2分）
1、技术总是为了满足人类自身的需求和愿望存在着的，为了让人们的出行更舒适、更快捷，人类设计制造了不同的交通工具，这主要说明技术具有（ 　 ）的作用。
A、保护人 B、发展人 C、解放人 D、优化人
2、伟大的发明家爱迪生从小就是个求知欲特别强的孩子。为了弄懂船为什么能浮在水面上，他纵身跳进水中，险些淹死；看到母鸡孵出小鸡，他也学着母鸡的样子趴在鸡蛋上……对技术的浓厚兴趣和热情推动着爱迪生不断地进行创造和发明。爱迪生在技术上的创造和发明使他得到了终身的发展和自我价值的实现。这个案例说明了技术的价值体现在以下的什么关系中（ 　 ）
A、技术与人 B、技术与社会 C、技术与自然 D、技术与科学
3、近些年来，我国的很多农业产区大面积的实用新型农药，保证了农作物的产量，但他的不当使用对环境也会造成污染，这说明技术的（ ）
A、目的性 B、综合性 C、创新性 D、两面性
4、天津市的滨海地区是盐尘暴的多发地区，它是含盐量高的海风将含盐量高的海边沙尘吹起而形成，其危害程度比沙尘暴更为严重，会引起土壤盐渍化，致使植物焦枯死亡。近些年，通过引进大量盐生植物以及多种高科技手段，使昔日植被成活率不高的盐碱地形成若干个环城林、环厂林、荒地绿化有机结合的生态系统，这个案例说明了技术的价值体现在以下的什么关系中（ ）
A、技术与人 B、技术与社会 C、技术与自然 D、技术与科学
5、都江堰的建造使得成都平原由“年年洪灾水患”变为“沃野千里。水旱从人，不知饥馑，时无荒年”，并使受益的成都成为“天府之国”。此案例说明了以下那种关系：（ ）
A、技术与人　　B、技术与自然 　C、技术与社会　　 D、技术与水利
6、具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池。这个案例说明（ ）。
A、设计创新促进了技术的发展 B、设计与技术的发展无关
C、技术总是无法满足设计的要求 D、技术的发展不需要设计
7、在装修学生宿舍时，工人师傅在宿舍走廊的围墙上又增加了花纹护栏。这是考虑了人机关系的什么目标（ ）
A、高效 B、健康 C、舒适 D、安全
8、在百米起跑中，运动员用力向后蹬起跑器，起跑器给运动员以向前的推力，起跑器的设计主要体现了人机关系中的（ ）目标。
A、高效 B、健康 C、舒适 D、安全
9、天津市地铁在建设过程中充分考虑无障碍设计，例如卫生间降低洗手盆的高度，距地面70厘米，在坑位两侧增设栏杆、扶手；地面盲道将沿行走路线全部铺设；建设轮椅爬梯等等，这些设计说明在实现合理人机关系过程中要处理好的（ ）关系
A、普通人群和特殊人群需求 B、人的心理和生理需求
C、人的静态尺寸和动态尺寸 D、信息如何交互的问题
10、设计的一般过程包括：①发现与明确问题②制作模型或原型③制定设计方案④产品的使用和维护⑤测试、评估和优化。正确的顺序是 （ ）
A、①②③④⑤ B、①③②⑤④ C、③①②④⑤ D、⑤④①③②
11、“虽有乎千金之玉卮，至贵而无当，漏不可盛水……”这句话出自2000多年前战国时期思想家韩非子之口。意思是说：一个酒杯价值千金，但若是它漏了不能盛酒，也就失去了基本的功能，就没有了使用价值。它说明了设计必须要符合什么原则？（ ）
A、美观原则 B、经济原则 C、实用原则 D、技术规范原则
12、某品牌的月饼推出了木盒礼品系列，每一个大木盒里还有一个小木盒，然而，精美的包装很快就变成无用的垃圾。由此造成的浪费相当于每年要毁掉一片相当规模的树林。这种月饼的包装设计违背了（ ）原则？
A、道德原则 B、经济原则 C、实用原则 D、可持续发展原则
13、在第一次世界大战后，各国都对他们阵亡的士兵进行了统计，发现有相当比重的士兵因头部中弹而死。后来各国就研制了钢盔来保护士兵的头部。在这个案例中发现问题的途径和方法是（ ）
A、观察日常生活 B、收集和分析信息 C、技术研究 D、技术试验
14、为2008年北京奥运会吉祥物“福娃”不受侵犯，该公司应进行技术的（ 　）保证。
A、综合性　　　 B、两面性　　 C、专利性　　　D、目的性
15、建造一座桥梁必须具有力学、地质学、气象学等方面的知识，说明了技术具有：（ ）
A、目的性 B、创新性 C、综合性 D、两面性
16、鲁班上山，手被野草划破，鲁班奇怪“为什么小小的一根草这样锋利？”，他把草折下来细心观察发现草的两边都长有许多小细齿，经过试验，鲁班由被锯齿形的草划破手而发明了锯。在这个案例中发现问题的途径和方法是（ ）
A、观察日常生活 B、收集和分析信息 C、技术研究 D、技术试验
17、现在市场上有一种奶瓶，如图所示，与传统奶瓶最大区别是加了一根底端插有带孔小钢球的软管，这样无论奶瓶水平放置，还是倾斜、倒立，婴儿总能喝着水，而且不至于呛着。试分析该奶瓶设计主要体现了哪项设计原则？（ ）
A、美观原则 B、实用原则 C、创新原则 D、技术规范原则
18、对不同品种的水稻进行对比试验，这种试验方法是（ ）
A、模拟试验法 B、优选试验法 C、移植试验法 D、强化试验法
19、2008年，我国南方持续暴雪，导致高速公路大范围瘫痪，融雪剂一时成为市场的抢手货，用量剧增。但融雪剂其实是把“双刃剑”：它在融化冰雪、保障道路畅通的同时，如果使用不当，也会对路面、汽车底盘以及周边的草坪和树木产生较大的危害。这个案例说明技术具有（ ）性质。
A、目的性 B、综合性 C、创新性 D、两面性
20、瓦特发明的这个蒸汽机是一种成本效益合理的动力机器，它改变了人类过去完全靠人力、畜力、水利作为主要动力的历史，形成了一个以动力技术为主导技术，以机器加工、蒸汽动力、铁路运输等技术为主导技术圈的技术体系，把人类从手工业时期带到了机器时代。这个案例说明（ ）
A、技术的发展需要发明和革新
B、技术往往综合运用多个学科、多方面的知识
C、技术的创新是一个艰难而曲折的历程
D、技术发明对技术发展具有巨大的推动作用
21、下列有关设计含义的叙述中，正确的是（ ）
A、技术世界中的设计，其核心是技术设计。
B、一般意义上的设计指的是技术设计、艺术设计等。
C、从本质上说，设计是一个问题求解的过程。
D、设计是一个有计划的创新活动，它有着科学合理的基本工作程序。
22、下列有关人机关系中“机”的理解正确的是（ ）
A、机器 B、工具 C、劳动保护工具 D、人所处环境
23、关于设计的评价中对最终产品评价的依据（ ）
A、参照产品设计的一般过程 B、参照设计的一般原则进行
C、参照事先制订的设计要求 D、参照一定的考试规范要求
24、从评价的对象来看，设计的评价可以分为（　 　）
Ａ、设计者的评价　　　 Ｂ、他人的评价　　
Ｃ、对设计过程的评价　　 Ｄ、对设计成果的评价
25、在设计过程中和设计完成后，根据不同的内容和交流对象，人们进行设计交流的方式有（　　　）
　　Ａ、口头语言　　　 Ｂ、技术图样　　　
Ｃ、模型　　　　 Ｄ、计算机演示、网页
二、填图（下图的是产品设计的一般过程，请将正确答案的序号填入空白处，15分）
A、制定设计方案（多种）并进行权衡，决策优化，选定方案
B、调查收集设计所需的信息、数据、资料
C、申请专利
D、评价、提出改进意见
E、明确问题
E/B/A/D/C
三、简答题（20分）
1、我们在乘坐电梯到某一楼层去的时候会发生很多人机关系，请至少列举四个。
人与电梯门
人与电梯外按键
人与电梯厢
人与电梯内按键
2、简答题：请根据产品设计的一般原则，采用坐标图法评价一下你学习时候使用的台灯，并作出相关评价说明。
坐标图法 参考p70
3、仔细观察下图，指出人机关系存在不合理的地方，并提出改进意见。
车棚离校门太远
小卖部、电话亭离学生（教学楼）太远
教学楼离马路太近
操场和运动场相距太远
实验楼和教学楼太远
人行横道附近马路的两红黄绿灯应在人行横道左右两侧，同时应在人行横道方向设置有红绿灯
四、综合实践题：（20分）
高一（3）班赵梅同学在完成了纸张的结构造型与强度的试验之后撰写了如下的试验报告；
　　试验目的：探究纸张的结构造型与强度的关系。
试验准备：
大小相同的张纸若干，胶水，高度相同的木块两块（用做支架），不同质量的砝码若干，试验记录纸，试验报告书。
试验过程：
1.取一张纸片放在支架上，再将砝码放于纸片上，观察试验现象并记录纸片所能承受的砝码的质量。
2.将其余纸张通过折叠、卷曲等操作，制作成不同的造型（必要时用胶水粘贴），再放于支架上，然后放上砝码，分别记录不同造型的纸张所能承受的砝码的质量。
3.列表比较各次试验中不同结构造型的纸张的强度。
试验总结：
物体的造型对强度有很大的影响，在现实生活中，有很多事例都是通过改变物体的结构造型来增加物体的强度的。
①这个试验报告中包含哪些内容？（5分）
试验目的、试验准备、实验步骤、试验记录、试验总结等
②技术试验是一种探索性的实践活动，试验者应具备什么品质？（5分）
科学的精神、严谨的态度、顽强的毅力
③你觉得该技术试验是否合理？进行相应评价。（5分）
《技术与设计1》第一至第四章复习练习二
一、选择题
1、关于技术，下面说法正确的是：（ ）
A．技术最早源于人类寻找、生产食物，制作衣服和与野兽搏斗等生存的基本需要。
B．早期技术是以科学知识为基础的。
C．技术的任务是认识世界。
D．技术与科学没有任何关系。
2、技术的产生和发展满足了人们的需求，它的作用体现在（ ）
A．发展人 解放人 保护人 B．保护人 优化人 满足人
C．幸福人 解放人 满足人 D．保护人 解放人 满足人
3、据浙江某报纸报道，手工设计的老式的家用缝纫机价格只有100多元，而浙江某民营企业家与中科院计算所合作，利用先进的电脑技术，设计了一款家用电脑缝纫机，可以卖到7000多元。这种新的缝纫机上有一个USB接口，只要插上U盘，缝纫机就会自动将U盘中的图案绣到布料上。这个案例主要说明了（ ）
A．技术的发展离不开设计 B．技术更新对设计产生主要影响
C．设计具有丰富的内涵 D．技术进步制约设计的发展
4、据某报纸2007年9月21的报道，杭州市将采购的1000辆新空调公交车，某公司参加招标的是一辆设置了可伸缩踏板的新型空调公交车（如图所示）。该公交车的设计主要考虑到了：( )
A.静态的人和动态的人 B.信息的交互
C.人的生理需求和心理需求 D.普通的人与特殊的人
5、下列活动是科学活动而不是技术活动的是（ ）。
A．蒸汽机的制造 B．电视的转播 C．万有引力的发现 D．桥梁的设计
6、19世纪80年代，人们成功地将用汽油作燃烧的内燃机用于驱动车辆，方便和改善了人们的出行和交通状况，但同时也产生了汽车尾气污染空气的不良后果。这个事实告诉我们( )
A．应该停止使用汽车 B．应该正视和减少技术两面性带来的负面影响
C．当初就不应该发明内燃机 D．应该重新使用蒸气机驱动车辆
7、 嫦娥一号卫星平台充分继承“中国资源二号卫星”的现有成熟技术，并进行适应性改造。所谓适应性改造就是在继承上的创新，突破一批关键技术。嫦娥一号的研制属于（ ）。
A．科学发明 B.技术发明 C.技术革新 D.科学发现
8、2007年9月6日晚，郑州某高校一名大二女生从宿舍的上铺意外摔下死亡。这说明此高低床没有实现人机关系的目标是（ ）
A. 高效 B. 安全 C. 舒适 D. 健康
9、张红同学发明了“方便握笔器”，该作品参加了市青少年科技创新大赛并得了高奖，但某工厂生产了该作品大量投放市场获得了很高的经济效益，于是王勇向法院提起了诉讼，但法院却不予受理。这是因为（ ）
A．王勇参加比赛公开了作品的内容 B．没有申请专利
C．作品太简单不予受理 D．王勇的发明已经过期
10、某厂家将锅的长手柄设计成可拆卸式，以减小包装体积，节省运输空间。该可拆卸式手柄的设计体现了设计的( )
A．经济原则 B．美观原则 C．技术规范原则 D．道德原则
11、北京奥运会的主场馆，从其设计到正式启用，经历的设计的一般过程包含（ ）
①制定设计方案 ②发现与明确问题 ③制作模型或原型 ④使用和维护 ⑤测试、评估及优化
A．①②③④⑤ B．①②④⑤③ C．②①③④⑤ D．②①③⑤④
12、光能手机应用先进的太阳能技术，机身表面被太阳能电池板覆盖，在阳光、多云、阴天、灯光、烛光下，均可随时为手机锂电池充电。光能手机的研制与开发，体现了下列选项中的（ ）设计原则。
A.安全性 B.美观性 C.可持续发展 D.技术规范性
13、摩托罗拉公司生产的一款直板手机W233，手机外壳是使用回收的矿泉水瓶、牛奶瓶等再生塑料，各种说明书、宣传册、保修卡等纸张全部采用了再生纸张，还附带预付费信封，方便用户将废旧手机寄回摩托罗拉公司进行回收。对这种手机的设计原则进行评价最恰当的是( )
A．考虑到实用性，该款手机设计功能越多越好
B．预付费信封加大了成本，违反了设计的经济性原则
C．该设计充分体现了设计的可持续发展原则
D．采用不对称设计，使产品外观更加新颖、独特
14、“智能垃圾桶”的发明者王希哲说，有一次他扔垃圾时懒得动，远远地往垃圾桶一抛，但丢不中，只好走进去重新捡起再丢。他想，残疾人和老年人是不是更不方便呢？于是他决心造一个智能垃圾桶，从而开始了发明“智能垃圾桶”的全过程。根据你所学的设计过程，你认为这位发明者首先要做的是（ ）
A．提出设计项目，明确设计要求 B．收集设计所需要的信息
C．绘制三视图 D. 提出解决问题的多个设想
15、小王是班级课代表，每天需要发讲义和练习纸，于是他决定制作一种既快捷又正确的电子数页器。他选择了四种传感器：应力应变片传感器、百分传感器、光电传感器及声控传感器。通过制作模型，进行技术试验，对收集到的数据进行分析，得出声控传感器的效果最好。在该案例小王采用了（ ）
A．虚拟试验法 B．模拟试验法 C．优选试验法 D．强化试验法
16、钻头(即麻花钻)是机械行业中用途最广泛和最常用的消耗性工具。小张在工厂修磨钻头的实践中发现手工修磨钻头无依靠及参照物，影响到工作的精度和质量，于是开发研制了 “钻头刃磨器”。成功地解决了磨钻头困难的问题。“钻头刃磨器”课题的发现来源于( )
A．观察日常生活 　　B．技术试验和技术研究　　 C．收集信息和分析信息 D．专家的指点
17、2007年6月14日，信息产业部颁布新款手机的充电器都要统一使用新标准。目前，已经有14家企业生产的15种型号的统一接口手机充电器通过了国家验证，这一标准的颁布主要体现了：（ ）
A．道德原则 B．美观原则 C．技术规范原则 D．可持续发展原则
18、小明到电器商场去购买电冰箱，导购员介绍某款冰箱时说：“这款电冰箱采用了无氟制冷技术，外壳和部件是采用可回收的新型工程塑料制成的。”导购员的介绍主要是针对产品的（ ）进行评价的。
A．环保性能 B．牢固可靠 C．操作方便 D．性能价格比
19、人类的文明和发展不断经历着“发现问题、设计方案、解决问题”，可见发现问题是十分重要的，而这个世界中问题又是无处不在的。我们很难发现问题的主要原因是（　　）
A．没有作必要的问卷调查 B．缺乏发现问题的意识
C．没有前辈的引导 D．问题太多以至无法确定解决哪个问题
二、非选择题
2、（2009年会考题）现对三家不同企业生产的同型号统规格的工字型钢材进行性能测试，采用悬挂重物的方式进行，测试方案如图。被测钢材和两固定杆均采用刚连接，且各测试工字型钢材的长度,悬挂点位置，悬挂重物的重量均相同。测试数据如下：
企业1的工字型钢材 企业2的工字型钢材 企业3的工字型钢材
弯曲距离（mm） 2 9 7
工字型钢材在测试过程中产生何种形变？(2分)
(2)若将被测钢材两端的固定高度同时上升20cm，____________(“会”/“不会”)影响测试的结果。(2分)
(3)请根据测试数据表，简述三家企业的工字型钢材的抗弯性能的优劣。若某工业厂房建设中需要使用工字型钢材作梁，你认为最好选用上述那家企业的钢材 (2分)
2、小明对办公室饮水机进行了仔细的观察，发现饮水机热胆内的水是以“烧烧停停”的方式保温的。
⑴小明画出了饮水机保温自动控制系统的部分框图（如图甲所示），请你帮助他完成该方框图，在图甲有“ ▲ ”处填上相应内容。（4分）
⑵该系统是 ▲ （选填“开环”或“闭环”）控制系统。（2分）
⑶小明发现办公室的饮水机经常在没人时电源还开着。为了解决这一问题，他尝试设计一个能自动控制电源的控制系统，通过红外线传感器获取几米以内的人体热辐射信号来控制电源的开启或关闭。小明设计的控制系统方框图如图乙所示，继电器内有一开关，开关的打开或闭合由控制电路控制，该开关可以控制220V电源的通断。请在图乙上有“ ▲ ”处填上相应的内容。（6分）
1 2 3 4 5 6 7 8 9 10
A A B D C A C B B C
11 12 13 14 15 16 17 18 19 20
A D C A D B A D D A
21 22 23 24 25 26 27 28 29 30
C A B B D C B C A D
31 32 33 34 35
A A C A B
《技术与设计1》第五至第八章复习练习一
一、单项选择题（第8题共9分，其余每题3分，共13题，45分）
1 2 3 4 5 6 7 8 9 10 11 12 13
A C B D A B C D C A C C B D C
1、产品设计的三要素是（ a ）
A、物、人、环境 B、美观、实用、经济
C、结构、功能、安全性 D、高效、健康、舒适。
2、正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间的夹角是( c )度
A、60 B、90 C、120 D、180
3、在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用（ b ）比较合适。
A、口头语言 B、技术图样 C、图表 D、模型
4、钳工工艺是一种常用工艺，下面不属于于钳工加工方法的是（ d ）。
A、攻丝 B、矬 C、錾 D、刨削
5、三视图的投影规律对应关系按顺序是（ a ）
主、俯视图（ ）；主、左视图（ ）；俯、左视图（ ）。
A、长对正 高平齐 宽相等 B、宽相等 长对正 高平齐
C、高平齐 宽相等 长对正 D、没关系
6、木桶要经久耐用，必须有一定的强度，这对木桶的（ b ）提出了要求。
A、加工工艺 B、装配工艺 C、检测工艺 D、表面处理工艺
7、划线就是在代加工的材料上用相应的工具划出加工部件的轮廓线或基准点和基准线。划线的一般步骤包括（1）冲眼；（2）划轮廓线；（3）划出基准；（4）划尺寸线，正确的顺序是（ c ）
A、（1）（2）（3）（4） B、（3）（4）（1）（2）
C、（3）（4）（2）（1） D、（3）（1）（4）（2）
8、下列事例中，属于模仿法构思方案的是（ d ），属于联想法构思方案的是（ c ），属于奇特性构思法构思方案的是（ a ）。
A、利用人体热量点亮的台灯 B、汽车设计草图
C、古人坐爆竹上天 D、自动调焦镜头
9、三视图中的主视图要能准确反映物体的主要形体特征，以下视图中最适合作主视图的是（ c ）。
10、以下操作错误的是（ c ）
A、 B、
C、 D、
11、倒放的圆锥的三视图是：（ b ）
A、 主视图和左视图都是三角形，俯视图是一个圆
B、 主视图和左视图都是三角形，俯视图是一个圆和圆心
C、 主视图和俯视图都是三角形，左视图是一个圆
D、 左视图和俯视图都是三角形，主视图是一个圆
12、在制造不同产品的原型或模型时，虽然工艺过程不近相同，但一般的顺序都符合①准备工具和设备②选择合适的材料③加工④装配⑤划线⑥评价⑦表面处理（ d ）。
A、①②③④⑤⑥⑦ B、①②⑤③④⑥⑦
C、②①③④⑤⑦⑥ D、②①⑤③④⑦⑥
13、产品说明书的作用不包括（ c ）
A、使用户恰当的使用该产品
B、使用户掌握该产品的使用方法
C、使用户能维修该产品
D、使用户安全的使用该产品
二、填空题（每空1分，共7题，15分）
1、标准件是指 经过优选、简化，统一并给以标准代号的零件或部件 。
2、技术语言是一种在技术活动中进行 信息交流的 特有的语言形式，不同的技术语言适用于不同的 应用范围 ，具有不同的功用。
3、工艺是指利用 工具 和设备对原材料、 半成品 进行技术处理，使之成为产品的方法。
4、要制定出最佳方案，还必须根据 设计要求 与 设计原则 对各个方案进行权衡。
5、常见的金属表面处理方法有 表面刷光 、 喷涂油漆 、 镀层 等。
6、完整的尺寸标注应包含 尺寸界线 、 尺寸线 和 尺寸数字 三个要素。
7、产品的设计应充分估计到产品使用过程中可能会发生的各种故障，并通过 用户手册 或 使用说明书 等途径向用户介绍检查与排除简单故障的办法以及产品维修站点。
三、简答题（每题5分，共4题，20分）
1、学生戴的眼镜中包括哪些标准件？使用标准件的好处主要有哪些呢？
眼镜中的螺丝、镜架、鼻托等都是标准件，使用标准件主要是能简化制作过程，又能实现通用通换，方便产品的维修和保养，延长产品的使用寿命。
2、识读机械加工图的方法是什么？
（1）读标题栏
（2）分析视图，想出零件的形状
（3）分析尺寸
（4）了解技术要求
（5）综合考虑
3、请简述在钻孔时应如何安全操作。
二要：操作要集中注意力，钻孔要带防护眼镜，以防飞钻屑出伤害眼睛。
二不：不准戴手套操作，以防钻头卷住手套而伤害手指；不能用手直接扶持小工件、薄工件，以免造成伤害事故。
4、请写出产品说明书的一般结构，以及各结构的内容和要求。P159
四、综合题（第1题8分，第2题12分，共20分）
1、请画出下列立体图形的三视图。
2、水壶，是学生一天中必不可少的生活用品，中小学生正处在生长发育期，需要及时补充水分。同时，他们也在逐渐形成自己的人生观，价值观，审美观。如何设计一款符合中小学生心理，且具有安全、实用、便携等性质的多功能中小学生适用水壶？请在下面空白处进行设计分析，写出主要构思过程，影响设计的主要因素，并尝试填写下表。要求要考虑到设计的三要素，并采用草图呈现出设计方案，对方案进行权衡、优化。
产品设计方案
产品名称
设计分析 人
物 基本功能
附加功能
结构分解 部件名称 材料 构思方法
环境
产品呈现图
方案权衡 实用 美观 创新 稳定性 安全性 环保性 易加工 成本
附 方案的构思方法简介（一个产品的设计，可能需要综合多种方案的构思方法）
草图法 呈现设计构思，进行设计交流，激发新的灵感，形成新的构思。
模仿法 通过别人的想法、构思，激发自己的灵感，触动自己的思维。
联想法 不一定一次成功，可能为构思找到一种方法或一条形成方案的途径。
奇特性构思法 以前没有的，产生于某种需求，一时突发奇想。新颖、独到。
《技术与设计1》第五至第八章复习练习二
一、选择题
1．在构思衣帽架设计方案之前，应该做的是（ ）
A．制造模型 B．进行设计分析 C．确定制造工艺 D．绘制加工图
2．如图所示的工具中，不属于金属加工的工具是（ ）
3．手工锯割时下列属于错误操作的是（ ）
A．安装锯条时锯齿朝向应向前
B. 起锯时用左手大拇指贴住，锯条起锯角要小
C．推锯加压，回拉不加压
D. 为了提高效率锯割的速度要尽量快一点
4．金属材料划线的一般步骤为( )①冲眼 ②划尺寸线 ③划轮廓线 ④划出基准
A．①②③④ B. ④②③① C. ④①②③ D. ④③②①
5．在绘制正等轴测图时，确定长(x向)、宽(Y向)、高(Z向)的三轴之间的夹角是 ( )
A．1500 B．900 C．1200 D．300
6．我们在进行产品设计分析时,首先要考虑的主要因素是（ ）
A．美观、实用、经济
B. 环保、经济、安全
C．人、物、环境
D. 结构、稳定、功能
7．如图所示是某同学绘制的零件加工图纸，其中尺寸的标注有错误的地方有（ ）
A．一处
B．两处
C．三处
D．四处
8．自行车采用了螺栓、螺母等许多标准件，厂家在设计该类产品时，使用标准件的目的是（ ）
A. 提高产品的美观性
B. 实现通用互换，降低生产成本
C. 环保和可持续发展
D. 减少零件数量
9．下列不属于技术语言的是( )
A．计算机演示 B．搬运工指挥吊车司机的手势
C．风景画 D．交通标志
10. 下列关于在金属材料上钻孔的操作要求中，说法错误的是( )
A. 操作要集中注意力并带好防护手套
B. 操作时要戴防护眼镜
C. 要用台虎钳或手钳夹紧工件
D.不用用手直接扶持小工件和薄工件
11．由于下雨天教室里没有地方放置雨伞，刘明拟设计一个雨伞架，在设计分析时他不会考虑（ ）。
A．伞架的使用者 B．伞的价格
C．教室的环境 D．伞架的功能结构
12．工作人员完成了一个零件的设计，并绘制了各种图样，下图中符合机械加工要求的是（ ）。
13. 某村村民黄顺福买了一种名为“保果灵2号”的农药。农药说明书上清楚地标着“连续使用2次，间隔期为20天”。黄顺福看后，当天便对果园的柿树连续喷洒了2次农药，准备20天后再喷洒2次。七八天后，他家200棵柿树的叶子、果实全部掉落！请问，造成黄顺福家200棵柿树叶子、果实全部掉落的原因是（ ）
A. 说明书没有充分考虑用户的阅读需要；
B. 说明书的内容条理不清楚，“说而不明”；　
C. 说明书的内容没有侧重点；
D. 黄顺福没有看清楚说明书就盲目使用农药。
14. 制定设计方案，最富有挑战性，要求我们根据设计要求，大胆构思，努力挖掘自己的创造潜力。能够提出解决问题的多个设想的是下列哪一个环节( )
A. 方案构思 B. 设计分析 C. 方案呈现 D. 方案筛选
15．用于产品造型设计的初期阶段，可以将设计构思简单地表示出来，供设计人员深入探讨时使用的模型是 ( )
A．概念模型 B．草模 C．结构模型 D．功能模型
16. 设计师们借鉴魔方各部分能够任意旋转的特点，设计出了一中“魔方”插座，它可以通过旋转改变各个插座的方向，而不会因为某电器的插头过大造成相邻的插座不能使用。这一设计运用了方案构思的（ ）
A．草图法 B．模仿法 C．排除法 D．查错法
17. 隐藏在表层后面、内部、下面的结构为不可见结构，一般采用虚线表达这类结构，但在机械加工图中更多地采用（ ）来表示不可见的结构，同时把虚线变成实线。
A. 主视图 B. 剖视图 C. 左视图 D. 俯视图
18．下列关于尺寸线描述中错误的是（ ）
A．尺寸界线用细实线绘制，并由图形的轮廓线，轴线或对称中心线出引出。
B．尺寸线用细实线绘制，不能与其他图线重合，可以在其延长线上。
C．图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关
D．图样上的尺寸，以毫米为单位时，不注写单位，否则必须注明。
19．根据如图所示的组合体，在下列选项中选出正确的左视图（ ）
二、非选择题
1．根据轴测图，补全三视图中缺少的图线，并在三视图中标出物体的总长（15mm）、总宽（7mm）、总高（8mm）。
2．如图所示为现代农业喷灌控制系统示意图，土壤湿度传感器将检测到的土壤湿度转换成电信号传输给喷灌控制器，与土壤湿度设定值进行比较，当检测到的土壤湿度低于设定值的下限时，喷灌控制器发出信号打开电磁阀，喷头向农作物喷水。当检测到的土壤湿度高于设定值的上限时，喷灌控制器发出信号关闭电磁阀，喷头停止喷水，从而达到自动控制土壤湿度的目的。
根据示意图及其描述，在控制系统方框图中“▲”处填写相应的内容。
（2）如果要改变土壤湿度的控制范围，需要调整的是　　　 。
（从土壤湿度传感器；土壤湿度设定值；电磁阀中选择一个，将序号填在“　　　”处）
1 2 3 4 5 6 7 8 9 10
B D D D C C B B C A
11 12 13 14 15 16 17 18 19
B C B A B B B B B
1.主视图中间一条横线(实线)
左视图中间也是一条横线(实线)再加两条竖线(虚线)
俯视图中圆两侧有两条竖线(实线).
2.(1)①喷灌控制器 ②电磁阀 ③实际的土壤湿度④土壤湿度传感器
(2)②土壤湿度设定值
控制器
②（▲）
执行器
（继电器）
被控对象
（电源）
输出量
③（▲）
打开、关闭
输入量
①（▲）
图乙 人体热辐射电源自动控制系统方框图
第7题图
第12题图
C、
B
A
D
A． B． C． D．
主视
左视
喷头
