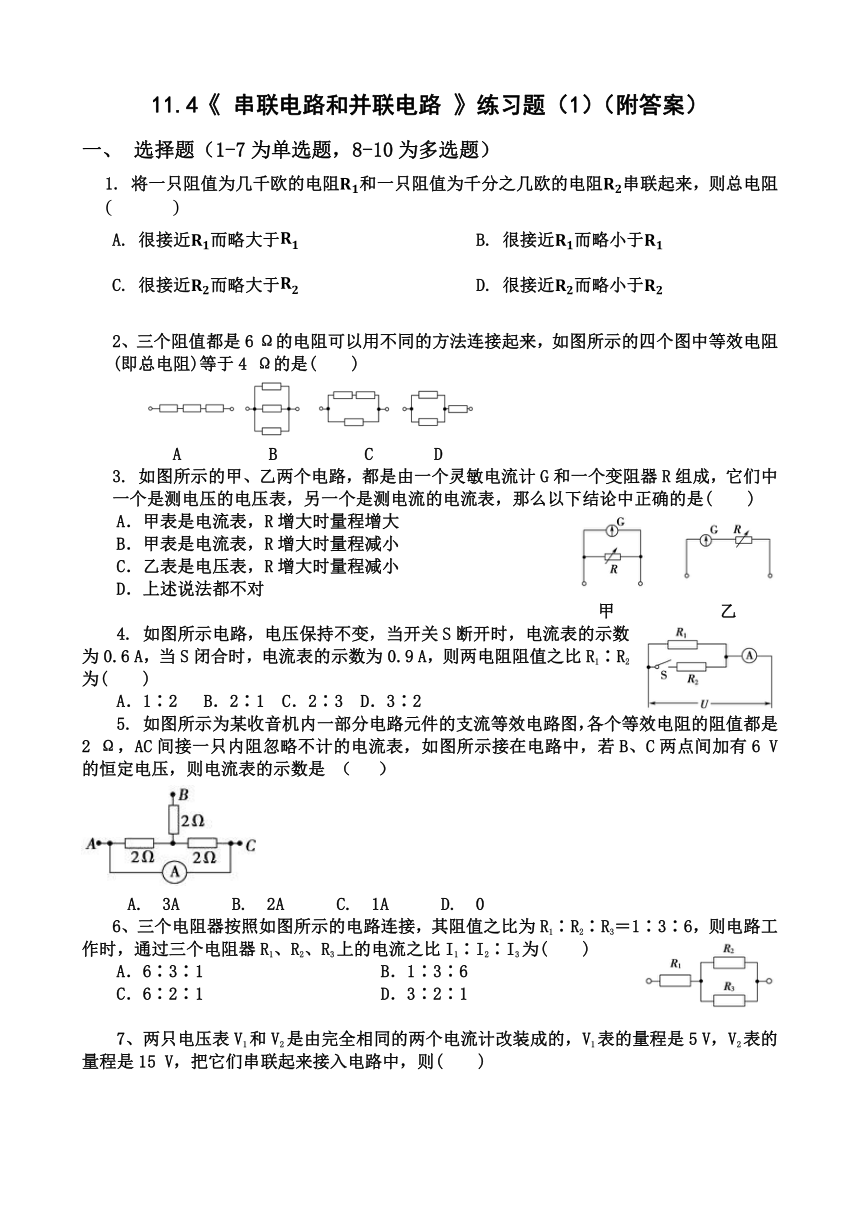

11.4《 串联电路和并联电路 》练习题（1）-2020-2021学年人教版（2019）高中物理必修第三册

11.4《
串联电路和并联电路
》练习题（1）（附答案）
选择题（1-7为单选题，8-10为多选题）
1.
将一只阻值为几千欧的电阻和一只阻值为千分之几欧的电阻串联起来，则总电阻???
A.
很接近而略大于
B.
很接近而略小于
C.
很接近而略大于
D.
很接近而略小于
2、三个阻值都是6
Ω的电阻可以用不同的方法连接起来，如图所示的四个图中等效电阻(即总电阻)等于4
Ω的是(　　)
A　　　　　B　　　　　C　　
　D
3.
如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是(　　)
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．上述说法都不对
甲
乙
4.
如图所示电路，电压保持不变，当开关S断开时，电流表的示数为0.6
A，当S闭合时，电流表的示数为0.9
A，则两电阻阻值之比R1∶R2为(　　)
A．1∶2　
B．2∶1
C．2∶3
D．3∶2
5.
如图所示为某收音机内一部分电路元件的支流等效电路图，各个等效电阻的阻值都是2
Ω，AC间接一只内阻忽略不计的电流表，如图所示接在电路中，若B、C两点间加有6
V的恒定电压，则电流表的示数是
（?
）
A.?3A???B.?2A?
?C.?1A???D.?0
6、三个电阻器按照如图所示的电路连接，其阻值之比为R1∶R2∶R3＝1∶3∶6，则电路工作时，通过三个电阻器R1、R2、R3上的电流之比I1∶I2∶I3为(　　)
A．6∶3∶1　　
B．1∶3∶6
C．6∶2∶1
D．3∶2∶1
　

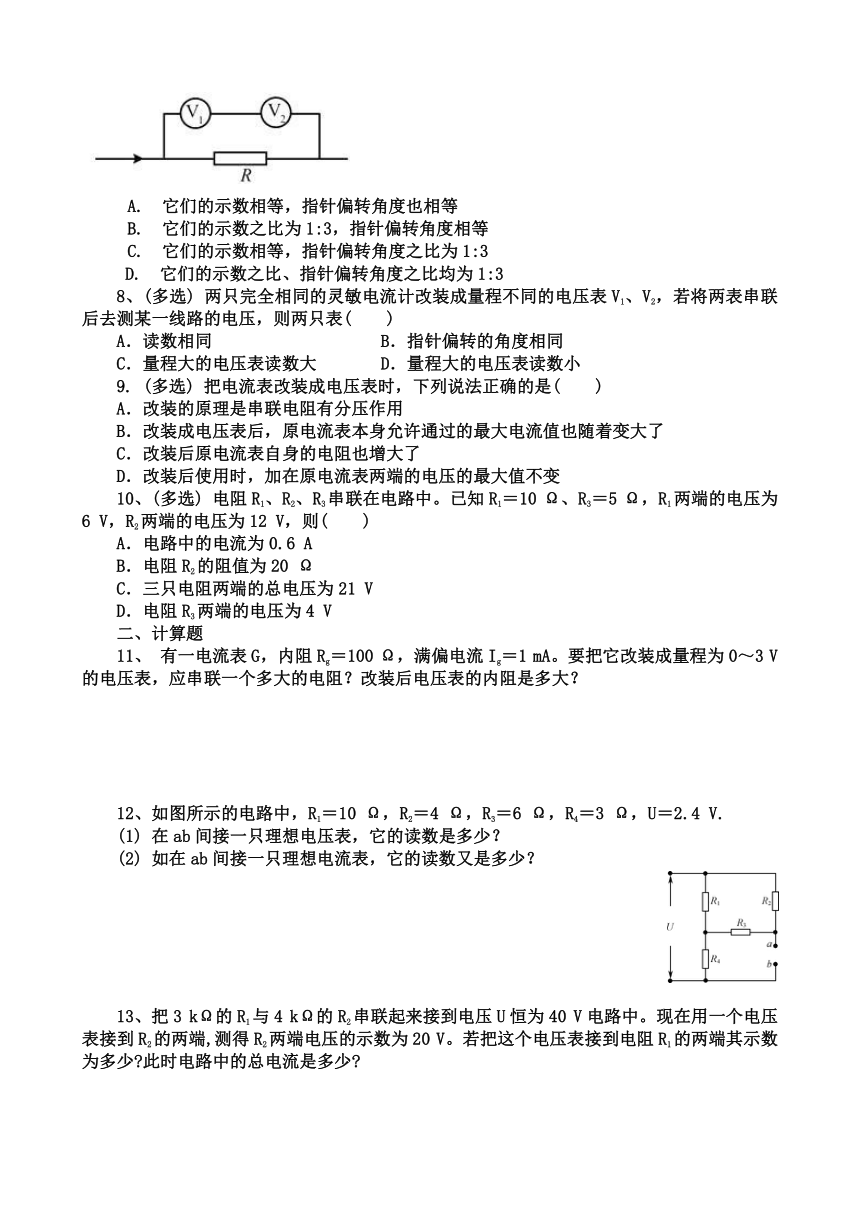

7、两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5
V，V2表的量程是15
V，把它们串联起来接入电路中，则(　　)
A.?它们的示数相等，指针偏转角度也相等???????????????
B.?它们的示数之比为1:3，指针偏转角度相等
C.?它们的示数相等，指针偏转角度之比为1:3??????????
D.?它们的示数之比、指针偏转角度之比均为1:3
8、(多选)
两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表(　　)
A．读数相同
B．指针偏转的角度相同
C．量程大的电压表读数大
D．量程大的电压表读数小
9.
(多选)
把电流表改装成电压表时，下列说法正确的是(　　)
A．改装的原理是串联电阻有分压作用
B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了
C．改装后原电流表自身的电阻也增大了
D．改装后使用时，加在原电流表两端的电压的最大值不变
10、(多选)
电阻R1、R2、R3串联在电路中。已知R1＝10
Ω、R3＝5
Ω，R1两端的电压为6
V，R2两端的电压为12
V，则(　　)
A．电路中的电流为0.6
A
B．电阻R2的阻值为20
Ω
C．三只电阻两端的总电压为21
V
D．电阻R3两端的电压为4
V
二、计算题
11、
有一电流表G，内阻Rg＝100
Ω，满偏电流Ig＝1
mA。要把它改装成量程为0～3
V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？
12、如图所示的电路中，R1＝10
Ω，R2＝4
Ω，R3＝6
Ω，R4＝3
Ω，U＝2.4
V.
(1)
在ab间接一只理想电压表，它的读数是多少？
(2)
如在ab间接一只理想电流表，它的读数又是多少？
13、把3
kΩ的R1与4
kΩ的R2串联起来接到电压U恒为40
V电路中。现在用一个电压表接到R2的两端,测得R2两端电压的示数为20
V。若把这个电压表接到电阻R1的两端其示数为多少?此时电路中的总电流是多少?
11.4《
串联电路和并联电路
》练习题（1）（答案）
1、A
2、C
3、B
4、A
5、C
6、D
7、B
8、BC
9、AD
10、ABC
11、
[解析]　由题意知电流表G的满偏电压
Ug＝IgRg＝0.1
V
改装成量程为0～3
V的电压表，当达到满偏时，分压电阻R的分压
UR＝U－Ug＝2.9
V
所以分压电阻R＝＝
Ω＝2
900
Ω
改装后电压表的内阻RV＝Rg＋R＝3
000
Ω。
12、解：(1)
在ab间接一只理想电压表时，
R2、R3串联后电阻为R串＝R2＋R3＝10
Ω
R串与R1并联后电阻为R并＝＝5
Ω
再与R4串联后总电阻为R总＝R并＋R4＝8
Ω
此时电路电流为I总＝＝0.3
A
R4两端的电压为U4＝I总R4＝0.9
V
R2、R3串联后两端的电压为U串＝U－U4＝1.5
V
R2、R3串联后电流为I分＝＝0.15
A
R3两端的电压为U3＝I分R3＝0.9
V
电阻R3、R4两端的电压之和也就是电压表的示数
U分＝U3＋U4＝1.8
V
(2)
通过电阻R2的电流为I2＝＝0.6
A
R3、R4并联后电阻为R并＝＝2
Ω
再与R1串联后总电阻为R串＝R1＋R并＝12
Ω
此时这段电路的电流为I1＝＝0.2
A
所以通过R1的电流为0.2
A，R3两端的电压为
U3＝I1R并＝0.4
V
通过R3的电流为I3＝≈0.07
A
电流表的示数为I＝I2＋I3＝0.67
A
13、解析根据串、并联电路的特点及已知条件
U2=U-U1
显然=R1
代入数值可得:RV=12
kΩ
现将电压表与电阻R1并联,其等效电路如图所示。
RV与R1并联后的总电阻
R1'==2.4
kΩ,
解得U1=15
V
电路中的总电流I==6.25
mA。
答案15
V　6.25
mA
