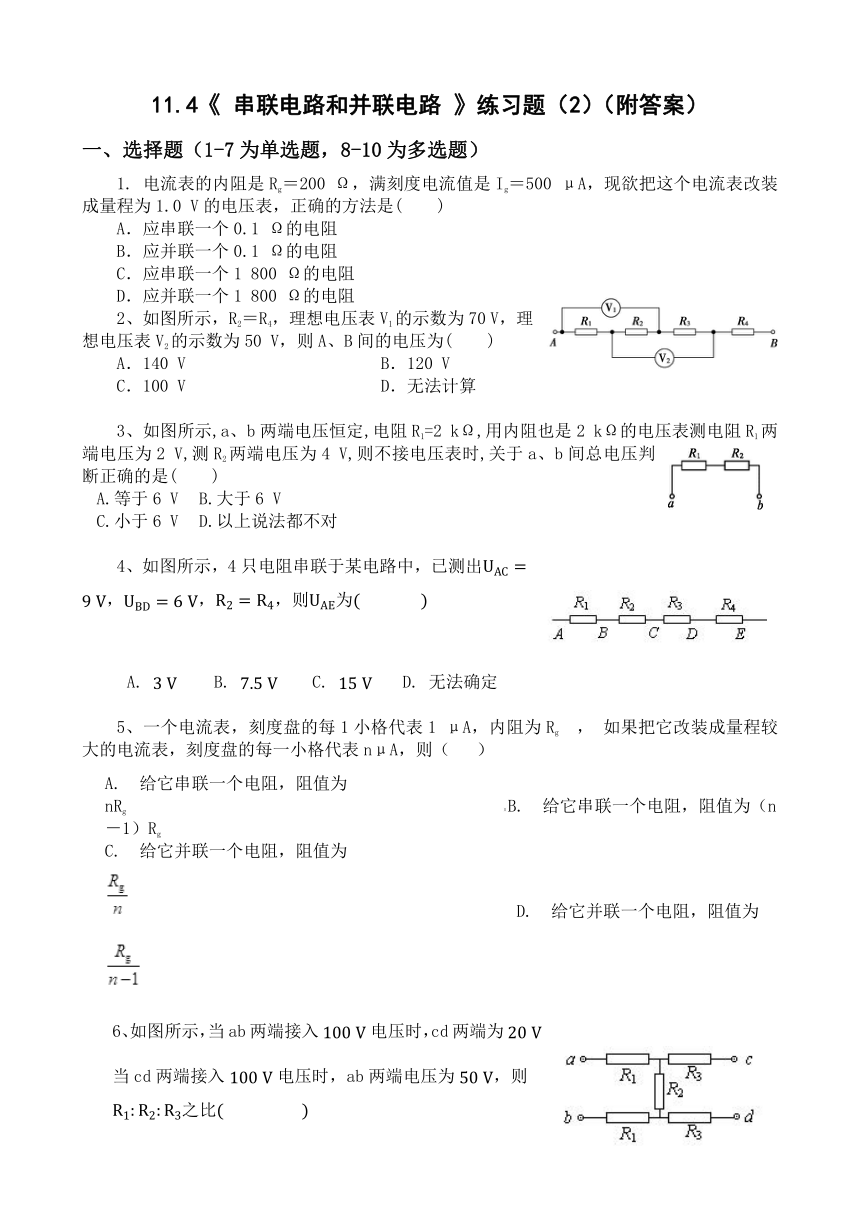

11.4《 串联电路和并联电路 》练习题（2）-2020-2021学年人教版（2019）高中物理必修第三册

11.4《
串联电路和并联电路
》练习题（2）（附答案）
一、选择题（1-7为单选题，8-10为多选题）
1.
电流表的内阻是Rg＝200
Ω，满刻度电流值是Ig＝500
μA，现欲把这个电流表改装成量程为1.0
V的电压表，正确的方法是(　　)
A．应串联一个0.1
Ω的电阻
B．应并联一个0.1
Ω的电阻
C．应串联一个1
800
Ω的电阻
D．应并联一个1
800
Ω的电阻
2、如图所示，R2＝R4，理想电压表V1的示数为70
V，理想电压表V2的示数为50
V，则A、B间的电压为(　　)
A．140
V
B．120
V
C．100
V
D．无法计算
　
3、如图所示,a、b两端电压恒定,电阻R1=2
kΩ,用内阻也是2
kΩ的电压表测电阻R1两端电压为2
V,测R2两端电压为4
V,则不接电压表时,关于a、b间总电压判断正确的是(　　)
A.等于6
V
B.大于6
V
C.小于6
V
D.以上说法都不对
4、如图所示，4只电阻串联于某电路中，已测出，，，则为???
A.
B.
C.
D.
无法确定
5、一个电流表，刻度盘的每1小格代表1
μA，内阻为Rg
，
如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则（?
）
A.?给它串联一个电阻，阻值为nRg?????????
?????????????????B.?给它串联一个电阻，阻值为（n－1）Rg
C.?给它并联一个电阻，阻值为
??????????????????????D.?给它并联一个电阻，阻值为
6、如图所示，当ab两端接入电压时，cd两端为；当cd两端接入电压时，ab两端电压为，则之比????
A.
B.
C.
D.

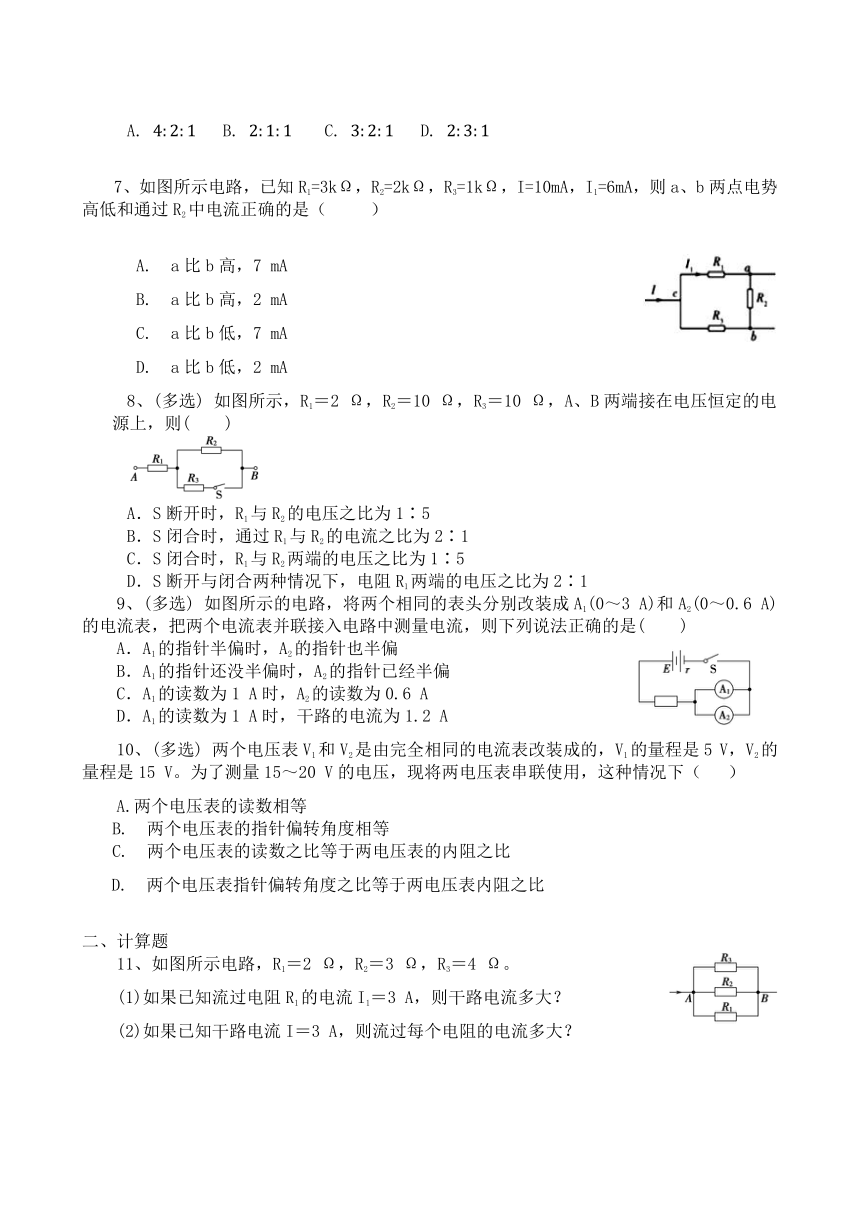

　7、如图所示电路，已知R1=3kΩ，R2=2kΩ，R3=1kΩ，I=10mA，I1=6mA，则a、b两点电势高低和通过R2中电流正确的是（??
）
A.?a比b高，7
mA??
B.?a比b高，2
mA???????????????
C.?a比b低，7
mA??
D.?a比b低，2
mA
8、(多选)
如图所示，R1＝2
Ω，R2＝10
Ω，R3＝10
Ω，A、B两端接在电压恒定的电源上，则(　　)
A．S断开时，R1与R2的电压之比为1∶5
B．S闭合时，通过R1与R2的电流之比为2∶1
C．S闭合时，R1与R2两端的电压之比为1∶5
D．S断开与闭合两种情况下，电阻R1两端的电压之比为2∶1
9、(多选)
如图所示的电路，将两个相同的表头分别改装成A1(0～3
A)和A2(0～0.6
A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是(　　)
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1
A时，A2的读数为0.6
A
D．A1的读数为1
A时，干路的电流为1.2
A
10、(多选)
两个电压表V1和V2是由完全相同的电流表改装成的，V1的量程是5
V，V2的量程是15
V。为了测量15～20
V的电压，现将两电压表串联使用，这种情况下（?
）
A.两个电压表的读数相等
B.?两个电压表的指针偏转角度相等
C.?两个电压表的读数之比等于两电压表的内阻之比??????????
D.?两个电压表指针偏转角度之比等于两电压表内阻之比
二、计算题
11、如图所示电路，R1＝2
Ω，R2＝3
Ω，R3＝4
Ω。
(1)如果已知流过电阻R1的电流I1＝3
A，则干路电流多大？
(2)如果已知干路电流I＝3
A，则流过每个电阻的电流多大？
12、)如图所示，R1∶R2∶R3＝1∶2∶3，三个电流表的内阻均可忽略不计，求它们的读数之比I1∶I2∶I3。
13、如图所示,R1=2
Ω,R2=3
Ω,滑动变阻器最大值R3=5
Ω,则当滑片从a滑到b的过程中,安培表示数的最小值为多少?
11.4《
串联电路和并联电路
》练习题（2）（答案）
1、C
2、B
3、B
4、C
5、D
6、A
7、C
8、AB
9、AD
10、B,C
11、[解析]　(1)由欧姆定律得R1两端的电压
U1＝I1R1＝3×2
V＝6
V
R1、R2、R3并联，三者两端电压应相等，即U1＝U2＝U3
R2中的电流为I2＝＝
A＝2
A
R3中的电流为I3＝＝
A＝1.5
A
干路中的电流为I＝I1＋I2＋I3＝6.5
A。
(2)设并联后的总电阻为R，则
＝＋＋
所以R＝
Ω
并联电路两端的电压为U＝IR＝3×
V＝
V
电流分别为I1＝＝
A≈1.38
A
I2＝＝
A≈0.92
A
I3＝＝
A≈0.69
A。
[答案]　(1)6.5
A　(2)1.38
A　0.92
A　0.69
A
12、[解析]　可将原电路等效为如图所示的电路，电路为R1、R2、R3的并联电路，电流表A1测总电流，电流表A2测通过R2、R3两电阻的电流之和，电流表A3测通过R1、R2两电阻的电流之和。
由并联分流的关系可知，各支路电流与电阻成反比。
因为R1∶R2∶R3＝1∶2∶3，所以各支路的电流之比IR1∶IR2∶IR3＝6∶3∶2，所以电流表的读数之比为I1∶I2∶I3＝11∶5∶9。
[答案]　11∶5∶9
13、解析设滑片上部分电阻为x
Ω,则下部分为(5-x)
Ω,
总电阻R=
由数学知识可知当2
Ω+x=8
Ω-x,即x=3
Ω时,R最大,此时R
max=
Ω=2.5
Ω
安培表的示数最小Imin=
A=2
A。
答案2
A
