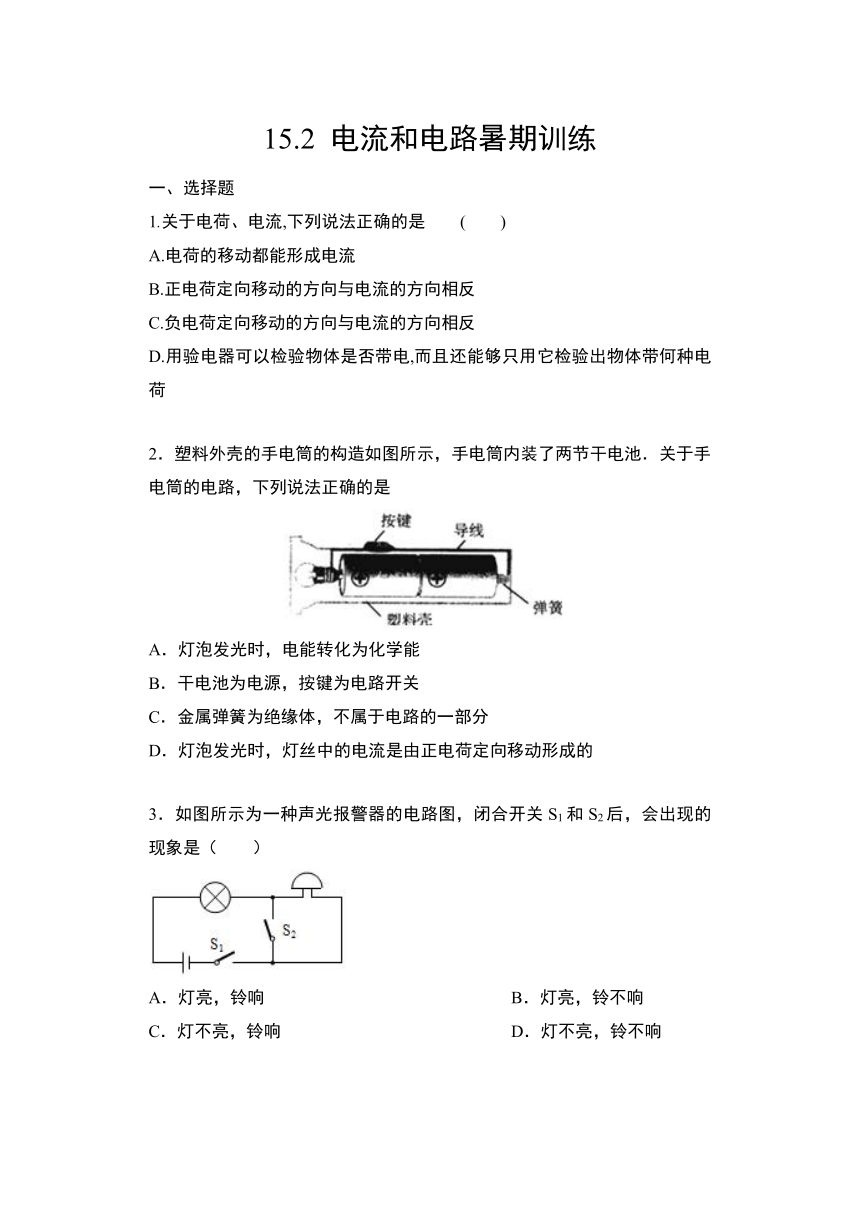

15.2
电流和电路暑期训练
一、选择题
1.关于电荷、电流,下列说法正确的是
(　　)
A.电荷的移动都能形成电流
B.正电荷定向移动的方向与电流的方向相反
C.负电荷定向移动的方向与电流的方向相反
D.用验电器可以检验物体是否带电,而且还能够只用它检验出物体带何种电荷
2．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
3．如图所示为一种声光报警器的电路图，闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃响
B．灯亮，铃不响
C．灯不亮，铃响
D．灯不亮，铃不响

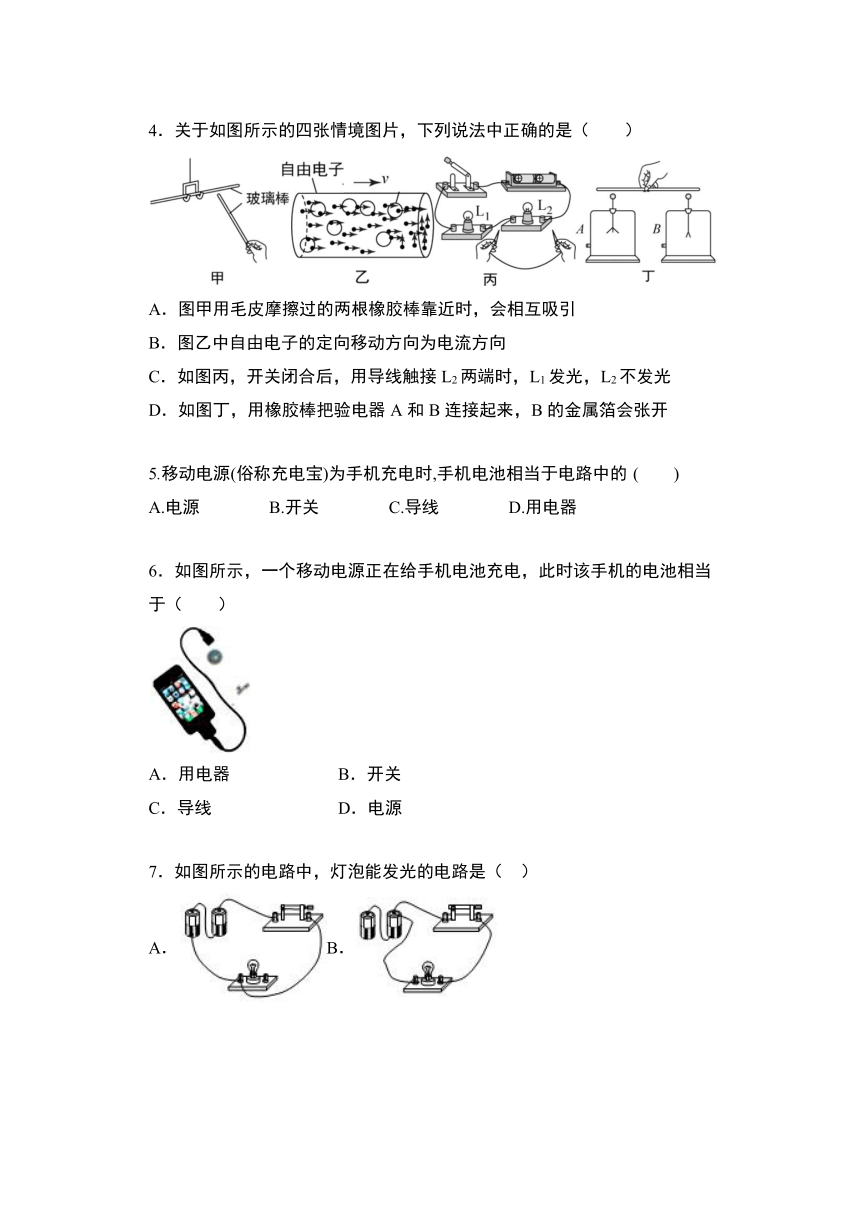

4．关于如图所示的四张情境图片，下列说法中正确的是（　　）
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开
5.移动电源(俗称充电宝)为手机充电时,手机电池相当于电路中的
(　　)
A.电源　　　　B.开关　　　　C.导线　　　　D.用电器
6．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（　　）
A．用电器
B．开关
C．导线
D．电源
7．如图所示的电路中，灯泡能发光的电路是（
）
A．B．
C．D．

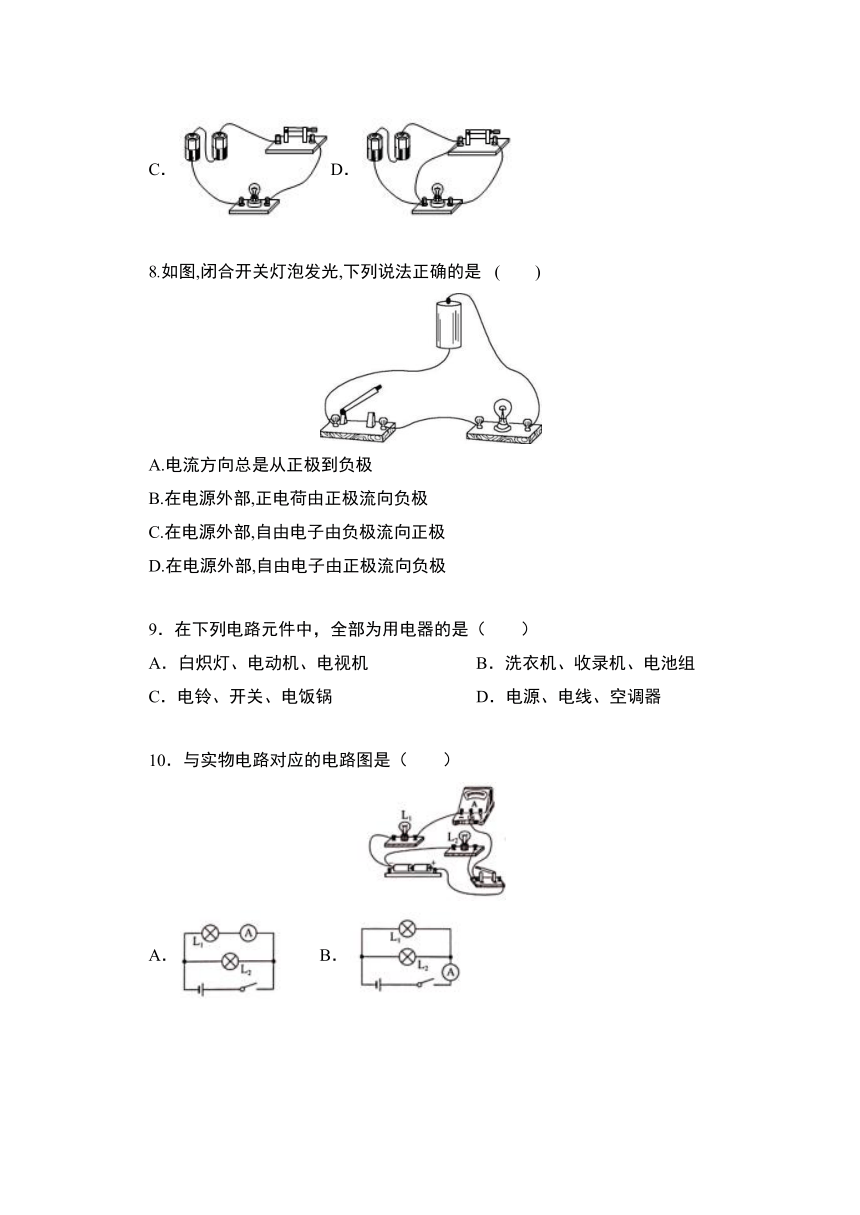

8.如图,闭合开关灯泡发光,下列说法正确的是
(　　)
A.电流方向总是从正极到负极
B.在电源外部,正电荷由正极流向负极
C.在电源外部,自由电子由负极流向正极
D.在电源外部,自由电子由正极流向负极
9．在下列电路元件中，全部为用电器的是（　　）
A．白炽灯、电动机、电视机
B．洗衣机、收录机、电池组
C．电铃、开关、电饭锅
D．电源、电线、空调器
10．与实物电路对应的电路图是（
）
A．
B．
C．
D．
二、填空题
11.电灯、电铃、电动机等用电来工作的设备,叫　　　　;干电池、蓄电池等是持续供电的装置,叫　　　　。?
12．有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从　
　（选填“A到B”或“B到A”）
13．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中______
(填“a”或“b”)处剪断导线。拆除前起爆器上______
(填
“有”或“没有”)电流通过。
14．电吹风是我们生活中常用的电器之一，它既能吹热风，又能吹冷风。如图的电路是电吹风的简化电路图，图中的B是吹风机，A是电热丝。若只闭合开关S2，吹出的是　
　风；若同时闭合开关S1、S2，则吹出的是　
　风（均填“冷”或“热”）。
15．验电器是根据同种电荷相互_____的原理制成的．有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，
金属棒中电流方向从_____
到
___
（选填“A”或“B”）．
三、解答题
16.根据图甲中的电路图,用笔画线表示导线,把图乙所示的实物连接起来。
17．根据电路图连接实物图：
18．在“怎样使两个小灯泡同时发光”的实验中：
（1）小明按照图1的电路，用导线把开关和灯泡连接后，刚将最后一根导线接好，L1就亮了，但L2没亮；
①他在实验操作中的不当之处是：　
　；
②关于L2没亮的原因，可能是：　
　。
A.电流从电源正极出发经过L1后没有继续向前流动
B.L2被短路了
C.L2与灯座接触不良
（2）连接电路时，下列做法没有必要的是：　
　（不定项选择）。
A.必须把开关接在靠近电源正极的一端
B.闭合开关前要检查电路，避免短路
C.应从电源正极开始连接，直到另一极为止
D.每处接线都必须接牢
（3）请用笔画线代替导线将图2中的实物电路连接完整，使开关闭合后两个小灯泡能同时发光且拧松任意一个灯泡，另一个照样发光。
答案
一、选择题
1.
C
2．
B
3．
B
4．
C
5.
D
6．
A
7．
C
8.
C
9．
A
10．
A
二、填空题
11.
用电器　电源
12．
A到B
13．
a
没有
14．
冷；热
15．
排斥
A
B
三、解答题
16.
如图所示
17．
18．
（1）①连接电路时开关没断开；②B；（2）AC；（3）
