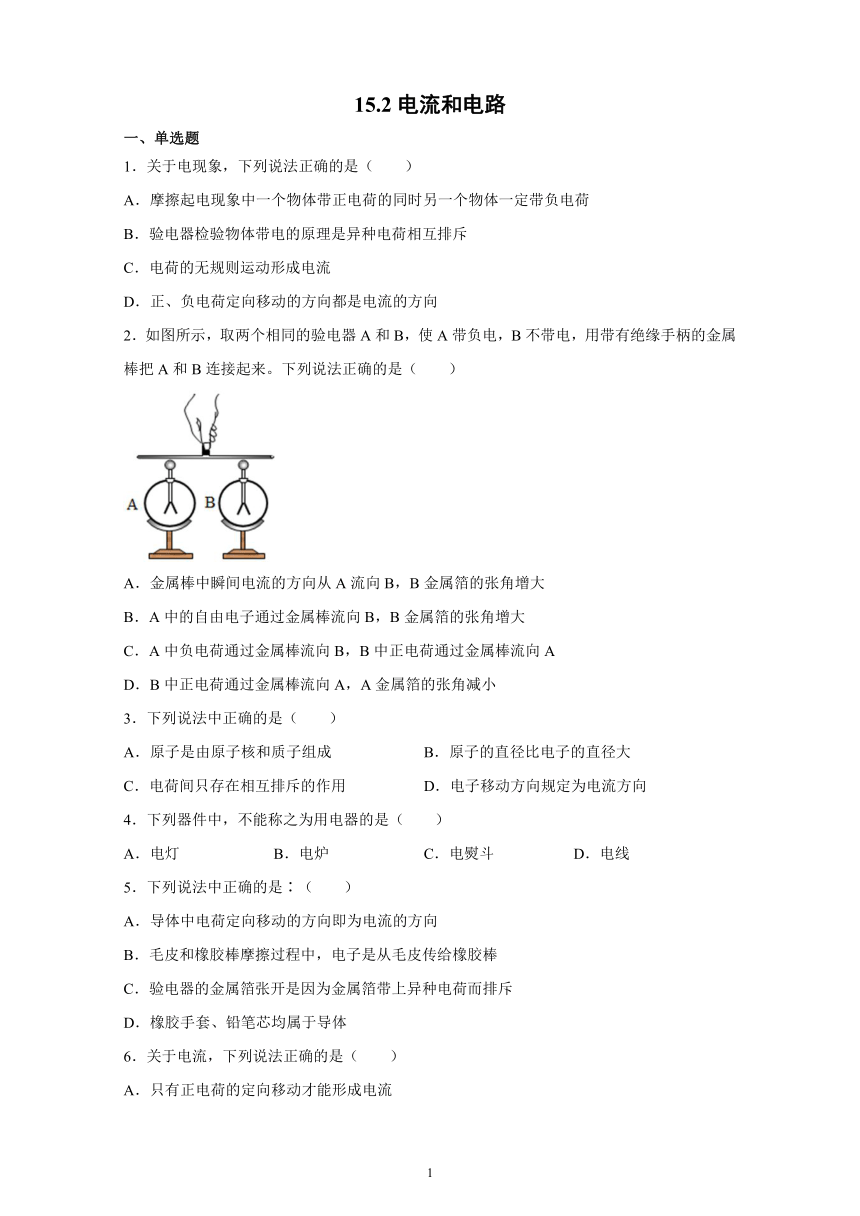

15.2电流和电路
一、单选题
1．关于电现象，下列说法正确的是（　　）
A．摩擦起电现象中一个物体带正电荷的同时另一个物体一定带负电荷
B．验电器检验物体带电的原理是异种电荷相互排斥
C．电荷的无规则运动形成电流
D．正、负电荷定向移动的方向都是电流的方向
2．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．B中正电荷通过金属棒流向A，A金属箔的张角减小
3．下列说法中正确的是（　　）
A．原子是由原子核和质子组成
B．原子的直径比电子的直径大
C．电荷间只存在相互排斥的作用
D．电子移动方向规定为电流方向
4．下列器件中，不能称之为用电器的是（　　）
A．电灯
B．电炉
C．电熨斗
D．电线
5．下列说法中正确的是∶（　　）
A．导体中电荷定向移动的方向即为电流的方向
B．毛皮和橡胶棒摩擦过程中，电子是从毛皮传给橡胶棒
C．验电器的金属箔张开是因为金属箔带上异种电荷而排斥
D．橡胶手套、铅笔芯均属于导体
6．关于电流，下列说法正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．把正电荷定向移动的方向规定为电流的方向
C．把负电荷定向移动的方向规定为电流的方向
D．金属导体导电的时候，导体中电子的移动方向和电流方向相同

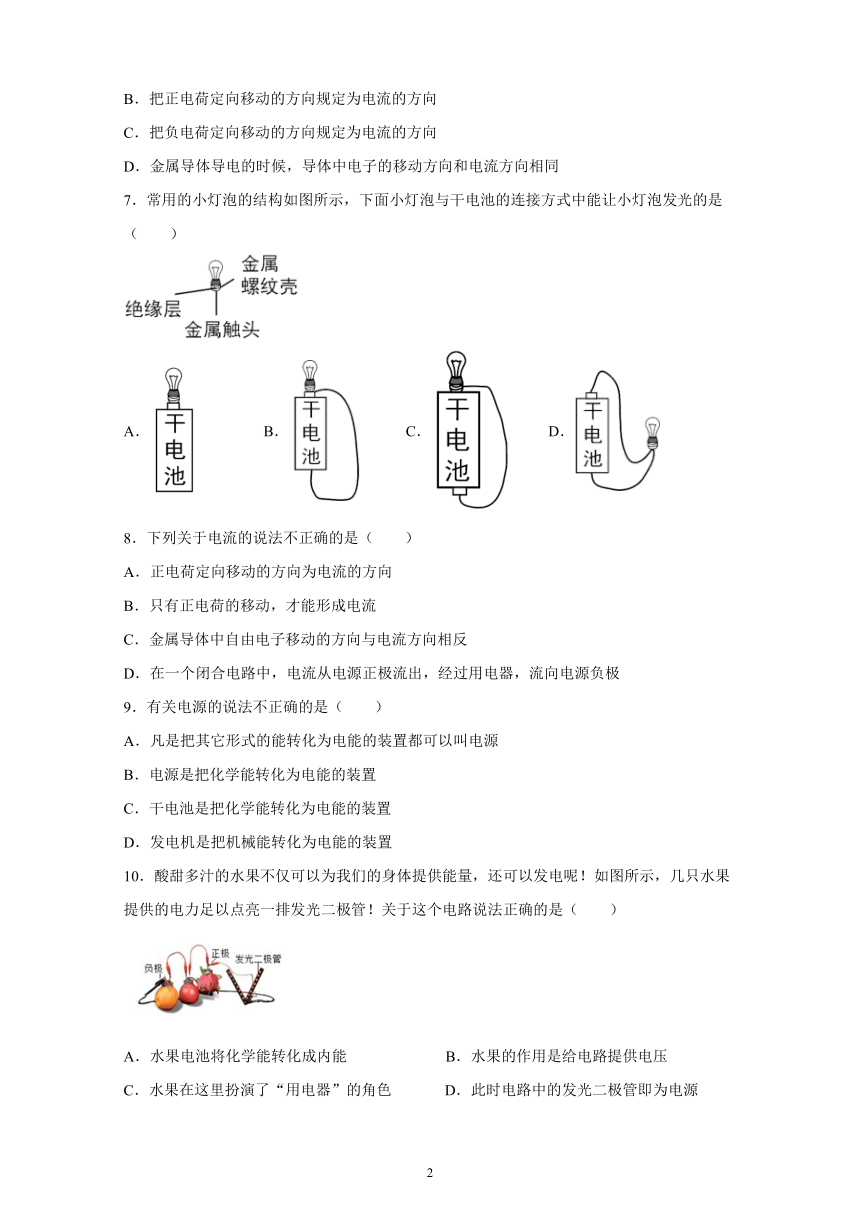

7．常用的小灯泡的结构如图所示，下面小灯泡与干电池的连接方式中能让小灯泡发光的是（　　）
A．
B．
C．
D．
8．下列关于电流的说法不正确的是（　　）
A．正电荷定向移动的方向为电流的方向
B．只有正电荷的移动，才能形成电流
C．金属导体中自由电子移动的方向与电流方向相反
D．在一个闭合电路中，电流从电源正极流出，经过用电器，流向电源负极
9．有关电源的说法不正确的是（　　）
A．凡是把其它形式的能转化为电能的装置都可以叫电源
B．电源是把化学能转化为电能的装置
C．干电池是把化学能转化为电能的装置
D．发电机是把机械能转化为电能的装置
10．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（　　）
A．水果电池将化学能转化成内能
B．水果的作用是给电路提供电压
C．水果在这里扮演了“用电器”的角色
D．此时电路中的发光二极管即为电源

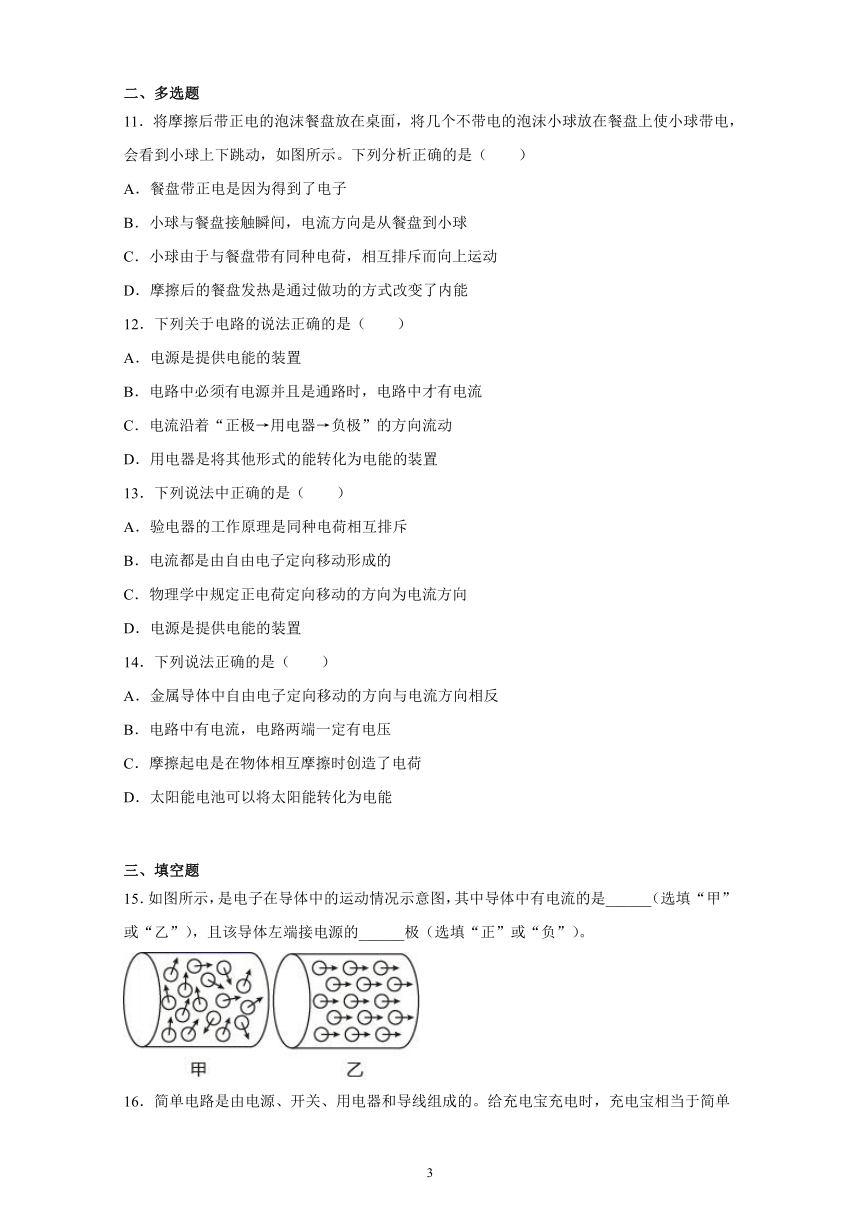

二、多选题
11．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析正确的是（　　）
A．餐盘带正电是因为得到了电子
B．小球与餐盘接触瞬间，电流方向是从餐盘到小球
C．小球由于与餐盘带有同种电荷，相互排斥而向上运动
D．摩擦后的餐盘发热是通过做功的方式改变了内能
12．下列关于电路的说法正确的是（　　）
A．电源是提供电能的装置
B．电路中必须有电源并且是通路时，电路中才有电流
C．电流沿着“正极→用电器→负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置
13．下列说法中正确的是（　　）
A．验电器的工作原理是同种电荷相互排斥
B．电流都是由自由电子定向移动形成的
C．物理学中规定正电荷定向移动的方向为电流方向
D．电源是提供电能的装置
14．下列说法正确的是（　　）
A．金属导体中自由电子定向移动的方向与电流方向相反
B．电路中有电流，电路两端一定有电压
C．摩擦起电是在物体相互摩擦时创造了电荷
D．太阳能电池可以将太阳能转化为电能
三、填空题
15．如图所示，是电子在导体中的运动情况示意图，其中导体中有电流的是______（选填“甲”或“乙”），且该导体左端接电源的______极（选填“正”或“负”）。
16．简单电路是由电源、开关、用电器和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______；充电宝给手机充电时，充电宝相当于简单电路中的______。
17．电路中的电流是由电荷的______形成的，闭合电路中电流的方向是从电源的______极出发，经过开关和用电器，再回到电源。

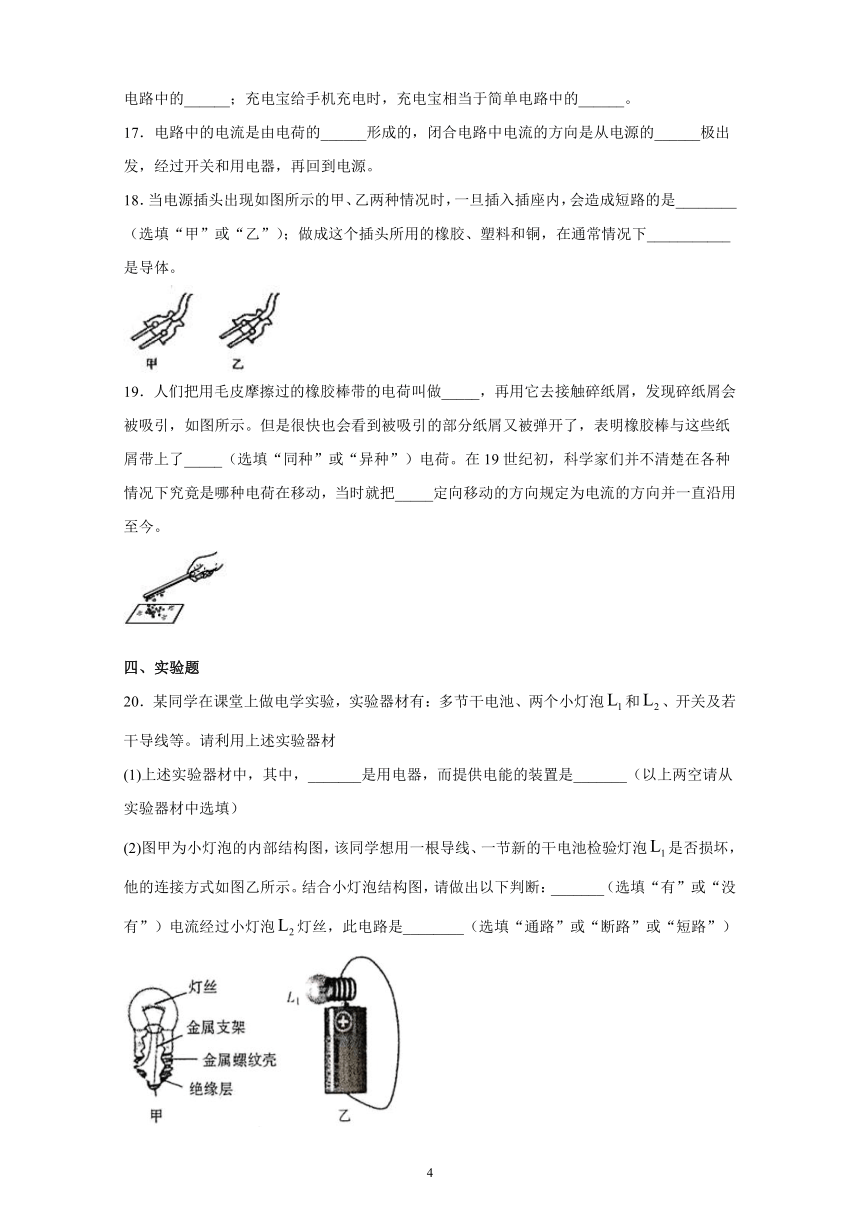

18．当电源插头出现如图所示的甲、乙两种情况时，一旦插入插座内，会造成短路的是________（选填“甲”或“乙”）；做成这个插头所用的橡胶、塑料和铜，在通常情况下___________是导体。
19．人们把用毛皮摩擦过的橡胶棒带的电荷叫做_____，再用它去接触碎纸屑，发现碎纸屑会被吸引，如图所示。但是很快也会看到被吸引的部分纸屑又被弹开了，表明橡胶棒与这些纸屑带上了_____（选填“同种”或“异种”）电荷。在19世纪初，科学家们并不清楚在各种情况下究竟是哪种电荷在移动，当时就把_____定向移动的方向规定为电流的方向并一直沿用至今。
四、实验题
20．某同学在课堂上做电学实验，实验器材有：多节干电池、两个小灯泡和、开关及若干导线等。请利用上述实验器材
(1)上述实验器材中，其中，_______是用电器，而提供电能的装置是_______（以上两空请从实验器材中选填）
(2)图甲为小灯泡的内部结构图，该同学想用一根导线、一节新的干电池检验灯泡是否损坏，他的连接方式如图乙所示。结合小灯泡结构图，请做出以下判断：_______（选填“有”或“没有”）电流经过小灯泡灯丝，此电路是________（选填“通路”或“断路”或“短路”）

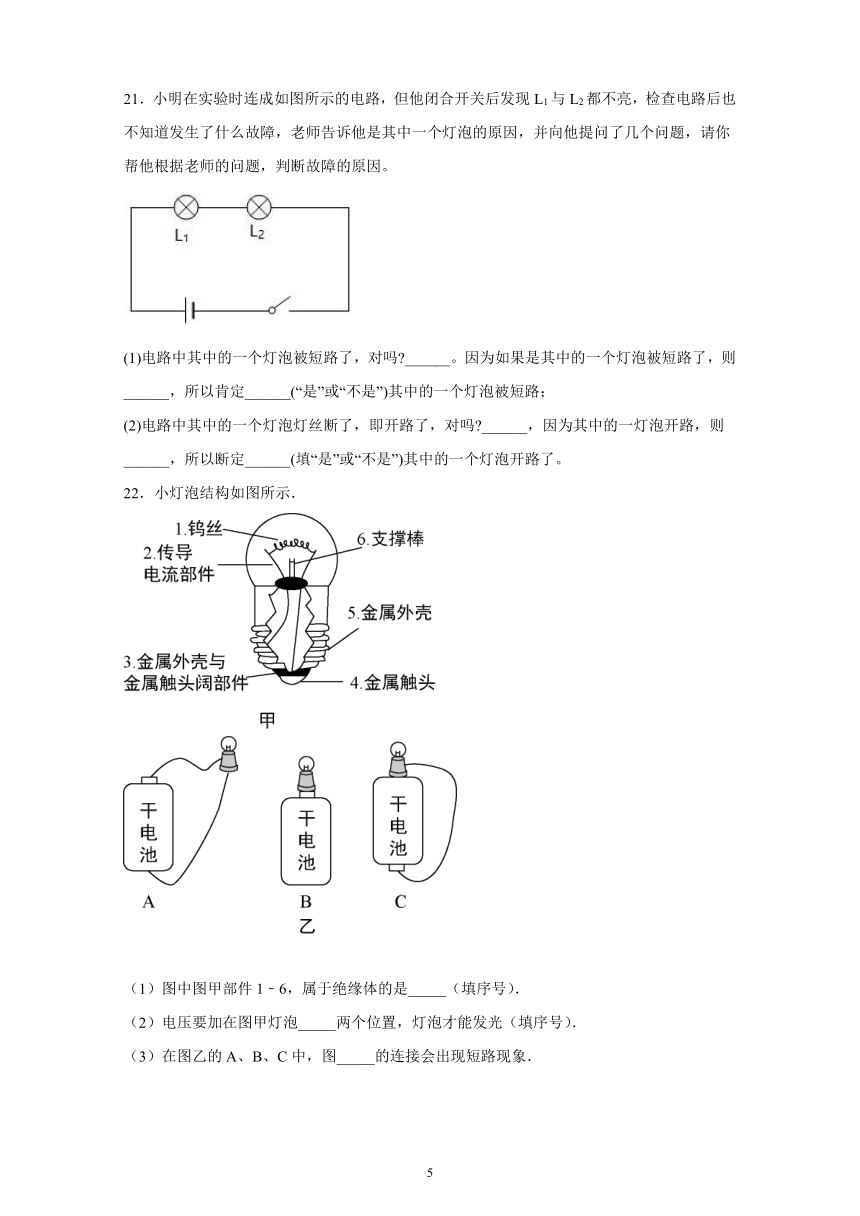

21．小明在实验时连成如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。
(1)电路中其中的一个灯泡被短路了，对吗?______。因为如果是其中的一个灯泡被短路了，则______，所以肯定______(“是”或“不是”)其中的一个灯泡被短路；
(2)电路中其中的一个灯泡灯丝断了，即开路了，对吗?______，因为其中的一灯泡开路，则______，所以断定______(填“是”或“不是”)其中的一个灯泡开路了。
22．小灯泡结构如图所示．
（1）图中图甲部件1﹣6，属于绝缘体的是_____（填序号）．
（2）电压要加在图甲灯泡_____两个位置，灯泡才能发光（填序号）．
（3）在图乙的A、B、C中，图_____的连接会出现短路现象．
参考答案
1．A
解：A．摩擦起电的原因是电子的转移，其中一个物体丢失电子带正电荷，则另一个物体一定会得到电子而带负电荷，故A正确；
B．验电器的工作原理是同种电荷相互排斥，故B错误；
C．电荷的定向移动形成电流，是有规则的运动，故C错误；
D．我们把正电荷定向移动的方向规定为电流的方向，故D错误。
故选A。
2．B
解：A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A中多余电子向B运动，电流方向与负电荷运动方向相反，从B到A，B金属箔的张角增大；正电荷为原子核，不会发生运动，故ACD错误，B正确。
故选B。
3．B
解：A．原子是由原子核和电子组成，故A错误；
B．原子是由原子核及核外绕核转动的电子组成的，所以电子的尺度小于原子的尺度，故B正确；
C．同种电荷相互排斥、异种电荷相互吸引，故C错误；
D．在物理学中，把正电荷定向移动的方向规定为电流的方向，故D错误。
故选B。
4．D
解：用电器消耗电能，将电能转化为其他形式的能量，而电线是连接电路各元件的，故D符合题意。
故选D。
5．B
解：A．物理学规定正电荷定向移动的方向为电流方向，故A错误；
B．毛皮和橡胶棒摩擦，橡胶棒带负电（得到电子），是因为电子是从毛皮传给橡胶棒，故B正确；
C．验电器的金属箔张开，是因为金属箔带上同种电荷而排斥，故C错误；
D．在橡胶手套、铅笔芯中，橡胶手套属于绝缘体，铅笔芯属于导体，故D错误。
故选B。
6．B
解：A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，也可以是正、负电荷同时向相反方向移动形成，故A错误；
BC．物理学中规定正电荷定向移动的方向为电流方向，故B正确，C错误；
D．金属导体导电的时候，是导体中的自由电子的移动，它的定向移动方向与电流方向相反，故D错误。
故选B。
7．C
解：A．灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光，故A不符合题意；
B．灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，故B不符合题意；
C．灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光。符合题意；
D．灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路。灯泡不发光。不符合题意；故D不符合题意。
故选C。
8．B
解：A．物理学中规定正电荷定向移动的方向为电流方向，故A正确，不符合题意；
B．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，也可以是正、负电荷同时向相反方向移动形成，故B错误，符合题意；
C．金属导体中带负电荷的自由电子定向移动形成电流，而规定正电荷定向移动的方向为电流方向，所以自由电子移动的方向与电流方向相反，故C正确，不符合题意；
D．闭合电路中，电流从电源正极流出，经过用电器，流向电源的负极，故D正确，不符合题意。
故选B。
9．B
解：AB．电源是提供电能的装置，把其它形式的能转化为电能，故A正确，A不符合题意，B错误，B符合题意；
CD．干电池、蓄电池和燃料电池供电时将化学能转化为电能，发电机把机械能转化为电能的装置，故CD正确，CD不符合题意。
故选B。
10．B
解：A．水果电池将化学能转化成电能，故A错误；
BC．水果的作用相当于电源，是给电路提供电压，故B正确、C错误；
D．此时电路中的发光二极管相当于用电器，故D错误。
故选B。
11．BCD
解：A．餐盘带正电是因为失去了电子，故A错误；
B．小球与餐盘接触瞬间，小球上的电子转移到餐盘上，电流的方向与电子定向移动方向相反，所以电流方向是从餐盘到小球，故B正确；
C．由于小球上的电子转移到餐盘上，小球带正电，小球和餐盘带同种电荷，相互排斥向上运动，故C正确；
D．摩擦后的餐盘发热，机械能转化为内能，通过做功的方式改变了内能，故D正确。
故选BCD。
12．ABC
解：A．电源在电路中是提供电能的装置，故A项正确；
B．电路中产生电流的条件有两个，一是有电源，二是电路为闭合回路，故B项正确；
C．物理学中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器一负极”的方向流动，故C项正确；
D．用电器是消耗电能的装置，它将电能转化为其他形式的能，故D项错误。
故选ABC。
13．ACD
解：A．验电器是根据同种电荷相互排斥的原理工作的，故A正确；
B．正电荷或者负电荷的定向移动都可以形成电流，也可以正、负电荷同时移动形成电流，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反，故C正确；
D．电源把其他形式的能转化成电能，是提供电能的装置，故D正确。
故选ACD。
14．ABD
解：A．电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反；通电时，金属导体中负电荷做定向移动，故与电流方向相反，故A正确；
B．电压是形成电流的原因，电路中有电流，电路两端必定有电压，故B正确；
C．摩擦起电并不是创造了电荷，而是在摩擦过程中发生了电荷（电子）的转移，使两物体分别带上了等量的异种电荷，故C错误；
D．太阳能电池工作时，将太阳能转化为电能输出出来供人们使用，故D正确。
故选ABD。
15．乙
负
解：[1]电流是电荷定向移动形成的，故可以产生电流的是乙。
[2]电流的方向和负电荷定向移动的方向相反，因为图中自由电子从左端向右端定向移动，说明电流方向是从右端到左端，因为在电源外部电流从正极流向负极，说明该导体左端接电源的负极。
16．用电器
电源
解：[1]充电宝在充电时消耗电能转化为化学能储存起来，相当于用电器。
[2]充电宝给手机充电时，为手机提供电能，此时充电宝相当于电源。
17．定向移动
正
解：[1]电荷的定向移动会形成电流，电流的方向规定为正电荷定向移动的方向。
[2]电源外部电流从电源正极出发，经开关、用电器后，再回到电源负极。
18．乙
铜
解：[1]由图可知，乙图中两插脚被导线相连，故插入插座后，零线与火线相连引起短路。
[2]铜是金属，金属是导体。
19．负电荷
同种
正电荷
解：[1]用毛皮摩擦橡胶棒时，橡胶棒得到电子，人们把用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。
[2]有的纸屑接触玻璃棒后“弹开”，是因为这些纸屑在和带负电的橡胶棒接触时也带上了负电，同种电荷相互排斥的缘故。
[3]物理学规定正电荷定向移动的方向为电流方向。
20．小灯泡
干电池
没有
短路
解：(1)[1]因为小灯泡消耗电能转化为光能，所以小灯泡是用电器。
[2]提供电能的装置是电源，而提供的器材中干电池可作为电源。
(2)[3]分析电流流过的路径，电流从正极经过小灯泡的金属螺纹壳，经过导线回到负极，没有电流经过灯丝，所以灯泡不会发光。
[4]分析电流流过的路径，电流从正极经过小灯泡的金属螺纹壳，经过导线回到负极，因为金属螺纹壳电阻很小，相当于导线，所以电源的正负极被导线连接，所以该电路的状态是短路。
21．不对
另一个灯泡发光
不是
对
另一个灯泡不发光
是
解：(1)[1][2][3]不对，若其中一个灯泡短路，则电路中有电流，另一个灯泡应发光较亮，而不是不亮，所以肯定不是其中一个灯泡短路。
(2)[4][5][6]对，若其中一个灯泡开路时，电路处于开路状态，电路中无电流，另一灯泡不发光，所以是一个灯泡开路了。
22．3、6
4、5
A
解：（1）由图示可知，1钨丝、2传导电流部件、4金属触头、5金属外壳，都容易导电，都是导体；3金属外壳与金属触头间部件、6支撑棒，都不容易导电，属于绝缘体；
（2）电压要加在图甲灯泡5金属外壳和4金属触头两个位置，灯泡才能发光；
（3）在右图中：
A、用导线将电池的正负极连接，发生短路，故A符合题意；
B、只是将电池的正极与金属触头连接，不会发生短路，故B不符合题意；
C、用导线将灯接在电池的正负极上，灯能发光，不会发生短路，故C不符合题意．
