15.5 串、并联电路中电流的规律 练习 2021-2022学年人教版物理九年级(有答案）

15.5

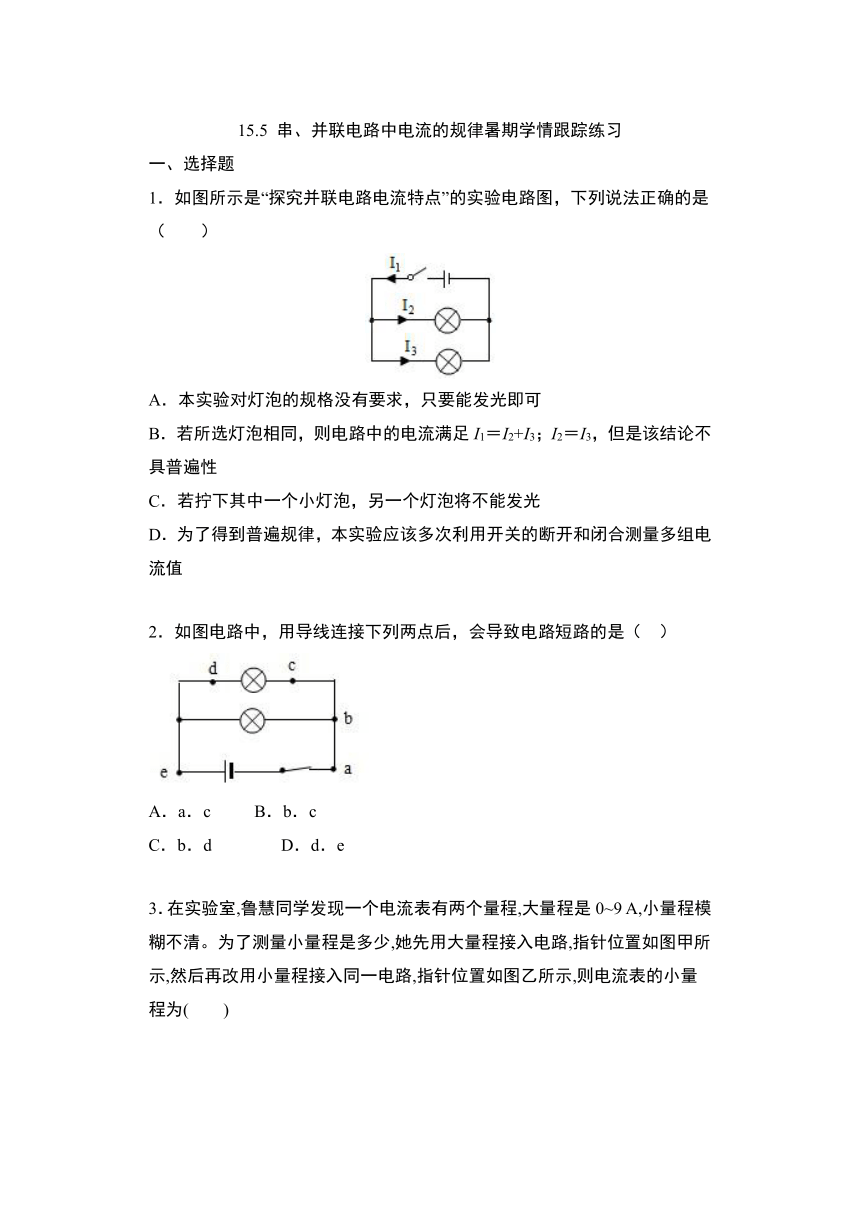

串、并联电路中电流的规律暑期学情跟踪练习
一、选择题
1．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（　　）
A．本实验对灯泡的规格没有要求，只要能发光即可
B．若所选灯泡相同，则电路中的电流满足I1＝I2+I3；I2＝I3，但是该结论不具普遍性
C．若拧下其中一个小灯泡，另一个灯泡将不能发光
D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值
2．如图电路中，用导线连接下列两点后，会导致电路短路的是（
）
A．a．c
B．b．c
C．b．d
D．d．e
3．在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0~9
A,小量程模糊不清。为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针位置如图乙所示,则电流表的小量程为(　　)
A.0~0.6
A
B.0~1
A
C.0~2
A
D.0~3
A

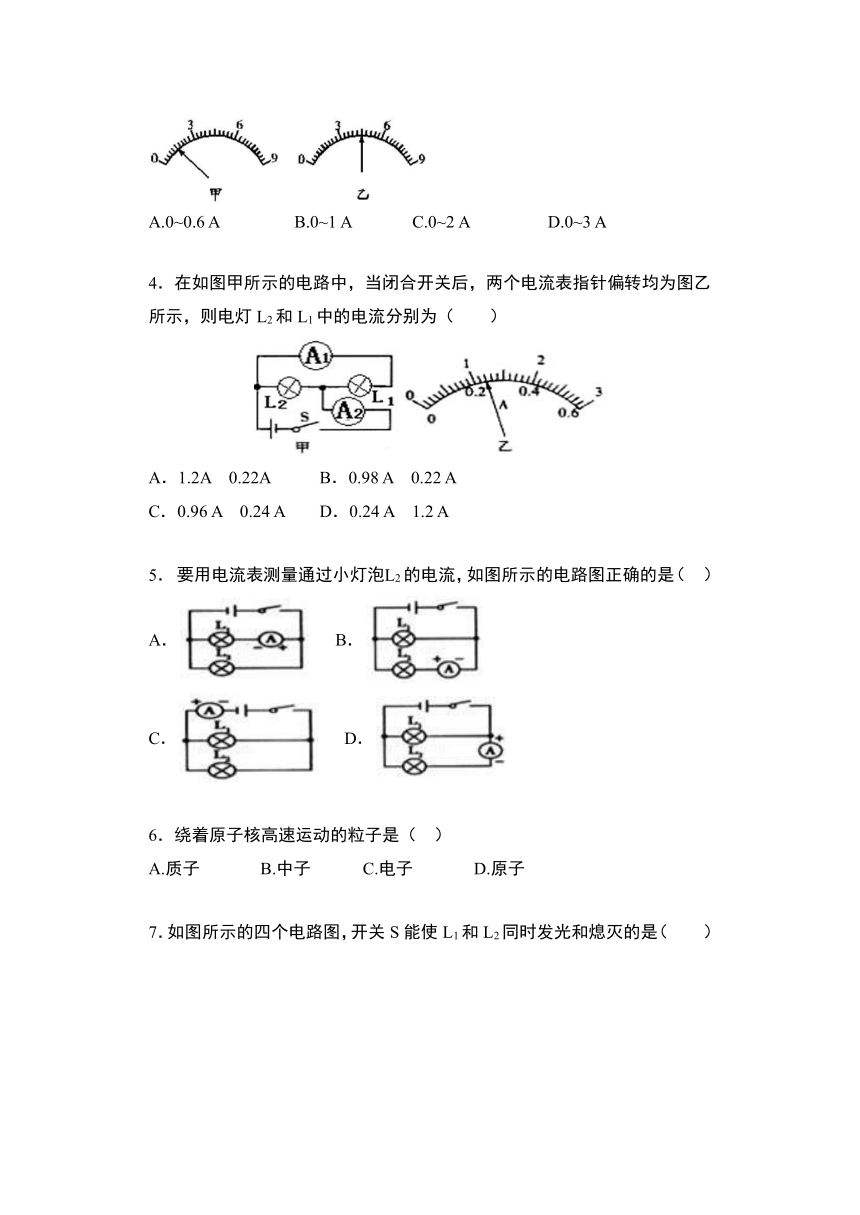

4．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L2和L1中的电流分别为（　　）
A．1.2A
0.22A
B．0.98
A
0.22
A
C．0.96
A
0.24
A
D．0.24
A
1.2
A
5．
要用电流表测量通过小灯泡L2的电流，如图所示的电路图正确的是（
）
A．
B．
C．
D．
6．绕着原子核高速运动的粒子是（
）
A.质子
B.中子
C.电子
D.原子

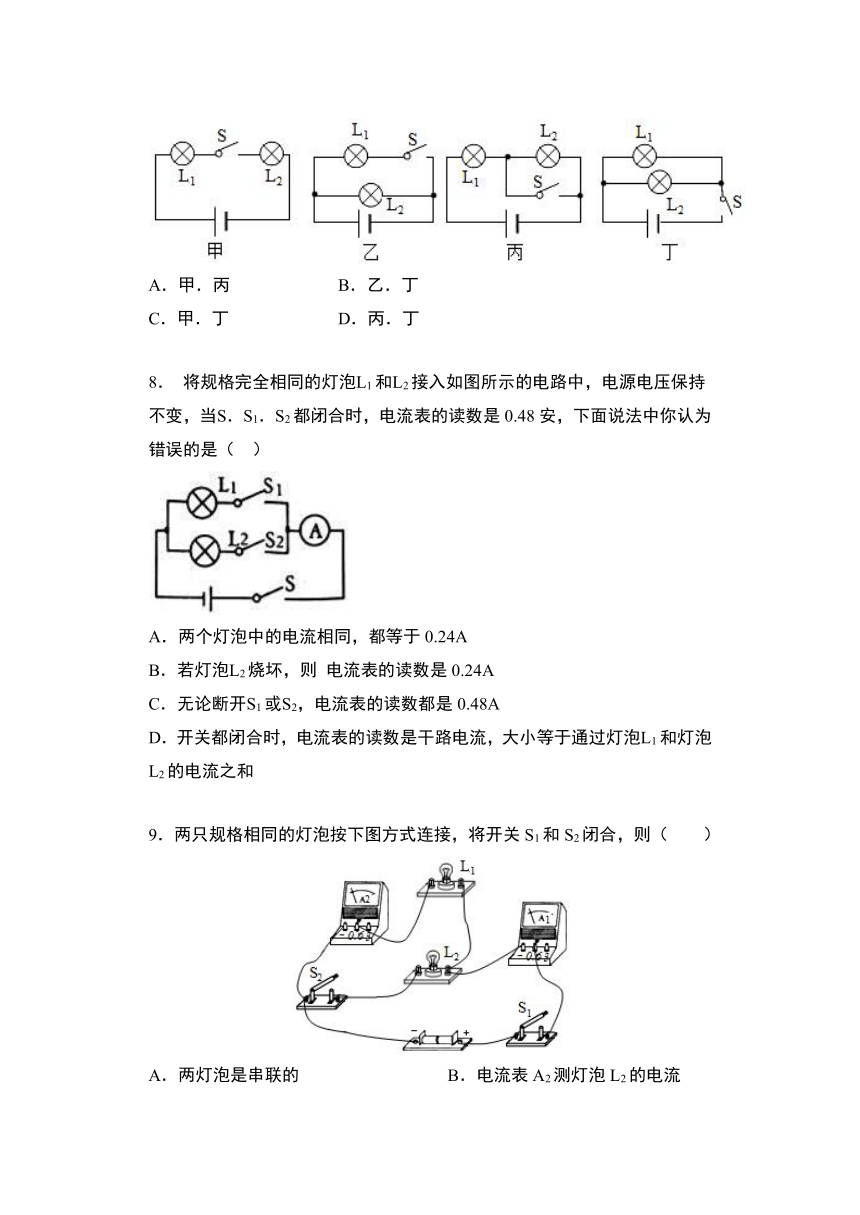

7．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（　　）
A．甲．丙
B．乙．丁
C．甲．丁
D．丙．丁
8．
将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S．S1．S2都闭合时，电流表的读数是0.48安，下面说法中你认为错误的是（
）
A．两个灯泡中的电流相同，都等于0.24A
B．若灯泡L2烧坏，则
电流表的读数是0.24A
C．无论断开S1或S2，电流表的读数都是0.48A
D．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和
9．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍
D．断开S2后，灯泡L1的亮度变大
10．

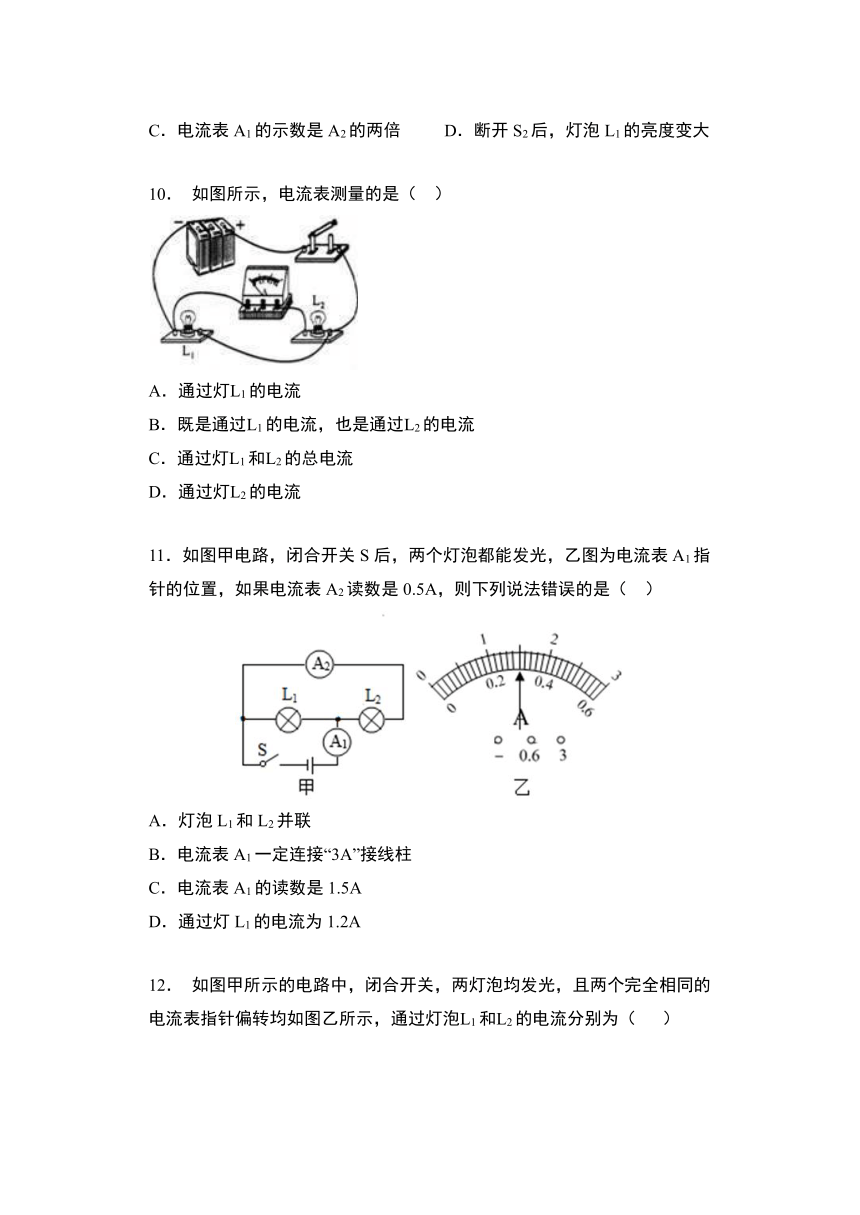

如图所示，电流表测量的是（
）
A．通过灯L1的电流
B．既是通过L1的电流，也是通过L2的电流
C．通过灯L1和L2的总电流
D．通过灯L2的电流
11．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（
）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A
12．

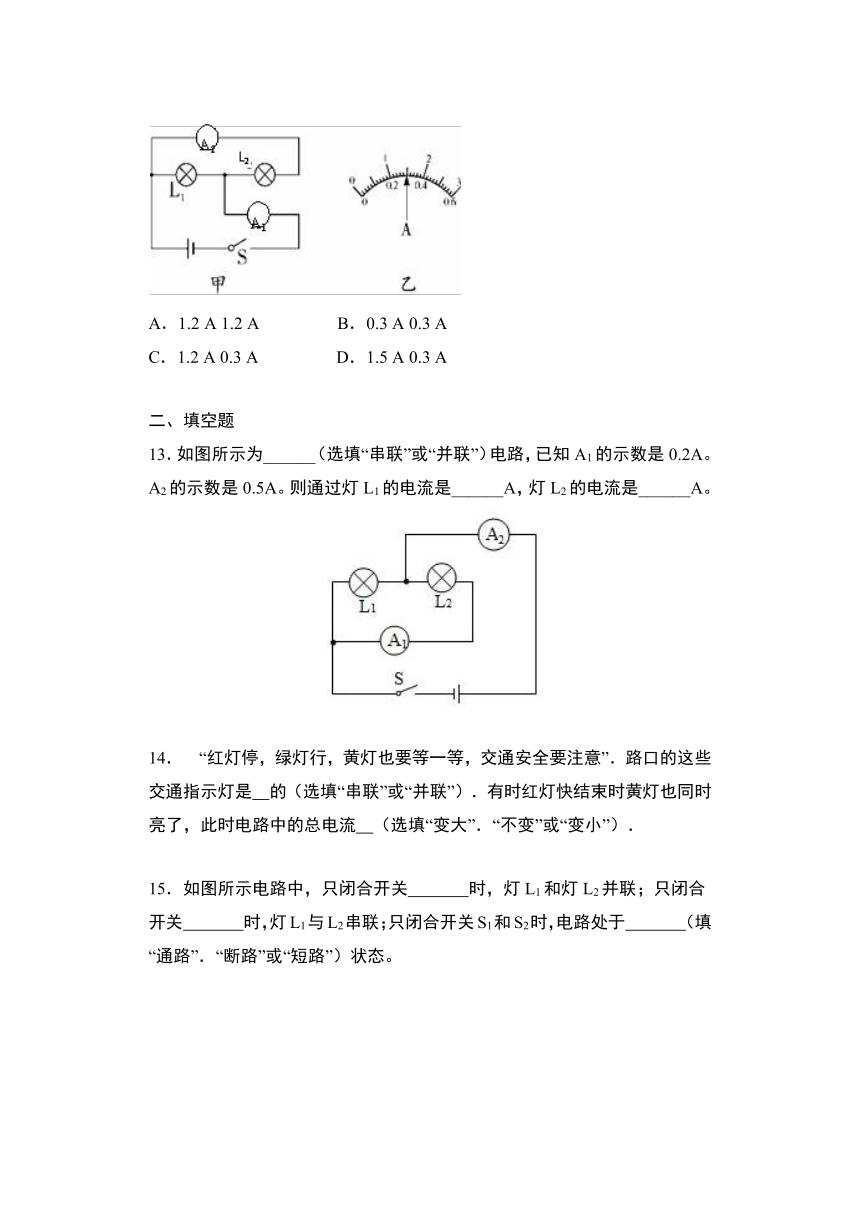

如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.2
A
1.2
A
B．0.3
A
0.3
A
C．1.2
A
0.3
A
D．1.5
A
0.3
A
二、填空题
13．如图所示为______（选填“串联”或“并联”）电路，已知A1的示数是0.2A。A2的示数是0.5A。则通过灯L1的电流是______A，灯L2的电流是______A。
14．
“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是
的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流
（选填“变大”．“不变”或“变小”）．
15．如图所示电路中，只闭合开关　
　时，灯L1和灯L2并联；只闭合开关　
　时，灯L1与L2串联；只闭合开关S1和S2时，电路处于　
　（填“通路”．“断路”或“短路”）状态。
16．在图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡
L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”）
17．
如图甲所示电路,当开关S1．S2闭合后,电流表A2与R2是
(选填“串”或“并”)联的,电流表A1测量的是通过
(选填“干路”“R1”或“R2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为
A。
18．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过
（选填“电源…”．“L1”或“L2”）的电流，b电流表的读数应为
安．
三、解答题
19．根据图甲所示的电路图，请将图乙中的实物图用笔画线表示导线连接起来。在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为________A、________A。
20．如图甲是“探究串联电路电流特点”的实验电路图。
（1）实验中，连入电路的电流表如图乙所示，此时使用的量程是________A，刻度盘上每个小格表示________A。
（2）下表是某同学实验中的一组数据：
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
上述表格所记录的数据中，明显错误的数值是_______点电流（此时电流表示数如图乙所示）。请指出造成错误的原因是_____________________________。排除错误后，根据实验数据可得出的结论为_______________________________________________________。
21．
小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是
（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是
（选填“A”“B”或“C”）处的电流。
（3）测出A．B．C三处的电流如表所示，由此得出初步结论：
（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：
。
位置
A
B
C
电
流/A
0.30
0.24
0.54
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A．B．C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
22．
如图所示，当开关S闭合后，电流表A1．A2．A3的示数分别为1.2A．1A．0.6A，则通过L1．L2．L3的电流分别是多大？
答案
一、选择题
1．
B
2．
C
3．
D
4．
C
5．
D
6．
C
7．
C
8．
C
9．
C
10．
D
11．
D
12．
C
二、填空题
13．
并联
0.3
0.2
14．
并联；变大
15．
S1S3；S2；短路
16．
发光
不发光
变小
17．
串
干路
0.28
18．
L1
1.2A
三、解答题
19．
连线如图所示0.2
0.3
20．
（1）0~0.6
0.02
（2）C
选错量程读数
在串联电路中，各处的电流都相等
21．
（1）C；（2）电路连接如上图：A或B；（3）IC＝IA+IB；换上规格不同的灯泡多次实验；（4）电路图如上图所示：
22．
解：由并联电路电流规律可知：
通过灯L3的电流
I3=IA3=0.6A，
通过灯L2的电流I2=IA2﹣IA3=1A﹣0.6A=0.4A，
通过灯L1的电流I1=IA1﹣IA2=1.2A﹣1A=0.2A，
答：通过L1．L2．L3的电流分别是0.2A；0.4A；0.6A．
