3.4 探究光的折射规律 课件（17张PPT）

探究光的折射规律
01.光的折射
02.光的折射规律
03.光的折射作图
04.光的折射现象
CONTENTS
01.光的折射

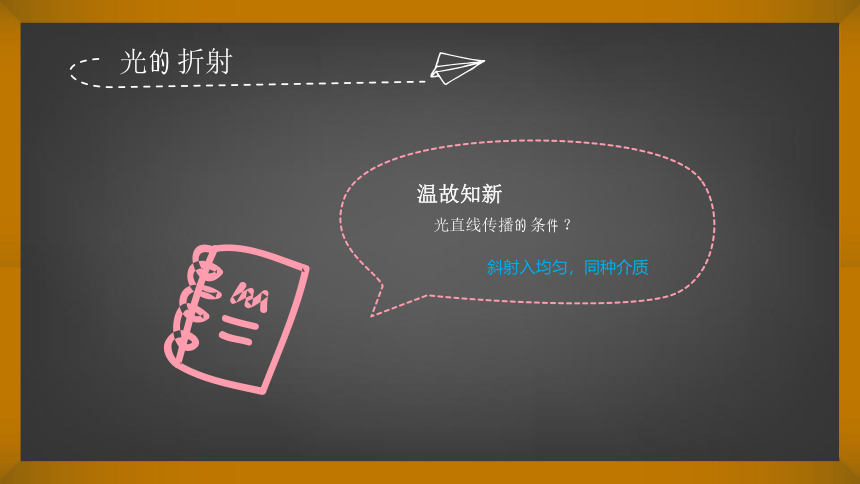

光的折射
光直线传播的条件？
温故知新
斜射入均匀，同种介质
光的折射
光从一种介质斜射入另一种介质时，传播方向发生偏折
定义
光的折射
法线
折射现象的规律有哪些呢？
02.探究光的折射规律
探究光的折射规律
提出问题：光折射遵循什么规律？
猜想假设：折射角和入射角可能不相等
实验器材：水槽（玻璃砖）、激光笔、纸板、量角器
进行实验：
1、向水槽中倒入水，放好光屏，让光束气倾斜射入水中，观察到折射光线、入射光线和 法线的空间位置关系是在同一平面内，折射角小于入射角
2、将光束绕着入射点旋转增大入射角，可以观察到折射角增大，折射角始终小鱼入射角
3、让光束从空气垂直射向水面，观察到光束在分界面不发生折射，即传播方向不改变
4、让光束从水中斜射入空气中，观察到折射角大于入射角
5、将光束绕着入射点旋转增大入射角，可以观察到折射角增大，折射角始终大于入射角
6、让光束从水中垂直射向空气，观察到光束在分界面不发生折射，即传播方向不变。
探究光的折射规律
折射光线、入射光线与法线在同一平面内
入射角增大时，折射角也增大，当光垂直射向两种介质的分界面时，传播方向不变
光从空气斜射入水或玻璃，折射角小于入射角，光从水或玻璃斜射入空气中，折射角大于入射角（总之，空气中角大）
光的折射现象中，光路可逆
实验结论
探究光的折射规律
全反射
在用半圆形玻璃砖进行折射定律的探究实验中，当光从玻璃砖射入空气中时，随着入射角增大，反射角和折射角都增大；反射光越来越亮，折射光越来越暗。当入射角增大到一定程度时，折射光线失，射向分界面的光全部反射回玻璃砖中，这种现象叫做全反射
从空气射入玻璃中不会发生全反射
探究光的折射规律
全反射的应用
全反射主要应用在光纤通信中
光在光导纤维中的传到损耗低，常用于远距离的信息传递
03.光的折射画图
光的折射作图
找到入射点，画法线，一定接着加上垂直符号，根据角度大小来画光纤
光的折射作图
光经过上下平行的玻璃撞，入射光线和折射光线平行
光穿过三棱镜、光线向较厚的一侧偏折
04.光的折射现象
光的折射现象
从岸上看水中的鱼，像在鱼的上方，看向池底，感觉池底变浅
从水中看岸上的物体，像比实物高
感谢您的观看
