变阻器
学习目标：
1、知道滑动变阻器的构造和作用、
能改变电阻的原理。
2、知道滑动变阻器所标规格的含义。
3、会把滑动变阻器正确连入电路。
4、知道电阻箱的用途、会读数。
5、知道滑动变阻器和电阻箱的区别和特点。

复习：
1、加在导体两端的电压相同时，导体的电阻越大，通过的电流就______。
2、导体的电阻大小与导体的_____、_____、_________有关，还与导体的_____有关。
３、导体越长，电阻_____；导体横截面积越大，电阻_____。
越小
材料
长度
横截面积
温度
越大
越小
还有收录机的音量开关，可以控制声音的大小。
二、变阻器
滑动变阻器
电阻箱

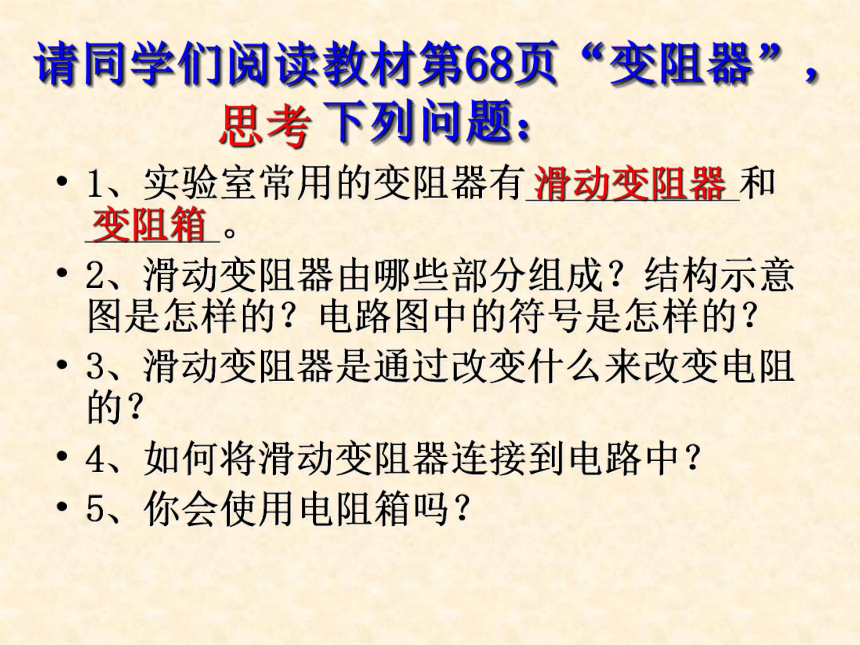

请同学们阅读教材第68页“变阻器”， 下列问题：
1、实验室常用的变阻器有___________和_______。
2、滑动变阻器由哪些部分组成？结构示意图是怎样的？电路图中的符号是怎样的？
3、滑动变阻器是通过改变什么来改变电阻的？
4、如何将滑动变阻器连接到电路中？
5、你会使用电阻箱吗？
滑动变阻器
变阻箱
思考
滑动变阻器的构造：
①金属杆
②金属滑片P
③电阻丝线圈
④瓷筒
⑤支架
A、B、C、D为接线柱
A
B
C
D
由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。
结构示意图
电路图中的符号
A
B
C
D
P
请同学们动手把滑动变
阻器的结构示意图和在
电路中的符号画一遍
滑动变阻器是通过改变什么来改变电阻的？
滑动变阻器是通过改变什么来改变电阻的？
1、电流表的读数变化，是什么原因引起的？
2、滑动变阻器接入电路后影响电阻大小的因素是什么？
通过讨论：你得出了什么结论？
滑动变阻器是通过移动滑片，改变接入电路
中电阻丝的长度，来改变电路中的电阻。
如何将滑动变阻器连接到电路中？
2、使用哪些接线柱连接可以改变电路中的电阻？有没有不能改变电阻的连接方法？
3、滑动变阻器有几种正确的接法？在每种接法中滑动变阻器上哪些部分有电流通过？
4、滑动变阻器接入电路的作用是什么？

A
B
C
D
P
1、滑动变阻器有四个
接线柱A、B、C、D，
连接到电路中通常同时
使用几个？
两个
滑动变阻器的作用及连接方式
改变电路中的电流大小
一上一下，四种接法
2.连接方法：___________________
A
B
C
D

P
A
B
C
D

P
A
B
C
D

P
A
B
C
D

P
1.作用：_____________________
P
P
P
P
(1)
(6)
(5)
(4)
(3)
(2)
铭牌
如：：“200Ω，1.5A”
“200Ω”表示： ；
“1.5A”表示： 。
思考：
在闭合开关前应该把滑片移到 处。
（这样做的目的： ）
最大阻值为200Ω
允许通过的最大电流为1.5A
最大阻值
起到保护作用
电阻箱的读数
课堂小结：
1、滑动变阻器由金属杆、滑片、电阻丝线圈、瓷筒和支架五部分构成。
2、结构示意图为 ，符号是
3、滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。
4、滑动变阻器的作用是改变电路中电流的大小。
5、滑动变阻器接入的连接方式是两个接线柱，一上一下，共有四种接法。
课堂练习：
1.滑动变阻器是通过改变接入电路中的____________来改变电路中的电阻的。
2.如图所示，当把滑动变阻器的A、C接线柱接入电路后，滑片P向右滑动时，电路中的电阻应是 （ ）
A、减小
B、增大
C、不变
D、无法确定
A
B
C
D
P
电阻丝的长度
B
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
A、甲和乙 B、丙和丁
C、甲和丙 D、甲和丁
