5.2.3 由三视图确定几何体
1、请你找出下列物体所对应的主视图.


（1） （2） （3） （4）

（a） (b) (c) (d)
午餐肉
知识回顾

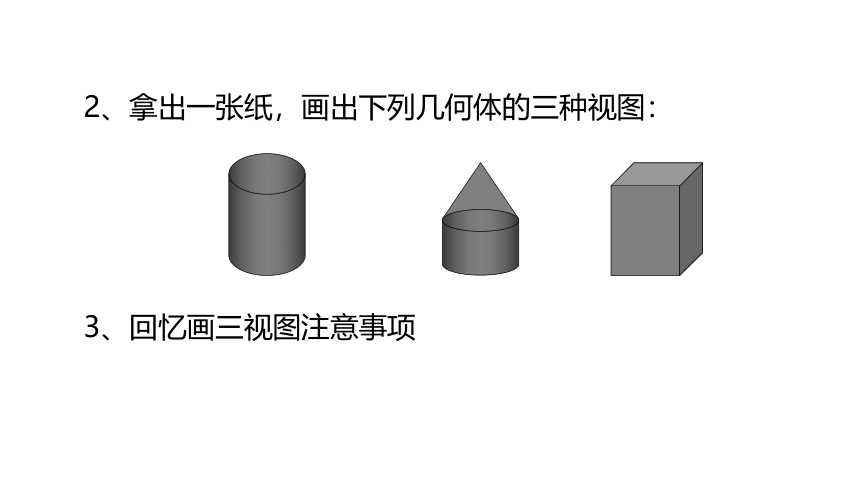

2、拿出一张纸，画出下列几何体的三种视图：
3、回忆画三视图注意事项
主视图
主视图
俯视图
左视图
正面
从上面看
从正面看
从左面看
高
长
宽
宽
左视图
侧面
水平面
俯视图

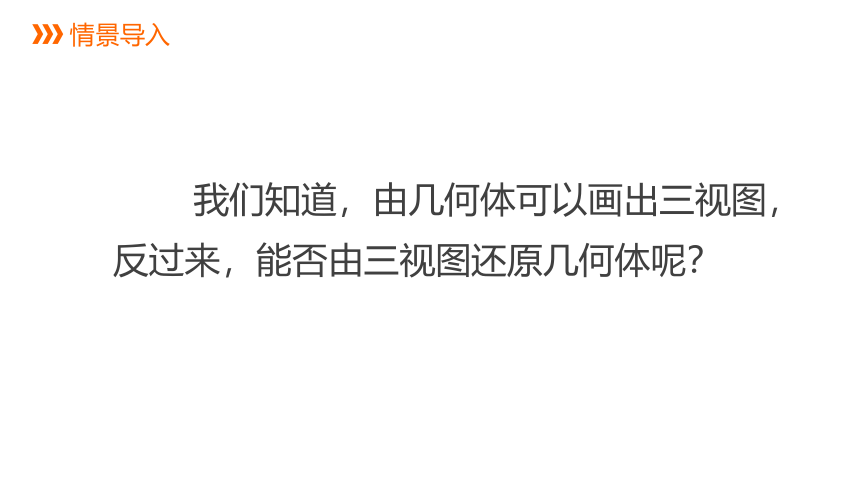

情景导入
我们知道，由几何体可以画出三视图，反过来，能否由三视图还原几何体呢？

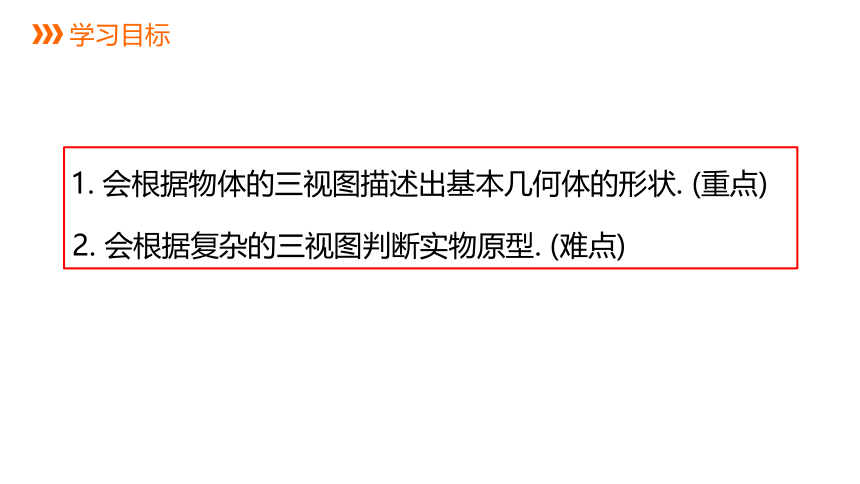

1. 会根据物体的三视图描述出基本几何体的形状. (重点)
2. 会根据复杂的三视图判断实物原型. (难点)
学习目标
获取新知

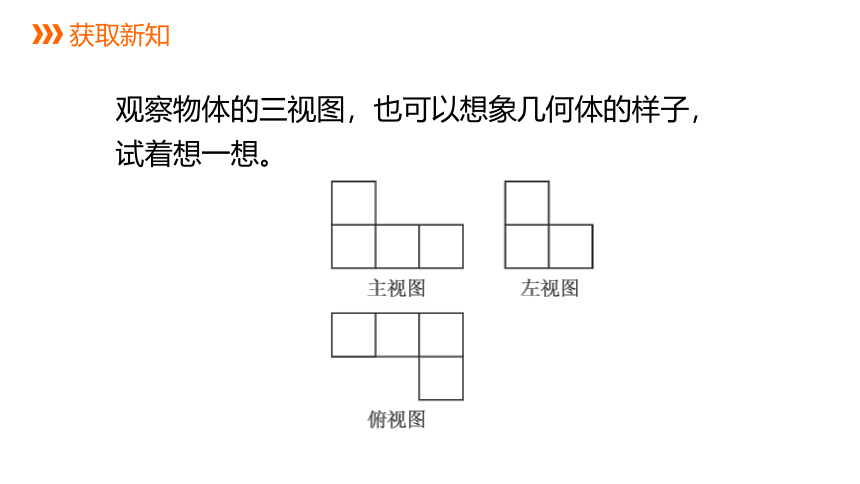

观察物体的三视图，也可以想象几何体的样子，试着想一想。
由三视图确定几何体：
(1)方法：由三视图想象立体图形时，要先分别根据主视图、俯视图、左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．
(2)过程：由三视图想象几何体形状，可通过以下途径进行分析：
①根据主视图、俯视图、左视图想象几何体的前面、上面和左侧面的形状；
②根据实线和虚线想象几何体看得见部分和看不见部分的轮廓线；
③熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；
总结
例 请根据下面提供的三视图，画出几何图形.
主视图
左视图
俯视图
例题讲解
图1
主视图
左视图
俯视图
图2
1.一个几何体的三视图如图所示，该几何体是(　　)
A．直三棱柱 B．长方体
C．圆锥 D．正方体
A
随堂演练
2. 下列三视图所对应的实物图是 ( )
C
3.一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是(　　)
A．3 B．4 C．5 D．6
C
3. (1) 一个几何体的主视图和左视图如图所示，请补画这个几何体的俯视图.
(2) 一个直棱柱的主视图和俯视图如图所示. 描述这个直棱柱的形状,并补画它的左视图.
左视图
主视图
俯视图
主视图
俯视图
左视图
4. 根据物体的三视图描述物体的形状
(1)
(2)
一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是(　　)
A．3 B．4 C．5 D．6
C
思维拓展
由三视图确定几何体
由三视图确定简单几何体
由三视图确定复杂几何体
由三视图确定简单几何体的组合体
课堂小结
