15.5 串、并联电路中电流的规律 训练 2021-2022学年人教版物理九年级上册（有答案）

15.5
串、并联电路中电流的规律暑期训练
一、选择题

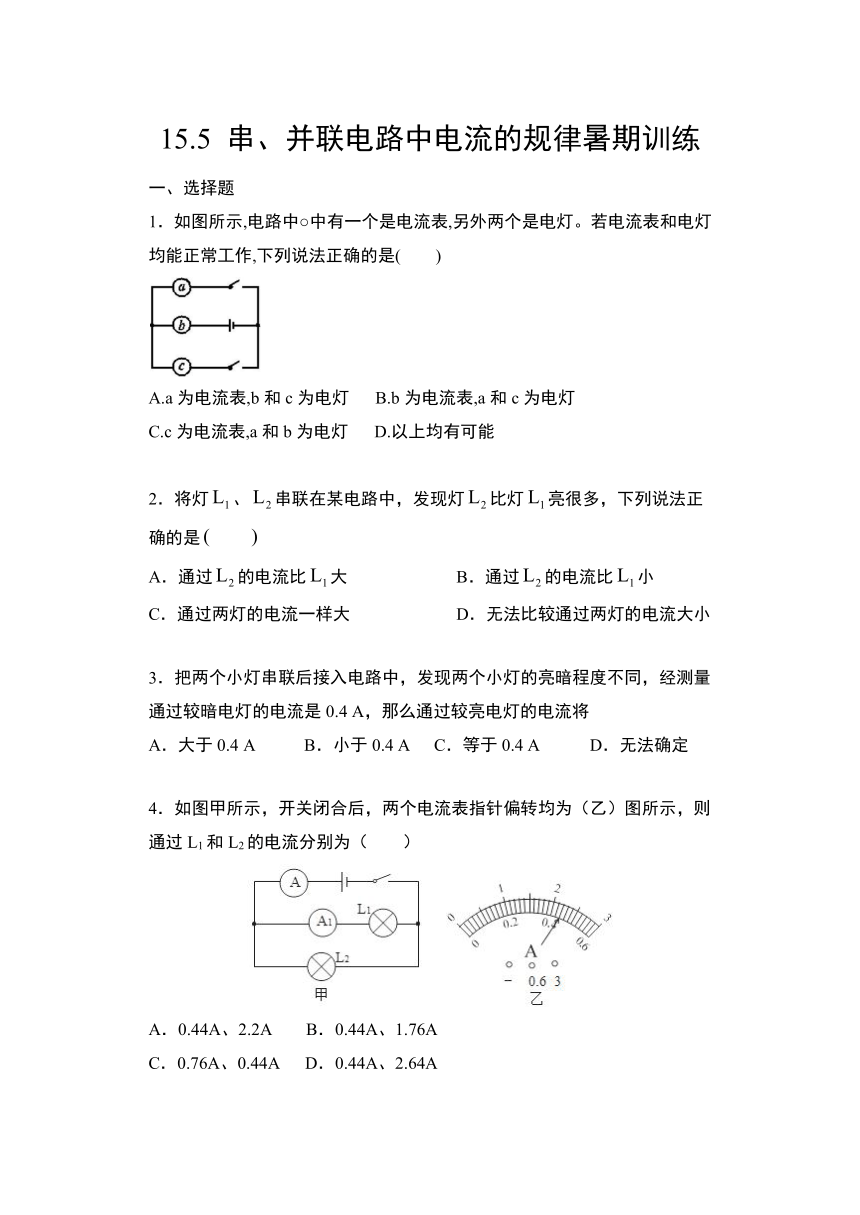

1．如图所示,电路中○中有一个是电流表,另外两个是电灯。若电流表和电灯均能正常工作,下列说法正确的是(　　)
A.a为电流表,b和c为电灯
B.b为电流表,a和c为电灯
C.c为电流表,a和b为电灯
D.以上均有可能
2．将灯、串联在某电路中，发现灯比灯亮很多，下列说法正确的是　　
A．通过的电流比大
B．通过的电流比小
C．通过两灯的电流一样大
D．无法比较通过两灯的电流大小
3．把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4
A，那么通过较亮电灯的电流将
A．大于0.4
A
B．小于0.4
A
C．等于0.4
A
D．无法确定
4．如图甲所示，开关闭合后，两个电流表指针偏转均为（乙）图所示，则通过L1和L2的电流分别为（　　）
A．0.44A、2.2A
B．0.44A、1.76A
C．0.76A、0.44A
D．0.44A、2.64A
5．
电路中连接了两个规格完全相同的灯泡，用电流表测得它们的电流都为0.46A，则电路中的总电流是（
）
A．一定是0.46A
B．一定是0.92A
C．可能是0.46A
D．以上说法都不对
6．将L1．L2．L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（
）
A．I1＞I2＞I3
B．I1=I2=I3
C．I1＜I2＜I3
D．无法判断
7．

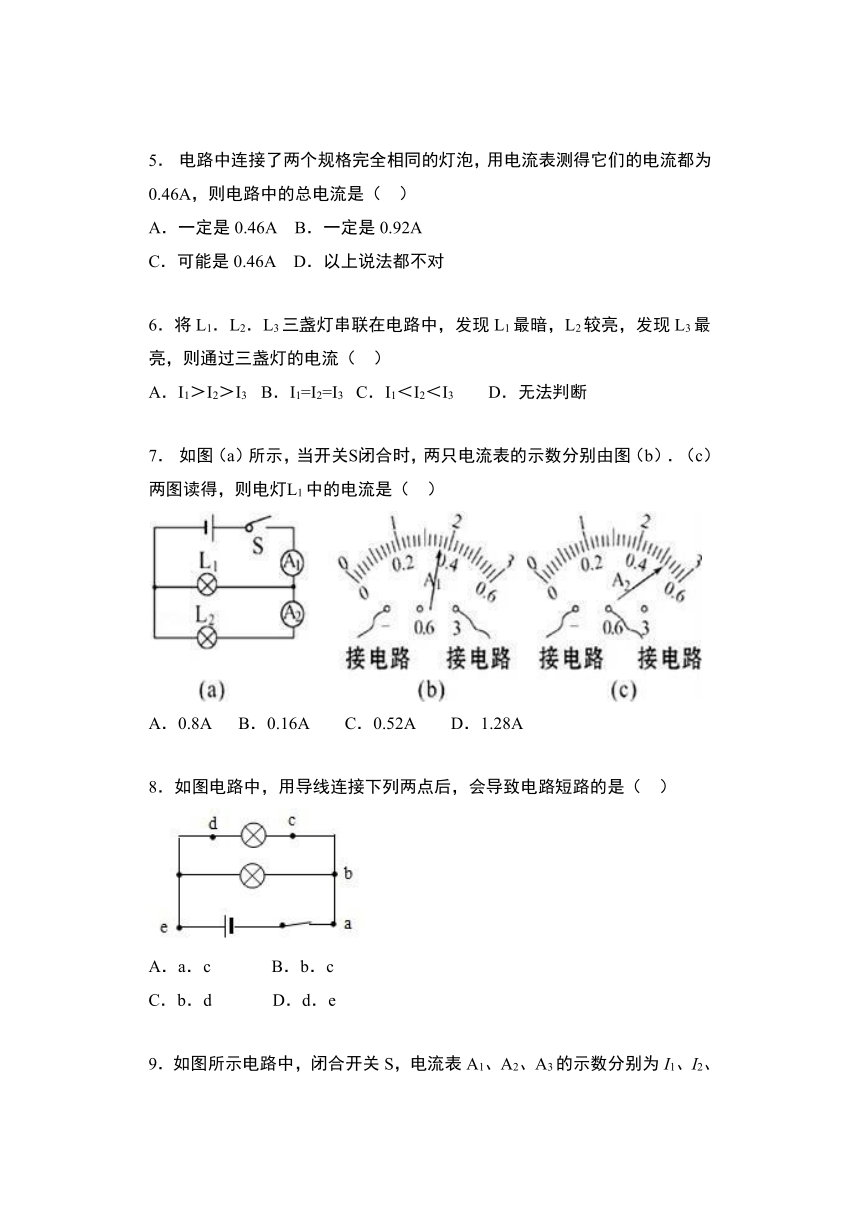

如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）．（c）两图读得，则电灯L1中的电流是（
）
A．0.8A
B．0.16A
C．0.52A
D．1.28A
8．如图电路中，用导线连接下列两点后，会导致电路短路的是（
）
A．a．c
B．b．c
C．b．d
D．d．e

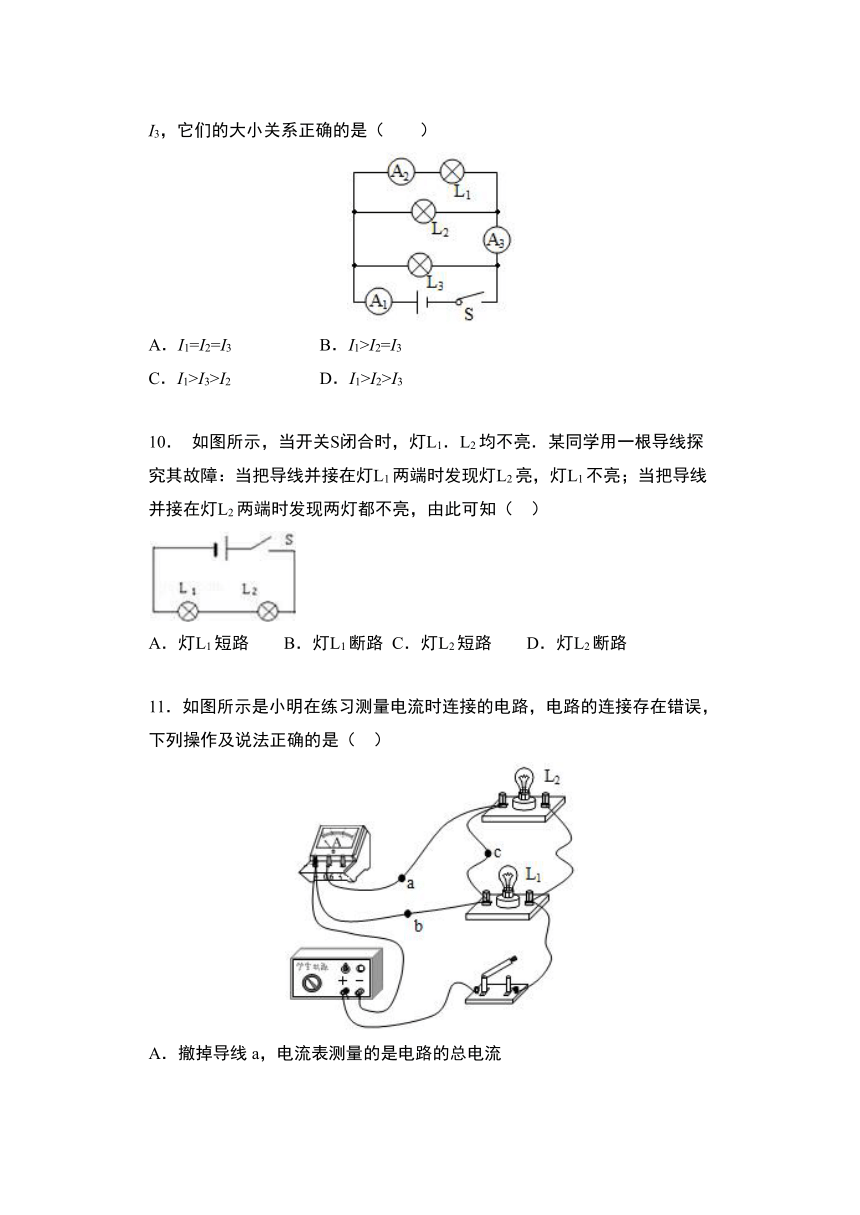

9．如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3
B．I1>I2=I3
C．I1>I3>I2
D．I1>I2>I3
10．
如图所示，当开关S闭合时，灯L1．L2均不亮．某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（
）
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
11．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（
）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
12．

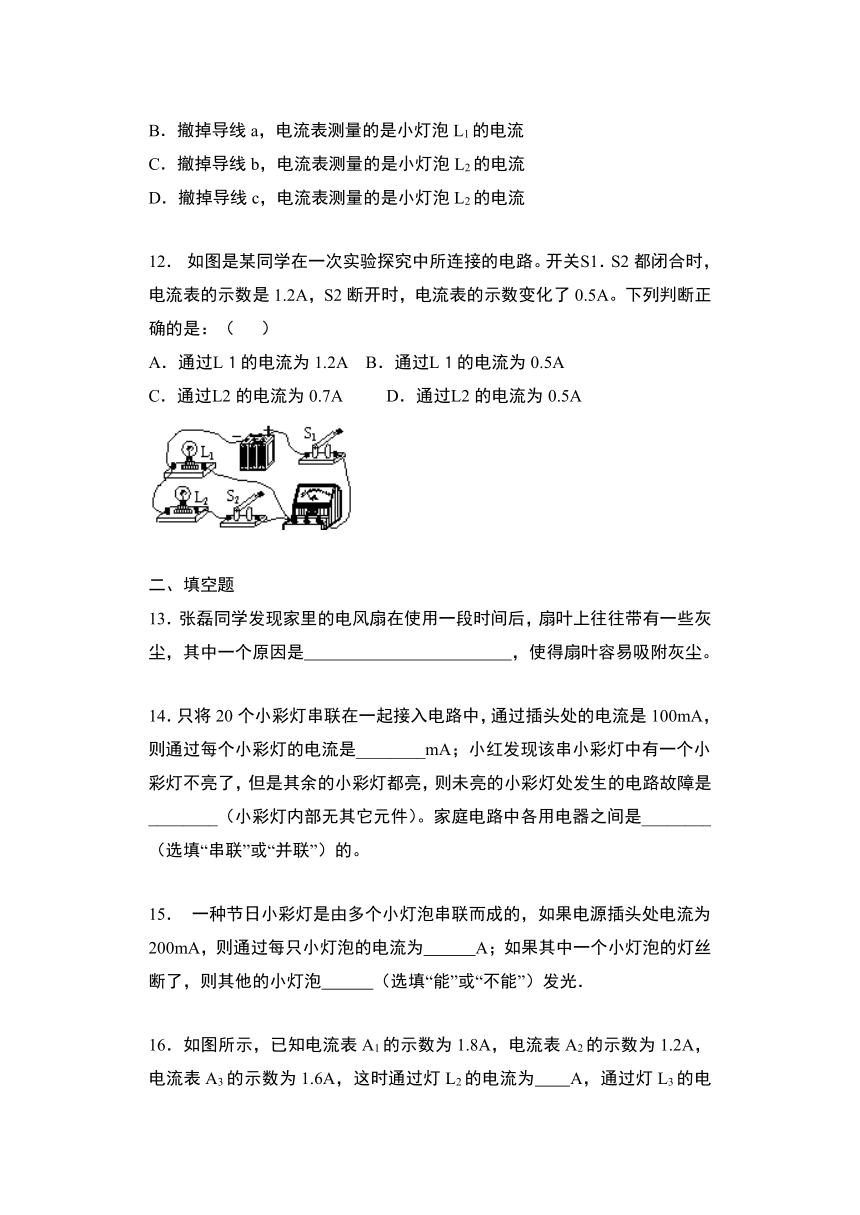

如图是某同学在一次实验探究中所连接的电路。开关S1．S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A。下列判断正确的是：（
）
A．通过L１的电流为1.2A
B．通过L１的电流为0.5A
C．通过L2的电流为0.7A
D．通过L2的电流为0.5A
二、填空题
13．张磊同学发现家里的电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是
，使得扇叶容易吸附灰尘。
14．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是________mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是________（小彩灯内部无其它元件）。家庭电路中各用电器之间是________（选填“串联”或“并联”）的。
15．
一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为
A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡
（选填“能”或“不能”）发光．
16．如图所示，已知电流表A1的示数为1.8A，电流表A2的示数为1.2A，电流表A3的示数为1.6A，这时通过灯L2的电流为　　A，通过灯L3的电流为　　A，通过灯L4的电流为　　A。
17．
如图所示，是小敏同学在某次实验探究中连接的电路．开关S2控制的是灯
，电流表测量的是
的电流．
18．物理学中规定：__________定向移动的方向为电流方向．若某个氢原子中的电子围绕原子核顺时针运动，则电子运动而产生的电流的方向是__________．
三、解答题
19．如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号．要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求________-．
20．我们知道,测量时总存在误差,通常将测量值与真实值之差叫作绝对误差。初中电学实验中所用电流表的准确度等级一般是2.5级的。2.5级电流表的含义是:用该电流表测量时的最大绝对误差不超过满刻度值的2.5%。下表给出了用2.5级电流表测量电流时,电流表指针的偏转角度与百分误差(即最大绝对误差与电流表读数之比的百分数)之间的关系。
电流表指针的偏转角度
量程为0~0.6
A电流表的读数
百分误差
满刻度
0.6
A
2.5%
满刻度的二分之一
0.3
A
5.0%
满刻度的三分之一
0.2
A
7.5%
满刻度的四分之一
0.15
A
10%
满刻度的十分之一
0.06
A
25%
满刻度的二十分之一
0.03
A
(1)上表中的最后一空处相应的百分误差应是　　　%。　?
(2)从上表中的数据可以看出,该电流表的指针偏转的角度越大,百分误差
　　　(选填“越大”“越小”或“不变”)。?
(3)如果用准确等级是2.5级的电流表进行测量时要求百分误差小于3.75%,则该电流表指针的偏转角度应该大于满刻度的　
。?
21．小虎按照如图所示的电路探究“串联电路电流的规律”:
（1）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转_________（选填“小于0.6A”、“大于0.6A”“满刻度以外”），则换用电流表的小量程；
（2）连接好电路后闭合开关，小虎发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_________（选填“L1灯丝断了”、“L2灯丝断了”、“L2接触不良”）；
（3）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论:______。
（4）为了使结论更有普遍性，小虎接下来的操作应该是___________________________。
22．
在如图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图
（b）所示．则：
（1）电流表A3的示数是多少？
（2）通过灯泡L1和L2的电流各是多少？
答案
一、选择题
1．
B　
2．
C
3．
C
4．
B
5．
C
6．
B
7．
D
8．C
9．
C
10．
B
11．
D
12．
D
二、填空题
13．
摩擦起电
14．
100
短路
并联
15．
0.2；不能．
16．
1.8；1.2；0.4
17．
L2，干路．
18．
正电荷
逆时针
三、解答题
19．
20．
(1)50　(2)越小　(3)三分之二
21．
小于0.6A
L2接触不良
串联电路中的电流处处相等
换用不同规格的灯泡重复实验
22．
（1）电流表A3的示数是0.56A．
（2）通过L1的电流是0.8A，通过L2的电流是0.24A．
试卷第8页，总8页
