第三节：
光
的
折
射

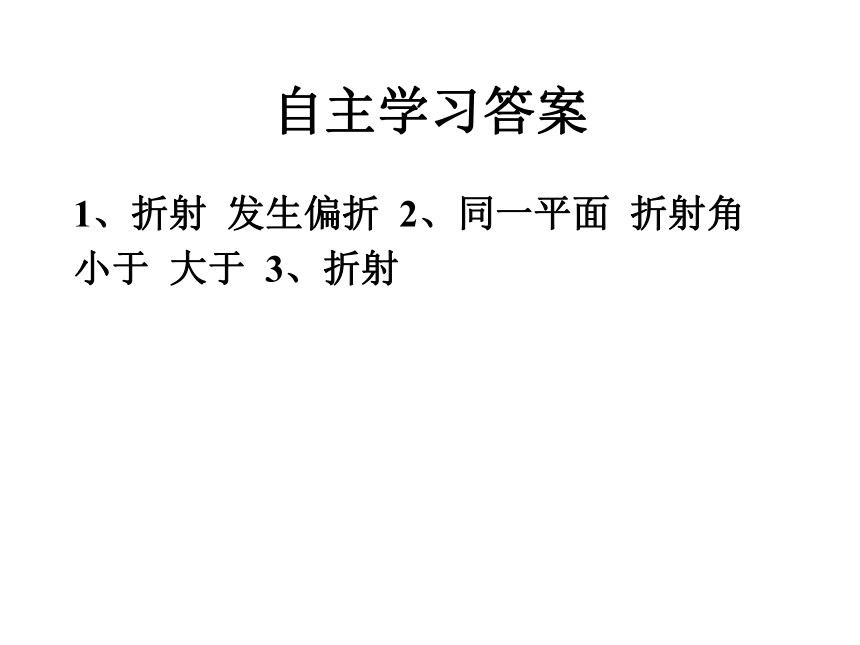

自主学习答案
1、折射
发生偏折
2、同一平面
折射角
小于
大于
3、折射
筷子怎么折断了？
看起来向上弯折

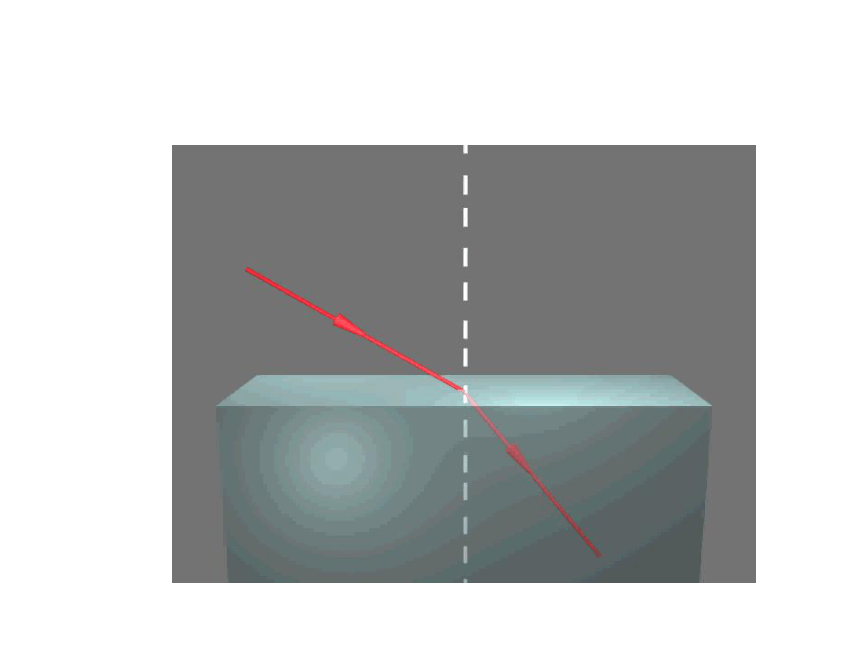

光从一种物质斜射入另一种物质时，传播方向通常会发生偏折，这种现象叫做光的折射。

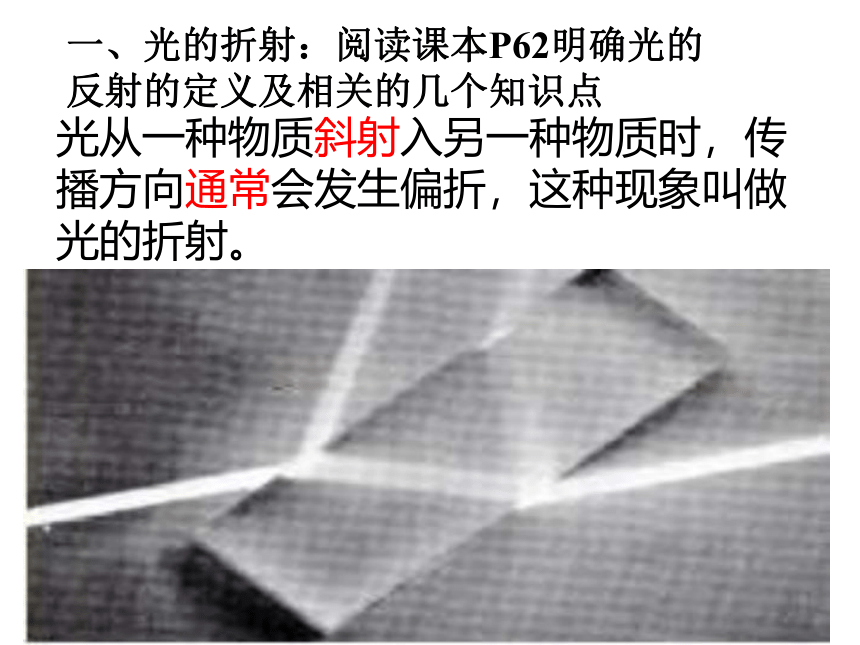

一、光的折射：阅读课本P62明确光的反射的定义及相关的几个知识点

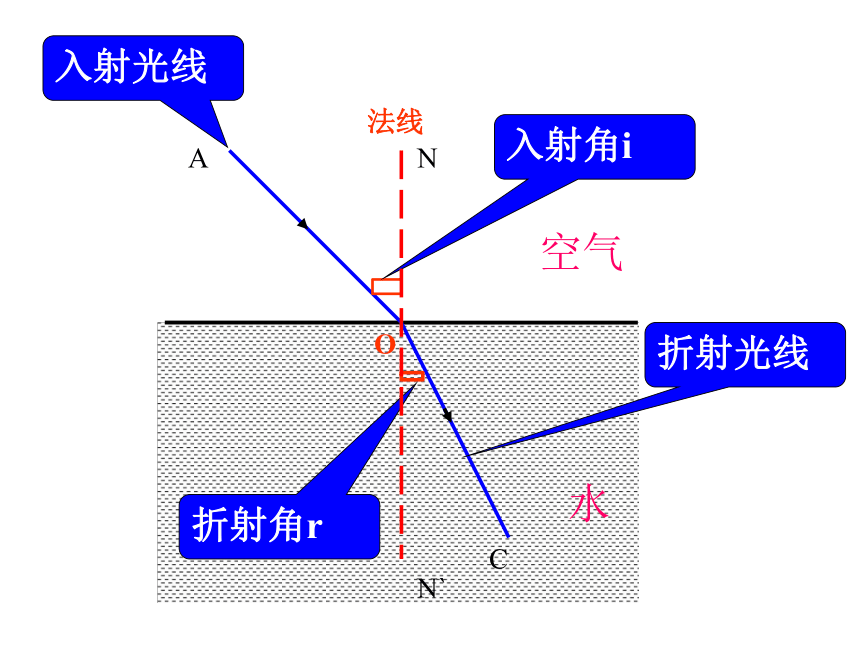

A
O
空气
N
N`
C
水
入射光线
入射角i
折射角r
折射光线
法线
光

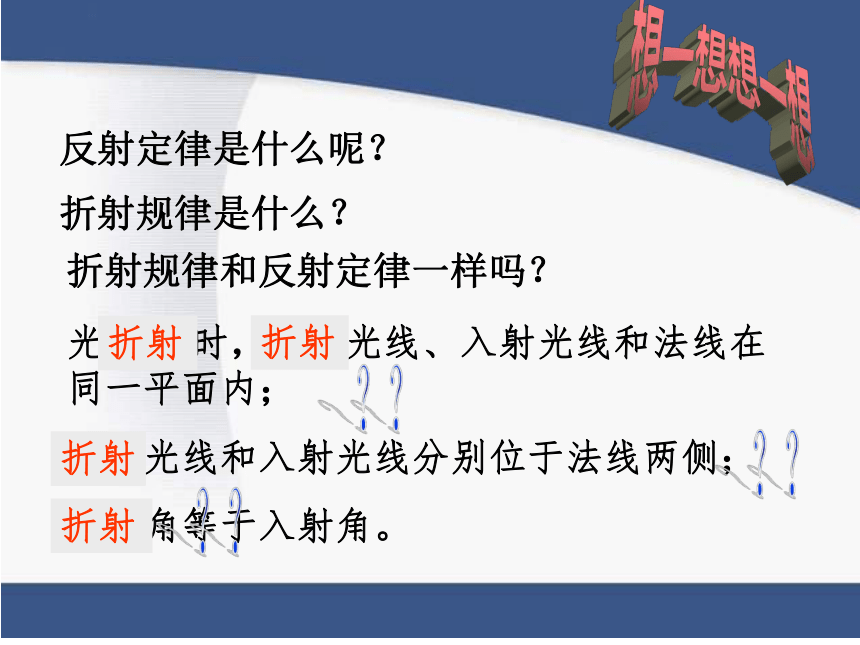

反射时，反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。
折射
折射
折射
折射
折射规律和反射定律一样吗？
折射规律是什么？
反射定律是什么呢？
阅读课本P62探究光的折射规律实验步骤，明确怎样验证三线共面？怎样比较两角的关系？
A
O
空气
N
N`
C
水
折射光线
折射角
入射角
入射光线
法线
折射中光路是可逆的
光的折射规律
3.光从空气斜射入水中（或其它透明介质中），折射角小于入射角；当光从水(或其它透明介质)射向空气时，折射角大于入射角

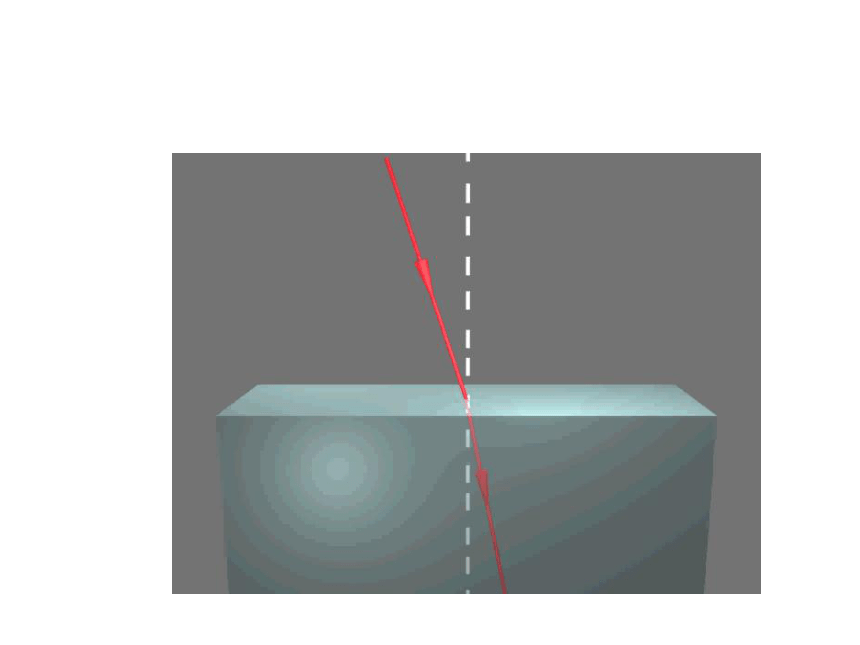

2.入射角增大时，折射角也随着增大
1.折射光线与入射光线、法线在同一平面上；且折射光线和入射光线总是分居在法线两侧
4.垂直射入时，传播方向不变
5.光折射时，光路可逆。
例题.如图是一束光射到空气和玻璃分界面后在两种物质中的传播路线,相互垂直的两根直线分别表示界面和法线.由图可知:入射光线是
,折射角为
,界面的
侧是玻璃.
N’
N
M
M’
O
B
A
C
60O
30O
BO
30O
右
30O
巩固练习：如下图所示，画出光通过三棱镜时的光路。
偏向底面
筷子真的折断了吗？
o
o
水中的鱼看上去比实际的位置要浅．光由水射入空气。
在水中潜水员看到的海面上空的气球比气球的实际位置
水.
高.
空气
看到的气球在折射光线的反向延长线上.
课堂小练
1．池水看起来比实际的要____，这是由于光从________射入________时发生的_______造成的，看到的是实际池底的______像．
水中
浅
空气
折射
虚
2．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为_____，折射角为________，光进入玻璃后偏折角度的大小是________．
BO
OA
OC
∠AON
∠CON/
25°
3．如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．
50°
4.在湖边看平静湖水中的“鱼在云中游”则（
）
A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
B
巩固练习
1小文在探究光的折射规律时，将光从空气分别射人玻璃和水中．其实验过程如下：
实验一：将光从空气射人玻璃中
（1）将半圆形玻璃砖放在标有角度的圆盘上．如图1所示；
（2）将一束激光从空气射向玻璃砖的圆心O处，激光在O处发生折射．记录人射角和折射角；
（3）逐渐增大入射角，重复步骤（2）；
实验所测数据如表格一所示：
（1）将标有角度的圆盘按图2所所示安放；
（2）将一束激光从空气射向水面O处，激光在O处发生折射，记录入射角和折射角；
（3）逐渐增大入射角，重复步骤（2）；
实验所测数据如表格二所示：
表格二
①当光从空气垂直入射到其它透明介质时，传播方向　　　　　．
②当光从空气斜射人玻璃或水中时，折射角　　　。　（选填“大于”、“等于”或“小于”）入射角；
③当光以相同的入射角斜射入不同的介质中时，折射角　　　　　
。（选填“相等”或“不相等”）．
不发生改变；
小于
不相等
完成课本P64；1、2、3、4、
2、我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。
看到的水中部分应向上弯折
违背了光的折射规律
第三节自我评价答案
1-7、AADCBDB
8、（1）①反射
折射
②增大
小于
（2）是
结论不具有代表性，还应再做由空气射入玻璃或其他透明介质的实验和由透明介质射入空气的实验。
拓展提升
1、D
2、A
