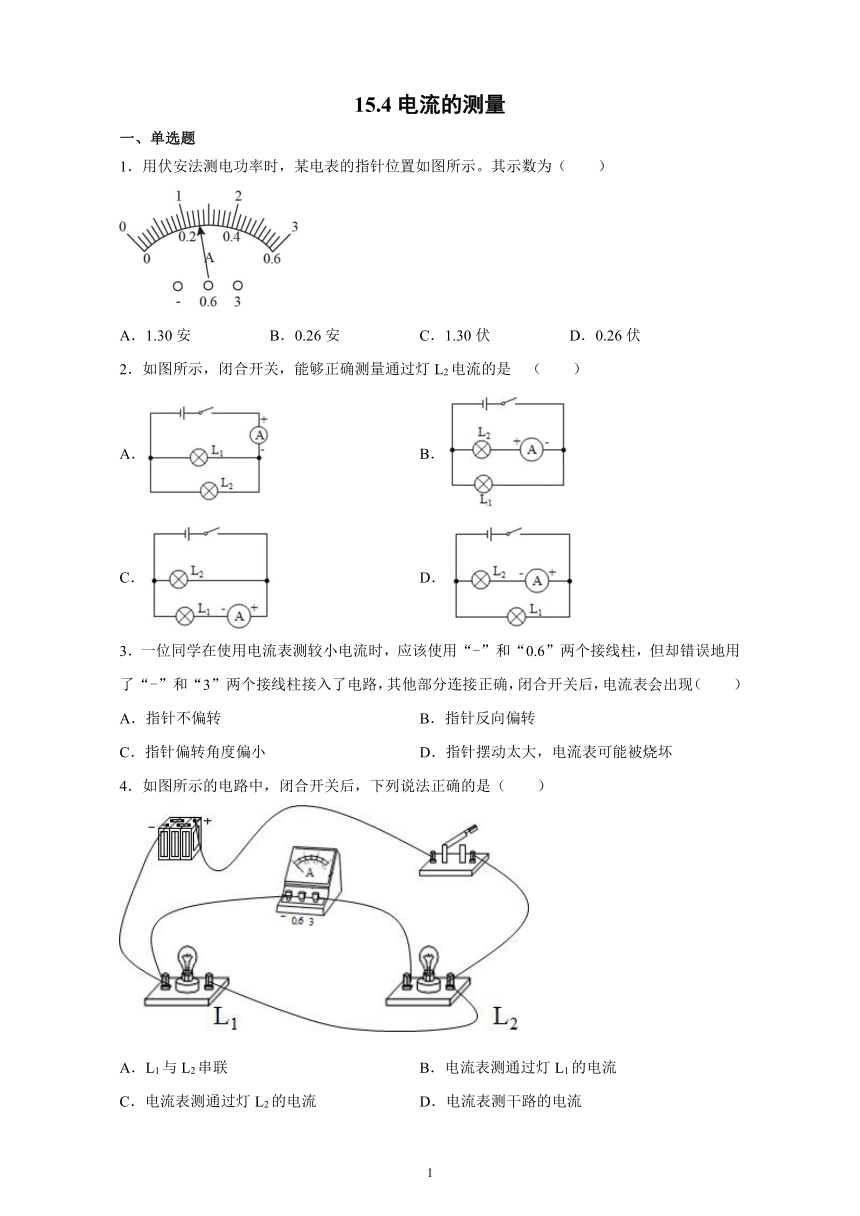

15.4电流的测量
一、单选题
1．用伏安法测电功率时，某电表的指针位置如图所示。其示数为（　　）
A．1.30安
B．0.26安
C．1.30伏
D．0.26伏
2．如图所示，闭合开关，能够正确测量通过灯L2电流的是
（　　）
A．
B．
C．
D．
3．一位同学在使用电流表测较小电流时，应该使用“-”和“0.6”两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后，电流表会出现（　　）
A．指针不偏转
B．指针反向偏转
C．指针偏转角度偏小
D．指针摆动太大，电流表可能被烧坏
4．如图所示的电路中，闭合开关后，下列说法正确的是（　　）
A．L1与L2串联
B．电流表测通过灯L1的电流
C．电流表测通过灯L2的电流
D．电流表测干路的电流

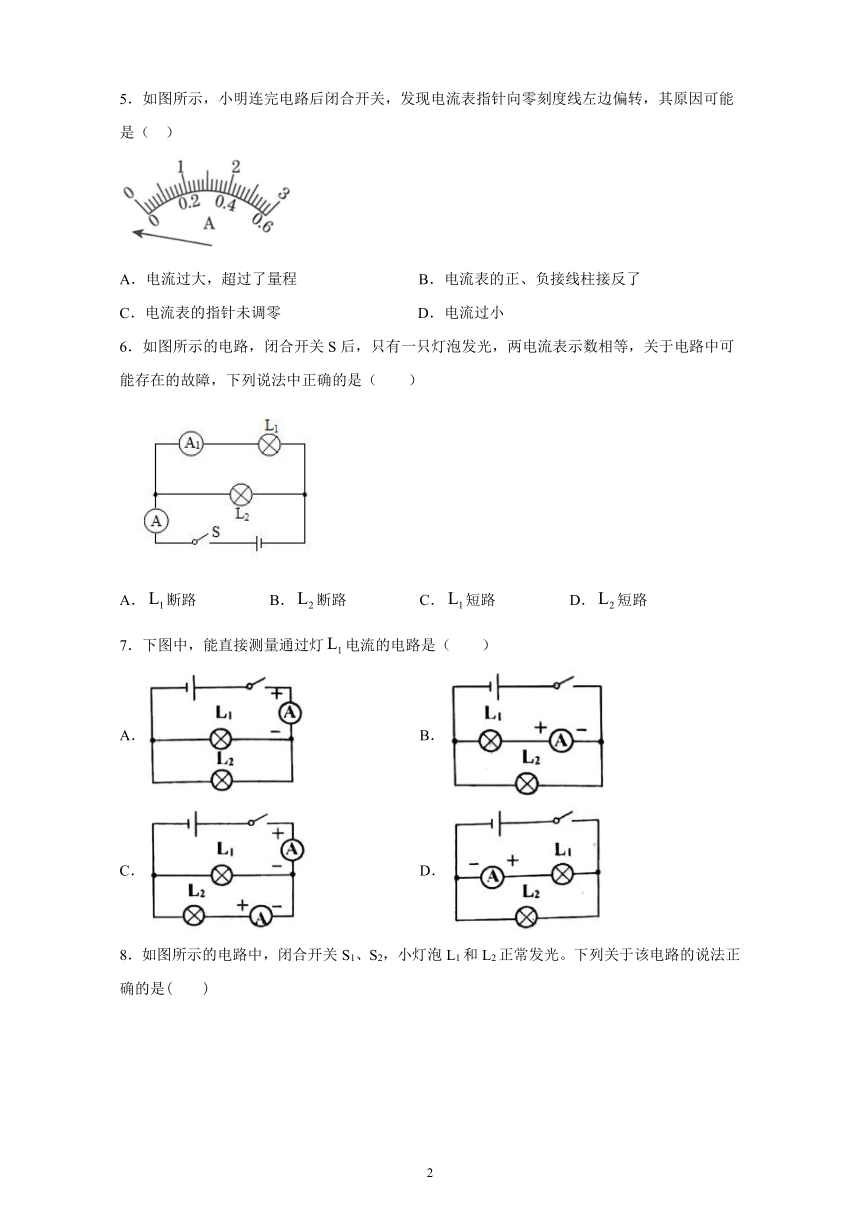

5．如图所示，小明连完电路后闭合开关，发现电流表指针向零刻度线左边偏转，其原因可能是（
）
A．电流过大，超过了量程
B．电流表的正、负接线柱接反了
C．电流表的指针未调零
D．电流过小
6．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．断路
B．断路
C．短路
D．短路
7．下图中，能直接测量通过灯电流的电路是（　　）
A．
B．
C．
D．

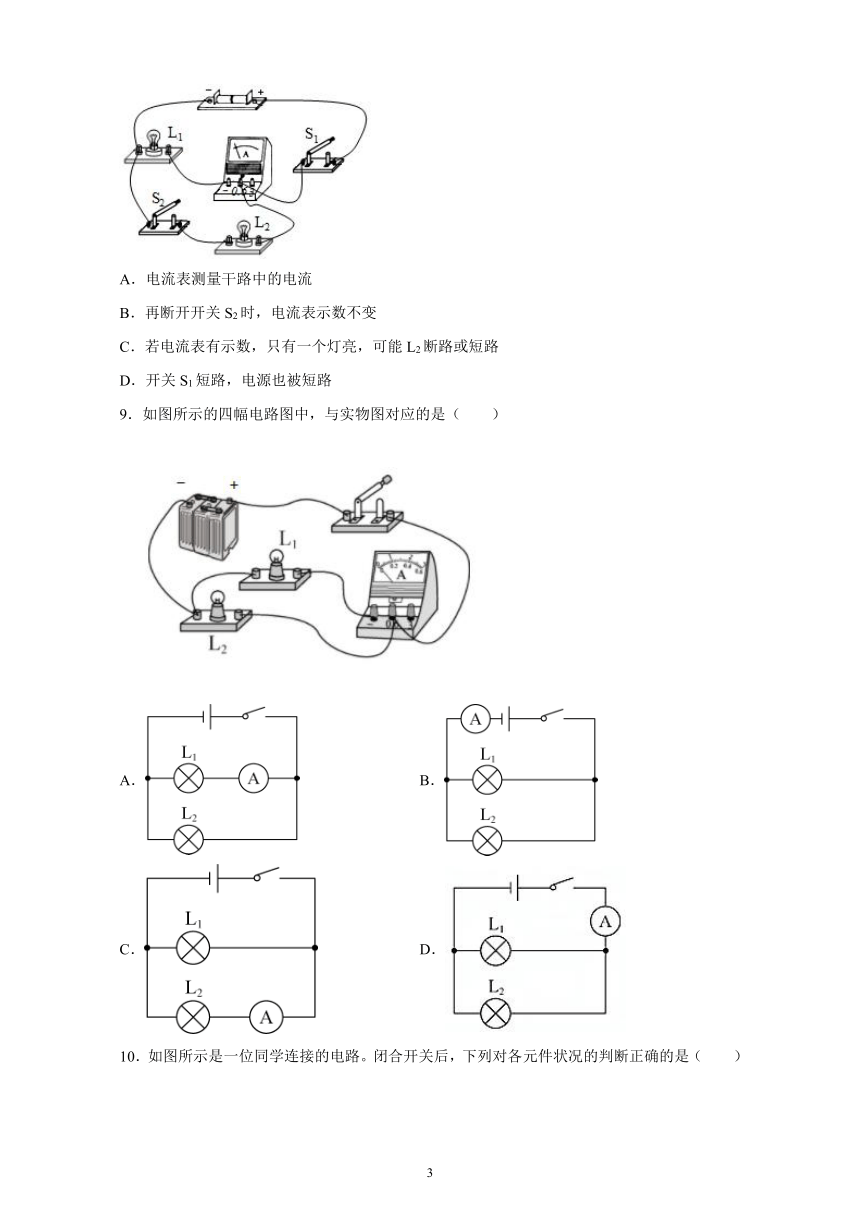

8．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光。下列关于该电路的说法正确的是(　　)
A．电流表测量干路中的电流
B．再断开开关S2时，电流表示数不变
C．若电流表有示数，只有一个灯亮，可能L2断路或短路
D．开关S1短路，电源也被短路
9．如图所示的四幅电路图中，与实物图对应的是（　　）
A．
B．
C．
D．
10．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮
B．灯L2不亮
C．流表无示数
D．电池也被烧坏
11．如图所示电路中，会烧坏电流表的错误接法是（　　）
A．
B．
C．
D．
12．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
13．“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（
）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流

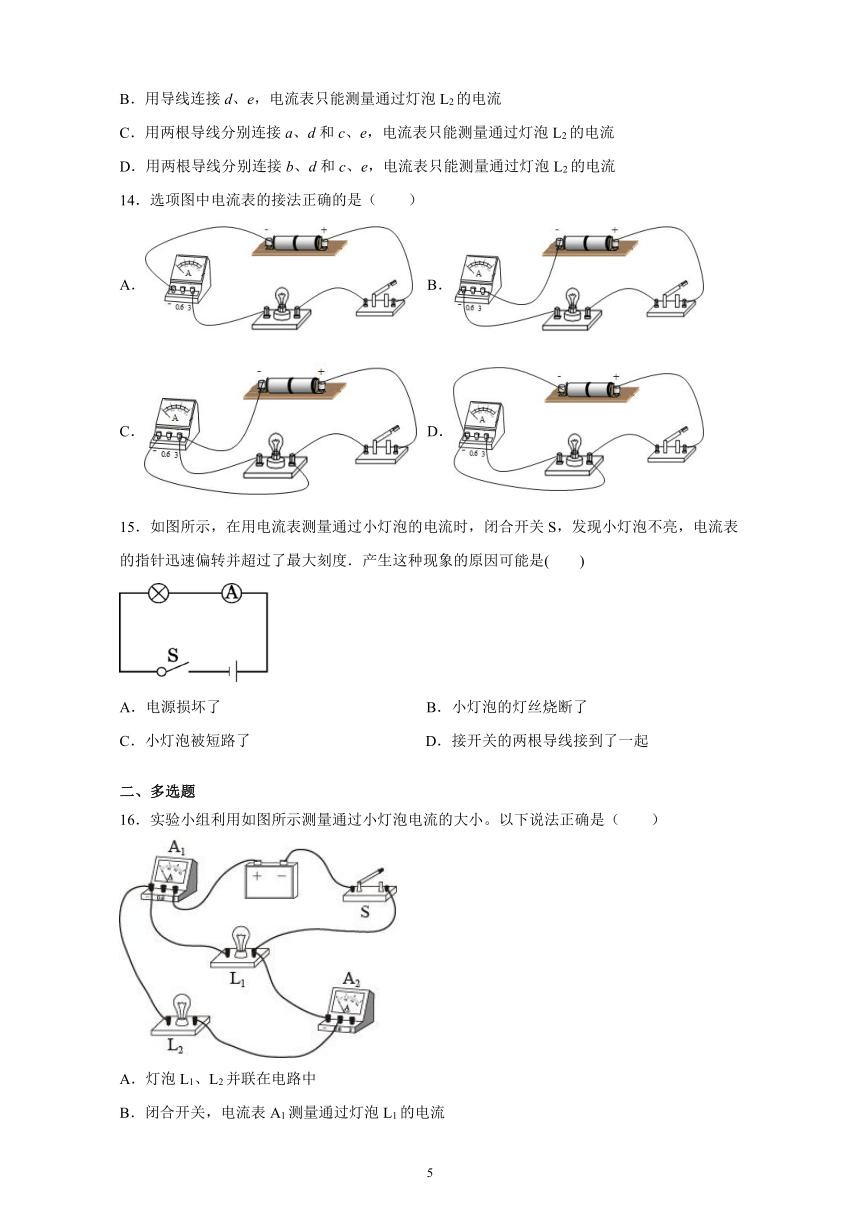

14．选项图中电流表的接法正确的是（　　）
A．
B．
C．
D．
15．如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度．产生这种现象的原因可能是(　　)
A．电源损坏了
B．小灯泡的灯丝烧断了
C．小灯泡被短路了
D．接开关的两根导线接到了一起
二、多选题
16．实验小组利用如图所示测量通过小灯泡电流的大小。以下说法正确是（　　）
A．灯泡L1、L2并联在电路中
B．闭合开关，电流表A1测量通过灯泡L1的电流
C．闭合开关，电流表A2测量通过灯泡L2的电流
D．闭合开关，若电流表A1示数与A2示数相等，则灯泡L1所在电路发生短路现象
17．如图所示小明在某次实验探究中连接的电路，下列说法不正确的是（　　）
开关S2只控制L1
B．灯L1和L2是串联的
C．只闭合开关S2时，电流表测量的L2中的电流
D．同时闭合S1，S2，电流表测量的干路电流
18．如图所示的电路中，闭合开关时，下列说法正确的是
A．两灯泡并联
B．两灯泡串联
C．电流表测的是L1的电流
D．电流表测的是L2的电流
三、填空题
19．电流的符号是___________。电流的单位是____________（填中文名称），符号__________。
20．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
21．如图，开关控制干路，电流表A1测________的电流，电流表A2测___________的电流。（选填“L1”“L2”或“干路”）
四、实验题
22．电流表使用时必须注意：
（1）使用前要观察其________和________，检查表的指针是否对准______。
（2）电流表必须________联在所测电路中。
（3）把电流表接入电路之前，应先估计电路中电流的大小，若不能估计电流大小，可用“试触法”进行判断，即先选用________量程把表接入电路，试触看指针的偏转情况。若指针偏转角度较小，最好改用__________进行测量。
（4）应使所测电流从电流表的________接线柱流入，从________接线柱流出。
（5）绝对不允许不经过__________而将电流表的两个接线柱直接连接到电源两极上。
（6）实验室中常用的电流表通常有______个接线柱，有______个量程，分别是________A和________A，对应的分度值分别是________A和________A。读数前要观察所选的________，明确该量程对应的________。
（7）如图所示，电流表甲的示数为________，电流表乙的示数为________。
23．在用电流表测电流的实验中：
(1)如图乙所示，是选用的一电流表的表盘示意图；
①电流表的刻度盘上标有字母A，表示______；
②电流表有______个量程，选用“﹣”“0.6A”两个接线柱时，电流表的分度值为______A，能测量的最大电流为______A；
③选用“﹣”“3”两个接线柱时，电流表的分度值为______A，能测量的最大电流为______A；
(2)在实验中：
①连接电路时由于不知电流大小，电流表量程应选用______法确定；
②若某同学连接的电路如图甲所示，则电流表测的是灯______的电流。合上开关后如果电流表的示数如图乙所示，则通过该灯的电流是______A；
③若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是______；
A．电流表内部断路
B．开关处接触不良
C．电流表被短路
D．电源供电不足
④只要改动一根导线就可测总电流，请在图中用“×”号指出需改动的导线，并用笔画线，在图中画出改接的导线______。
参考答案
1．B
详解：
由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因为0A到0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A0.023A=0.26A
故选B。
2．D
详解：
A．如图两个灯泡并联，电流表测干路电流，故A不符合题意；
B．如图两个灯泡并联，电流表测支路L2灯泡的电流，但电流表正负接线柱反接了，此图错误，故B不符合题意；
C．如图两个灯泡并联，电流表测支路L1灯泡的电流，故C不符合题意；
D．如图两个灯泡并联，电流表测支路L2灯泡的电流，故D符合题意。
故选D。
3．C
详解：
如果电路电流较小但使用了电流表的大量程，则电流表指针摆动幅度偏小，故只有C项符合题意。
故选C。
4．C
详解：
由电路图可知，两灯泡并联，电流表在支路上，电流表测流过L2的电流。
故选C。
5．B
详解：
当电流从电流表的正接线柱流入，负接线柱流出时，电流表的指针向右偏转，若接反了，电流表的指针将向左偏转，小明连完电路后闭合开关，发现电流表指针向零刻线左边偏转，原因是电流表的正负接线柱接反了，故B符合题意。
故选B。
6．B
详解：
由图可知，两个灯泡并联，电流表A1测量通过L1的电流，电流表A测量干路中的电流。
A．断路，灯泡L1不发光，电流表A1没有示数，故A错误；
B．断路，灯泡L2不发光，灯泡L1发光，电流表A和电流表A1都测量通过L1的电流，它们的示数相等，故B正确；
CD．L1或L2短路，两个灯泡都不发光，将电源短路，故CD错误。
故选B。
7．D
详解：
A
．图中电流表测干路电流，故A不符合题意；
B．.图中电流表A与L1串联，但电流表正负接线柱接反了，故B不符合题意；
C．图中电流表A与L2，串联，电流表的正负接线柱反接，另一电流表能测干路电流，故C不符合题意；
D．图中一个电流表测量L1电流，故D符合题意。
故选D。
8．B
详解：
A．由图知，闭合开关S1、S2，两灯并联，电流表在灯L1支路，测量通过L1的电流，故A错误；
B．由于电流表在灯L1支路，测量通过L1的电流，所以再断开开关S2时，电流表示数不变，故B正确；
C．若L2断路，由于电流表在灯L1支路，测量通过L1的电流，则电流表有示数，只有一个灯亮，但若是L2短路，没有灯泡亮，故C错误；
D．开关S1短路，有用电器经过电路，故电源不会被短路，故D错误。
故选B。
9．A
详解：
观察实物图，分析电流路径，电流流经开关分流，一条路径为经过电流表，在经过L1回到电源负极；另一条电流经过L2回到电源负极，通过分析确定为并联电路，且电流表只测量L1的电流，故A符合题意，BCD不符合题意。
故选A。
10．A
详解：
由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
11．A
详解：
A．如图，两灯均被短路，电流表直接接在了电源两极之间，会烧坏电流表，故A符合题意；
B．如图，两灯并联，电流表测通过L2的电流，不会烧坏电流表，故B不符合题意；
C．如图，两灯串联，电流表测电路中的电流，不会烧坏电流表，故C不符合题意；
D．如图，两灯并联，电流表测干路电流，不会烧坏电流表，故D不符合题意。
故选A。
12．D
详解：
A．使用电流表测量电路电流，电流表应该和被测用电器串联，故A错误；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故B错误；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，故C错误；
D．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，故D正确。
故选D。
13．A
详解：
A．用导线连接c、e，只有灯泡接入电路，电流表只能测量通过灯泡L1的电流，故A正确；
B．用导线连接d、e，两只灯泡串联接入电路，电流表测量通过L1、L2的电流，故B错误；
C．用两根导线分别连接a、d和c、e，两灯泡并联，电流表只能测量通过灯泡L1的电流，故C错误；
D．用两根导线分别连接b、d和c、e，两灯泡并联，电流表在干路上，测量通过灯泡L1和
L2的总电流，故D错误。
故选A。
14．A
详解：
A．图中，电流表和小灯泡串联，电流从正接线柱流入负接线柱流出，故A正确；
B．图中，电流表的正负接线柱接反了，故B错误；
C．图中，电流表和小灯泡并联，故C错误；
D．图中，电流表和小灯泡都被短路，故D错误。
故选A。
15．C
详解：
如图连接的电路图无误，闭合开关后，小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度．若电源坏了或者小灯泡灯丝断了，电流表应该没有示数，故AB不符合题意；若小灯泡短路，电流表有示数，小灯泡不亮，故C符合题意；若接开关的两根导线接到了一起，灯泡应该亮，故D不符合题意．
故选C
16．AC
详解：
A．由图，有两条支路，两灯并联，故A正确；
B．由图，电流表A1测量干路电流，故B错误；
C．闭合开关，电流表A2和L2在一条支路上，所以电流表A2测量通过灯泡L2的电流，故C正确；
D．若灯泡L1所在电路发生短路，则电源被短路，电流表烧坏，故D错误。
故选AC。
17．AB
详解：
A．根据电路可知，该电路为并联电路，开关S2在干路上，控制整个电路，故A错误，符合题意；
B．分析电路可知，灯泡L1和L2各自有一条电流的路径，即是并联的，故B错误，符合题意；
C．只闭合开关S2时，灯泡L1断路，电流表测量的是灯泡L2中的电流，故C正确，不符合题意；
D．据实物图可知，同时闭合开关S1、S2，电流表测量的是干路电流，故D正确，不符合题意。
故选AB。
18．AC
详解：
AB．由图可知，两个灯泡能独立工作，因此两灯泡是并联的，故A项正确、B项错误；
CD．由图可知，电流表与灯泡L1串联，所以电流表测的是L1的电流；故C项正确、D项错误；
19．I
安培
A
详解：
[1]电流的符号是I。
[2][3]为了纪念安培在物理学中所作的贡献，用他的名字作为电流的单位，符号为A。
20．正负接线柱反接
改接小量程
详解：
[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
21．L1
干路
详解：
[1][2]由图可知，两灯泡并联，电流表A1与L1串联，测通过L1的电流，电流表A2在干路上，测干路电流。
22．量程
分度值
零刻度线
串
大
小量程
“＋”(正)
“－”(负)
用电器
三
两
0～0.6
0～3
0.02
0.1
量程
分度值
0.34A
1.3A
详解：
（1）[1][2][3]使用电流表前，应该首先观察电流表的量程和分度值，并要看一下指针是否指在零刻度线上，如果不指在零刻度线上要调零。
（2）[4]电流表在使用时要和被测用电器串联。
（3）[5][6]在事先不能估计被测电流的情况下，选择大量程进行试触，迅速读数，如果能用小量程再改接为小量程。
（4）[7][8]使用电流表时，为了使指针正向偏转防止损坏电流表，应该让电流从正接线柱流入，负接线柱流出。
（5）[9]电流表电阻很小，相当于导线，所以不能将电流表不经用电器直接连接到电源的正负极上，否则会将电源短路。
（6）[10][11][12][13][14][15]观察电流表，电流表有三个接线柱，有两个量程，分别是0到3A，0到0.6A，对应的分度值分别是0.1A和0.02A。
[16][17]电流表读数时，首先观察接线柱，明确所选的量程及分度值，然后读数。
（7）[18]由甲图可知，电流表选择的量程是0到0.6A，分度值是0.02A，读数为0.34A。
[19]由乙图可知，电流表选择的量程是0到3A，分度值是0.1A，读数为1.3A。
23．仪表用于测量电流
2
0.02
0.6
0.1
3
试触
L2
0.46
C
详解：
(1)①[1]电流表的刻度盘上标有字母A，表示仪表用于测量电流。
②[2][3][4]由图知，电流表有两个量程，选用“﹣”“0.6A”两个接线柱时，电流表的分度值为0.02A，能测量的最大电流为0.6A。
③[5][6]选用“﹣”“3”两个接线柱时，电流表的分度值为0.1A，能测量的最大电流为3A。
(2)①[7]连接电路时由于不知电流大小，电流表量程应选用试触法确定。
②[8][9]如图甲所示两灯并联，电流表在L2支路上，测的是灯L2的电流。合上开关后如果电流表的示数如图乙所示，电流表使用0～0.6A量程，通过该灯的电流是0.46A。
③[10]A．若合上开关后，灯均亮，电流表指针不发生偏转，即电流表示数为0。若电流表内部断路，则L2支路断路，L2不亮，故A不符合题意；
B．若开关处接触不良，整个电路断路，两灯都不亮，故B不符合题意；
C．若电流表被短路，电流表示数为0，但两灯仍能发光，故C符合题意；
D．若电源供电不足，两灯都不发光，故D不符合题意。
故选C。
④[11]电流表要测干路电流，应将电流表接在干路上，由此改接电路如图所示：
