15.5串、并联电路中电流的规律 同步练习 2021-2022学年人教版物理九年级全一册（含解析）

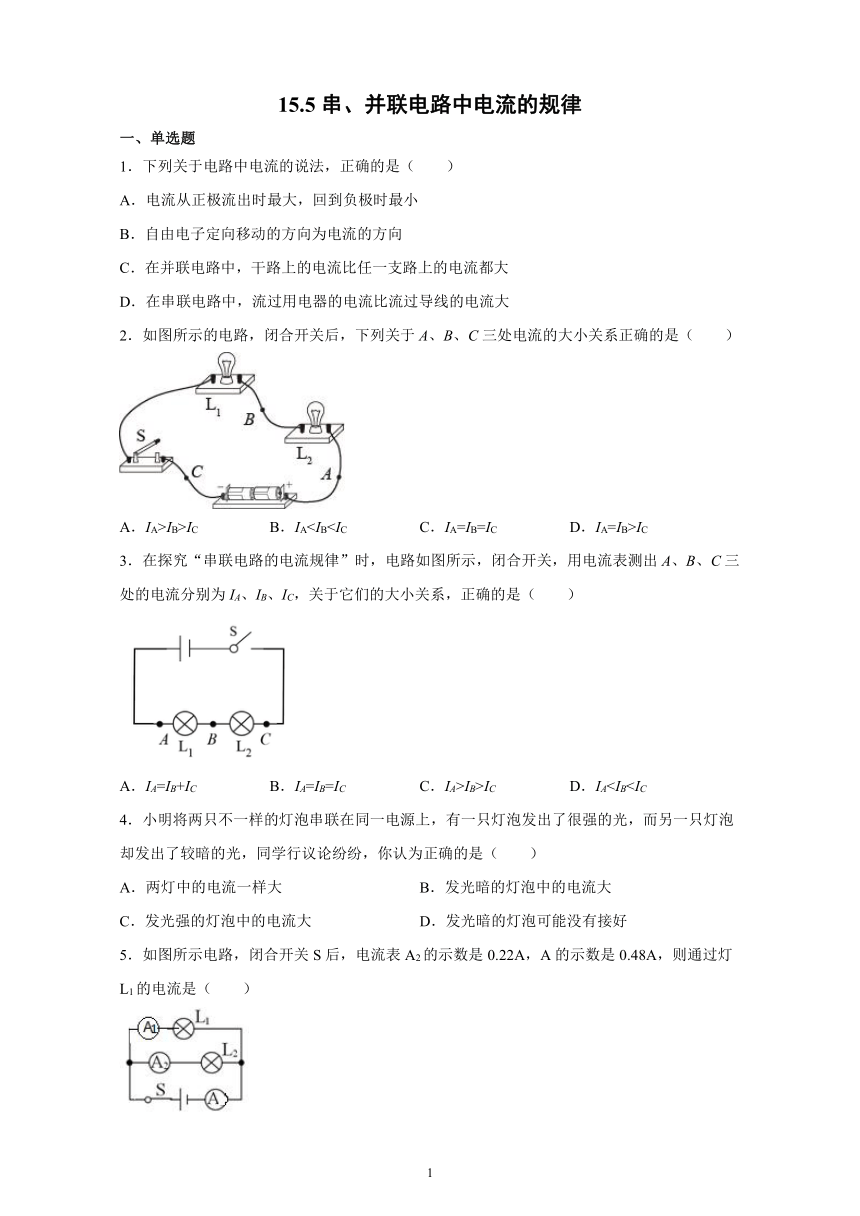

15.5串、并联电路中电流的规律
一、单选题
1．下列关于电路中电流的说法，正确的是（　　）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC
B．IAC．IA=IB=IC
D．IA=IB>IC
3．在探究“串联电路的电流规律”时，电路如图所示，闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC，关于它们的大小关系，正确的是（　　）
A．IA=IB+IC
B．IA=IB=IC
C．IA>IB>IC
D．IA4．小明将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出了较暗的光，同学行议论纷纷，你认为正确的是（
）
A．两灯中的电流一样大
B．发光暗的灯泡中的电流大
C．发光强的灯泡中的电流大
D．发光暗的灯泡可能没有接好
5．如图所示电路，闭合开关S后，电流表A2的示数是0.22A，A的示数是0.48A，则通过灯L1的电流是（　　）
A．022A
B．0.48A
C．0.70A
D．0.26A

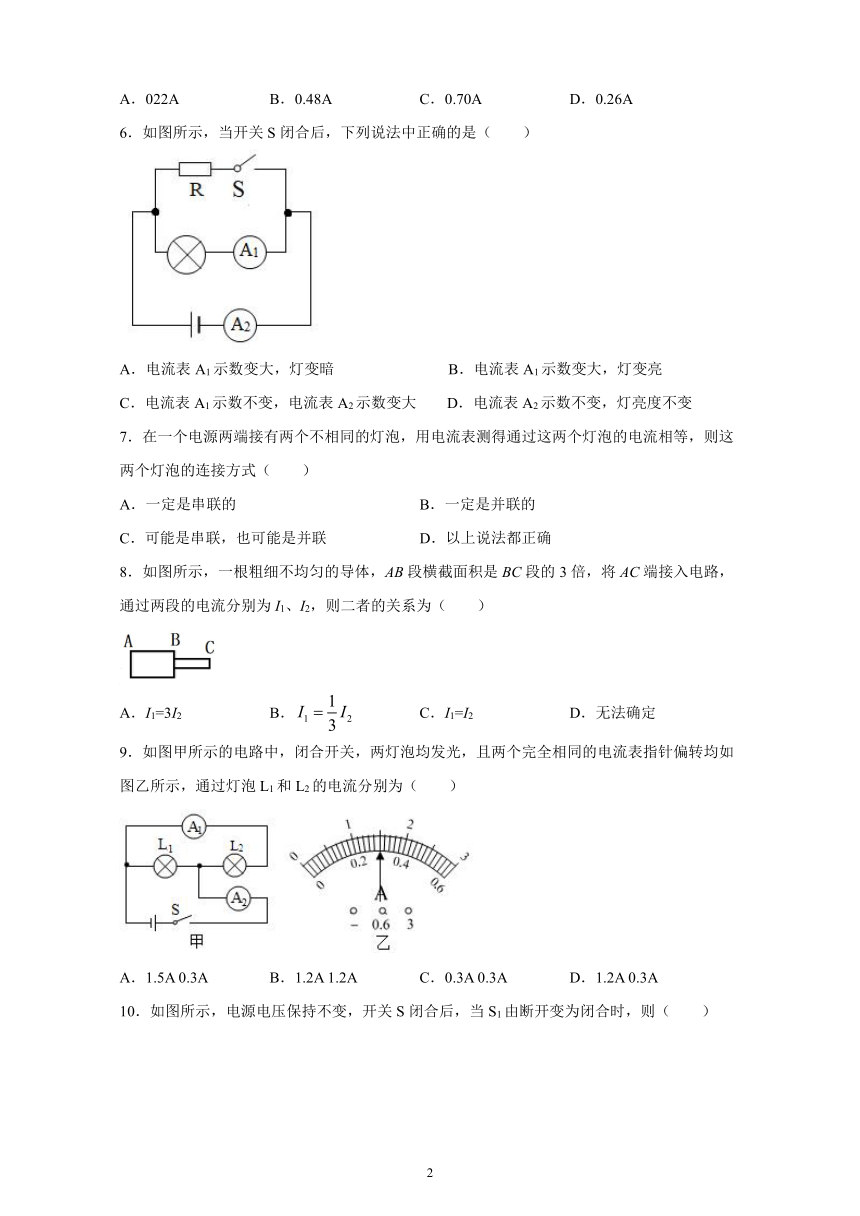

6．如图所示，当开关S闭合后，下列说法中正确的是（　　）
A．电流表A1示数变大，灯变暗
B．电流表A1示数变大，灯变亮
C．电流表A1示数不变，电流表A2示数变大
D．电流表A2示数不变，灯亮度不变
7．在一个电源两端接有两个不相同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（　　）
A．一定是串联的
B．一定是并联的
C．可能是串联，也可能是并联
D．以上说法都正确
8．如图所示，一根粗细不均匀的导体，AB段横截面积是BC段的3倍，将AC端接入电路，通过两段的电流分别为I1、I2，则二者的关系为（　　）
A．I1=3I2
B．
C．I1=I2
D．无法确定
9．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A
0.3A
B．1.2A
1.2A
C．0.3A
0.3A
D．1.2A
0.3A
10．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（　　）
A．A1的示数变大，A2的示数变大
B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变
D．A1的示数不变，A2的示数变小
11．如图所示，电阻R1与R2并联，电源电压恒定不变，闭合开关S1、S2，以下说法正确的是（　　）
A．只断开S1，
A示数增大
B．只断开S1，
A示数不变
C．只断开S2，
A示数减小
D．只断开S2，
A1示数减小
12．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1
、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）
A．I1
-I2
B．I1
-I2
-I3
C．I1
D．I2
13．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．电流表A1测L1的电流
B．L1与L2串联
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小

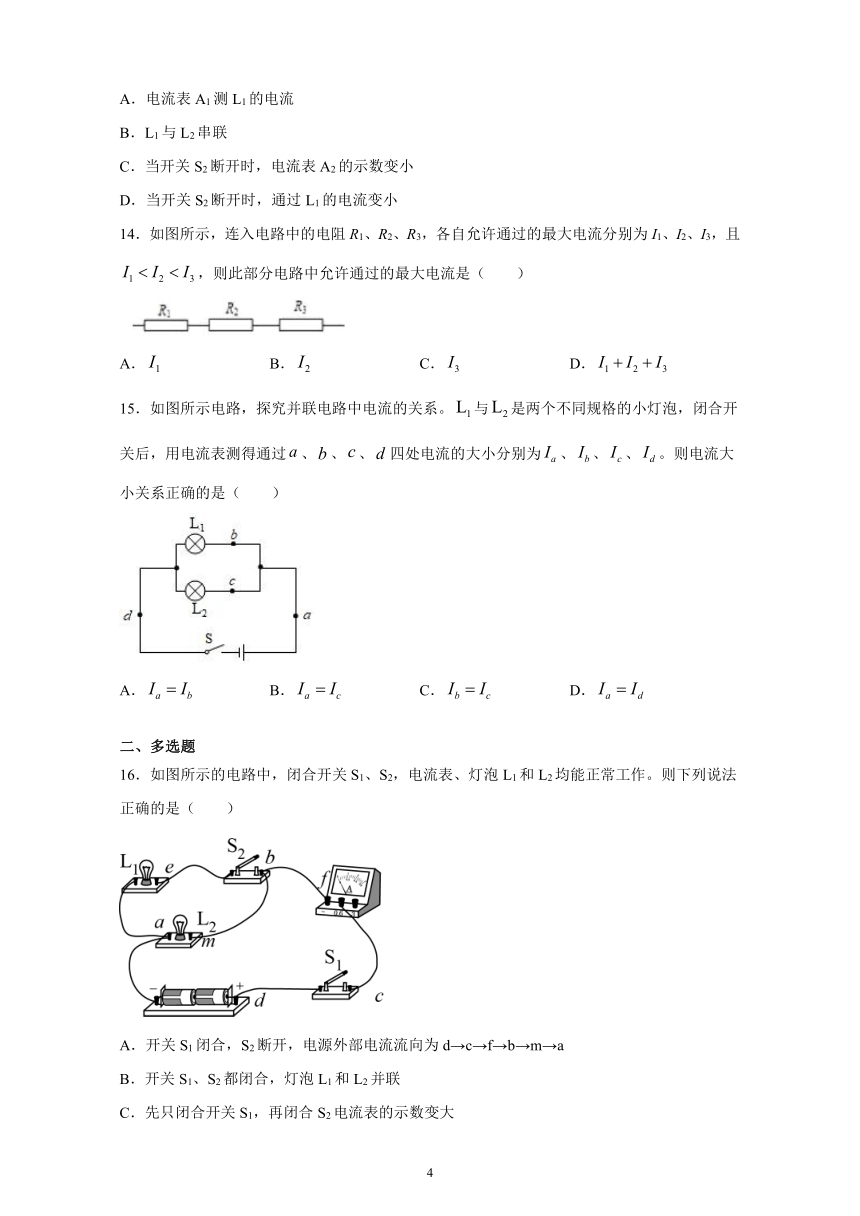

14．如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且，则此部分电路中允许通过的最大电流是（　　）
A．
B．
C．
D．
15．如图所示电路，探究并联电路中电流的关系。与是两个不同规格的小灯泡，闭合开关后，用电流表测得通过、、、四处电流的大小分别为、、、。则电流大小关系正确的是（　　）
A．
B．
C．
D．
二、多选题
16．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为d→c→f→b→m→a
B．开关S1、S2都闭合，灯泡L1和L2并联
C．先只闭合开关S1，再闭合S2电流表的示数变大
D．若将mb导线接到mf，闭合S1、S2，电流表测L1的电流

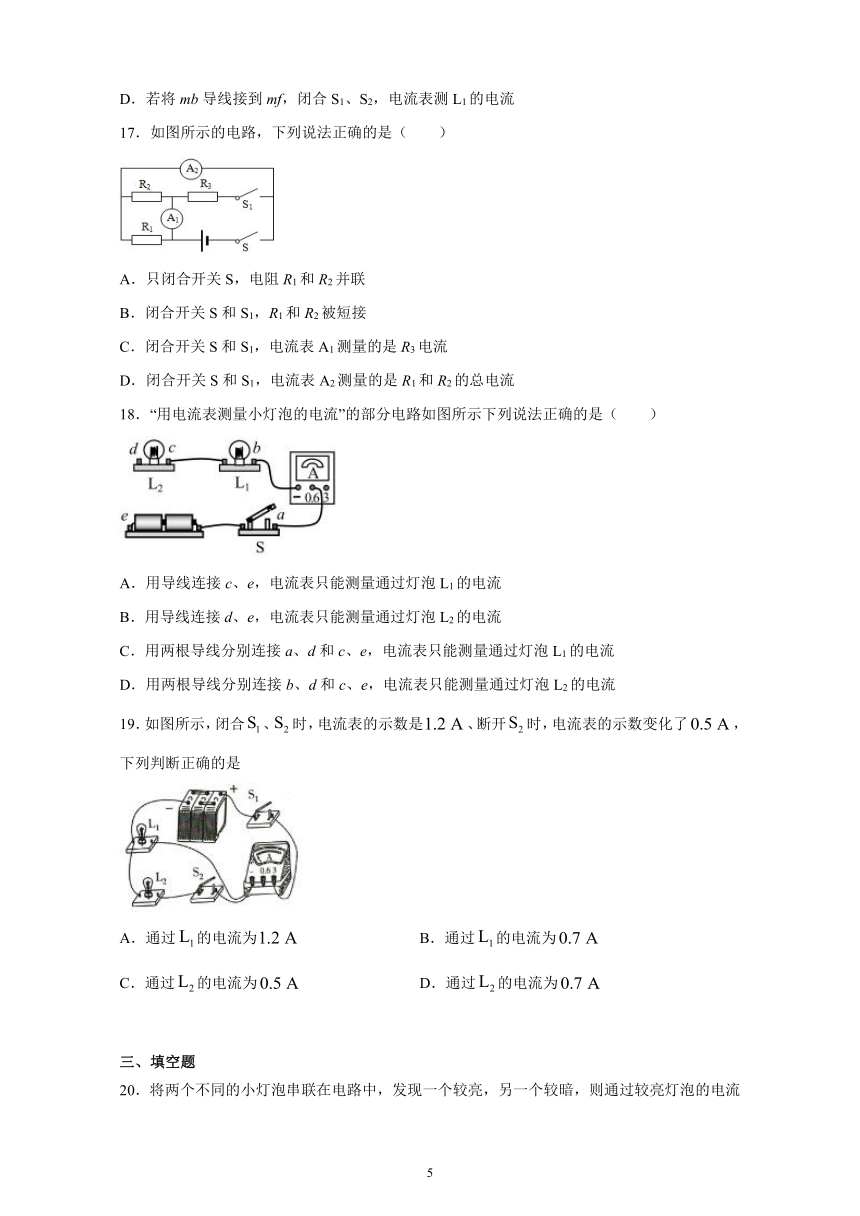

17．如图所示的电路，下列说法正确的是（　　）
A．只闭合开关S，电阻R1和R2并联
B．闭合开关S和S1，R1和R2被短接
C．闭合开关S和S1，电流表A1测量的是R3电流
D．闭合开关S和S1，电流表A2测量的是R1和R2的总电流
18．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
19．如图所示，闭合、时，电流表的示数是、断开时，电流表的示数变化了，下列判断正确的是
A．通过的电流为
B．通过的电流为
C．通过的电流为
D．通过的电流为
三、填空题
20．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
21．探究串联电路电流规律和并联电路电流规律时，为了使实验结论具有普遍性，应选用_______的灯泡进行实验。多次实验中，选择的两个小灯泡的规格应该是_______的。
22．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
23．教室中有
6
盏日光灯，它们之间的连接方式是____联，若通过每盏灯的电流为
0.2A，
则总电流为____A。
四、实验题
24．小明设计的“探究串联电路电流特点”的实验电路图如图所示。
电流表的位置
A
B
C
电流表示数I/A
0.3
0.25
0.3
(1)按电路图连接电路后，小明在检查电路的过程中发现电流表示数如图所示，接下来小明应该
_____
；
(2)上表是某同学实验中的一组数据，则上述表格所记录的数据中，明显错误的数据是
_____
。
25．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)连接电路时，为了安全起见，开关应___________。
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：___________。
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为___________A。
(4)实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数___________（选填“变大”“变小”或“不变”）。
参考答案
1．C
详解：
A．电流的方向是在电源外部从正极流向负极，在内部是从负极流向正极，大小不变，故A错误；
B．物理学中，将正电荷定向移动方向规定为电流方向，故B错误；
C．在并联电路中，干路上的电流比任一支路上的电流都大，故C正确；
D．在串联电路中，流过用电器的电流与流过导线的电流相等，故D错误。
故选C。
2．C
详解：
分析电路可知，闭合开关后，灯泡L1和L2串联接入电路，而在串联电路中，电流处处相等，故IA=IB=IC，故ABD不符合题意；C符合题意。
故选C。
3．B
详解：
两个灯泡串联在电路中，则由串联电路的电流规律可知，通过A、B、C三点的电流一定相等，即IA=IB=IC，故ACD错误，B正确。
故选B。
4．A
详解：
两灯串联，所以电流一样大，暗的灯不是没有接好，如果未接好两灯均不亮，原因是两灯电阻不同导致实际分压不同，所以实际功率不同，故BCD错误，A正确。
故选A。
5．D
详解：
由电路图可知，两灯泡是并联的，电流A测干路电流，电流表测的电流，电流表测的电流，串联电路中干路电流等于各支路电流之和，则通过灯L1的电流是
故选D。
6．C
详解：
并联电路中各用电器可独立工作、互补影响，干路电流等于支路电流之和。故开关闭合后灯泡亮度不变，通过灯泡的电流不变，干路电流变大。即电流表A1示数不变，电流表A2示数变大。故ABD项错误，C项正确。
故选C。
7．A
详解：
想要使通过一个电路中不同规格的两个灯泡电流相等，根据串、并联电路电流的特点可以判断出，这两个灯泡必须串联在电路中。
故选A。
8．C
详解：
因为两端导体是串联的，串联电路中电流处处相等。
故选C。
9．D
详解：
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测灯L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表A2的量程为0~3A，分度值为0.1A，干路电流
灯L2支路电流表A1的量程为0~0.6A，分度值为0.02A，通过L2的电流
则灯L1中的电流
故ABC错误，D正确。
故选D。
10．B
详解：
ABCD．由电路图可知，两灯泡并联，开关S控制干路，开关S1控制L1所在支路，电流表A1测干路电流，电流表A2测通过L2的电流，因为并联电路各支路独立工作、互不影响，所以S1由断开变为闭合时，通过L2的电流不变，即电流A2示数不变，因为并联电路中干路等于各支路电流之和，所以干路电流变大，即电流A1的示数变大，故ACD不符合题意，B符合题意。
故选B。
11．C
详解：
AB．由图可知，电阻R1与R2并联，电流表A测干路电流，A1测R1支路电流，A2测R2支路电流。当只断开S1，则R1支路断路电流为零、
R2支路不受影响，根据并联电路电流特点可知，干路电流会减小，即A示数减小。故AB错误；
CD．当只断开S2，则R2支路断路电流为零、R1支路不受影响，即A1示数不变，根据并联电路电流特点可知，干路电流会减小，即A示数减小。故C正确，D错误。
故选C。
12．A
详解：
由图知道，三个规格不同的小灯泡并联在电路中，且A3测灯泡L3的电流I3，A2测灯泡L2、L3的电流I2，A1测干路电流I1，由并联电路干路电流等于各支路电流之和可知，通过L1的电流
I=I1-I2
故选A。
13．C
详解：
A．电流表A1和L2串联，测L2的电流，故A错误；
B．由图可知，两灯并联，故B错误；
C．原先两灯并联，电流表A2测干路电流，当开关S2断开时，变成L1的简单电路，电流减小，电流表A2的示数变小，故C正确；
D．并联电路，断开S2后不影响L1的支路，故D错误。
故选C。
14．A
详解：
由图示知，三个电阻串联在电路中，则电路中允许通过的最大电流为I1。故A符合题意，BCD不符合题意。
故选A。
15．D
详解：
根据电路图可知，两灯并联，Ia、Id为干路电流，Ib、Ic是两条支路的电流；
AB．根据干路电流等于各支路电流之和可得：Ia＝Ib+Ic；故AB错误；
C．由于两个小灯泡是不同的规格，根据并联电路各支路两端的电压相等和欧姆定律可得：Ib≠Ic；故C错误；
D．由于a、d点都在干路上，则：Ia＝Id，故D正确。
故选D。
16．ABC
详解：
A．开关S1闭合，S2断开时，此时电路为普通电路，电路中只有灯泡L2工作，在电源外部，电流从正极流向负极，故电源外部电流流向为d→c→f→b→m→a，故A正确；
B．由实物图可知，当开关S1、S2都闭合时，电流表测量干路电流，开关S1控制整个电路，开关S2控制L1，电路为并联电路，故B正确；
C．先只闭合开关S1时，电路为普通电路，电流表测量L2的电流，再闭合S2时，电路为并联电路，电流表测量干路电流，故电流表示数变大，故C正确；
D．由图可知，将mb导线接到mf，闭合S1、S2，电流表测量干路电流，故D错误。
故选ABC。
17．AD
详解：
A．只闭合开关S，电阻R1和R2并联，R3开路，故A正确；
BCD．闭合开关S和S1，R1、R2、R3并联，电流表A1测量的是流过R2和R3的总电流，电流表A2测量的是流过R1和R2的总电流，故BC错误，D正确。
故选AD。
18．AC
详解：
A．用导线连接c、e，此时电路为L1的简单电路，电流表测量通过灯泡L1的电流，A正确；
B．用导线连接d、e，此时电路为L1、L2串联的电路，电流表测量通过灯泡L1、L2的电流，B错误；
C．用两根导线分别连接a、d和c、e，此时电路为L1、L2并联的电路，电流表测量通过灯泡L1支路的电流，C正确；
D．用两根导线分别连接b、d和c、e，此时电路为L1、L2并联的电路，电流表测量干路电流，D错误。
故选AC。
19．BC
详解：
开关，都闭合时，电路为两灯并联，电流表的示数是1.2A，即干路上的电流为1.2A；
当开关断开时，只有一盏灯，电流表的示数变化了0.5A，即干路电流减小了0.5A，说明的电流为0.5A；
则并联电路中干路电流等于各支路电流之和，通过的电流为
1.2A-0.5A=0.7A，
故AD不符合题意，BC符合题意．
20．等于
串联电路中，电流处处相等
详解：
[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
21．不同规格
不同
详解：
[1][2]探究串联电路和并联电路的电流规律实验和电压规律实验时，为了保证结论具有普遍规律，都应该选用不同规格的灯泡多次实验。
22．电路接触不良
串联电路各处电流相等
详解：
[1]两灯泡同时出现时亮时暗现象，说明电路时而通路、时而断开，即电路某处接触不良。
[2]串联电路只有一条路径，所以串联电路中电流处处相等。
23．并
1.2
详解：
[1]教室中有
6
盏日光灯，日光灯一个坏了，其他正常工作，故连接方式是并联。
[2]若通过每盏灯的电流为
0.2A，
则总电流为
故总电流为1.2A。
24．将电流表调零
0.25
详解：
(1)[2]按电路图连接电路后，闭合开关前，电流表示数如图所示，即电流表的指针没有指在零刻度线上，接下来小明应该将电流表调零。
(2)[2]因为串联电路电流处处相等，所以0.25A与其他两个数，数值不同，所以明显错误的数据是0.25。
25．断开
L1断路（或L1开路）
电流表正负接线柱接反了
0.24A
不变
详解：
(1)[1]在连接电路时，为了防止出现短路而烧坏电路元件，开关应处于断开状态。
(2)[2]
灯L2发光，但灯L1不发光，电流表的示数为零，说明L1支路不可能短路，只能是断路，即电路可能存在的故障是L1断路。
(3)[3]由图乙知，电流表的指针向右偏转，即反向偏转，说明电流表的正负接线柱接反了。
[4]由图丙所示，图中电流表选用的是小量程，分度值为0.02A，则电流表的示数为0.24A。
(4)[5]小明又利用器材连接了如图丁所示电路图的电路，当开关S断开时，电流表A1只测量通过L1的电流；开关闭合时，两灯并联，电流表A2测通过两灯的总电流，根据并联电路各支路互不影响可知，所以通过L1的电流不变，即电流表A1的示数不变。
