14.5 测量电压课件（17张） 2021-2022学年沪科版物理九年级

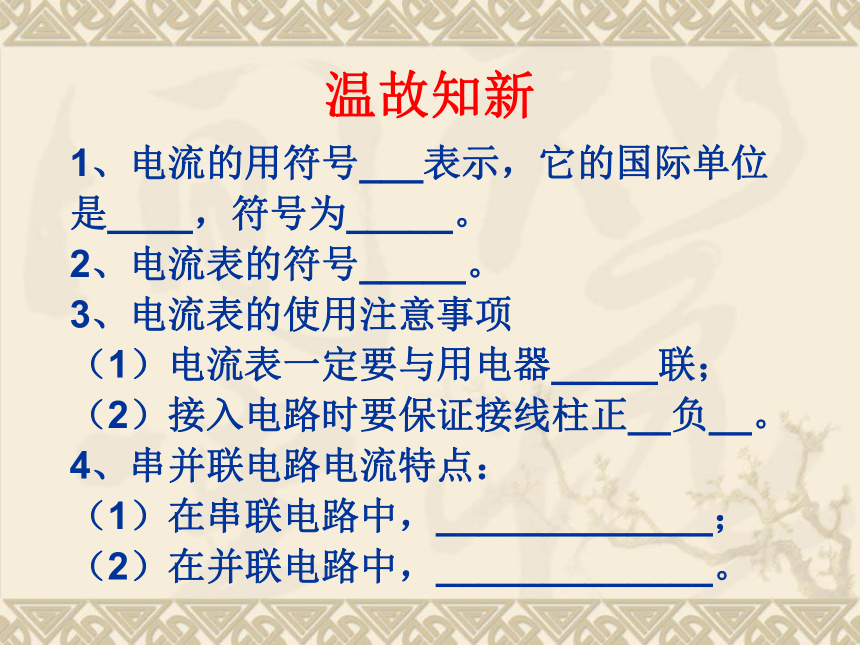

1、电流的用符号___表示，它的国际单位
是____，符号为_____。
2、电流表的符号_____。
3、电流表的使用注意事项
（1）电流表一定要与用电器_____联；
（2）接入电路时要保证接线柱正__负__。
4、串并联电路电流特点：
（1）在串联电路中，_____________；
（2）在并联电路中，_____________。
温故知新

测量电压
主讲人:xxx
学习目标
1、知道电压的符号、单位和作用；
2、会正确使用电压表和读数；
3、掌握串联电路和并联电路电压特点。
1、电压的作用
电压是形成电流的原因；符号：U
2、电压的单位：
　　国际单位：伏特 ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V
一、电压

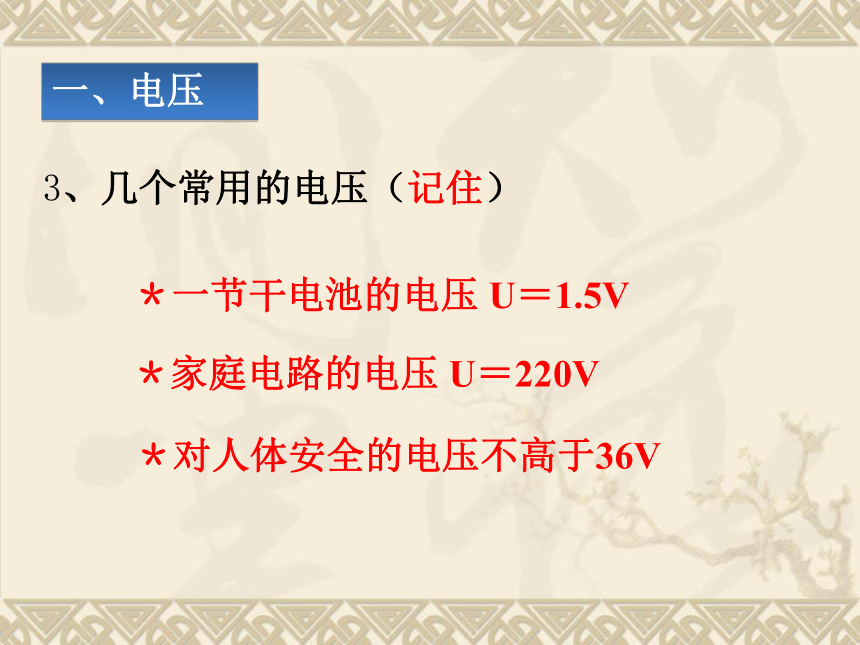

3、几个常用的电压（记住）
＊一节干电池的电压 U＝1.5V
＊家庭电路的电压 U＝220V
＊对人体安全的电压不高于36V
一、电压
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15V
1、电压表：测量电压的仪器。
二、电压的测量
　　认识电压表
V
电压表的电路符号：
2、电压表的读数：
　　（1）明确所选电压表的量程；
　　（2）确定电压表的分度值；
　　（3）由指针位置读出示数。
二、电压的测量
量程0~3V
分度值0.1V
U=1.5V
二、电压的测量
量程0~15V
分度值0.5V
U=7.5V
二、电压的测量
3、电压表的使用：
（1）电压表要与被测的用电器或电路并联。
（2）正进负出：电流必须从正接线柱流入，从负接线柱流出。
（3）被测电压不要超过电压表的量程。
（4）电压表可以直接与电源两极相连。

√
×
现象：灯泡不亮，电压表示数为电源电压。
原因：(1)电压表电阻超级大，导致电路中电流超级小，相当于开路。
(2)灯泡电阻小，相比电压表电阻可以忽略，与电压表直连电源无区别。
探究1：串联电路的电压规律
实验探究
猜想：
　　串联电路中，电路的总电压（电源电压）与各用电器两端的电压有什么关系？
实验结论：
串联电路中，总电压（电源电压）等于各用电器两端电压之和。
符号表示：U=U1+U2
猜想：
并联电路中，电路的总电压（电源电压）与各支路两端的电压有什么关系？
实验2：并联电路的电压规律
实验结论：
并联电路中，总电压（电源电压）等于各支路两端的电压。
符号表示：U=U1=U2
课堂小结
1、电压：符号U、单位V（伏）；
2、电压表使用：与用电器并联，正进负出；
3、电压表读数：先看所选量程，再读数；
4、串、并联电路电压特点：
串联：U=U1+U2（电源电压等于各用电器两端电压之和）；
并联：U=U1+U2（电源电压等于各支路电压）。
