4.3　光的折射 2021---2022学年上学期沪科版八年级物理同步练习 word版有答案

第三节　光的折射
知识点1　光的折射现象
1.[阜新中考]下列所示的四个现象中,属于光的折射的是(
)
A.①②
B.①③
C.①②④
D.②③④
知识点2　光的折射规律
2.如图所示,一束光线与水平面成35°角斜射到水面上。已知反射光线和折射光线相互垂直,则折射角为　
　。?
3.[湘潭中考]一束光从空气斜射入水中时,水中的折射光线OA如图所示,试用带箭头的直线画出入射光线的大致方向。
4.能正确表示光从室外透过窗户玻璃进入室内传播的光路图是(
)
知识点3　用光的折射规律解释现象
5.春暖花开,天气晴朗,蓝天飘着朵朵白云。小芳和爸爸妈妈在公园游玩,发现水里的鱼好像在云中游。如图所示,我们所看到的鱼是由于光的折射形成的　
　(选填“实”或“虚”)像,像的位置比鱼的实际位置
　(选填“深”或“浅”)些,水中的鱼看到的岸上的人的位置比实际位置　
　(选填“高”或“低”)些。?

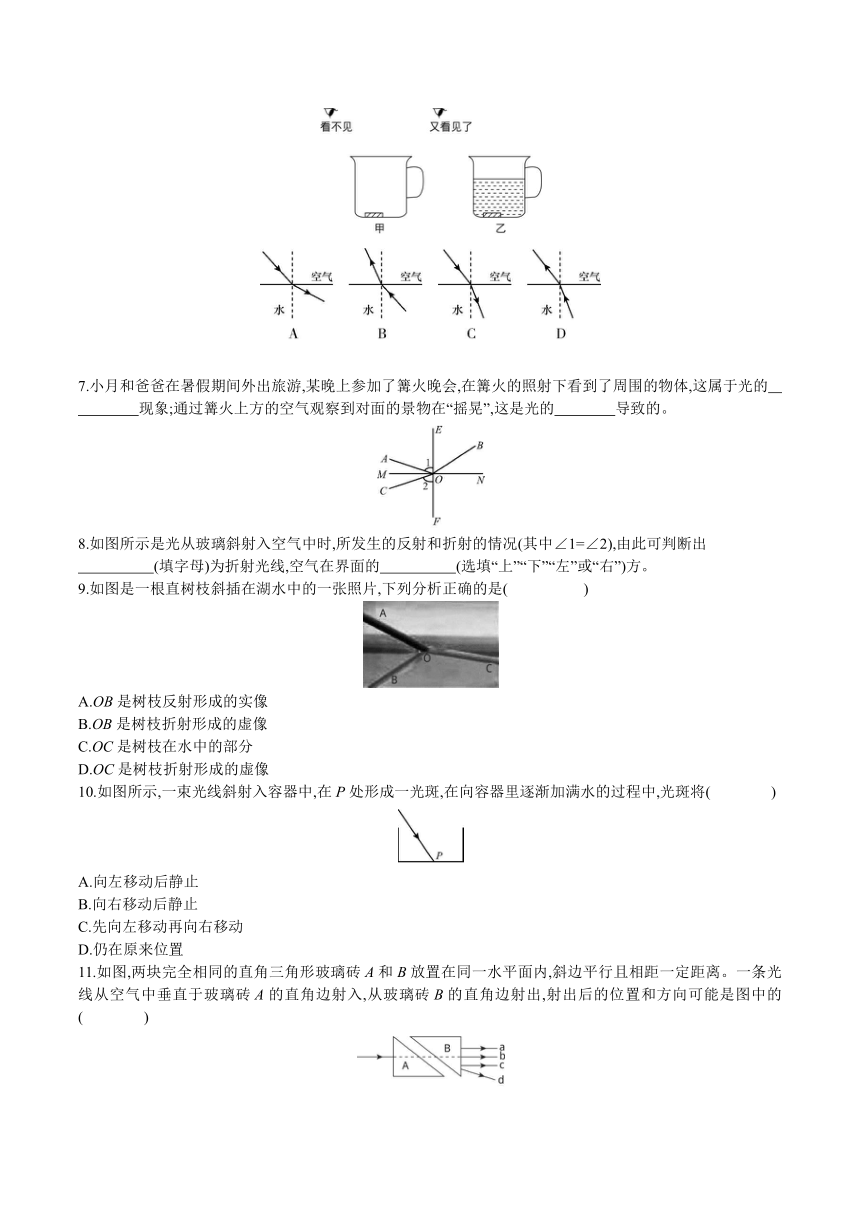

6.[教材图片题]陶瓷茶杯底部放有一枚硬币,人移动到某一位置时看不见硬币(如图甲),往茶杯中倒入一些水后,又能够看见硬币了(如图乙)。能正确反映其中奥秘的光路图的是(
)
7.小月和爸爸在暑假期间外出旅游,某晚上参加了篝火晚会,在篝火的照射下看到了周围的物体,这属于光的　
　现象;通过篝火上方的空气观察到对面的景物在“摇晃”,这是光的
　导致的。?
8.如图所示是光从玻璃斜射入空气中时,所发生的反射和折射的情况(其中∠1=∠2),由此可判断出
　
　(填字母)为折射光线,空气在界面的　
　(选填“上”“下”“左”或“右”)方。?
9.如图是一根直树枝斜插在湖水中的一张照片,下列分析正确的是(
)
A.OB是树枝反射形成的实像
B.OB是树枝折射形成的虚像
C.OC是树枝在水中的部分
D.OC是树枝折射形成的虚像
10.如图所示,一束光线斜射入容器中,在P处形成一光斑,在向容器里逐渐加满水的过程中,光斑将(
)
A.向左移动后静止
B.向右移动后静止
C.先向左移动再向右移动
D.仍在原来位置

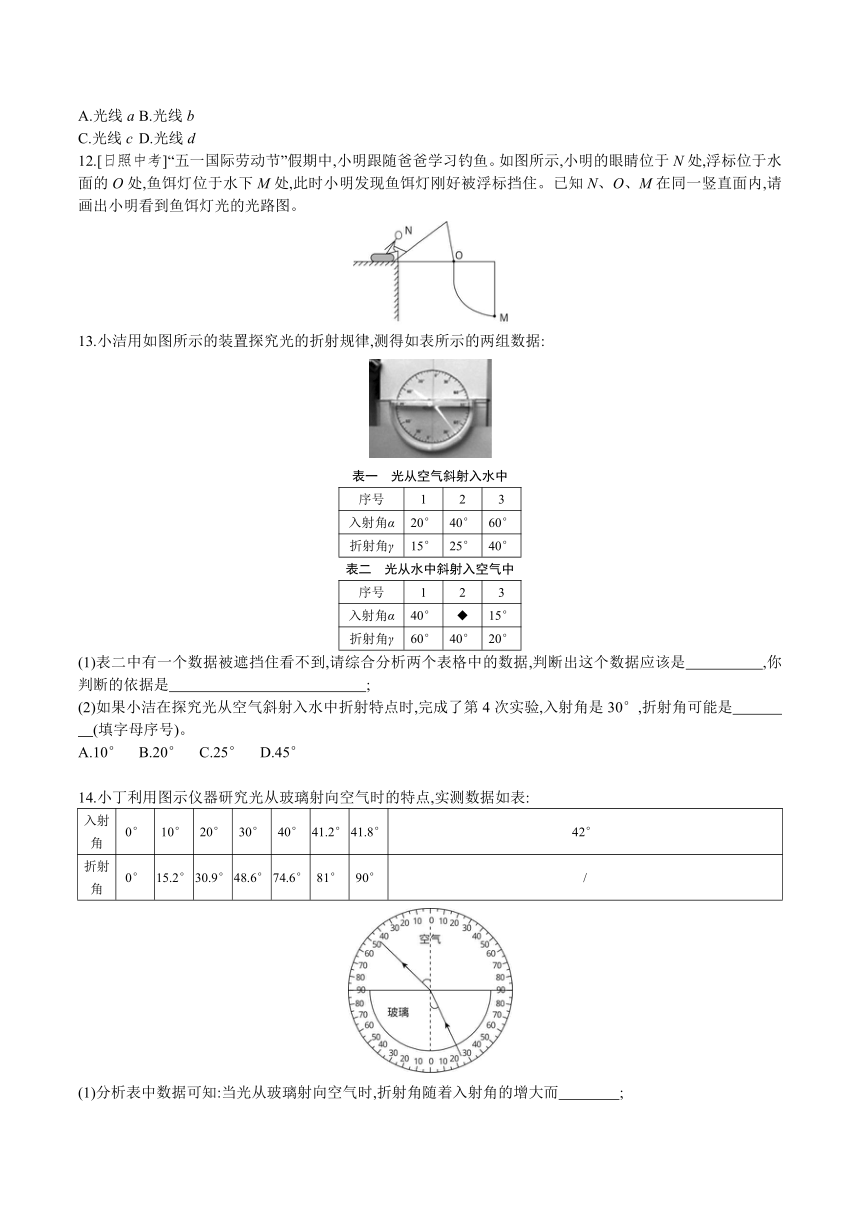

11.如图,两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内,斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入,从玻璃砖B的直角边射出,射出后的位置和方向可能是图中的(
)
A.光线a
B.光线b
C.光线c
D.光线d
12.[日照中考]“五一国际劳动节”假期中,小明跟随爸爸学习钓鱼。如图所示,小明的眼睛位于N处,浮标位于水面的O处,鱼饵灯位于水下M处,此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内,请画出小明看到鱼饵灯光的光路图。
13.小洁用如图所示的装置探究光的折射规律,测得如表所示的两组数据:
表一　光从空气斜射入水中
序号
1
2
3
入射角α
20°
40°
60°
折射角γ
15°
25°
40°
表二　光从水中斜射入空气中
序号
1
2
3
入射角α
40°
◆
15°
折射角γ
60°
40°
20°
(1)表二中有一个数据被遮挡住看不到,请综合分析两个表格中的数据,判断出这个数据应该是　
　,你判断的依据是　
;?
(2)如果小洁在探究光从空气斜射入水中折射特点时,完成了第4次实验,入射角是30°,折射角可能是　
　(填字母序号)。?
A.10°
B.20°
C.25°
D.45°
14.小丁利用图示仪器研究光从玻璃射向空气时的特点,实测数据如表:
入射角
0°
10°
20°
30°
40°
41.2°
41.8°
42°
折射角
0°
15.2°
30.9°
48.6°
74.6°
81°
90°
/
(1)分析表中数据可知:当光从玻璃射向空气时,折射角随着入射角的增大而　
　;?
(2)当入射角增大到一定值时,折射角等于90°,几何光学中把这时的入射角叫做临界角。由表中数据可知,光从玻璃射向空气时,临界角大小为
　;?
(3)当入射角超过临界角,发现光会全部反射回来,这就是全反射现象。若光从空气斜射向玻璃,　
　(选填“会”或“不会”)发生光的全反射现象。?
第三节　光的折射
知识点1　光的折射现象
1.[阜新中考]下列所示的四个现象中,属于光的折射的是(
B
)
A.①②
B.①③
C.①②④
D.②③④
知识点2　光的折射规律
2.如图所示,一束光线与水平面成35°角斜射到水面上。已知反射光线和折射光线相互垂直,则折射角为　35°　。?
3.[湘潭中考]一束光从空气斜射入水中时,水中的折射光线OA如图所示,试用带箭头的直线画出入射光线的大致方向。
答案:如图所示
4.能正确表示光从室外透过窗户玻璃进入室内传播的光路图是(
A
)
知识点3　用光的折射规律解释现象
5.春暖花开,天气晴朗,蓝天飘着朵朵白云。小芳和爸爸妈妈在公园游玩,发现水里的鱼好像在云中游。如图所示,我们所看到的鱼是由于光的折射形成的　虚　(选填“实”或“虚”)像,像的位置比鱼的实际位置　浅　(选填“深”或“浅”)些,水中的鱼看到的岸上的人的位置比实际位置　高　(选填“高”或“低”)些。?
6.[教材图片题]陶瓷茶杯底部放有一枚硬币,人移动到某一位置时看不见硬币(如图甲),往茶杯中倒入一些水后,又能够看见硬币了(如图乙)。能正确反映其中奥秘的光路图的是(
D
)
7.小月和爸爸在暑假期间外出旅游,某晚上参加了篝火晚会,在篝火的照射下看到了周围的物体,这属于光的　反射　现象;通过篝火上方的空气观察到对面的景物在“摇晃”,这是光的　折射　导致的。?
8.如图所示是光从玻璃斜射入空气中时,所发生的反射和折射的情况(其中∠1=∠2),由此可判断出　OB　(填字母)为折射光线,空气在界面的　右　(选填“上”“下”“左”或“右”)方。?
9.如图是一根直树枝斜插在湖水中的一张照片,下列分析正确的是(
D
)
A.OB是树枝反射形成的实像
B.OB是树枝折射形成的虚像
C.OC是树枝在水中的部分
D.OC是树枝折射形成的虚像
10.如图所示,一束光线斜射入容器中,在P处形成一光斑,在向容器里逐渐加满水的过程中,光斑将(
A
)
A.向左移动后静止
B.向右移动后静止
C.先向左移动再向右移动
D.仍在原来位置
11.如图,两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内,斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入,从玻璃砖B的直角边射出,射出后的位置和方向可能是图中的(
C
)
A.光线a
B.光线b
C.光线c
D.光线d
12.[日照中考]“五一国际劳动节”假期中,小明跟随爸爸学习钓鱼。如图所示,小明的眼睛位于N处,浮标位于水面的O处,鱼饵灯位于水下M处,此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内,请画出小明看到鱼饵灯光的光路图。
答案:如图所示
13.小洁用如图所示的装置探究光的折射规律,测得如表所示的两组数据:
表一　光从空气斜射入水中
序号
1
2
3
入射角α
20°
40°
60°
折射角γ
15°
25°
40°
表二　光从水中斜射入空气中
序号
1
2
3
入射角α
40°
◆
15°
折射角γ
60°
40°
20°
(1)表二中有一个数据被遮挡住看不到,请综合分析两个表格中的数据,判断出这个数据应该是　25°　,你判断的依据是　在折射现象中,光路是可逆的　;?
(2)如果小洁在探究光从空气斜射入水中折射特点时,完成了第4次实验,入射角是30°,折射角可能是　B　(填字母序号)。?
A.10°
B.20°
C.25°
D.45°
14.小丁利用图示仪器研究光从玻璃射向空气时的特点,实测数据如表:
入射角
0°
10°
20°
30°
40°
41.2°
41.8°
42°
折射角
0°
15.2°
30.9°
48.6°
74.6°
81°
90°
/
(1)分析表中数据可知:当光从玻璃射向空气时,折射角随着入射角的增大而　增大　;?
(2)当入射角增大到一定值时,折射角等于90°,几何光学中把这时的入射角叫做临界角。由表中数据可知,光从玻璃射向空气时,临界角大小为　41.8°　;?
(3)当入射角超过临界角,发现光会全部反射回来,这就是全反射现象。若光从空气斜射向玻璃,　不会　(选填“会”或“不会”)发生光的全反射现象。?
