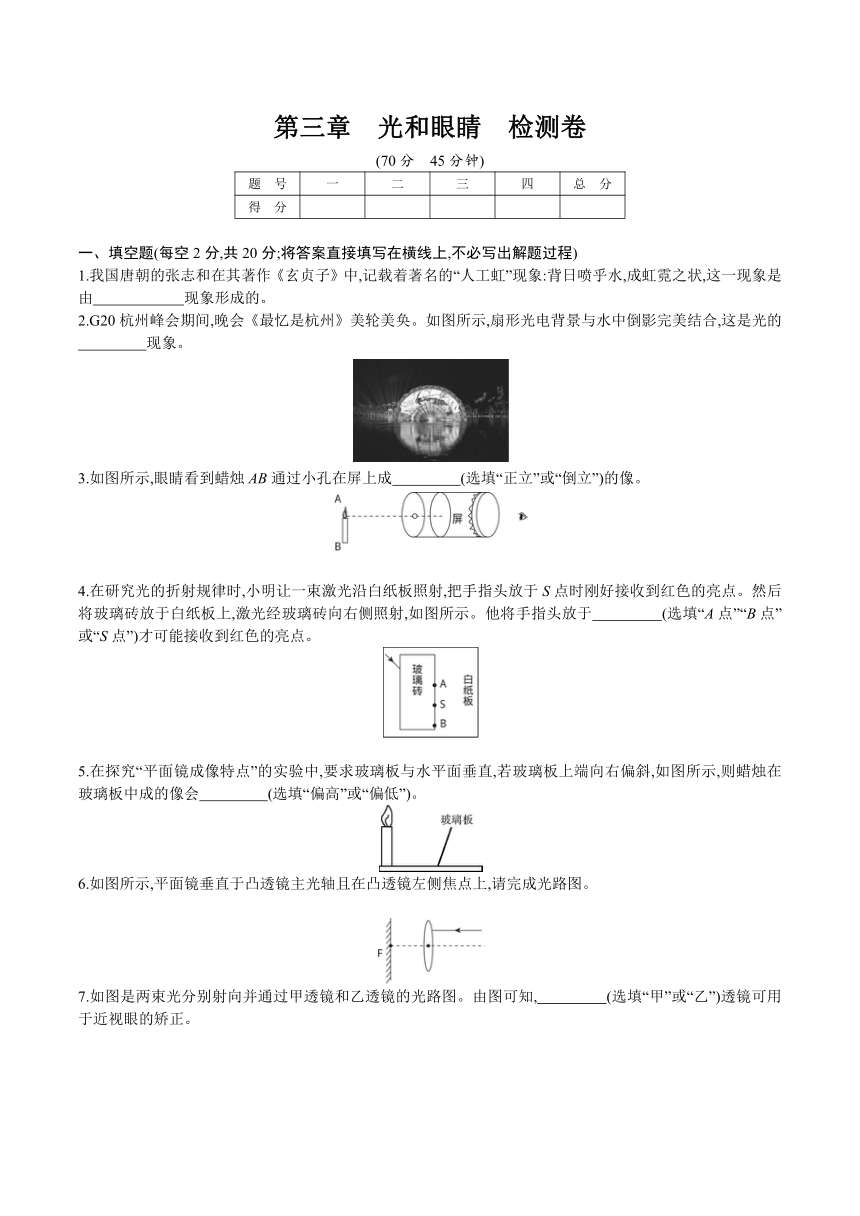

第三章 光和眼睛检测卷2021-2022学年沪粤版八年级上物理（有答案）

第三章
光和眼睛
检测卷
(70分　45分钟)
题　号
一
二
三
四
总　分
得　分
　　　　　　　　　　　　　　
　　　　　　
一、填空题(每空2分,共20分;将答案直接填写在横线上,不必写出解题过程)
1.我国唐朝的张志和在其著作《玄贞子》中,记载着著名的“人工虹”现象:背日喷乎水,成虹霓之状,这一现象是由　
　现象形成的。?
2.G20杭州峰会期间,晚会《最忆是杭州》美轮美奂。如图所示,扇形光电背景与水中倒影完美结合,这是光的
　
　现象。?
3.如图所示,眼睛看到蜡烛AB通过小孔在屏上成　
　(选填“正立”或“倒立”)的像。?
4.在研究光的折射规律时,小明让一束激光沿白纸板照射,把手指头放于S点时刚好接收到红色的亮点。然后将玻璃砖放于白纸板上,激光经玻璃砖向右侧照射,如图所示。他将手指头放于　
　(选填“A点”“B点”或“S点”)才可能接收到红色的亮点。?
5.在探究“平面镜成像特点”的实验中,要求玻璃板与水平面垂直,若玻璃板上端向右偏斜,如图所示,则蜡烛在玻璃板中成的像会　
　(选填“偏高”或“偏低”)。?
6.如图所示,平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上,请完成光路图。
　　　　　　　　　　　　　　　　

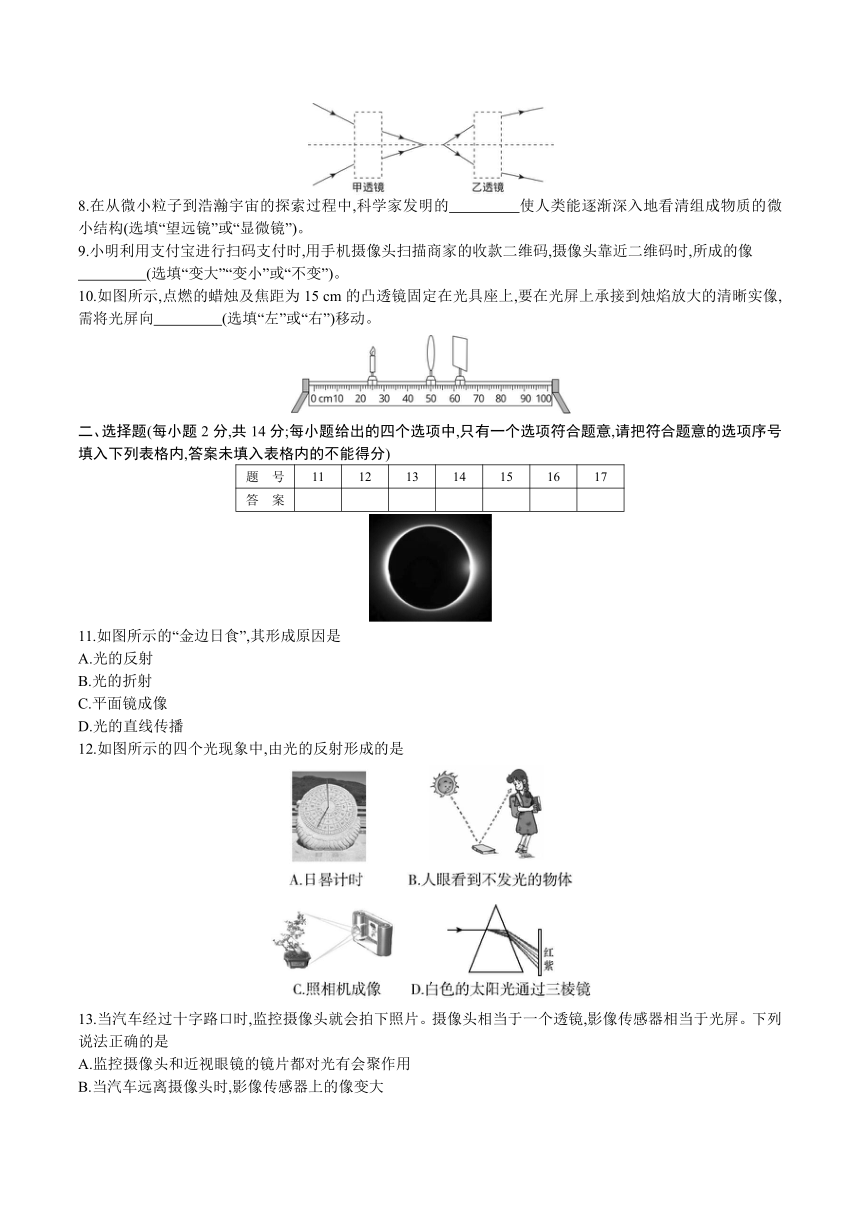

7.如图是两束光分别射向并通过甲透镜和乙透镜的光路图。由图可知,　
　(选填“甲”或“乙”)透镜可用于近视眼的矫正。?
8.在从微小粒子到浩瀚宇宙的探索过程中,科学家发明的　
　使人类能逐渐深入地看清组成物质的微小结构(选填“望远镜”或“显微镜”)。?
9.小明利用支付宝进行扫码支付时,用手机摄像头扫描商家的收款二维码,摄像头靠近二维码时,所成的像
　
　(选填“变大”“变小”或“不变”)。?
10.如图所示,点燃的蜡烛及焦距为15
cm的凸透镜固定在光具座上,要在光屏上承接到烛焰放大的清晰实像,需将光屏向　
　(选填“左”或“右”)移动。?
二、选择题(每小题2分,共14分;每小题给出的四个选项中,只有一个选项符合题意,请把符合题意的选项序号填入下列表格内,答案未填入表格内的不能得分)
题　号
11
12
13
14
15
16
17
答　案
11.如图所示的“金边日食”,其形成原因是
A.光的反射
B.光的折射
C.平面镜成像
D.光的直线传播
12.如图所示的四个光现象中,由光的反射形成的是

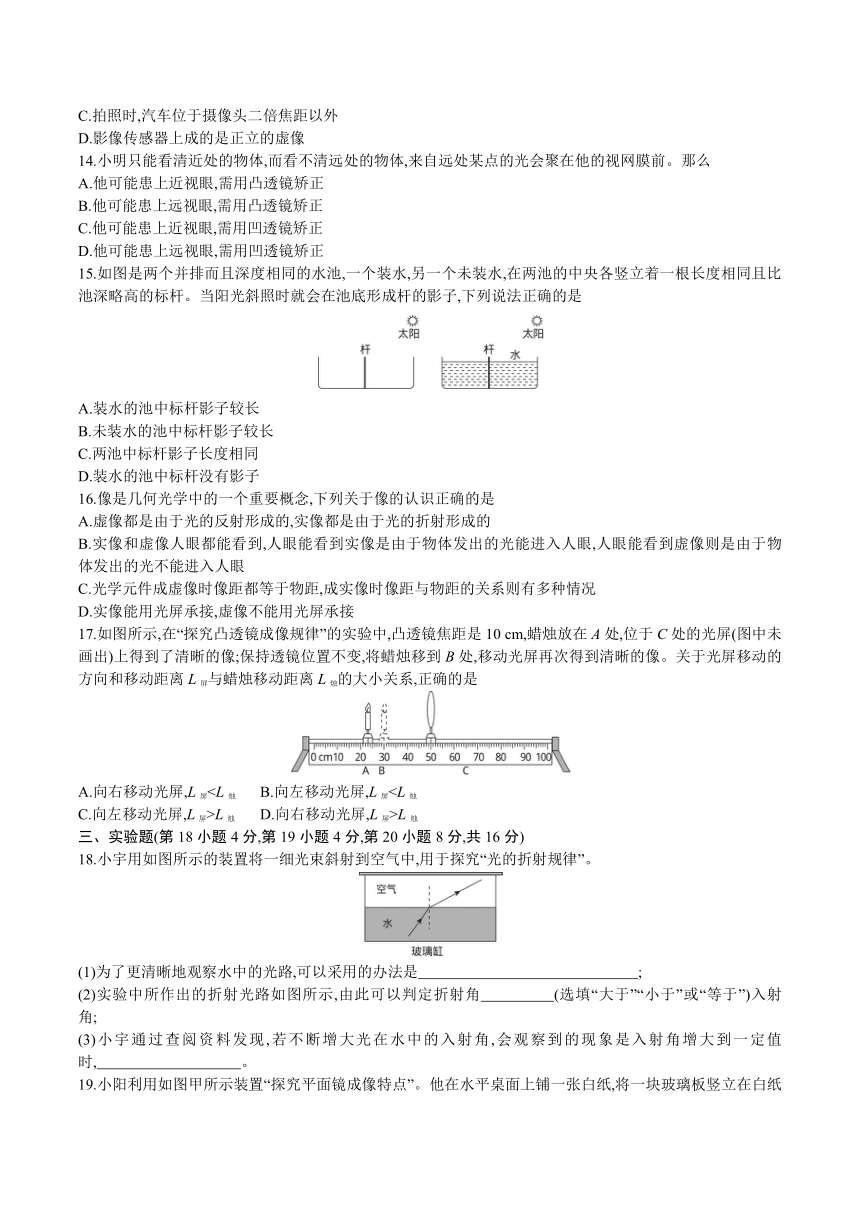

13.当汽车经过十字路口时,监控摄像头就会拍下照片。摄像头相当于一个透镜,影像传感器相当于光屏。下列说法正确的是
A.监控摄像头和近视眼镜的镜片都对光有会聚作用
B.当汽车远离摄像头时,影像传感器上的像变大
C.拍照时,汽车位于摄像头二倍焦距以外
D.影像传感器上成的是正立的虚像
14.小明只能看清近处的物体,而看不清远处的物体,来自远处某点的光会聚在他的视网膜前。那么
A.他可能患上近视眼,需用凸透镜矫正
B.他可能患上远视眼,需用凸透镜矫正
C.他可能患上近视眼,需用凹透镜矫正
D.他可能患上远视眼,需用凹透镜矫正
15.如图是两个并排而且深度相同的水池,一个装水,另一个未装水,在两池的中央各竖立着一根长度相同且比池深略高的标杆。当阳光斜照时就会在池底形成杆的影子,下列说法正确的是
A.装水的池中标杆影子较长
B.未装水的池中标杆影子较长
C.两池中标杆影子长度相同
D.装水的池中标杆没有影子
16.像是几何光学中的一个重要概念,下列关于像的认识正确的是
A.虚像都是由于光的反射形成的,实像都是由于光的折射形成的
B.实像和虚像人眼都能看到,人眼能看到实像是由于物体发出的光能进入人眼,人眼能看到虚像则是由于物体发出的光不能进入人眼
C.光学元件成虚像时像距都等于物距,成实像时像距与物距的关系则有多种情况
D.实像能用光屏承接,虚像不能用光屏承接
17.如图所示,在“探究凸透镜成像规律”的实验中,凸透镜焦距是10
cm,蜡烛放在A处,位于C处的光屏(图中未画出)上得到了清晰的像;保持透镜位置不变,将蜡烛移到B处,移动光屏再次得到清晰的像。关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关系,正确的是
A.向右移动光屏,L屏B.向左移动光屏,L屏C.向左移动光屏,L屏>L烛
D.向右移动光屏,L屏>L烛
三、实验题(第18小题4分,第19小题4分,第20小题8分,共16分)
18.小宇用如图所示的装置将一细光束斜射到空气中,用于探究“光的折射规律”。
(1)为了更清晰地观察水中的光路,可以采用的办法是　
　;?
(2)实验中所作出的折射光路如图所示,由此可以判定折射角　
　(选填“大于”“小于”或“等于”)入射角;?
(3)小宇通过查阅资料发现,若不断增大光在水中的入射角,会观察到的现象是入射角增大到一定值时,　
　。?

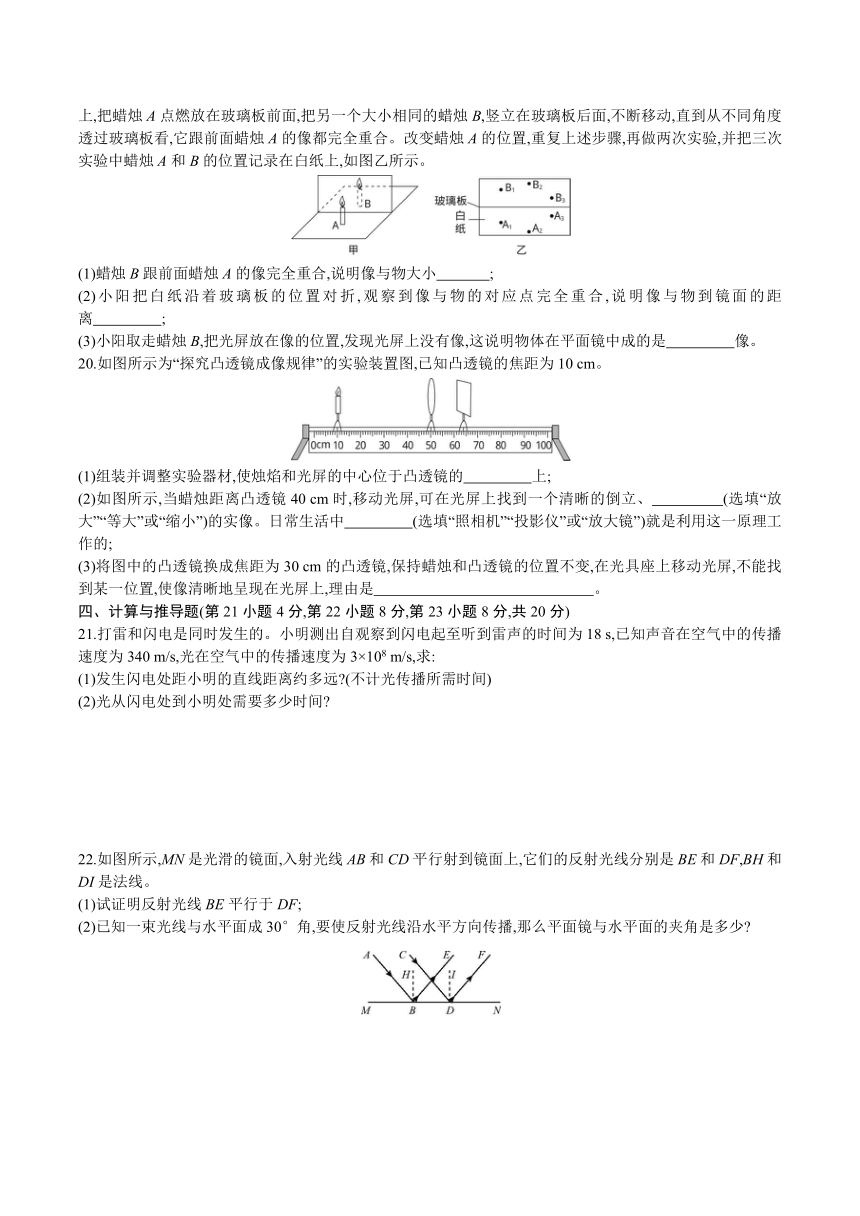

19.小阳利用如图甲所示装置“探究平面镜成像特点”。他在水平桌面上铺一张白纸,将一块玻璃板竖立在白纸上,把蜡烛A点燃放在玻璃板前面,把另一个大小相同的蜡烛B,竖立在玻璃板后面,不断移动,直到从不同角度透过玻璃板看,它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置,重复上述步骤,再做两次实验,并把三次实验中蜡烛A和B的位置记录在白纸上,如图乙所示。
(1)蜡烛B跟前面蜡烛A的像完全重合,说明像与物大小　
;?
(2)小阳把白纸沿着玻璃板的位置对折,观察到像与物的对应点完全重合,说明像与物到镜面的距离　
　;?
(3)小阳取走蜡烛B,把光屏放在像的位置,发现光屏上没有像,这说明物体在平面镜中成的是　
　像。?
20.如图所示为“探究凸透镜成像规律”的实验装置图,已知凸透镜的焦距为10
cm。
(1)组装并调整实验器材,使烛焰和光屏的中心位于凸透镜的　
　上;?
(2)如图所示,当蜡烛距离凸透镜40
cm时,移动光屏,可在光屏上找到一个清晰的倒立、　
　(选填“放大”“等大”或“缩小”)的实像。日常生活中　
　(选填“照相机”“投影仪”或“放大镜”)就是利用这一原理工作的;?
(3)将图中的凸透镜换成焦距为30
cm的凸透镜,保持蜡烛和凸透镜的位置不变,在光具座上移动光屏,不能找到某一位置,使像清晰地呈现在光屏上,理由是　
　。?
四、计算与推导题(第21小题4分,第22小题8分,第23小题8分,共20分)
21.打雷和闪电是同时发生的。小明测出自观察到闪电起至听到雷声的时间为18
s,已知声音在空气中的传播速度为340
m/s,光在空气中的传播速度为3×108
m/s,求:
(1)发生闪电处距小明的直线距离约多远?(不计光传播所需时间)
(2)光从闪电处到小明处需要多少时间?
22.如图所示,MN是光滑的镜面,入射光线AB和CD平行射到镜面上,它们的反射光线分别是BE和DF,BH和DI是法线。
(1)试证明反射光线BE平行于DF;
(2)已知一束光线与水平面成30°角,要使反射光线沿水平方向传播,那么平面镜与水平面的夹角是多少?

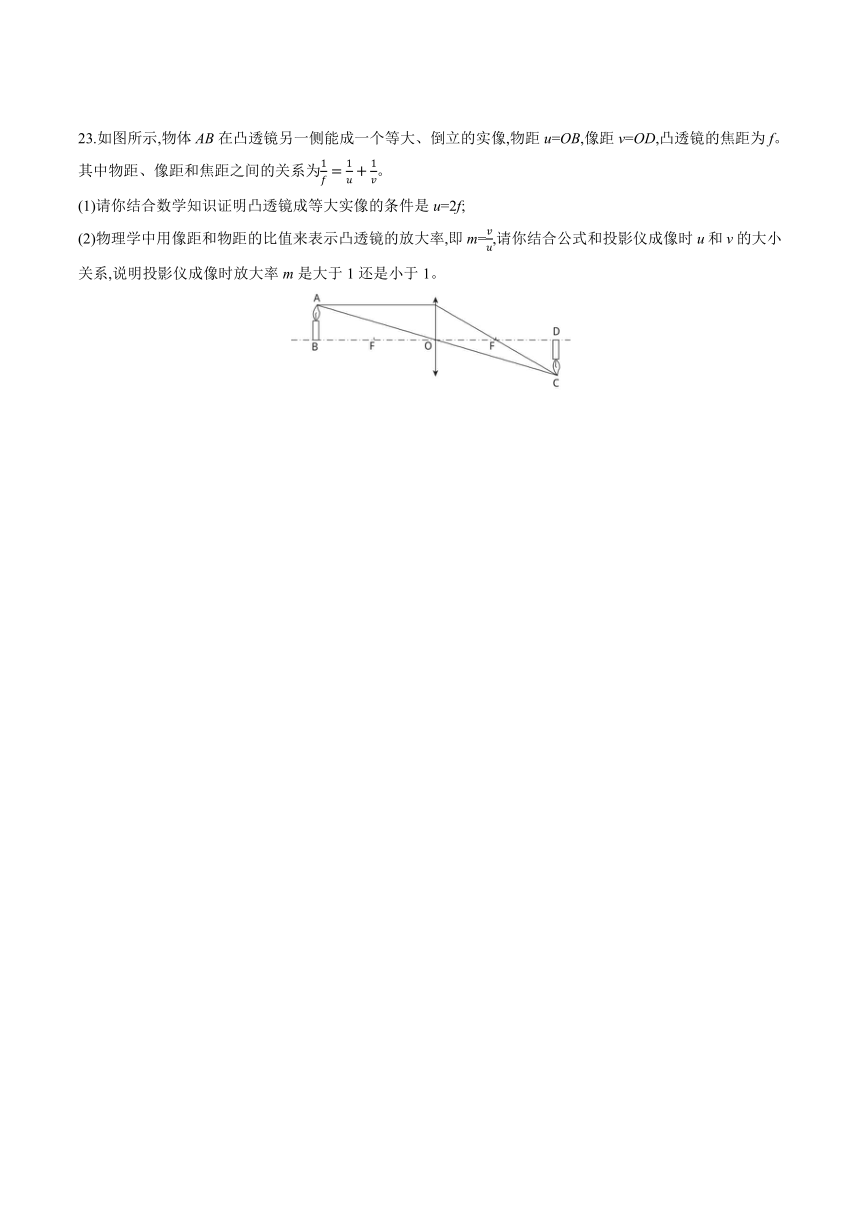

23.如图所示,物体AB在凸透镜另一侧能成一个等大、倒立的实像,物距u=OB,像距v=OD,凸透镜的焦距为f。其中物距、像距和焦距之间的关系为。
(1)请你结合数学知识证明凸透镜成等大实像的条件是u=2f;
(2)物理学中用像距和物距的比值来表示凸透镜的放大率,即m=,请你结合公式和投影仪成像时u和v的大小关系,说明投影仪成像时放大率m是大于1还是小于1。
第三章检测卷
(70分　45分钟)
题　号
一
二
三
四
总　分
得　分
　　　　　　　　　　　　　　
　　　　　　
一、填空题(每空2分,共20分;将答案直接填写在横线上,不必写出解题过程)
1.我国唐朝的张志和在其著作《玄贞子》中,记载着著名的“人工虹”现象:背日喷乎水,成虹霓之状,这一现象是由　光的色散　现象形成的。?
2.G20杭州峰会期间,晚会《最忆是杭州》美轮美奂。如图所示,扇形光电背景与水中倒影完美结合,这是光的　反射　现象。?
3.如图所示,眼睛看到蜡烛AB通过小孔在屏上成　倒立　(选填“正立”或“倒立”)的像。?
4.在研究光的折射规律时,小明让一束激光沿白纸板照射,把手指头放于S点时刚好接收到红色的亮点。然后将玻璃砖放于白纸板上,激光经玻璃砖向右侧照射,如图所示。他将手指头放于　A点　(选填“A点”“B点”或“S点”)才可能接收到红色的亮点。?
5.在探究“平面镜成像特点”的实验中,要求玻璃板与水平面垂直,若玻璃板上端向右偏斜,如图所示,则蜡烛在玻璃板中成的像会　偏低　(选填“偏高”或“偏低”)。?
6.如图所示,平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上,请完成光路图。
　　　　　　　　　　　　　　　　
答案:如图所示
7.如图是两束光分别射向并通过甲透镜和乙透镜的光路图。由图可知,　甲　(选填“甲”或“乙”)透镜可用于近视眼的矫正。?
8.在从微小粒子到浩瀚宇宙的探索过程中,科学家发明的　显微镜　使人类能逐渐深入地看清组成物质的微小结构(选填“望远镜”或“显微镜”)。?
9.小明利用支付宝进行扫码支付时,用手机摄像头扫描商家的收款二维码,摄像头靠近二维码时,所成的像　变大　(选填“变大”“变小”或“不变”)。?
10.如图所示,点燃的蜡烛及焦距为15
cm的凸透镜固定在光具座上,要在光屏上承接到烛焰放大的清晰实像,需将光屏向　右　(选填“左”或“右”)移动。?
二、选择题(每小题2分,共14分;每小题给出的四个选项中,只有一个选项符合题意,请把符合题意的选项序号填入下列表格内,答案未填入表格内的不能得分)
题　号
11
12
13
14
15
16
17
答　案
D
B
C
C
B
D
A
11.如图所示的“金边日食”,其形成原因是
A.光的反射
B.光的折射
C.平面镜成像
D.光的直线传播
12.如图所示的四个光现象中,由光的反射形成的是
13.当汽车经过十字路口时,监控摄像头就会拍下照片。摄像头相当于一个透镜,影像传感器相当于光屏。下列说法正确的是
A.监控摄像头和近视眼镜的镜片都对光有会聚作用
B.当汽车远离摄像头时,影像传感器上的像变大
C.拍照时,汽车位于摄像头二倍焦距以外
D.影像传感器上成的是正立的虚像
14.小明只能看清近处的物体,而看不清远处的物体,来自远处某点的光会聚在他的视网膜前。那么
A.他可能患上近视眼,需用凸透镜矫正
B.他可能患上远视眼,需用凸透镜矫正
C.他可能患上近视眼,需用凹透镜矫正
D.他可能患上远视眼,需用凹透镜矫正
15.如图是两个并排而且深度相同的水池,一个装水,另一个未装水,在两池的中央各竖立着一根长度相同且比池深略高的标杆。当阳光斜照时就会在池底形成杆的影子,下列说法正确的是
A.装水的池中标杆影子较长
B.未装水的池中标杆影子较长
C.两池中标杆影子长度相同
D.装水的池中标杆没有影子
16.像是几何光学中的一个重要概念,下列关于像的认识正确的是
A.虚像都是由于光的反射形成的,实像都是由于光的折射形成的
B.实像和虚像人眼都能看到,人眼能看到实像是由于物体发出的光能进入人眼,人眼能看到虚像则是由于物体发出的光不能进入人眼
C.光学元件成虚像时像距都等于物距,成实像时像距与物距的关系则有多种情况
D.实像能用光屏承接,虚像不能用光屏承接
17.如图所示,在“探究凸透镜成像规律”的实验中,凸透镜焦距是10
cm,蜡烛放在A处,位于C处的光屏(图中未画出)上得到了清晰的像;保持透镜位置不变,将蜡烛移到B处,移动光屏再次得到清晰的像。关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关系,正确的是
A.向右移动光屏,L屏B.向左移动光屏,L屏C.向左移动光屏,L屏>L烛
D.向右移动光屏,L屏>L烛
三、实验题(第18小题4分,第19小题4分,第20小题8分,共16分)
18.小宇用如图所示的装置将一细光束斜射到空气中,用于探究“光的折射规律”。
(1)为了更清晰地观察水中的光路,可以采用的办法是　向水中滴几滴牛奶(合理即可,1分)　;?
(2)实验中所作出的折射光路如图所示,由此可以判定折射角　大于(1分)　(选填“大于”“小于”或“等于”)入射角;?
(3)小宇通过查阅资料发现,若不断增大光在水中的入射角,会观察到的现象是入射角增大到一定值时,　折射光线消失(2分)　。?
19.小阳利用如图甲所示装置“探究平面镜成像特点”。他在水平桌面上铺一张白纸,将一块玻璃板竖立在白纸上,把蜡烛A点燃放在玻璃板前面,把另一个大小相同的蜡烛B,竖立在玻璃板后面,不断移动,直到从不同角度透过玻璃板看,它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置,重复上述步骤,再做两次实验,并把三次实验中蜡烛A和B的位置记录在白纸上,如图乙所示。
(1)蜡烛B跟前面蜡烛A的像完全重合,说明像与物大小　相等(1分)　;?
(2)小阳把白纸沿着玻璃板的位置对折,观察到像与物的对应点完全重合,说明像与物到镜面的距离　相等(1分)　;?
(3)小阳取走蜡烛B,把光屏放在像的位置,发现光屏上没有像,这说明物体在平面镜中成的是　虚(2分)　像。?
20.如图所示为“探究凸透镜成像规律”的实验装置图,已知凸透镜的焦距为10
cm。
(1)组装并调整实验器材,使烛焰和光屏的中心位于凸透镜的　主光轴(2分)　上;?
(2)如图所示,当蜡烛距离凸透镜40
cm时,移动光屏,可在光屏上找到一个清晰的倒立、　缩小(2分)　(选填“放大”“等大”或“缩小”)的实像。日常生活中　照相机(2分)　(选填“照相机”“投影仪”或“放大镜”)就是利用这一原理工作的;?
(3)将图中的凸透镜换成焦距为30
cm的凸透镜,保持蜡烛和凸透镜的位置不变,在光具座上移动光屏,不能找到某一位置,使像清晰地呈现在光屏上,理由是　像距过大,超出了光具座提供的长度(2分)　。?
四、计算与推导题(第21小题4分,第22小题8分,第23小题8分,共20分)
21.打雷和闪电是同时发生的。小明测出自观察到闪电起至听到雷声的时间为18
s,已知声音在空气中的传播速度为340
m/s,光在空气中的传播速度为3×108
m/s,求:
(1)发生闪电处距小明的直线距离约多远?(不计光传播所需时间)
(2)光从闪电处到小明处需要多少时间?
解:(1)发生闪电处距小明的直线距离
s=v声t声=340
m/s×18
s=6120
m
(2分)
(2)光从闪电处到小明处需要的时间
t光==2.04×10-5
s
(2分)
22.如图所示,MN是光滑的镜面,入射光线AB和CD平行射到镜面上,它们的反射光线分别是BE和DF,BH和DI是法线。
(1)试证明反射光线BE平行于DF;
(2)已知一束光线与水平面成30°角,要使反射光线沿水平方向传播,那么平面镜与水平面的夹角是多少?
解:(1)根据光的反射定律可知,
∠ABH=∠EBH,∠CDI=∠FDI
所以∠ABM=∠EBN,∠CDM=∠FDN
因为AB∥CD,所以∠ABM=∠CDM
(2分)
所以∠EBN=∠FDN
所以BE∥DF
(2分)
(2)分两种情况,如图甲所示,反射光线与入射光线的夹角为30°,入射角为15°,则平面镜与水平方向的夹角为90°-15°=75°
(2分)
如图乙所示,反射光线与入射光线的夹角为150°,入射角和反射角都为75°,则平面镜与水平方向的夹角为90°-75°=15°
(2分)
23.如图所示,物体AB在凸透镜另一侧能成一个等大、倒立的实像,物距u=OB,像距v=OD,凸透镜的焦距为f。其中物距、像距和焦距之间的关系为。
(1)请你结合数学知识证明凸透镜成等大实像的条件是u=2f;
(2)物理学中用像距和物距的比值来表示凸透镜的放大率,即m=,请你结合公式和投影仪成像时u和v的大小关系,说明投影仪成像时放大率m是大于1还是小于1。
证明:(1)在△AOB和△COD中,AB=CD,∠AOB=∠COD,∠ABO=∠CDO=90°,则△AOB≌△COD
(1分)
则OB=OD,即u=v
(2分)
因为
化简得u=2f
(2分)
(2)投影仪能成放大的实像,v>u,>1,可得m>1(3分)
