(共30张PPT)

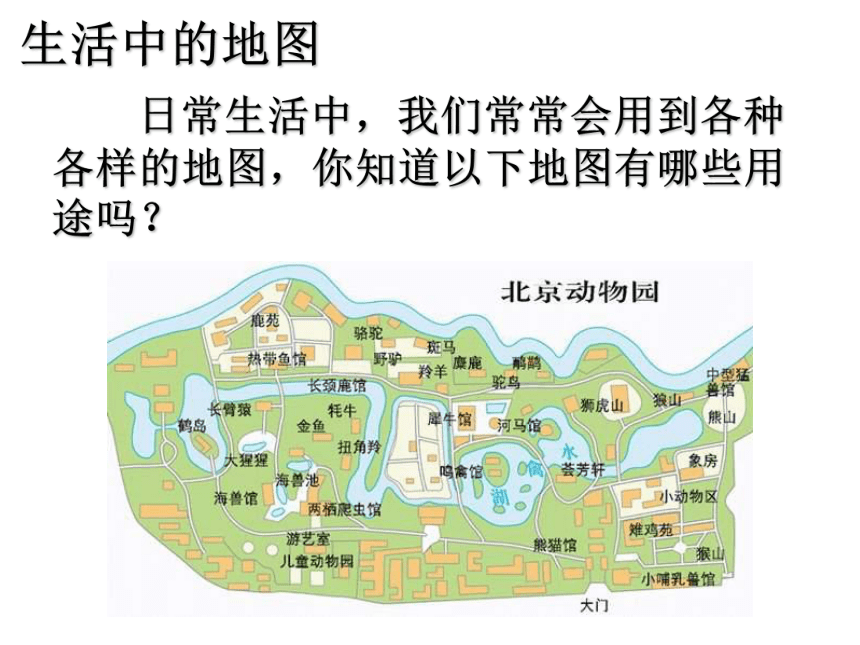

生活中的地图
日常生活中，我们常常会用到各种各样的地图，你知道以下地图有哪些用途吗？

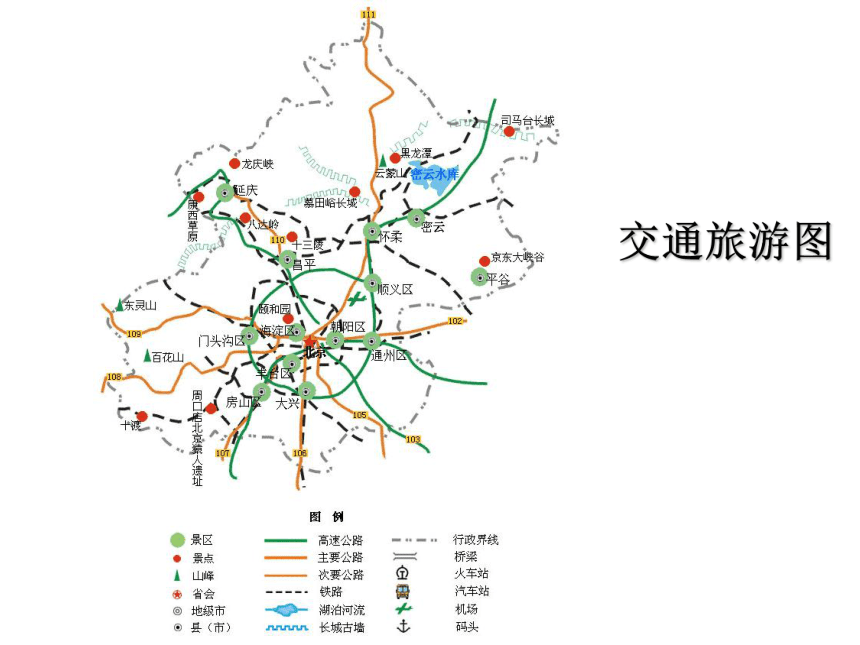

交通旅游图
天气预报图
交通图
历史地图

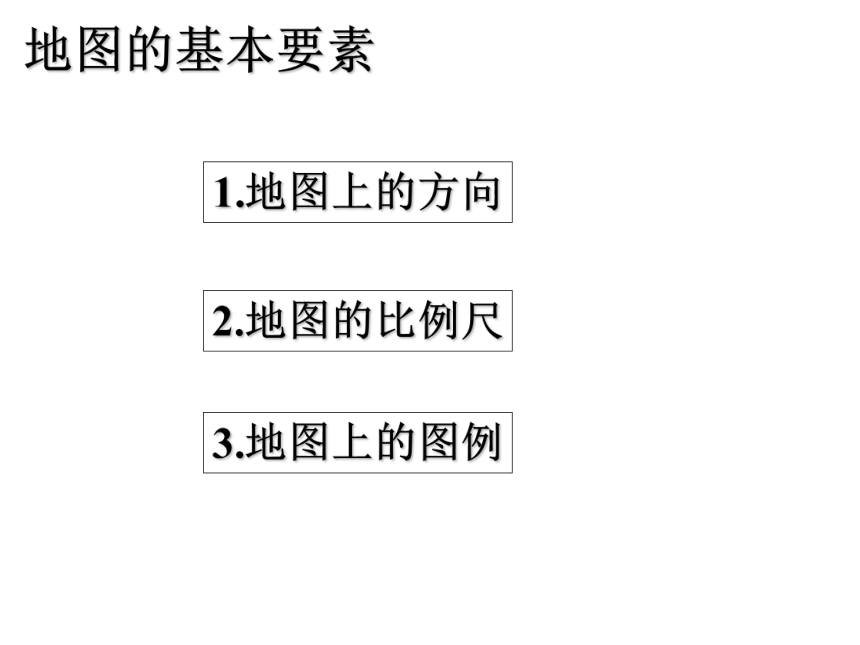

地图的基本要素
1.地图上的方向
2.地图的比例尺
3.地图上的图例

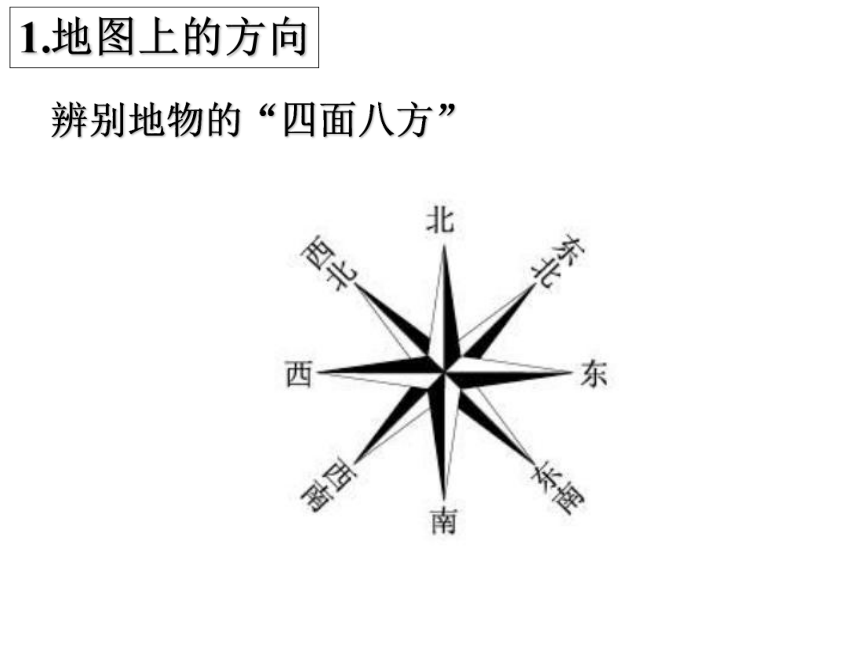

1.地图上的方向
辨别地物的“四面八方”
辨别地图上的方向，通常有三种不同的情况：
（1）无指向标和经纬网的地图
（2）有指向标的地图
（3）有经纬网的地图
结 论：
澳门半岛
凼仔岛
路环岛
澳门半岛
凼仔岛
路环岛
灯塔

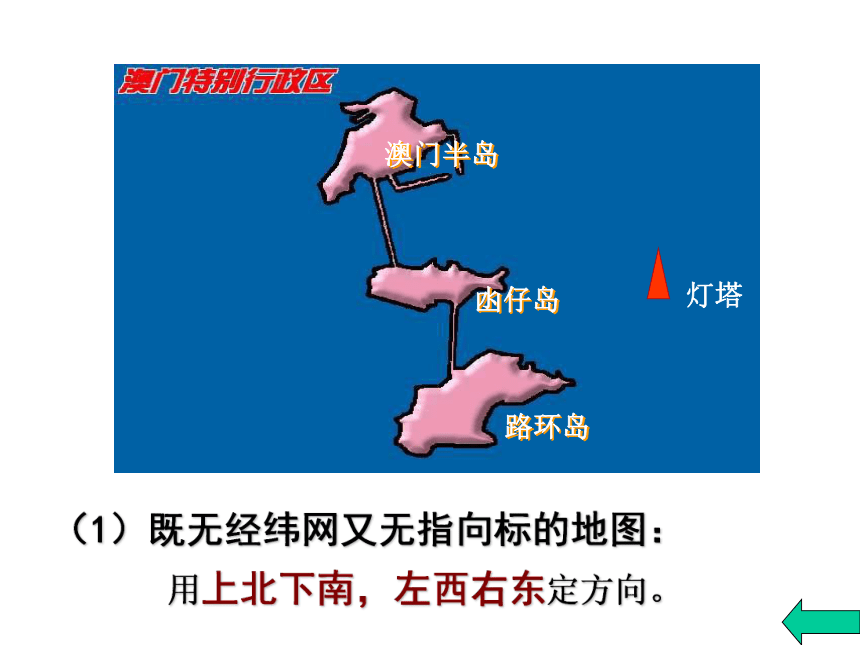

（1）既无经纬网又无指向标的地图：
用上北下南，左西右东定方向。

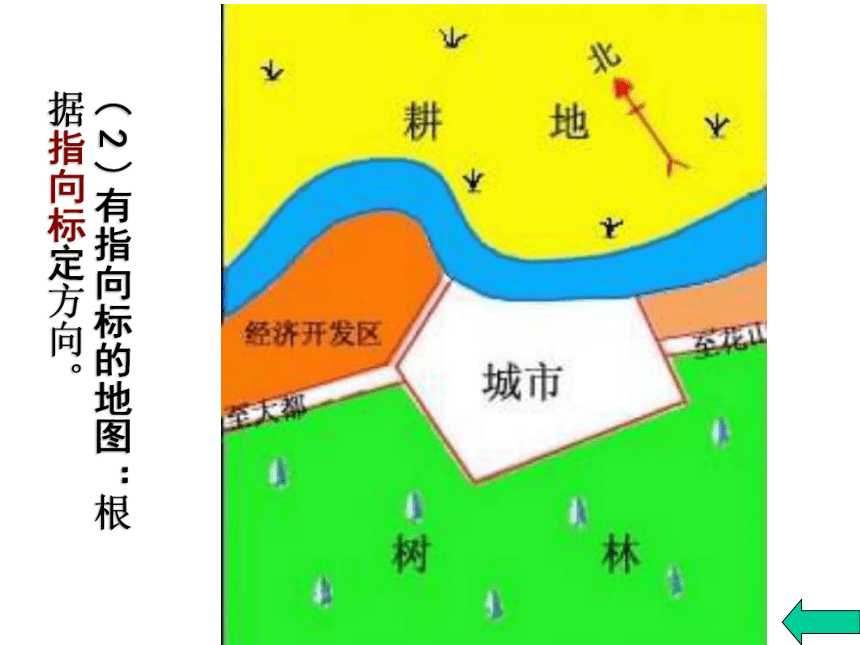

（2）有指向标的地图：根据指向标定方向。

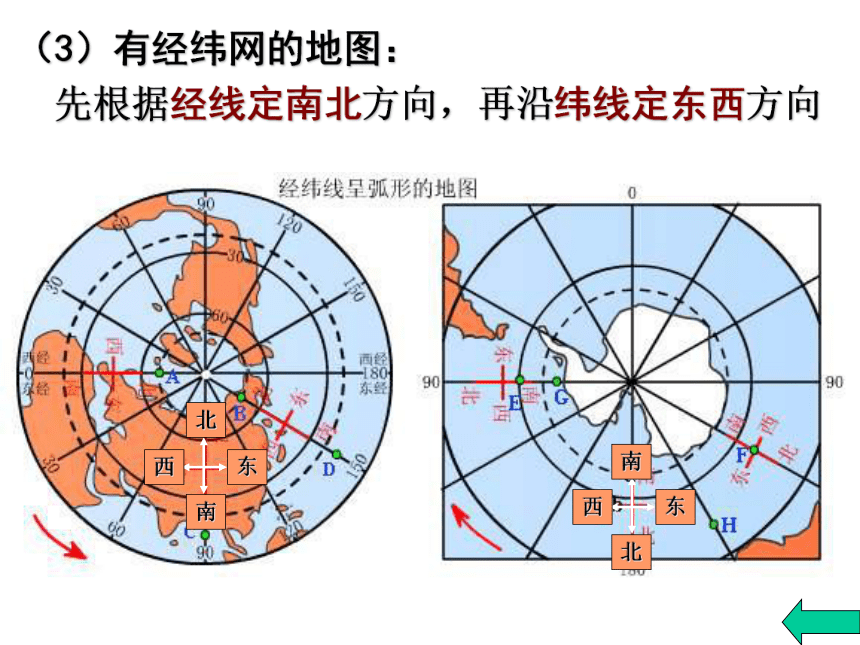

（3）有经纬网的地图：
先根据经线定南北方向，再沿纬线定东西方向
东
西
南
北
东
西
南
北
练习：上图中，营地在Ａ点的什么方向？
南极点
营地
A
南极点
营地
A
南
西
答案：正西方
练习：上图中，营地在Ａ点的什么方向？
表示图上距离比实地距离缩小的程度。
2.地图上的比例尺：
比例尺=
图上距离
实地距离
公式:
0
10
10
20
30
40
50千米
（1）线段式比例尺：
画在地图上，单位长度为１厘米，并注明１厘米代表实地距离多少千米。
上图所示比例尺可理解为：图上1厘米代表实地
距离10千米，即10000米，即1000000厘米。因此该
地图比实际情况缩小了1000000倍。
归 纳：
（2）文字式比例尺：
直接在地图上用文字写明１厘米代表实地距离多少千米。
（3）数字式比例尺：
在地图上用比例式或分数式表示图上距离比实地距离缩小的倍数。
三种不同形式的比例尺比较:
比较下列地图的比例尺的大小:
>
比较下列地图表示的范围大小和内容的详略。
中国政区图
比例尺较大
显示范围小
内容较详细
世界政区图
比例尺较小
显示范围大
内容较简单
1.图例：
地图上通常都有各种符号，它们是用来简略地表示各种地理事物的。对这些符号含义的说明就是图例。
2.注记：
在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深等的数字，都叫注记。
图例和注记
地图家族的新成员
随着现代科技的进步，地图的内容和形式都发生了很大的变化，多种形式的地图在人们的生活中不断出现，极大地方便了人们的学习、旅游、出行、参观等活动。请看下面一些地图，你能指出它们的不同用途吗？
3.将1厘米代表180千米的地图的比例尺放大到原图的2倍，则新图的比例尺是
A . 1:18000000 B .图上1厘米代表实地距离90千米
C . 1:360 D .图上1厘米代表实地距离360千米
2.按照1厘米代表500千米的比例尺绘一幅中国政区图，图幅边框的长度和高度不得小于
A. 11×10厘米 B. 10×11厘米
C. 6 ×5 厘米 D. 10×8 厘米
一、单选题
1.在中国交通图上，量得上海至贵阳的直线距离为5厘米，两地的实际直线距离为1500千米，该图的比例尺为
A. 1:300 B. 1:300000 C. 1:3 000000 D. 1:30000000
复习与巩固：
5.一个南极考察队员，从极点向正北走了60米，又向正西走了80米，这时他在出发点的
A .西北方100米处 B .西北方60米处
C .正北方100米处 D .正北方60米处
4.乙地(175°E，38°N)位于甲地(145°W，35°S)的
A .东北方 B .西北方
C .西南方 D .东南方
图示
讲解
图示
讲解
6.两幅地图图幅大小相同，那么
A .比例尺大的幅图，所表示的范围小，内容详细
B .比例尺大的幅图，所表示的范围大，内容详细
C .比例尺小的幅图，所表示的范围大，内容详细
D .比例尺小的幅图，所表示的范围小，内容简单
7.关于右图各点相对方位的叙述中正确的是
A .甲在乙的正北方
B .丙在丁的正西方
C .甲在丙的正西方
D .丁在乙的正西方
甲
丙
乙
丁
150°W
30°E
N
8.根据图中的经纬网判别：
(1)图中D在C的 方向
(2)图中A在D的 方向
(3)图中B在A的 方向
正南
正西
东北
赤道
38°N
35°S
145°W
0°
175°E
乙
甲
180°
145°W
甲
S
赤道
本节知识小结
地图的基本要素
方向
比例尺
图例和注记
(1)用上北下南，左西右东定方向
(2)根据指向标定方向
(3)用经纬网定方向
（1）线段式比例尺
（2）文字式比例尺
（3）数字式比例尺
