磁场对运动电荷的作用

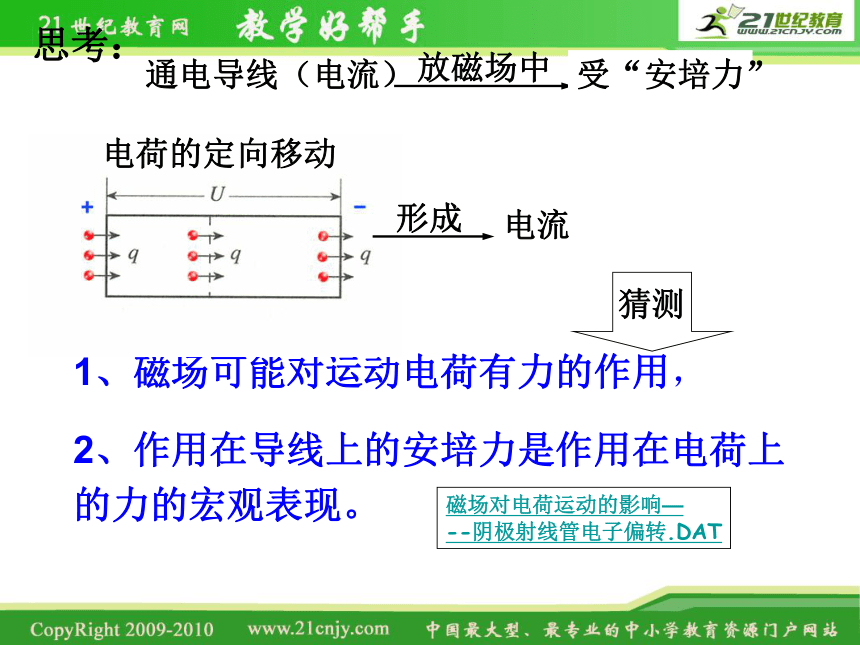

思考：
1、磁场可能对运动电荷有力的作用，
2、作用在导线上的安培力是作用在电荷上的力的宏观表现。
电荷的定向移动
电流
形成
通电导线（电流）
放磁场中
受“安培力”
猜测
磁场对电荷运动的影响—
--阴极射线管电子偏转.DAT
洛伦兹（1853—1928），荷兰物理学家，1902年诺贝尔物理学奖的获得者。
首先提出
磁场对运动电荷有作用力！
洛仑兹力F洛
大小
方向
？

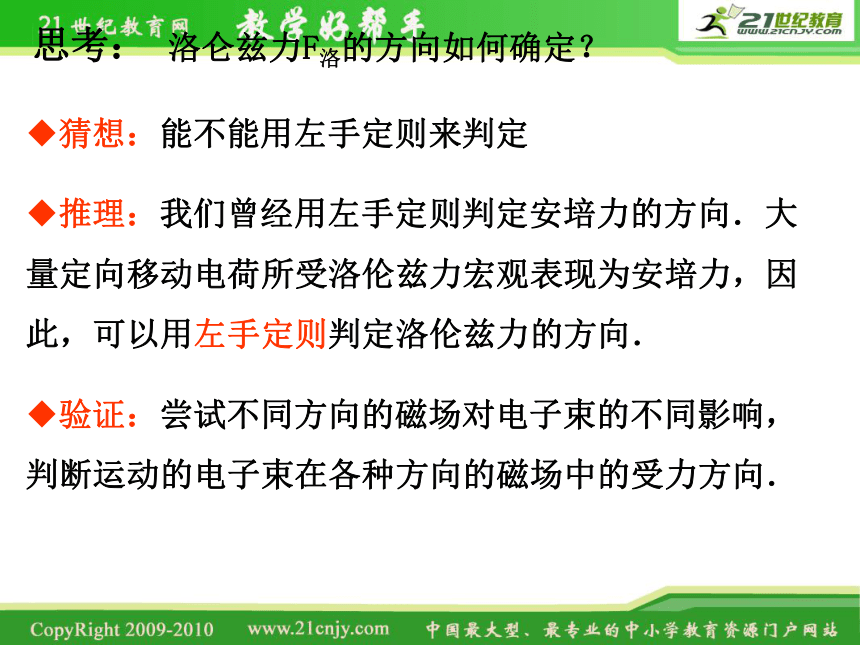

猜想：能不能用左手定则来判定
推理：我们曾经用左手定则判定安培力的方向．大量定向移动电荷所受洛伦兹力宏观表现为安培力，因此，可以用左手定则判定洛伦兹力的方向．
验证：尝试不同方向的磁场对电子束的不同影响，判断运动的电子束在各种方向的磁场中的受力方向．
洛仑兹力F洛的方向如何确定？
思考：

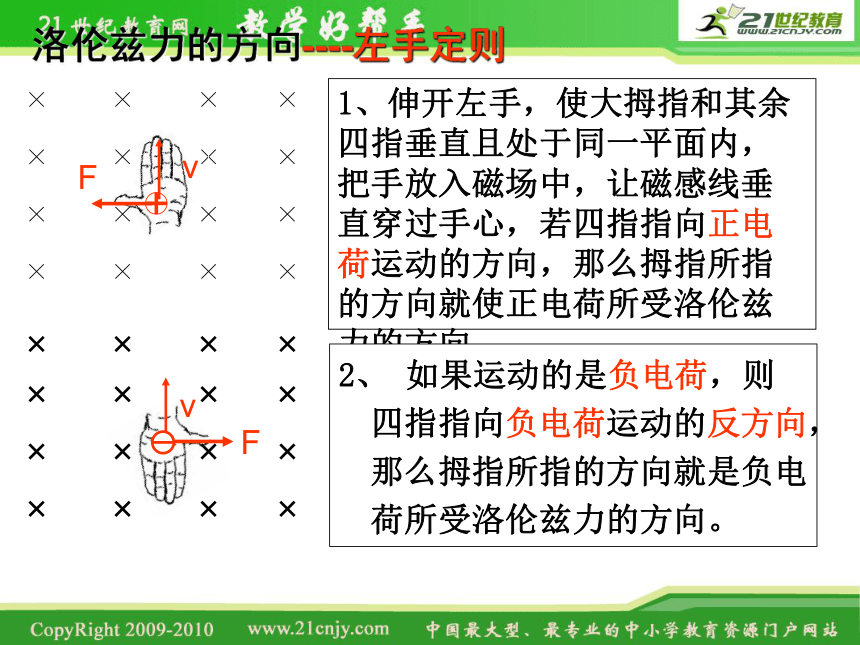

洛伦兹力的方向----左手定则
v
v
1、伸开左手，使大拇指和其余四指垂直且处于同一平面内，把手放入磁场中，让磁感线垂直穿过手心，若四指指向正电荷运动的方向，那么拇指所指的方向就使正电荷所受洛伦兹力的方向。
2、 如果运动的是负电荷，则四指指向负电荷运动的反方向，那么拇指所指的方向就是负电荷所受洛伦兹力的方向。
F
F
洛伦兹力的方向

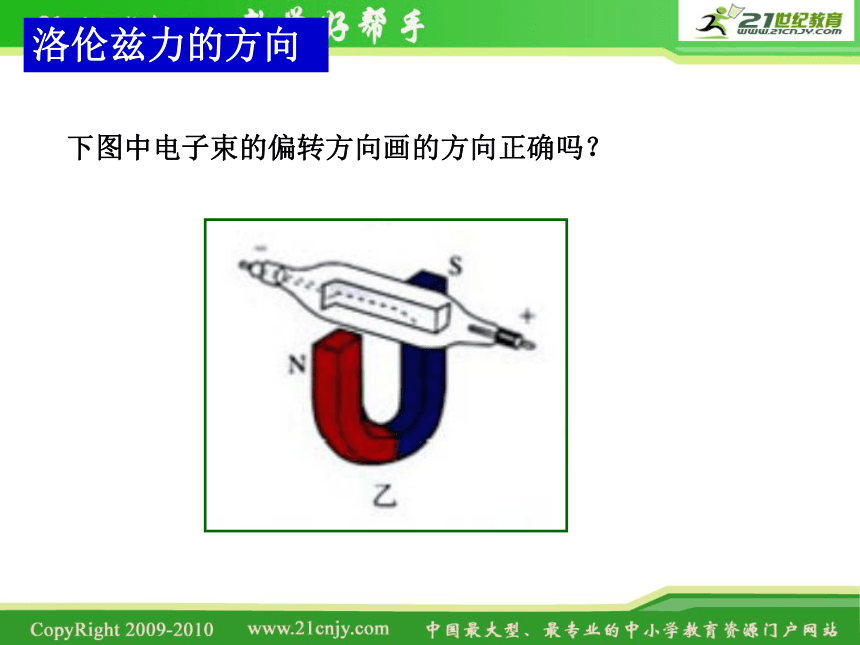

下图中电子束的偏转方向画的方向正确吗？
洛仑兹力F洛的大小与什么有关？
F
V
F
B
请大家猜一猜？
速度V
磁场的磁感应强度B
带电粒子的电荷量q
可以证明：
洛仑兹力f的大小等于电荷量q、速度V、磁感应强度B三者的乘积
当速度V的方向与磁感应强度B的方向垂直时：
4、洛伦兹力的大小
当速度V的方向与磁感应强度B的方向平行时：
F＝0
洛仑兹力有什么特点呢？
f
V
f
-q
洛仑兹力F的方向总跟运动电荷的速度v的方向垂直。
洛仑兹力只能改变电荷运动的速度方向，不能改变速度的大小。
洛仑兹力对在磁场中运动的电荷不做功。
思考
回顾：天体做圆周运动的受力特点？
那运动电荷在磁场中做什么运动？
电子束的磁偏转
图2.4-2洛伦兹力演示仪
下图实验装置可以演示洛伦兹力的大小和方向。它由一个球形电子射线管和一组线圈组成。通过改变电子枪两极间的电压可以改变电子的速度；通过改变线圈中电流的强弱可以改变磁感应强度的大小。
加速电压U加
U加越大，电子速度越大
励磁电流
励磁电流越大，磁感应强度B越大。
在演示仪中可以观察到：1、没有磁场时，电子束是直进的。2、外加磁场后，电子束的径迹变成圆形。磁场的强弱和电子的速度都能影响圆的半径R。
电子束的磁偏转
显像管的工作原理
1、电子束是怎样实现偏转的？
思考与讨论
2、在图2.4－3中，如图所示
（1）要是电子打在A点，偏转磁场应该沿什么方向？
（2）要是电子打在B点，偏转磁场应该沿什么方向？
（3）要是电子束打在荧光屏上的位置由中心O逐渐向A点移动，偏转磁场应该怎样变化？
3、电子打在荧光屏上只能有一个亮点，为什么整个荧光屏都能发光能？
