(共22张PPT)
第二章 恒定电流
2.4.2 电表的改装

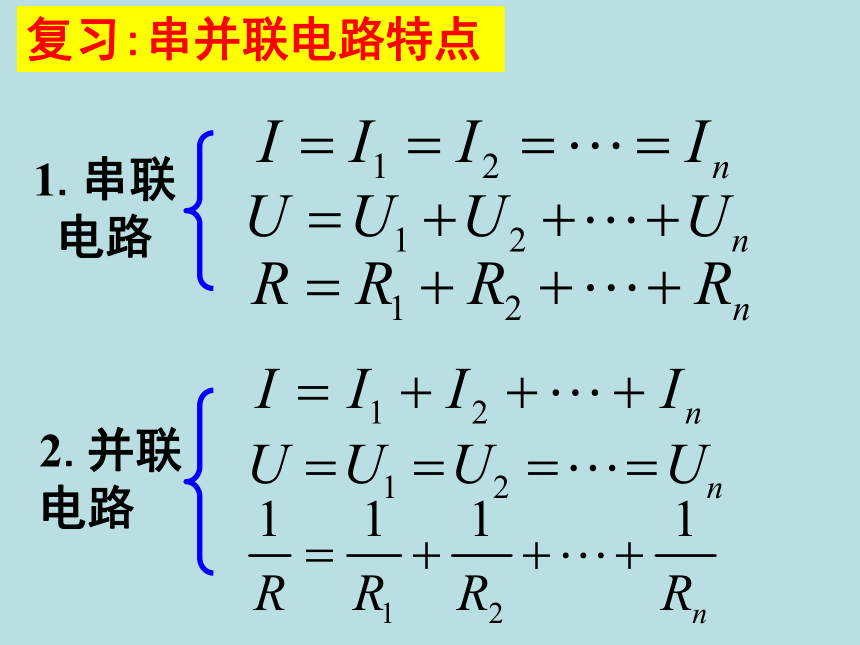

复习:串并联电路特点
1.串联电路
2.并联电路

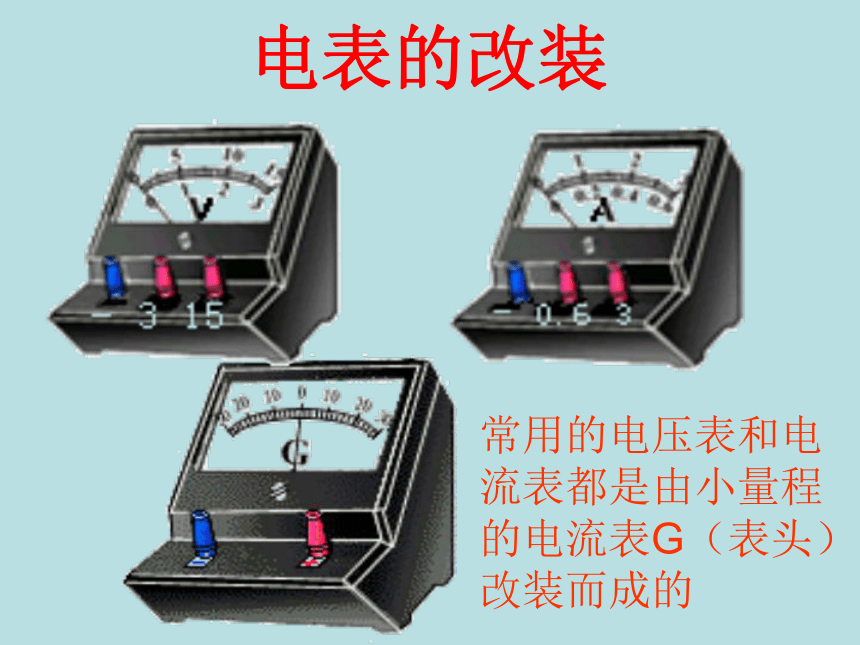

电表的改装
常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的
2. 主要参数
①内阻:电流计内阻Rg
②量程:满偏电流 Ig
③满偏电压Ug
3. 符号：
G
1、作用:
测量微小电流和电压
0
1
2
3
mA

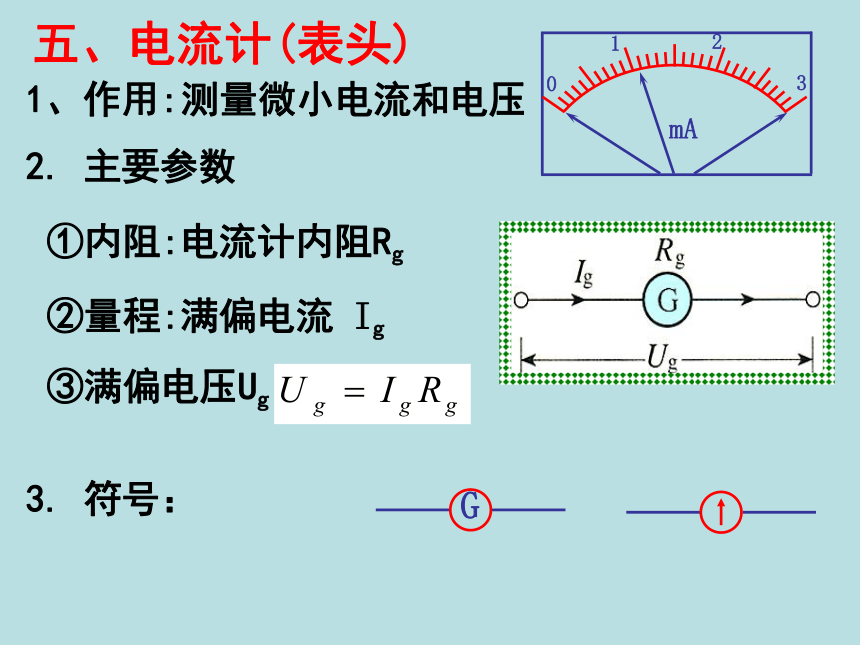

五、电流计(表头)
六、电压表

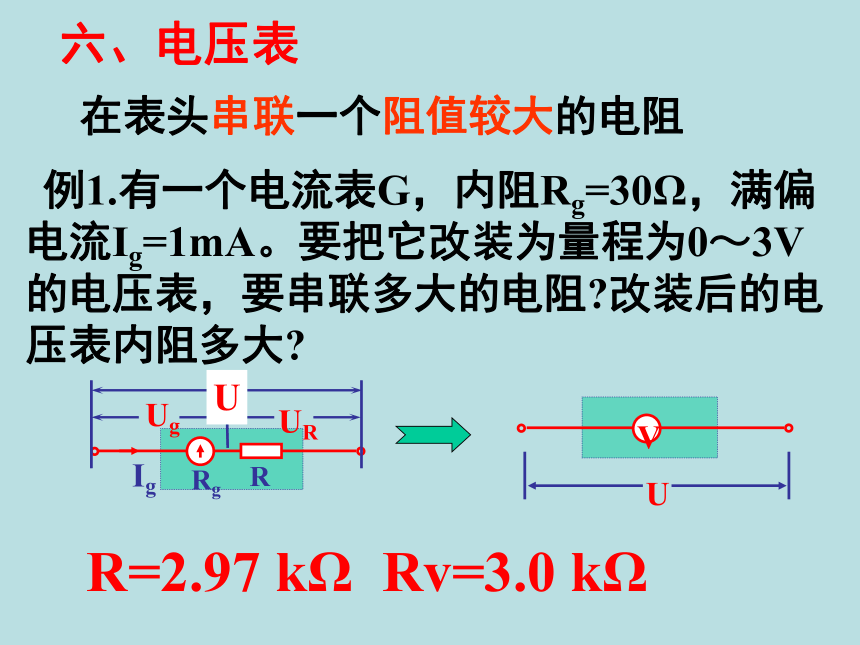

例1.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻 改装后的电压表内阻多大
Ig
Rg
R
V
U
在表头串联一个阻值较大的电阻
R=2.97 kΩ Rv=3.0 kΩ
Ug
UR
U

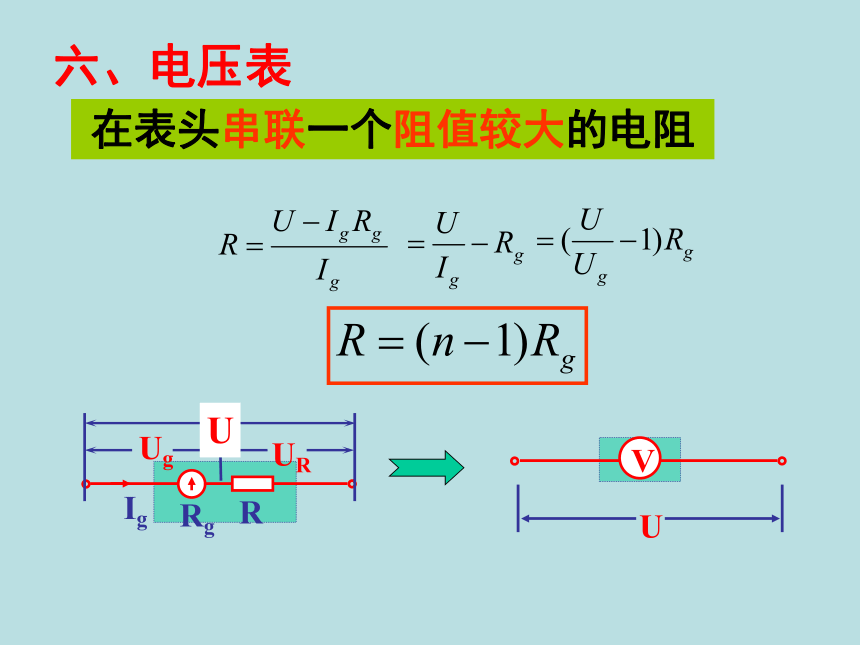

六、电压表
Ig
Rg
R
V
U
在表头串联一个阻值较大的电阻
Ug
UR
U

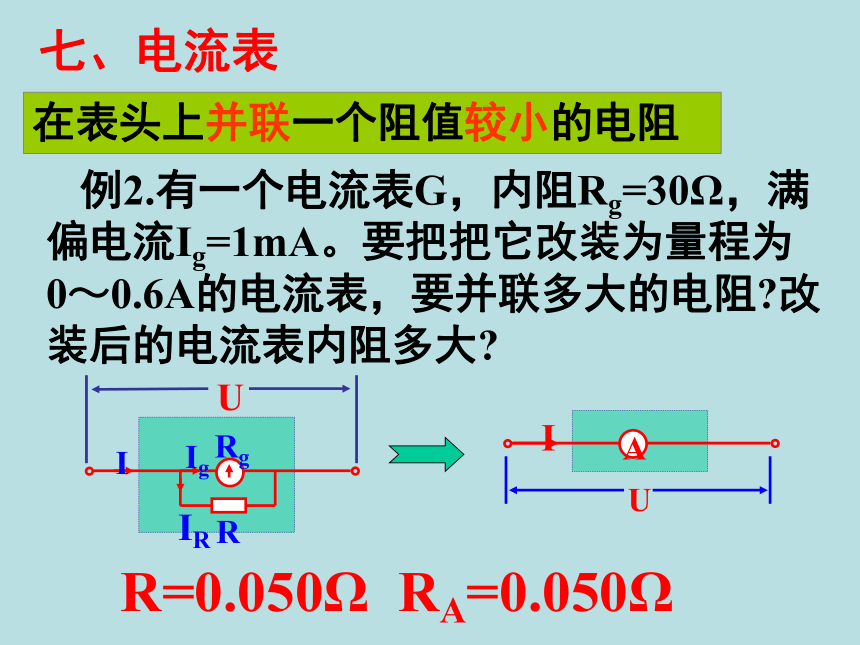

例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻 改装后的电流表内阻多大
U
I
Rg
Ig
IR
R
A
U
I

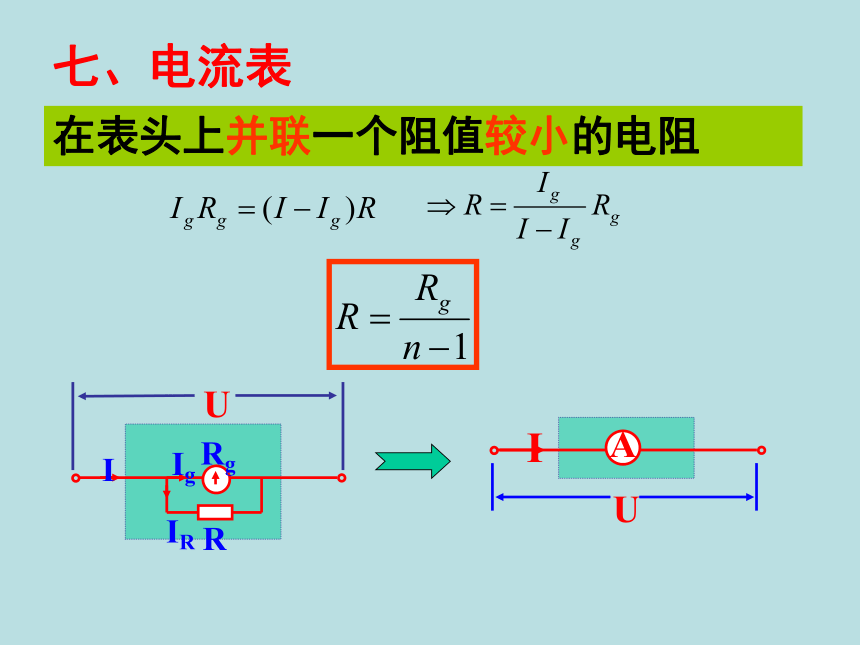

七、电流表
在表头上并联一个阻值较小的电阻
R=0.050Ω RA=0.050Ω
A
U
I
七、电流表
在表头上并联一个阻值较小的电阻
U
I
Rg
Ig
IR
R

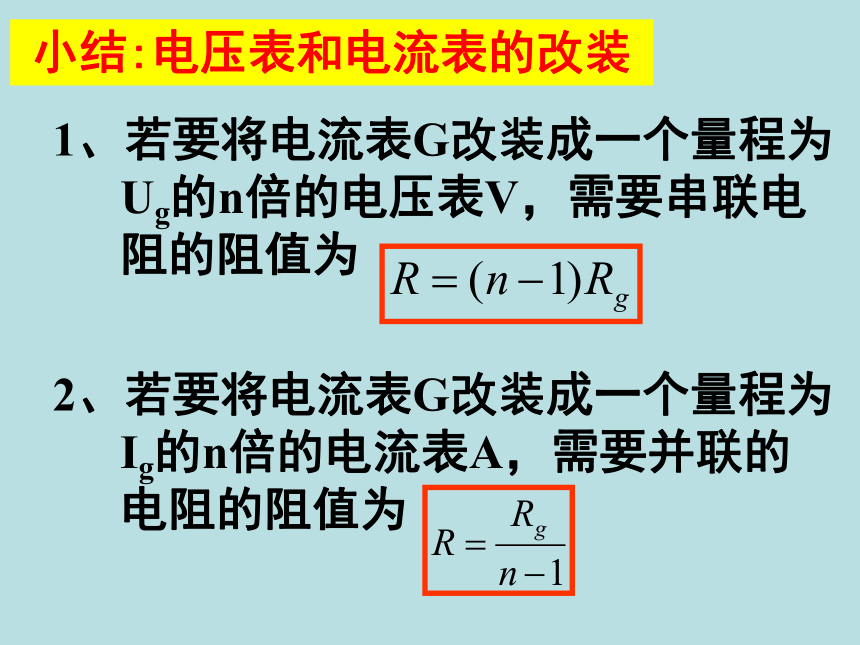

1、若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
2、若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为
小结:电压表和电流表的改装
15、用同一个小量程电流表G分别改装成电流表A、电压表V，则G、A、V的内电阻RG、RA 、RV之间的关系为 ( )
A．RGC．RV例与练
B
16、一个电流表的内电阻为0.18 KΩ，最大量程为10A，刻度盘分为100个刻度，改装成量程为100A的电流表，应 联一个 Ω的电阻，此时刻度盘每个刻度表示 A，新的电流表的内电阻为 Ω。
例与练
17、一个电压表的电阻为10KΩ，最大量程为3.0V，刻度盘分为30个刻度，改装成量程为30V的电压表，应 联一个 KΩ的电阻，此时刻度盘每个刻度表示 V，新的电压表的内电阻为 KΩ。
例与练
18、有一个电压表的量程为3V，内电阻为2500Ω，现在给电压表再串联一个7500Ω的定值电阻，然后用来测量某段电路的电压时，发现指针偏转了满刻度的3/4，则该被测电路的电压为 V，加在电压表两端的电压为 V。
例与练
19、有一个电流表量程为0.3A，内电阻为150Ω，现在给电流表并联一个30Ω的定值电阻，然后用来测量某段电路的电流时，发现指针偏转了满刻度的1/3，则该被测电路的电流为 A，通过电流表的电流为 A。
例与练
20、把两只完全相同的小量程电流表改装成不同量程的电压表，串联后去测某电路两端的电压时( )
A.两只电压表的示数相同
B.两只电压表的指针偏转角大小相同
C.两只电压表示数和指针偏转角大小都相同
D.被测电路两端的电压等于两电压表示数之和
例与练
21、有两个量程的电压表，当使用a、b两个端点时，量程为10V，当使用a 、 c 两个端点时，量程为100V。已知表头内阻为Rg=500Ω，满偏电流为Ig=1mA，求电阻R1、R2的值。
例与练
22、有两个量程的电流表，当使用a、b两个端点时，量程为1A，当使用a 、 c 两个端点时，量程为0.1A。已知表头内阻为Rg=200Ω，满偏电流为Ig=2mA，求电阻R1、R2的值。
例与练
作业:
P52问题与练习:4、5
有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应 一个 Ω的分压电阻,该电压表的内阻为 Ω;若把它改装成量程为3A的电流表,应 联一个 Ω的分流电阻,该电流表的内阻为 Ω
串
并
1600
2000
0.668
0.667
一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为 V
1
0.80
50
100
1Ｖ
0.5Ｖ
如图所示为一双量程电压表的示意图.已知电流表G的量程为0～100μA,内阻为600Ω,则图中串联的分压电阻R1= Ω, R2= Ω
G
R1
R2
+
5V
15V
4.94X104
105
如图所示,电路由电流计与四个电阻连接而成.电流计内阻Rg=80Ω,满偏电流Ig=1mA. R1=R2=10Ω ,R3=194Ω ,R4=790Ω.若使用12接线柱电路可做 表.量程为 .若使用13接线柱可做 表.量程为 .若使用14接线柱电路可做 表.量程为 .若使用15接线柱可做 表.量程为 .
R1
R2
1
R3
R4
2
3
4
5
电流
电压
电压
5mA
10mA
1V
5V
电流
