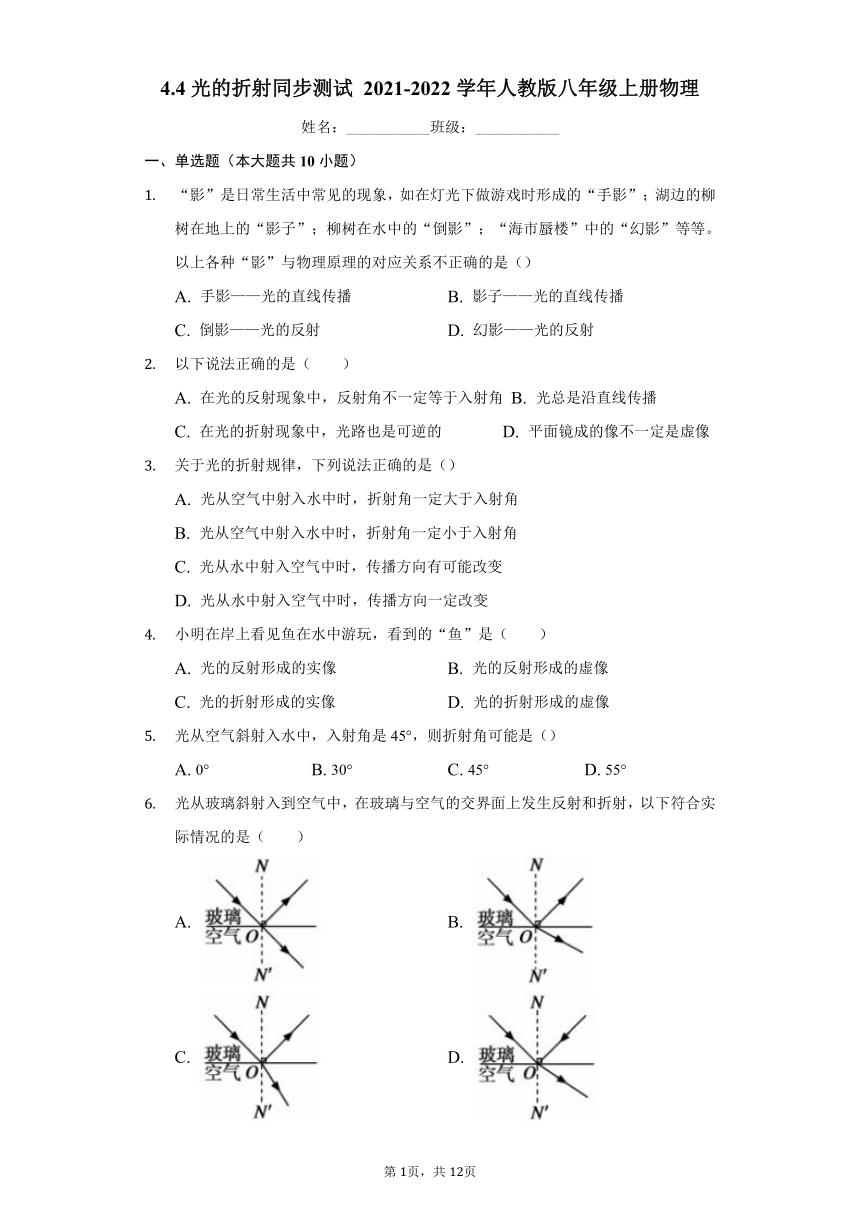

4.4光的折射同步测试
2021-2022学年人教版八年级上册物理
姓名：___________班级：___________
一、单选题（本大题共10小题）
1.
“影”是日常生活中常见的现象，如在灯光下做游戏时形成的“手影”；湖边的柳树在地上的“影子”；柳树在水中的“倒影”；“海市蜃楼”中的“幻影”等等。以上各种“影”与物理原理的对应关系不正确的是（）
A.
手影——光的直线传播
B.
影子——光的直线传播
C.
倒影——光的反射
D.
幻影——光的反射
2.
以下说法正确的是（　　）
A.
在光的反射现象中，反射角不一定等于入射角
B.
光总是沿直线传播
C.
在光的折射现象中，光路也是可逆的
D.
平面镜成的像不一定是虚像
3.
关于光的折射规律，下列说法正确的是（）
A.
光从空气中射入水中时，折射角一定大于入射角
B.
光从空气中射入水中时，折射角一定小于入射角
C.
光从水中射入空气中时，传播方向有可能改变
D.
光从水中射入空气中时，传播方向一定改变
4.
小明在岸上看见鱼在水中游玩，看到的“鱼”是（　　）
A.
光的反射形成的实像
B.
光的反射形成的虚像
C.
光的折射形成的实像
D.
光的折射形成的虚像
5.
光从空气斜射入水中，入射角是45°，则折射角可能是（）
A.
0°
B.
30°
C.
45°
D.
55°
6.
光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生反射和折射，以下符合实际情况的是（　　）
A.
B.
C.
D.
7.
小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它。另一位同学慢慢往碗中倒水时，小明在该处又看到硬币。这种现象可以用下列哪个光路图来解释：
A.
B.
C.
D.
8.
如图所示的四种现象中，由于光的折射形成的是（　　）
A.
树叶在地面上的影子
B.
景物在水中的倒影
C.
人的腿在水中“变短”了
D.
皮影在幕布上的影子
9.
小明在平静的湖边游玩时看到“云在水中飘，鱼在云上游”，针对这一有趣的现象，下列说法正确的是（　　）
A.
他看到水中的云是光的折射形成的
B.
他看到水中的云是真实的云所成的虚像
C.
他看到水中的鱼是真实的鱼所成的实像
D.
他看到鱼水中的位置比真实的鱼的位置变深了
10.
如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（　　）
A.
光源S所成的虚像在直线①上
B.
光源S所成的虚像在直线②上
C.
光源S所成的实像在直线①上
D.
光源S所成的实像在直线②上

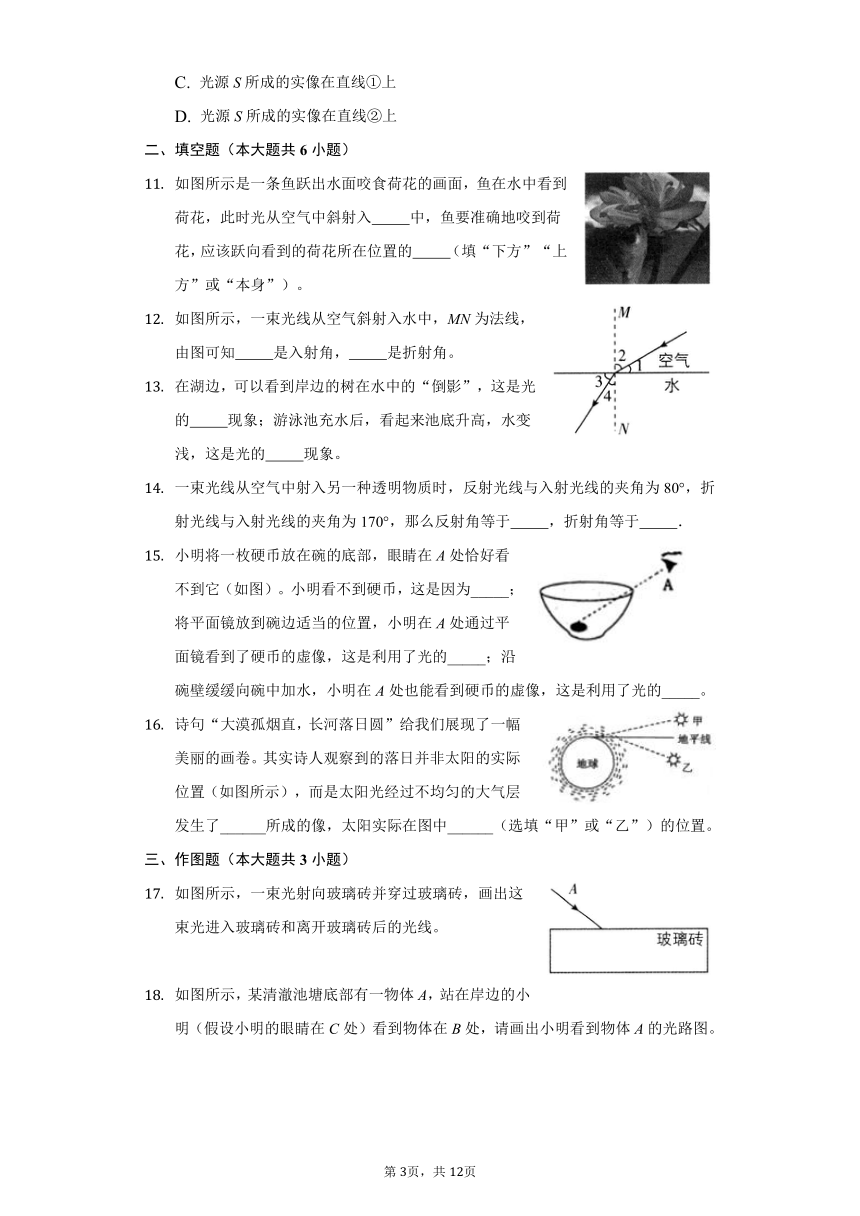

二、填空题（本大题共6小题）
11.
如图所示是一条鱼跃出水面咬食荷花的画面，鱼在水中看到荷花，此时光从空气中斜射入??????????中，鱼要准确地咬到荷花，应该跃向看到的荷花所在位置的??????????（填“下方”“上方”或“本身”）。
12.
如图所示，一束光线从空气斜射入水中，MN为法线，由图可知??????????是入射角，??????????是折射角。
13.
在湖边，可以看到岸边的树在水中的“倒影”，这是光的??????????现象；游泳池充水后，看起来池底升高，水变浅，这是光的??????????现象。
14.
一束光线从空气中射入另一种透明物质时，反射光线与入射光线的夹角为80°，折射光线与入射光线的夹角为170°，那么反射角等于??????????，折射角等于??????????．
15.
小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（如图）。小明看不到硬币，这是因为_____；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的_____；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的_____。
16.
诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了______所成的像，太阳实际在图中______（选填“甲”或“乙”）的位置。
三、作图题（本大题共3小题）
17.
如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。
18.
如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请画出小明看到物体A的光路图。
19.

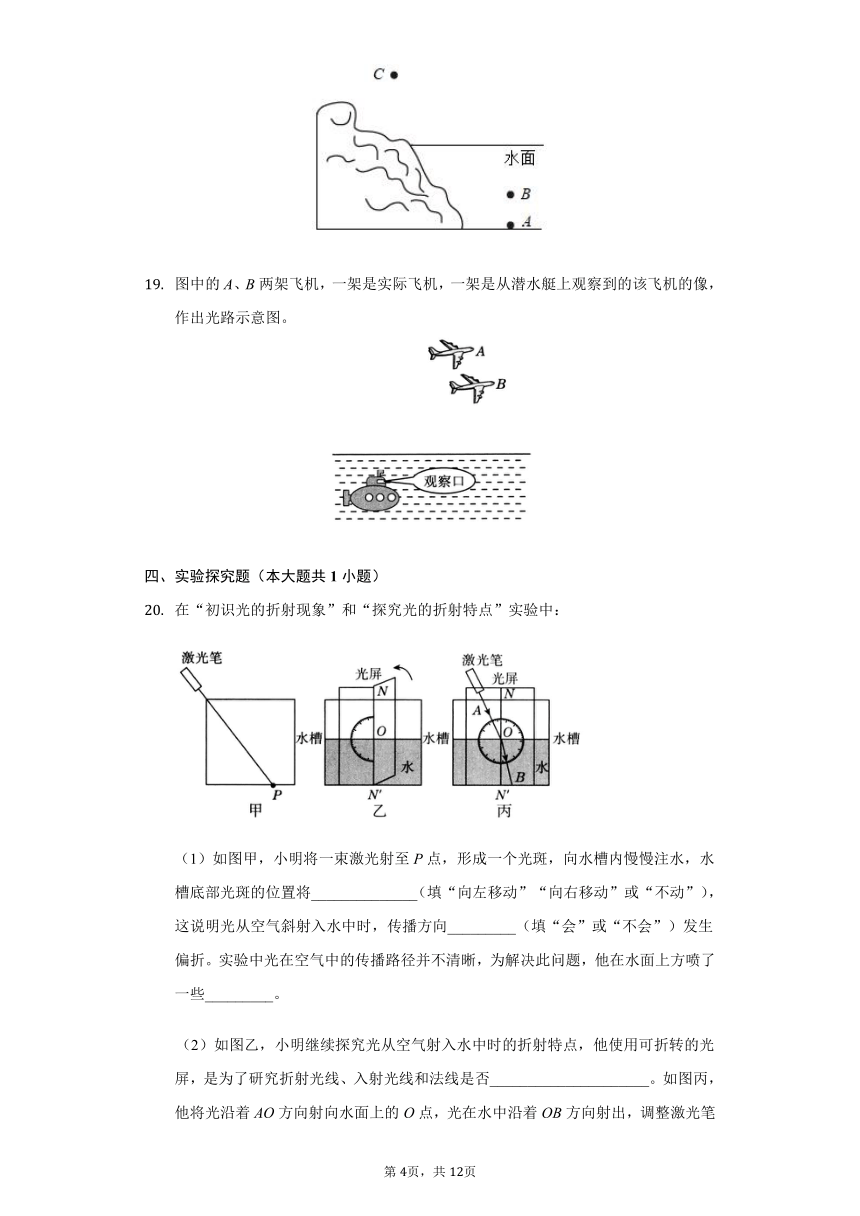

图中的A、B两架飞机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，作出光路示意图。
四、实验探究题（本大题共1小题）
20.
在“初识光的折射现象”和“探究光的折射特点”实验中：
（1）如图甲，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置将______________（填“向左移动”“向右移动”或“不动”），这说明光从空气斜射入水中时，传播方向_________（填“会”或“不会”）发生偏折。实验中光在空气中的传播路径并不清晰，为解决此问题，他在水面上方喷了一些_________。

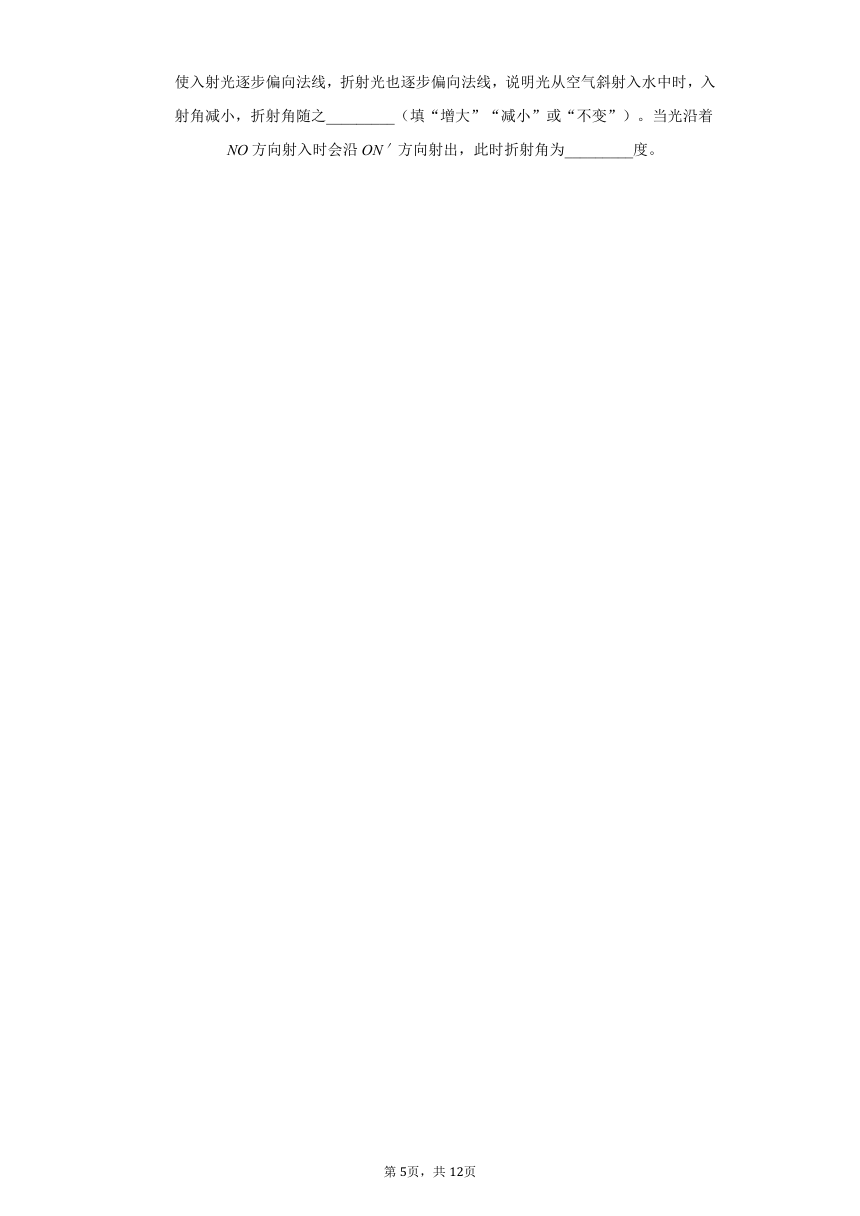

（2）如图乙，小明继续探究光从空气射入水中时的折射特点，他使用可折转的光屏，是为了研究折射光线、入射光线和法线是否_____________________。如图丙，他将光沿着AO方向射向水面上的O点，光在水中沿着OB方向射出，调整激光笔使入射光逐步偏向法线，折射光也逐步偏向法线，说明光从空气斜射入水中时，入射角减小，折射角随之_________（填“增大”“减小”或“不变”）。当光沿着NO方向射入时会沿ON′方向射出，此时折射角为_________度。
答案和解析
1.【答案】D
解：光沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，手影和影子都是由光的直线传播形成的，故A、B正确；倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射，故C正确；“海市蜃楼”中的“幻影”是光在分布不均匀的大气中传播方向不断改变，从而发生的折射现象，故D错误。
2.【答案】C
解：A、由光的反射定律可知：反射时，反射角等于入射角，故A错误。
B、光只有在同种均匀透明介质中才是沿直线传播的，故B错误；
C、因在光的折射现象中，光路是可逆，故C正确。
C、平面镜所成的像是由光的反射形成的，是反射光线的反向延长线的会聚点，不是实际光线的会聚点，所以平面镜成的像一定是虚像，故D错误。
故选：C。
（1）根据光的反射定律：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角。
（2）光在同种均匀介质中沿直线传播。
（3）根据光路可逆原理分析此题即可。
（4）平面镜所成的像是由光的反射形成的
本题涉及的知识点较多，是一道综合题，但难度不大，熟练应用基础知识即可正确解题。
3.【答案】C
解：光从空气斜射入水中或其他介质中时，折射角小于入射角，但当光垂直入射到两种介质的分界面时，光的传播方向不改变，折射角与入射角相等，故A、B错误；光从水中射入空气中时，如果是斜射，则折射角大于入射角，如果是垂直入射，则光的传播方向不变，即光从水中射入空气中时，传播方向有可能改变，也有可能不改变，故C正确，D错误。
4.【答案】D
解：看到水中的鱼是由于光线从水中通过空气进入人的眼睛的，因此是光的折射现象形成的，并且像为虚像，故ABC错误，D正确。
故选：D。
光的折射：光从一种透明介质斜射入另一种透明介质时，光线的传播方向会发生改变，折射时形成的像是虚像。
本题考查了光的折射，是一道考查学生学以致用能力的好题。
5.【答案】B
【分析】
本题主要考查了光的折射规律的内容，同时还要熟练掌握入射角的概念，解题时应分清入射角和折射角的关系。
根据光从空气斜射入水中时，折射角小于入射角；光从一种透明介质垂直射入另一种介质时，传播方向不变。
【解答】
由光的折射定律可知：光从空气斜射入水中时，折射角小于入射角，由于入射角等于45°，所以折射角小于45°，故CD选项错误；又因为当光线垂直射入时，入射角等于折射角，都为0°，故A选项错误，B选项正确。
故选B。??
6.【答案】B
解：A、图中描述的是光从玻璃斜射入空气中的情境，反射角等于入射角，符合反射定律；折射角等于入射角，不符合折射规律，故A图不正确。
B、图中描述的是光从玻璃斜射入空气中的情境，反射角等于入射角，符合反射定律；折射角大于入射角，符合折射规律，故B图正确。
C、图中描述的是光从玻璃斜射入空气中的情境，反射角等于入射角，符合反射定律；折射角小于入射角，不符合折射规律，故C图不正确。
D、图中描述的是光从玻璃斜射入空气中的情境，反射光线的方向错误，不符合反射定律；折射角大于入射角，符合折射规律，故D图不正确。
故选：B。
光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
光的折射规律：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由其它介质斜射入空气时，折射角大于入射角。
本题考查了光的反射定律和折射规律的应用，解题的关键是根据入射光线、反射光线、折射光线间的位置关系确定是否符合反射定律和折射规律。
7.【答案】D
【分析】
本题来源于生活中的折射现象，要求能够判断出折射现象，并且会根据折射定律判断光路是否正确，重点考查学生知识应用与实践的能力。
（1）当我们用眼睛看水中物体时，是物体所反射的光进入到了我们的眼睛，才看清物体；?
（2）光的折射定律是：当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折；光从水或者其他介质斜射入空气中时，折射光线向远离法线方向偏折。
【解答】
当我们用眼睛看到水中的硬币，是因为硬币反射的光进入到了我们的眼睛的缘故；根据光的折射定律的内容知道，光从水中斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，且光线是从硬币上发出的，故D图正确，ABC错误。
故选D。??
8.【答案】C
解：A、沿直线传播的光照到不透明的物体，被物体挡住，形成影子，影子是由光的直线传播形成的，不属于光的折射现象，故A错误；
B、景物在水中的倒影是平面镜成像，是光的反射形成的，不属于光的折射现象，故B错误
C、人的腿在水中“变短”了是光线由水斜射入空气时发生折射，折射光线远离法线，向水面偏折，看起来腿在水中“变短”了，这是光的折射现象造成的，故C正确
D、皮影在幕布上的影子，由光的直线传播形成的，不属于光的折射现象，故D错误。
故选：C。
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
9.【答案】B
解：①云在天上，所以“白云”是在水中形成的像，即平面镜成像，故看到水中的白云是由光的反射形成的与物体等大的虚像。
②因为鱼儿是在水中的实际物体，是由于来自鱼的光线从水中通过空气折射进入了人的眼睛，人眼逆着折射光线的反向延长线看到的是在真实的鱼上方的虚像，因此他看到鱼水中的位置比真实的鱼的位置变浅了，故ACD错误，B正确。
故选：B。
要解决此题，需要掌握平面镜成的像是与物体等大的虚像，知道平面镜成像是由于光的反射形成的。
同时要掌握光的折射现象。我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的。
此题主要考查了通过同一幅画面考查了光的反射和光的折射现象。特别是看到的现象同是在水中，很容易搞错。相同之处还有，都是虚像，不同之处是，成像原理不同，做题时一定要仔细、认真。
10.【答案】A
解：人在岸上观察到水中点光源S成的像S′，是水中S射向水面的光在水面发生折射后进入人的眼睛，人眼逆着折射光线看到了比S浅的虚像S′（S′在①直线上），故A正确。
故选：A。
发生折射时，折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居在法线两侧，光从水或其他介质斜射入空气中时，折射光线远离法线偏折，折射角大于入射角，由此分析解答。
本题考查学生对光的折射定律和根据折射定律作图的认识，属于一道基础题。
11.【答案】水
?
下方
??解：荷花反射的光由空气中斜射入水中时，在水面处发生折射，折射角小于入射角，折射光进入鱼的眼睛，鱼逆着折射光的方向看到的荷花比实际的荷花更高。鱼要准确地咬到荷花，应该跃向看到的荷花所在位置的下方。
12.【答案】∠2
∠4
解：MN为法线，入射角是入射光线与法线的夹角，所以∠2是入射角；折射角是折射光线与法线的夹角，所以∠4是折射角。
13.【答案】反射
折射
在湖边，可以看到岸边的树在水中的“倒影”，这是平面镜成像现象，其实质是光的反射现象；游泳池充水后，看起来池底升高，水变浅，这是光的折射现象。
14.【答案】40°?
30°
15.【答案】光在同种均匀介质中沿直线传播；反射；折射
【分析】
本题综合考查了光的直线传播、光的折射，关于光的传播历来就是考试的一个考点，所以该题属于常见题，一定要掌握。
（1）光在同种均匀介质中是沿直线传播的；
（2）平面镜所成的像是虚像，它是由光的反射形成的。
（3）光从一种介质斜射入另一介质时，光的传播方向会发生偏折，折射光线进入人眼，人眼逆着折射光线就看到了物体的虚像。
【解答】
（1）小明看不到硬币，是由于碗的边缘部分挡住了来自硬币的光线，光线进入不到眼镜，所以眼镜看不到硬币，这说明了光在同种均匀介质中是沿直线传播的；
（2）来自硬币的光经过平面镜会发生反射，反射光线进入人眼，人眼逆着反射光线看去，感觉光线好像是从镜子的后面射来的，这便是硬币的虚像，所以小明通过平面镜看到了硬币的虚像，这是利用了光的反射现象；
（3）当沿碗壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），所以小明在A处也能看到硬币的虚像，这是利用了光的折射现象。
故答案为：光在同种均匀介质中沿直线传播；反射；折射。??
16.【答案】折射；乙
【分析】
本题主要考查了光的折射现象在生活中的应用，属光学基础题。
???????当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。
【解答】
太阳落山时，太阳的实际位置在地平线下面，但太阳光经过不均匀的大气层时发生了折射，通过折射我们看见了太阳的虚像（即观察到的落日），此时，太阳的实际位置在图中的乙位置。
故答案为：折射；乙。??
17.【答案】???????
解：先过入射点画出法线，当光从空气斜射入玻璃砖时，折射光线和入射光线分居法线的两侧，折射角小于入射角。当光从玻璃砖斜射入空气中时，折射光线和入射光线分居法线的两侧，折射角大于入射角。据此作出两条折射光线，如图所示。
18.【答案】解：来自A的光线斜射向水面时会发生光的折射，折射角大于入射角，人逆着折射光线看到的是A的虚像，即B点；连接眼睛C点和B点，与水面的交点即为入射点O；则AO为入射光线，OC为折射光线，如图所示：
光从水中斜射入空气中时发生折射，人看到的A即A的像，比原来的位置要浅一点，故可先将眼睛和像点B连接起来，与水面的交点即为入射点，再连接入射点与物体A，标出光的传播方向。
此题考查了作光的折射光路图，关键要知道折射光线的反向延长线过像点。
19.【答案】???????
飞机反射的光线从空气斜射入水中，在水面处发生折射，折射角小于入射角，折射光线向法线方向偏折，潜水艇逆着折射光线看到飞机，看到的是位置变高的虚像，因此B是实际飞机，A是飞机的像，飞机的像A在折射光线的反向延长线上。连接飞机的像A与观察口，连线与水面的交点是飞机反射光线的入射点，由此作图。
20.【答案】（1）向左移动；会；烟雾；
（2）在同一平面内；减小；0
