第1节 透镜
学习课题
第五章 透镜及其应用
人教版 物理 八年级 上册
八年级物理上册第五章透镜及其应用
第一节透镜
如果你在野外工作或者旅游丢失了火种,你能想办法获得火种,解决后顾之忧吗?
且看一个野外工作人员的做法 .
看看、笑笑、想想
好棒！
塑料水透镜
也显示出这么神奇！

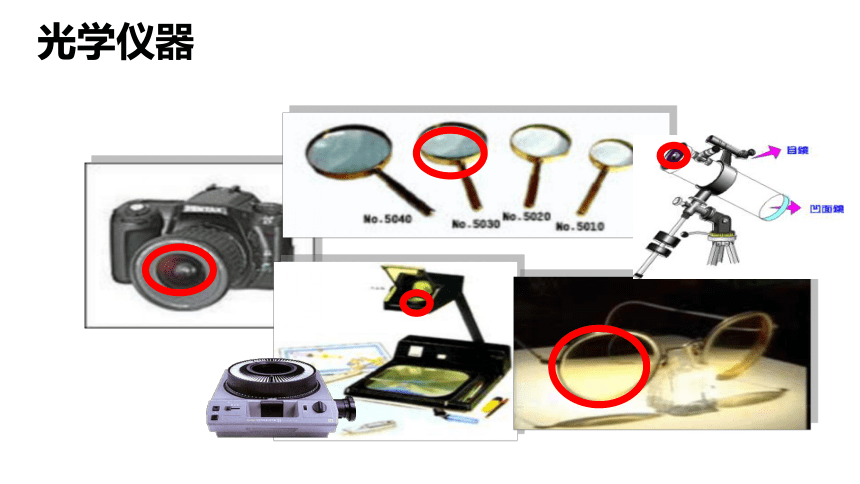

光学仪器

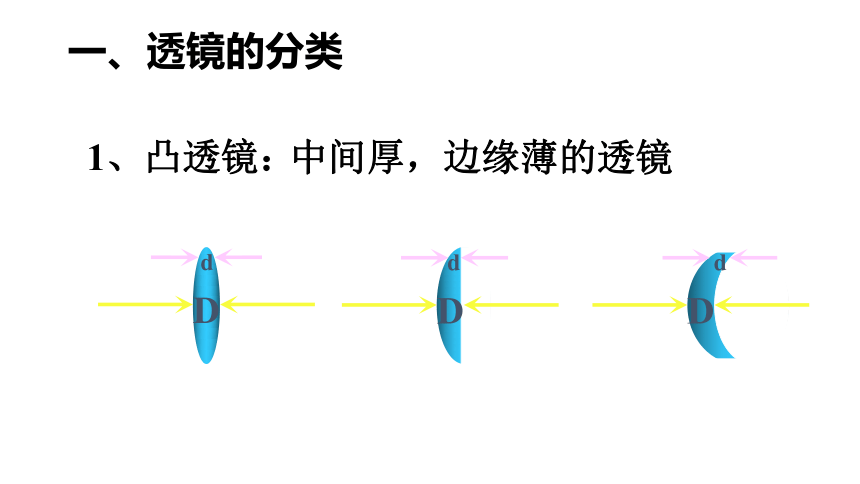

一、透镜的分类
1、凸透镜：
D
d
中间厚，边缘薄的透镜
D
d
D
d

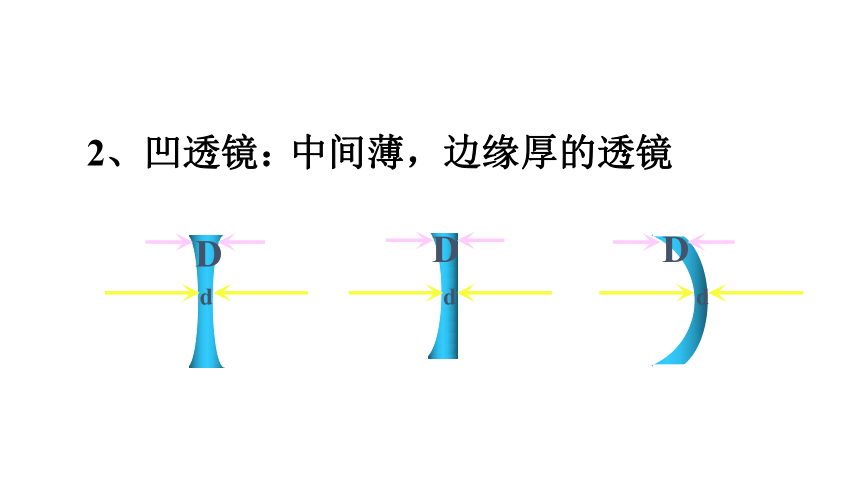

2、凹透镜：
d
D
中间薄，边缘厚的透镜
d
D
d
D

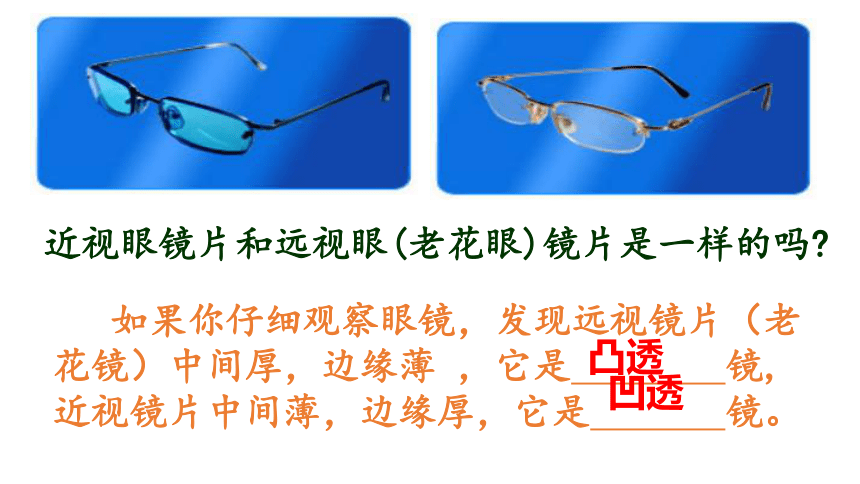

近视眼镜片和远视眼(老花眼)镜片是一样的吗?
如果你仔细观察眼镜，发现远视镜片（老花镜）中间厚，边缘薄 ，它是 镜,近视镜片中间薄，边缘厚，它是 镜。
凸透
凹透

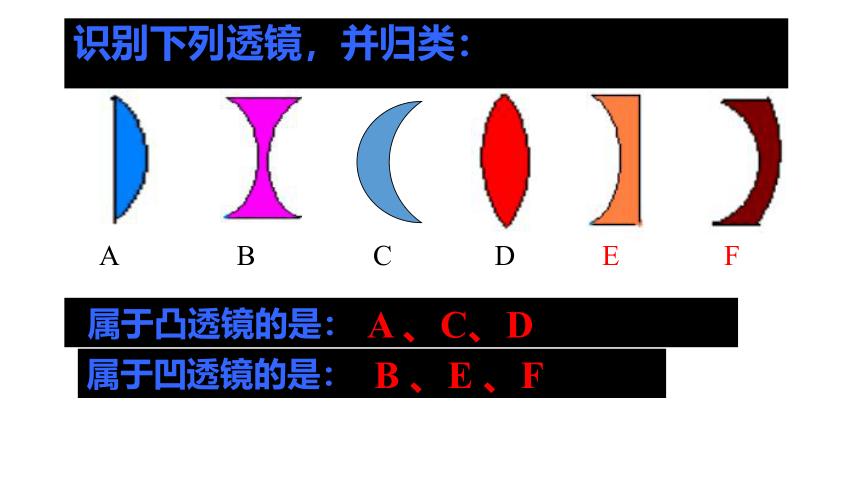

属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F
识别下列透镜，并归类：

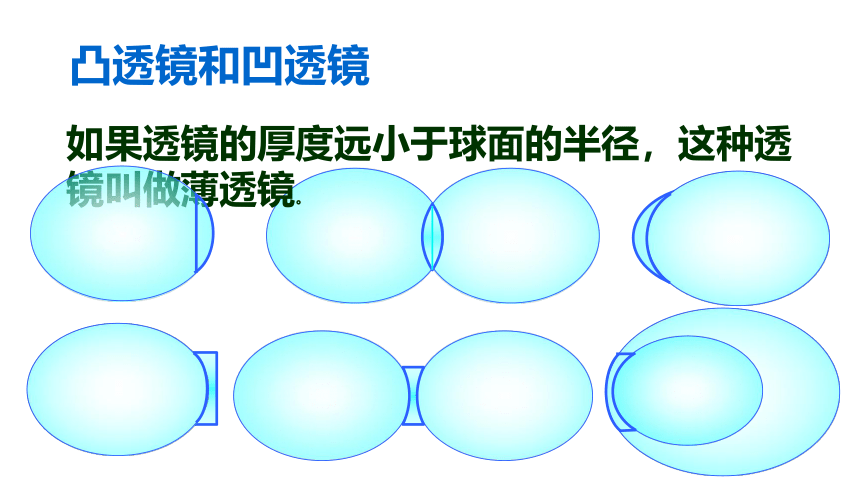

透镜的两个表面至少一个是球面的一部分。如果透镜的厚度远小于球面的半径，这种透镜叫做薄透镜。
凸透镜和凹透镜

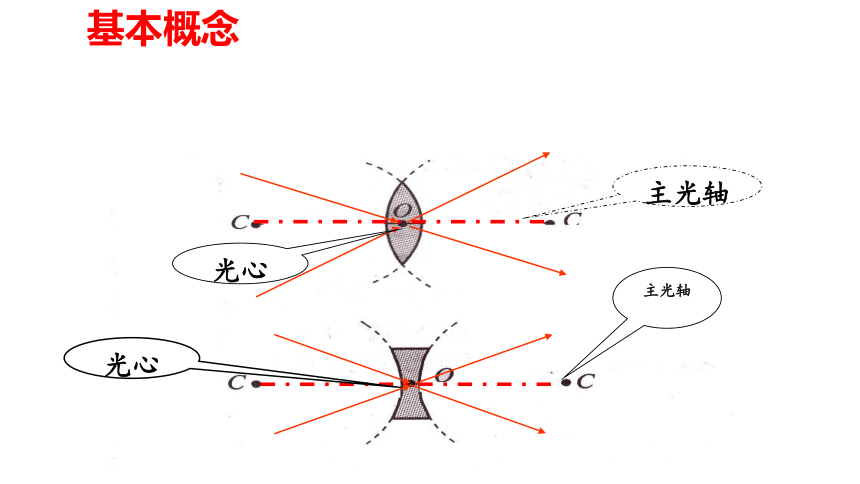

1、主光轴：通过透镜球面的球心C 1 、 C 2 的直线。
2、光心：透镜上光的传播方向不变的点（薄透镜的光心在透镜的中心）
基本概念
凡是通过光心的光，其 传播方向不变。
主光轴
光心
光心
凡是通过光心的光，其 传播方向不变。
主光轴

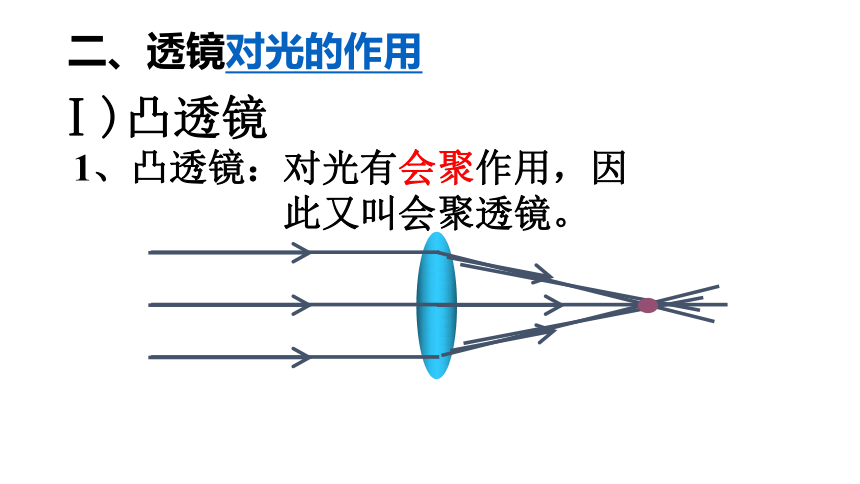

二、透镜对光的作用
1、凸透镜：
对光有会聚作用，因此又叫会聚透镜。
会聚
Ⅰ)凸透镜

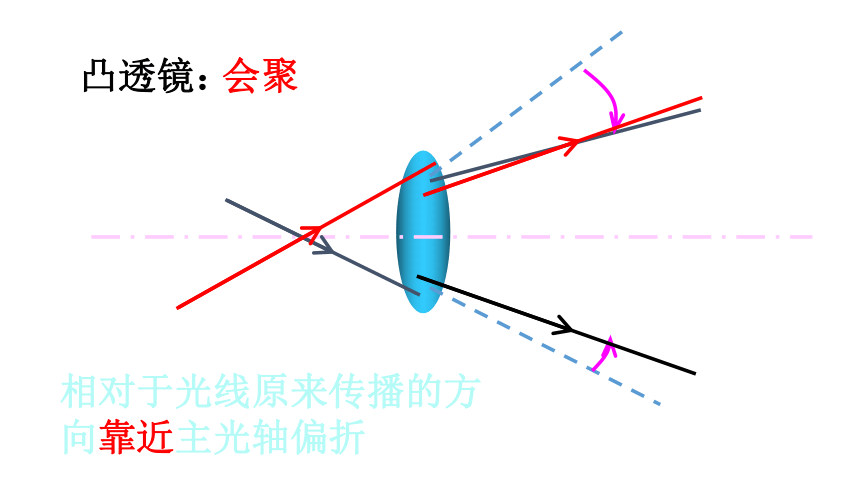

凸透镜：
会聚
相对于光线原来传播的方向靠近主光轴偏折
1、凹透镜：
对光有发散作用,因此又叫发散透镜。
发散
Ⅱ)凹透镜
凹透镜：
发散
相对于光线原来传播的方向远离主光轴偏折
凸透镜有几个焦点？
2、凸透镜的焦点与焦距
O
F
F
2)、凸透镜有2个 实焦点。
1)、平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的 焦点（F）。

在主光轴上会聚成的这一点是什么？
O
F
F
f
f
4)、两边的焦距相等。
3)、焦点到凸透镜光心的距离叫做焦距( f )。
5)、凸透镜表面越凸,焦距越小,对光的会聚作用越强。
3、凹透镜的焦点和焦距
a、平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
F

凹透镜有焦点吗？
b、凹透镜有2个虚焦点。同理凹透镜也有两个焦距
凹透镜有几个虚焦点？
3、三条特殊光线：
O
F
F
（1）过光心的光线：传播方向不变(穿心箭，向不变) 。
（2）平行于主光轴的光线：会聚于焦点（平行来，过焦去）。
（3）经过焦点的光线：平行于主光轴（过焦来，平行去）。
凸透镜
3、三条特殊光线：
O
F’
F’
（1）过光心的光线：传播方向不变(穿心箭，向不变)。
（2）平行于主光轴的光线：反向延长线过焦点（平行来，发散去）。
（3）射向异侧焦点的光线：平行于主光轴（射焦来，平行去）。
凹透镜
F’
F
F
F
F
1、通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点.
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三条特殊光线
4、粗测凸透镜的焦距
f
让透镜正对太阳光，在透镜的另一侧移动白纸，直到白纸上出现最小最亮的光斑（即焦点），该光斑到透镜的距离就是焦距。
F
F
●
●
●
F
(1)
●
F
●
F
(2)
●
F
●
(3)
(4)
例：完成光路图
3、通过透镜光心的光线,传播方向不变。
2、与主光轴平行的光线，通过凸透镜后过焦点。
1、(根据光路可逆) 过凸透镜焦点的光线，通过凸透镜后与主光轴平行。
4、延长线过焦点的光线，通过凹透镜后与主光轴平行。
一、透镜的分类：
二、关于透镜的名词：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
-----平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦距( f )
---焦点到光心的距离叫焦距。
小结:
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点.
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
四、三条特殊光线
通过本节课的学习，你知道郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里吗？
讨 论
生活 物理 社会
为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____，它对太阳光有___ _作用，可能会导致森林火灾。
我知道！
凸透镜
会聚
例 在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后，相当于一个_________（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有_________作用，可能会引起森林火灾。
凸透镜
会聚
连接中考
例 【多选】截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体（ 　　）
A．可以看做两块凹透镜
B．可以看做一块凸透镜
C．对图示光束具有发散作用
D．对图示光束具有会聚作用
AC
连接中考
凸透镜有几个焦点？
O
F
F
凸透镜有2个实焦点，
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F），
在主光轴上会聚成的这一点是什么？
f
f
知识点 3
焦点和焦距
焦点到凸透镜光心的距离叫做焦距( f )。
两边的焦距相等。
知识点 3
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。
F
F

凹透镜也有焦点吗？
凹透镜也有2个虚焦点，
凹透镜有几个虚焦点？
f
f
两边的焦距相等。
探究实验：透镜对光线的作用
点击图片演示透镜对光线的作用
例 如图所示，将一个凸透镜正对太阳，其下方20cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有________作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜
的焦距一定_________20cm（选填“大于”
“等于”或“小于”）。
会聚
小于
连接中考
探究实验：透镜对光线作用
点击图片演示凸透镜
点击图片演示凹透镜
F
F
F
F
1. 通过光心的光线 传播方向不改变；
2. 平行于主光轴的光线 经凸透镜折射后通过焦点， 经凹透镜折射后发散，发散光线的反向延长线通过虚焦点；
3. 经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
透镜对三条特殊光线的作用
例 请在图上作出两条入射光线经凸透镜折射后的光线。
连接中考
例 请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）
连接中考
图片有logo
图片有logo
图片有logo
正确理解透镜的会聚与发散作用
会聚与发散是相对于入射光线而言的。折射光线更偏向主轴，为会聚作用；反之，则为发散作用。
例 如图，表示对入射光线起会聚作用的图是（　　）
A．（a）图和（b）图
B．（a）图、（b）图和（c）图
C．只有（a）图
D．（a）图、（b）图、（c）图和（d）图
B
连接中考
1. 同学们在讨论“如何在野外生存”的问题时提出：在野外如果没有打火机，怎么生火取暖呢？一位同学想出了一个“削冰取火”的办法。你认为“削冰”就是把冰制成________镜，“取火”应把要点燃的物体放在_________位置；这是利用了该透镜对光线有__________作用。
凸透
焦点
会聚
基础巩固题
C
2. 用手电筒垂直照射一面透镜并使光束射入倒扣的烧杯中，通过观察如图可以确定____图中是凹透镜。实验中光束很模糊，不容易观察，为了让实验现象更清晰，请你提出一个改进建议：
________________________。
丙
在烧杯中充入烟雾
基础巩固题
3. 如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（　　）
A．凹透镜 B．凹面镜 C．凸透镜 D．凸面镜
4. 学完透镜后，小明同学对透镜的知识点作了如下记录，其中正确的是 （　　）
A．凸透镜对光线起发散作用
B．凹透镜对光线起会聚作用
C．经过凸透镜射出的光线传播方向都会发生变化
D．若使凸透镜产生平行光，应将光源放在凸透镜的焦点上
A
D
基础巩固题
5. 放在凸透镜主轴上焦点以内的点光源S发出的光,通过凸透镜后的光路如图所示。则下列说法正确的是（　　）
A．凸透镜可以对光线起发散作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，
因为凸透镜的作用是对光线起发散作用
D．通过凸透镜后的光线发散程度比原来
小,仍然是会聚的一种现象
D
基础巩固题
6. 根据要求作图。根据图中的入射光线作出相应的折射光线。
基础巩固题
如图所示，A、B（或C、D）两个凸透镜的制造材料不同，球形表面的弯曲程度相同；A、C两个凸透镜的制造材料相同，球形表面的弯曲程度不同。
（1）探究凸透镜的焦距与其制造材料的关系时，应选取____两个凸透镜进行实验；目的是控制____________________等因素相同，仅改变_______。
（2）探究凸透镜的焦距与透镜球形表面弯曲程度的关系时，应选取_______两个凸透镜；让与主光轴平行的光通过两个凸透镜后，会聚于焦点处（图乙），由此得到的结论是：__________________________________。
A、C
球形表面的弯曲程度
材料
A、B
凸透镜表面越凸，凸透镜的焦距越小
能力提升题
