2020-2021学年人教版物理八年级上册第四章 第3节 平面镜成像（37张）

第3节 平面镜成像
第四章 光现象
人教版 物理 八年级 上册
湖面倒影
舞蹈演员对镜练功
1
2
3
镜子中的我是什么样的呢？
探究问题
像与物大小关系
像是正立的？
像、物到镜面
距离关系
像物连线与镜面是否垂直？
解决问题一：怎样比较像与物的大小关系？
A B C D
解决方案：找两个大小一样的物体AB，A放在平面镜前成像，B代替“物A”放在后面像的位置进行比较。
演示：

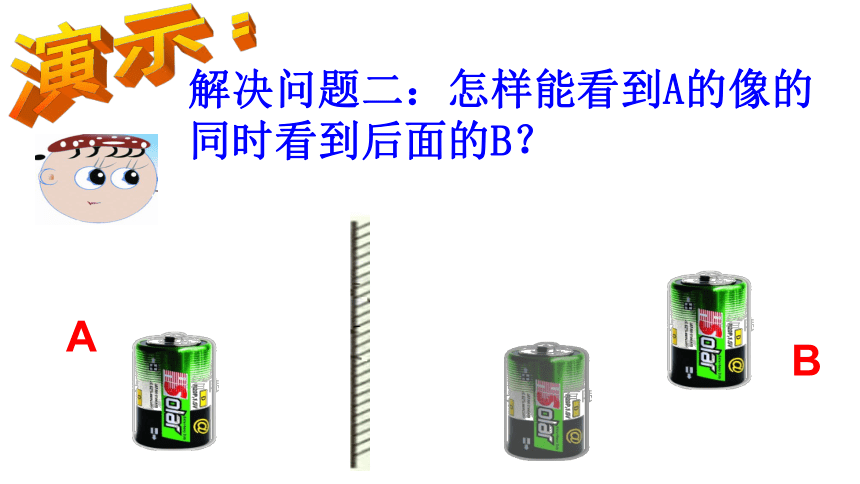

解决问题二：怎样能看到A的像的同时看到后面的B？
B
A
（物理研究方法：换元法）
解决方案
既能成像，又能便于透过玻璃板找到像的位置，同时看到替代物。
用玻璃板代替平面镜，

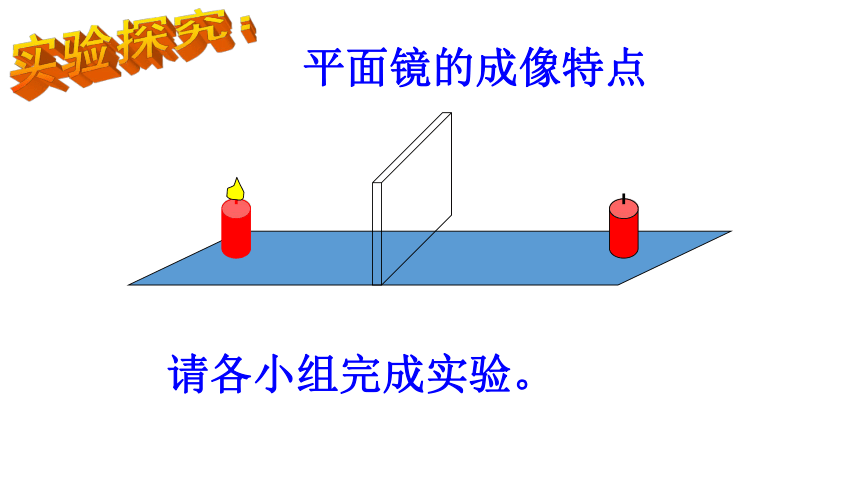

平面镜的成像特点
实验探究：
请各小组完成实验。

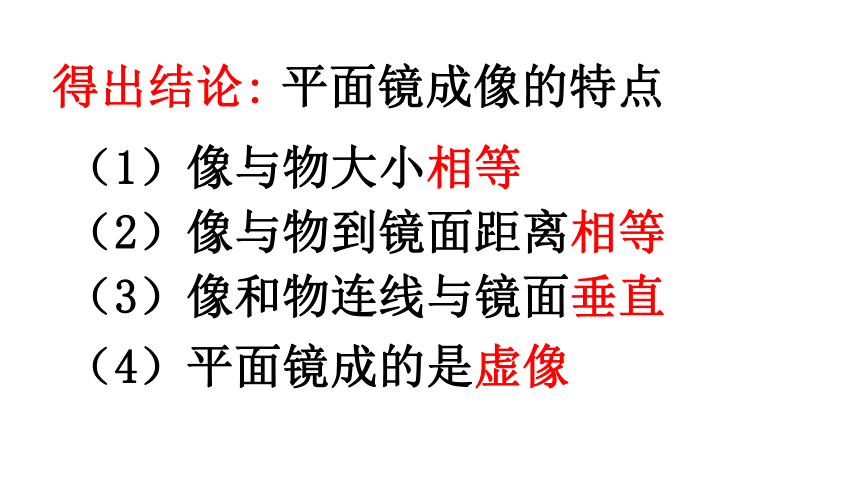

平面镜成像的特点
（1）像与物大小相等
得出结论:
（2）像与物到镜面距离相等
（3）像和物连线与镜面垂直
（4）平面镜成的是虚像

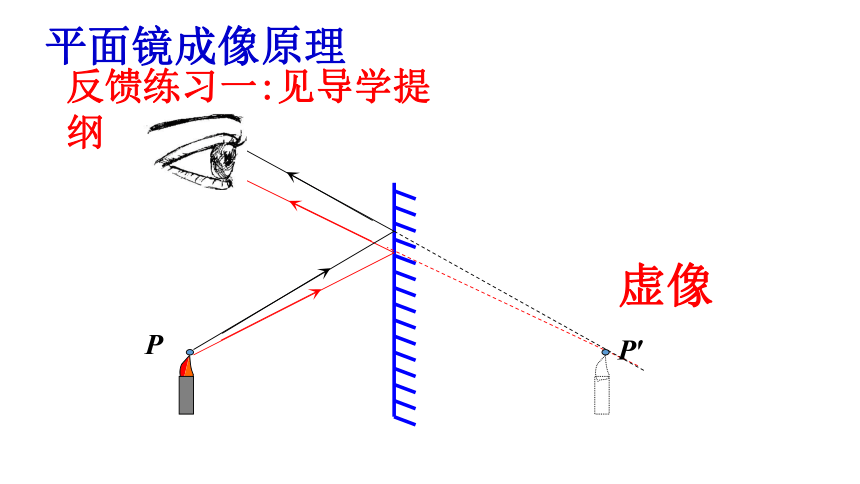

P
平面镜成像原理
P′
虚像
反馈练习一:见导学提纲

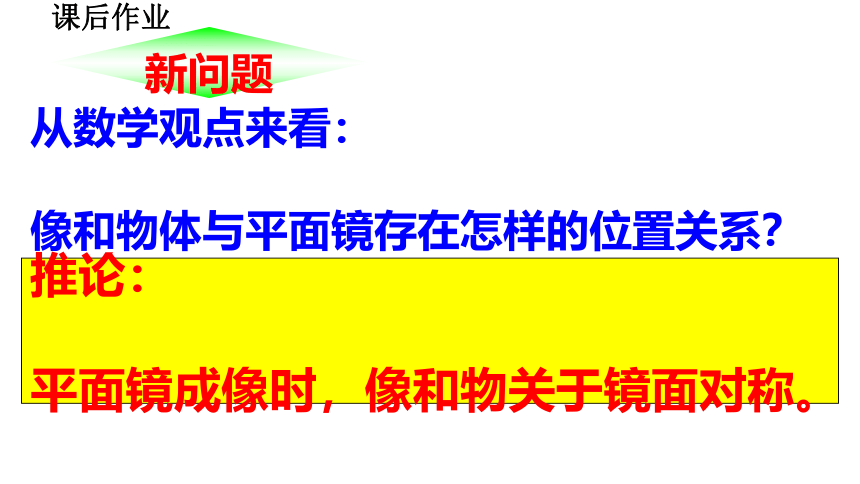

新问题
从数学观点来看：
像和物体与平面镜存在怎样的位置关系？
推论：
平面镜成像时，像和物关于镜面对称。
例题：用对称法作出下图中物体在平面镜中所成的像。
S
S`
图1
A
B
图2
A`
B`
反馈练习二:见导学提纲
平面镜的应用
潜望镜是利用两个平面镜来改变光路并成像。
各种潜望镜
反馈练习三:见导学提纲
搜集实例
猜想
问题转换与解决
实验探究
探究过程
理论验证
得出结论
应用提高
这节课你有哪些收获呢?
知识
方法
当堂检测：
见导学提纲
So easy!
布置作业
课本80页第5题。
例 请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。
解析： 平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像。
A′
B′
注意： 平面镜中成的像是虚像，画出像时
一定要用虚线勾连。
连接中考
例 关于平面镜成像特点及其实验探究，下列说法不正确的是 （　　）
A．物体距平面镜越近所成的像越大
B．将蜡烛靠近玻璃板的同时像也靠近玻璃板
C．多次实验是为了避免实验结果的偶然性
D．使用光屏是为了探究平面镜所成像的虚实
A
连接中考
例 如图甲所示，玉林园博园的彩虹桥桥面距湖面3米，它的“倒影”距桥面_______m。如图乙所示，是从平面镜中看到的挂钟，
挂钟显示的实际时间
是____________。
6
7：25
连接中考
知识点 2
平面镜成虚像
S
S′
平面镜成像由光的反射现象形成的。
凡由物点发出、被镜面反射的光线,
反向延长都经过像点。
平面镜后并不存在光源S′，进入眼睛的光并非真正来自S′，所以把S′叫做虚像。
点击图片播放视频
知识点 2
点击图片播放视频
例 如图所示，AB、CD为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，试作图确定发光点S的位置，并完成光路图。
S′
S
连接中考
例 图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线。
连接中考
知识点 3
平面镜的应用
成像
知识点 3
塔式太阳能电站
改变光路
平面镜的应用
潜望镜
点击图片播放视频
拓展实验：万花筒的原理
点击图片播放视频
凸面镜和凹面镜
1.凸面镜对光线有 作用。
发散
物体在凸面镜中成正立缩小的虚象。
利用凸面镜可以观察到更大的范围。
应用:
汽车后视镜
弯道观察镜
科学世界
扩大了人们的视野
2.凹面镜对光线有 作用。
会聚
可以把平行的光会聚在一点。
太阳灶
可以把焦点处发出的光变成平行光。
手电筒、汽车灯、探照灯的反光装置
点击图片播放视频
例 对一些实例和对应解释，下列说法正确的是（ 　）
A．牙科医生检查牙齿用的小镜子——光的直线传播
B．太阳下人影相随——光的反射
C．汽车后视镜——凹面镜
D．用镜子增大空间感——平面镜成像
D
连接中考
1. 小明身高1.6m，站在距平面镜3m处，能够看到自己的全身像。则他的像高______m，像到平面镜的距离为_____m。
2. 在探究“平面镜成像的特点”时，把一支点燃的蜡烛A放在玻璃板的前面，再拿一支外形与蜡烛A相同的蜡烛B，来确定蜡烛A所成的像的位置。则蜡烛B应该是________（填“点燃”或“不点燃”）的，点燃蜡烛A的好处是_____________。
不点燃
成像清晰
1.6
3
基础巩固题
3. 如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛。有关本实验的说法错误的是（　　）
A．玻璃板应该与桌面垂直
B．实验宜在较暗的环境中进行
C．眼睛应从B一侧观察成像情况
D．蜡烛燃烧较长时间后像物不再重合
C
基础巩固题
4. 如图为玩具鸟在平面镜中的成像示意图。下列能改变像位置的是（　　）
A．竖直上移玩具鸟
B．竖直下移平面镜
C．人向平面镜靠近
D．像与镜间放一木板
A
基础巩固题
5. 在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看不到镜中自己脚上的新鞋。小明做以下动作，能够让他看到镜中自己脚上的一只鞋或者两只鞋的是（　　）
A．站在原地下蹲
B．保持直立靠近“试鞋镜”
C．站在原地竖直向上提起一只脚
D．保持直立远离“试鞋镜”
A
基础巩固题
6. 画出图中S发出的光线经平面镜反射后过P点的光路。
S′
在探究“平面镜成像特点”的实验中：
（1）实验时，选择玻璃板代替平面镜进行实验的
原因是___________________；
（2）在竖直的玻璃板前点燃蜡烛A，蜡烛B在玻璃板后面移动，人眼一直在玻璃板_______（选填“前”或“后”）观察，直至蜡烛B与蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是________（选填“蜡烛A”或“蜡烛A的像”）；
（3）实验时，将蜡烛A逐渐靠近玻璃板时，它的像的大小_______（选填“变大”“变小”或“不变”）；
（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_______（选填“能”或“不能”）呈现蜡烛的像。
便于确定像的位置
前
蜡烛A的像
不变
不能
能力提升题
