第4节 光的折射
第四章 光现象
人教版 物理 八年级 上册

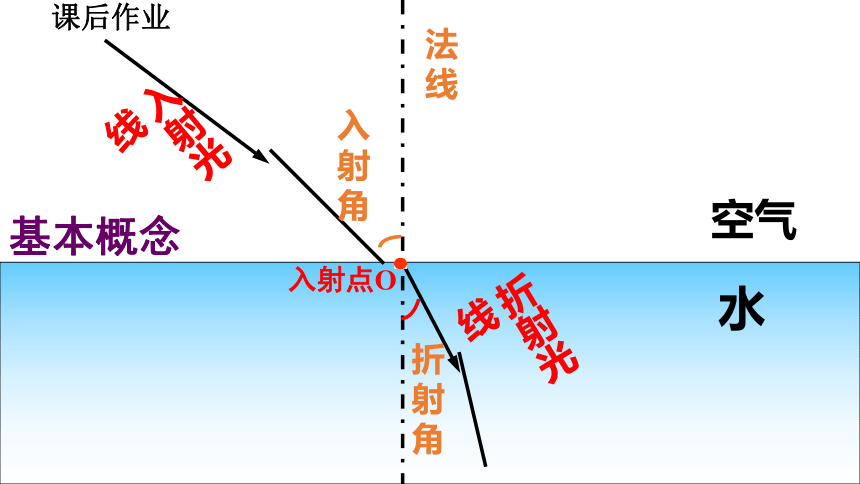

空气
水
入射光线
折射光线
法线
入射角
折射角
基本概念
入射点O
虚像：光线的反向延长线相交而成
1，光的折射所成的虚像：眼睛沿着折射光线的反向延长线所看到的虚像。
2，光的反射所成的虚像：眼睛沿着反射光线的反向延长线所看到的虚像。

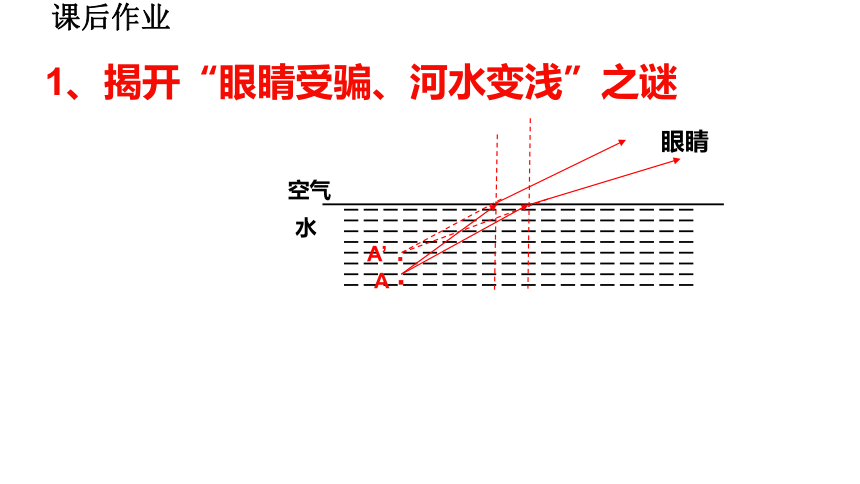

1、揭开“眼睛受骗、河水变浅”之谜
空气
水
A
·
A’
·
眼睛

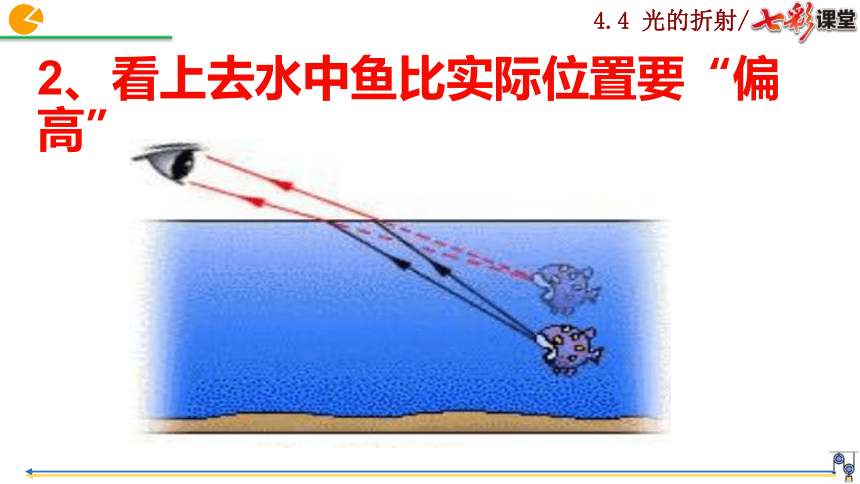

2、看上去水中鱼比实际位置要“偏高”

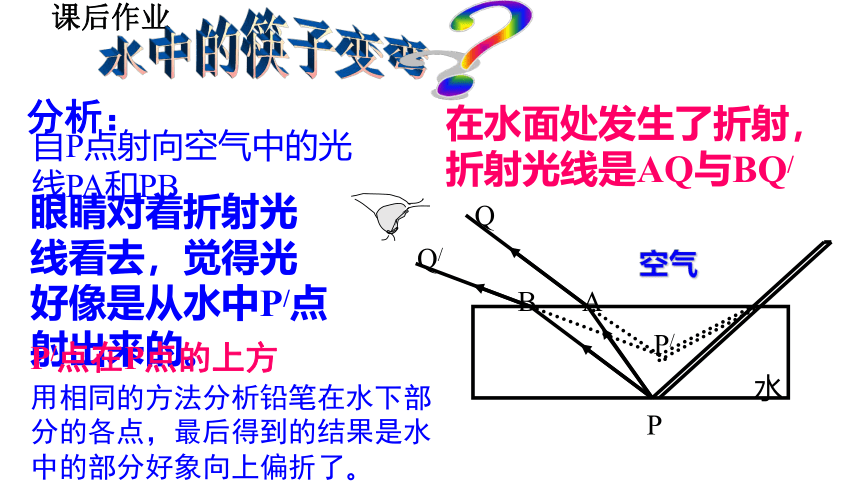

3、筷子怎么折断了？
P/
水
空气
自P点射向空气中的光线PA和PB
P
A
B
在水面处发生了折射，折射光线是AQ与BQ/
Q
Q/
眼睛对着折射光线看去，觉得光好像是从水中P/点射出来的。
P/点在P点的上方
用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。
分析：
水中的筷子变弯
？

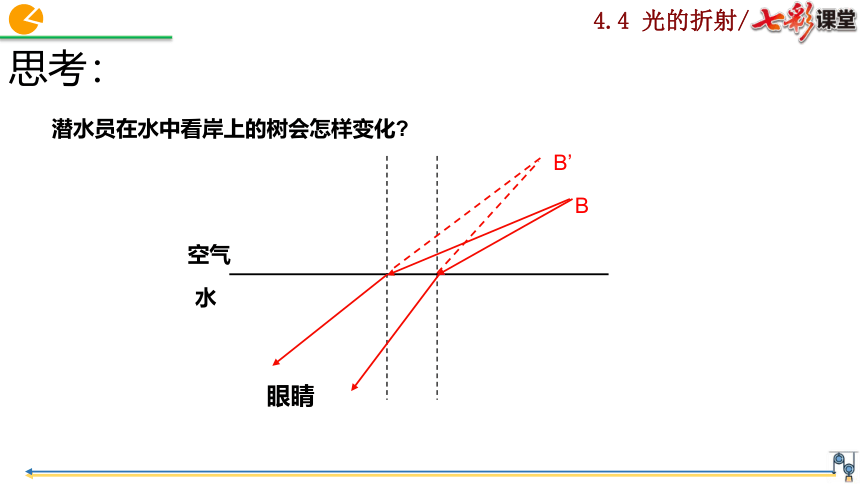

思考：
潜水员在水中看岸上的树会怎样变化?
水
空气
B
B’
眼睛

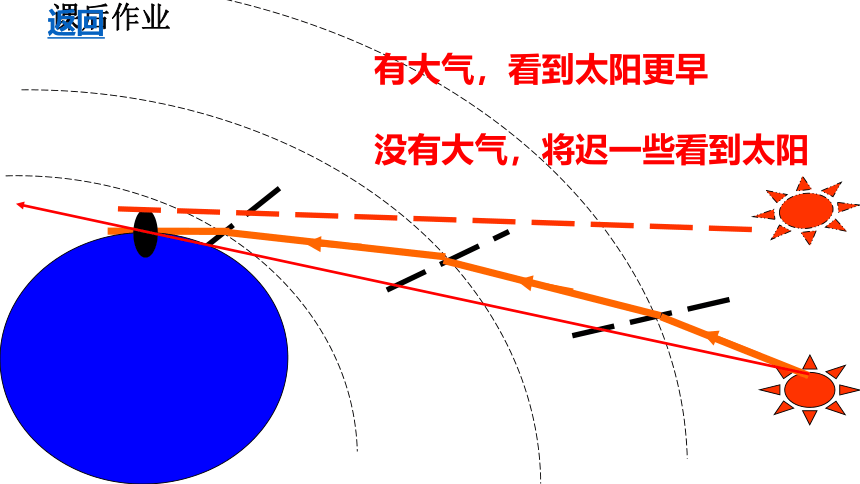

有大气，看到太阳更早
没有大气，将迟一些看到太阳
返回

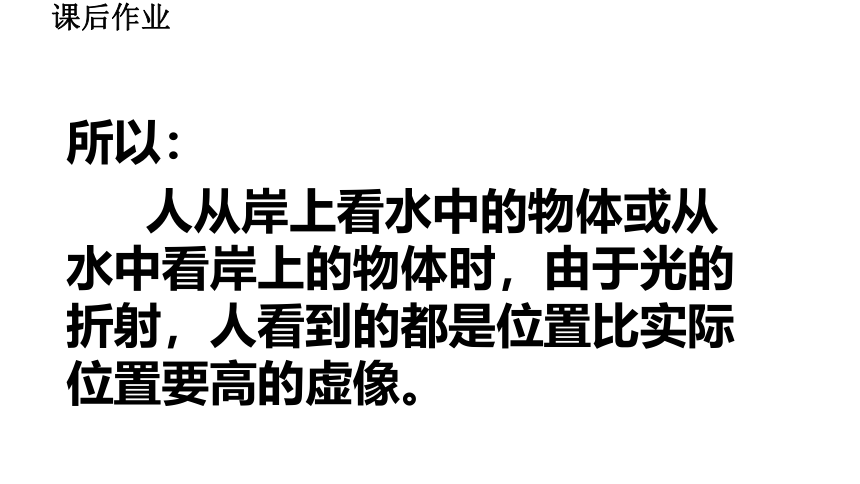

所以：
人从岸上看水中的物体或从水中看岸上的物体时，由于光的折射，人看到的都是位置比实际位置要高的虚像。

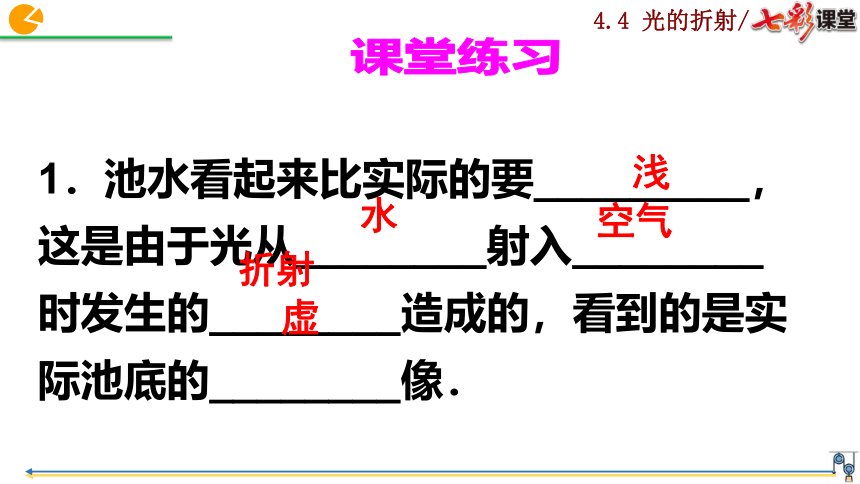

1．池水看起来比实际的要_________，这是由于光从________射入________时发生的________造成的，看到的是实际池底的________像．
课堂练习
浅
水
空气
折射
虚
课堂练习
3．在湖边看平静湖水中的“鱼在云中游”，
则（ ）
A．“鱼”是光的反射形成的虚像，“云”是光
的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光
的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
B
4、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )
( )
( )
( )
光的直线传播
光的反射
光的直线传播
光的反射
Classwork
1．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为________，折射角为________，_____边是空气,_____边是玻璃。
例 如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
解析： 图中法线已经画出，根据反射角等于入射角，在法线上侧的空气中作出反射光线。当光由空气斜射入玻璃中时，根据折射角小于入射角，在法线上侧的玻璃中作出折射光线。
连接中考
例 如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）。
解析： 光由空气进入玻璃，折射角小于入射角，因此折射光线应向法线靠拢；再次折射时，光由玻璃进入空气，折射角大于入射角，因此折射光线远离法线射出。
连接中考
注意：光线向三棱镜的底端偏折。
例 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是（　）
A．保持水面高度不变，使激光笔向右平移
B．保持激光射入角度不变，使水面上升
C．保持激光射入角度不变，使水面下降
D．保持水面高度和入射点不变，使激光入射角增大
B
连接中考
知识点 2
生活中的折射现象
A′
A
在空气中看水中的物体时，看到物体变浅的虚像。
点击图片播放视频
知识点 2
从水面上斜看水中的游鱼，看到的是鱼的________像，这是因为发生了光的________，虚像的位置比实际位置________一些。
虚
折射
高
思考：
如何用鱼叉叉到鱼？
如何用手电照到鱼？
瞄准鱼的下方
对着鱼照射
生活中的折射现象
为什么池水看起来比较浅?
？
A′
A
思考：“池水映明月，潭清疑水浅”分别说的是什么现象？
生活中的折射现象
水中的鱼看到空中的大雁比实际位置是 了一些。（填“高”或“低”）
高
生活中的折射现象
S
S′
生活中的折射现象
地球周围的大气层密度是不均匀的，越到高空越稀薄，太阳升起时太阳光穿过大气层时要发生________。因此，早晨我们看到初升的太阳是在它实际位置的_________，是太阳的_______。
折射
上方
虚像
地平线

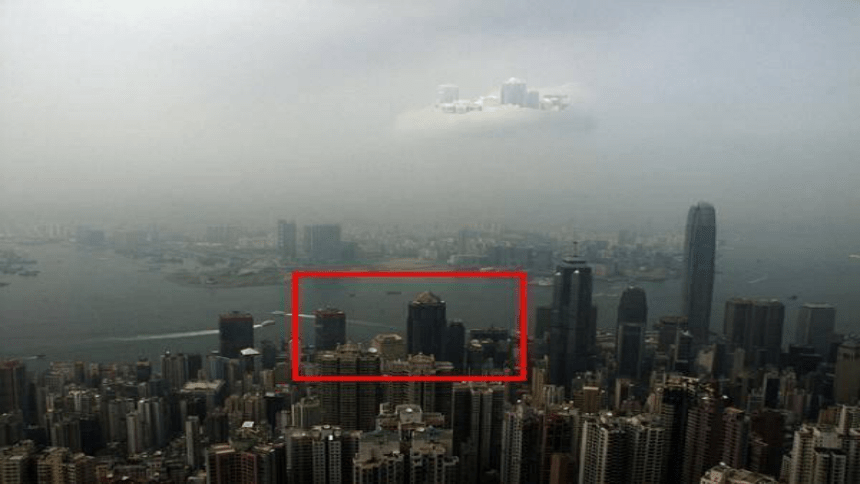

海市蜃楼
生活中的折射现象
点击图片播放视频
例 诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了___________所成的像，
太阳实际在图中________（选填
“甲”或“乙”）的位置。
折射
乙
连接中考
例 空杯底部有一枚硬币A。由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图。
（画出1条入射光线及其折射光线即可）
连接中考
1. 如图所示，清澈平整水面下的“射灯”射出一束光，从水中斜射到水与空气的界面时将发生反射和折射，若入射光线与界面成53°角，反射光线与折射光线的夹角为100°，
则反射角的大小为__________，折射角的
大小为____________。
37°
43°
100°
53°
基础巩固题
2. 如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角______入射角，折射角_______入射角（以上两空选填“大于”“等于”或“小于”），
当入射角增大到一定程度时，折射角会先
到达90°，入射角，继续增大时，便没有
了________（选填“反射光线”或“折射
光线”），光纤通信就是利用了此原理来
减少光在传播过程中的能量损失。
等于
大于
折射光线
基础巩固题
空气
界面
水
3. 在星光灿烂的夜晚，仰望天空，会看到繁星在夜空中闪烁，好像顽皮的孩子在不时地眨着眼睛，形成这种现象的原因是(　　)
A.星光被其他星体瞬间遮挡的结果
B.星星发光是断断续续的
C.星光被大气层反射的结果
D.星光被大气层折射的结果
D
基础巩固题
4. 以下描述中与光的折射现象有关的是（　　）
A．形影相随，亲密无间
B．海市蜃楼，虚无缥缈
C．镜中生花，脱离实际
D．水中捞月，一无所得
B
基础巩固题
5．在湖边看平静湖水中的“鱼在云中游”，则（ ）
A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的
虚像
B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的
虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
B
基础巩固题
6.如图所示，将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，在A处又能看到“硬币”，这是因为（　 ）
A．光从空气斜射入水中时，发生反射形成的实像
B．光从空气斜射入水中时，发生反射形成的虚像
C．光从水斜射入空气时，发生折射形成的实像
D．光从水斜射入空气时，发生折射形成的虚像
D
基础巩固题
7. 光线从空气中以入射角射在玻璃砖的上表面，穿过玻璃砖后，又射入空气中。如果玻璃砖的上下表面是平行的，求光线从玻璃砖射出后的传播方向。
单色光经玻璃砖后，侧移而传播方向不变
基础巩固题
在探究光的折射现象时，小明将做记号的直尺竖着插入容器的水中，在容器边观察（眼睛位置如图所示），记号实际在A点处，但小明却看见记号在B点处。
（1）所看到的是记号A的_______（填“实”或“虚”）像，但A的真实位置___________（“改变了”或“没改变”）。
（2）通过该实验能解释下列现象的是___________。
①看起来齐腰深的水，冒然下去会造成溺水事故
②太阳光透过树叶间的缝隙射到地面，形成圆形光斑
③平静的湖面能看到蓝天白云
④渔民叉鱼只有瞄准看到的鱼的下方才能叉到鱼
（3）请在图中画出人眼看到A的像的光路图。
虚
没改变
①④
能力提升题
