15.2 电流和电路 自学自测 2021-2022学年人教版物理九年级上册（有答案）

15.2
电流和电路自学自测
一、选择题
1.图中正确的电路图是
(　　)
2．如图是闪电电流通过避雷针的示意图，已知云层带正电荷，下列说法中正确的是（
）
A．雷电电流具有很大的电能，但对人体没有任何危险
B．正电荷从云层定向移动到大地，电流的方向是从云层流向大地
C．避雷针中电流是由于正、负电荷同时定向移动形成的
D．云层带正电是因为它失去电子，正电荷数比负电荷数多
3.如图所示,物理课上,老师给同学们出示了一个有盖的木盒,盒盖上可看到两只灯泡和一只开关(导线的连接情况隐藏在盒内)。当老师闭合开关时,两只小灯泡都亮了;断开开关,两灯泡又同时熄灭。下列说法错误的是
(　　)
A.根据上述现象判断,这两只小灯泡可能是串联的
B.根据上述现象判断,这两只小灯泡可能是并联的
C.拧下一只灯泡,闭合开关,另一只灯泡正常发光,则两灯是并联的
D.用一根导线并连在A、B两接线柱上,闭合开关,发现灯L2仍能发光,则两灯是并联的

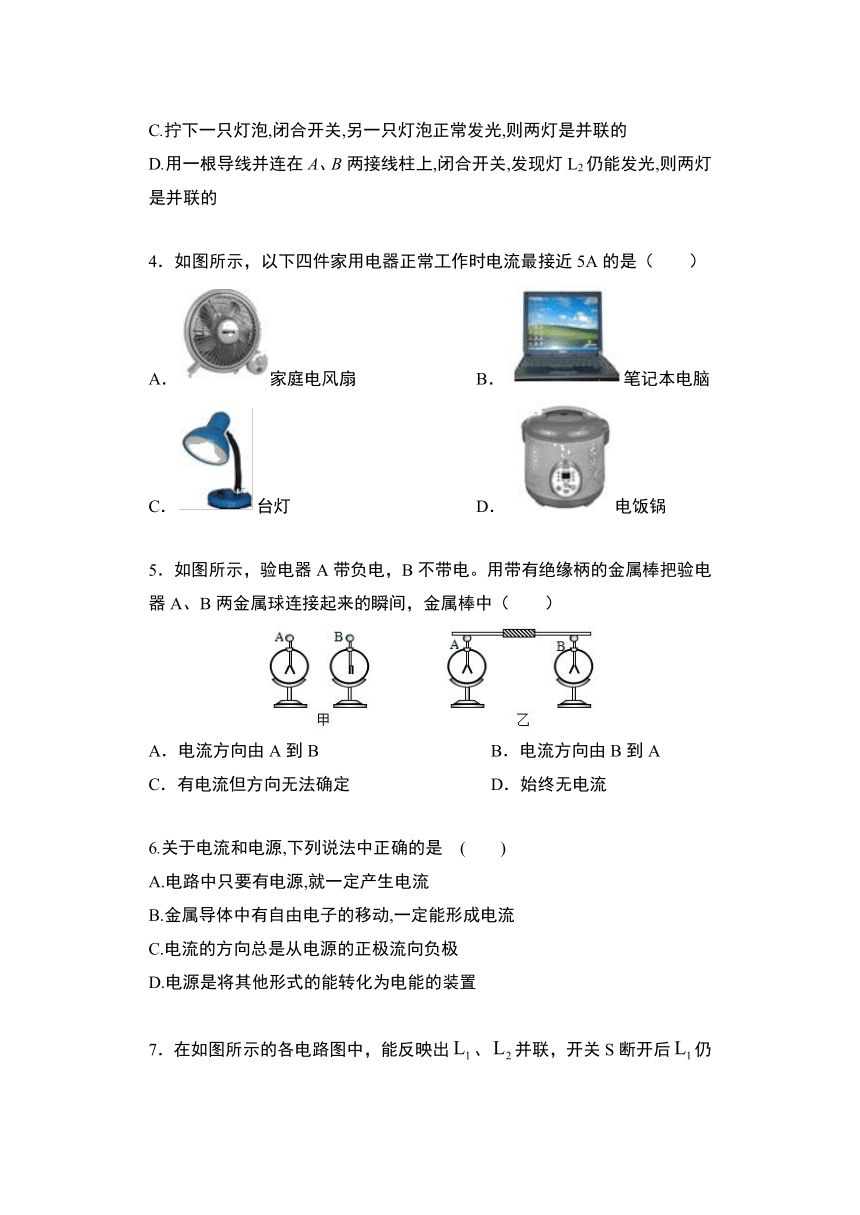

4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（　　）
A．家庭电风扇
B．笔记本电脑C．台灯
D．电饭锅
5．如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（　　）
A．电流方向由A到B
B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流
6.关于电流和电源,下列说法中正确的是
(　　)
A.电路中只要有电源,就一定产生电流
B.金属导体中有自由电子的移动,一定能形成电流
C.电流的方向总是从电源的正极流向负极
D.电源是将其他形式的能转化为电能的装置

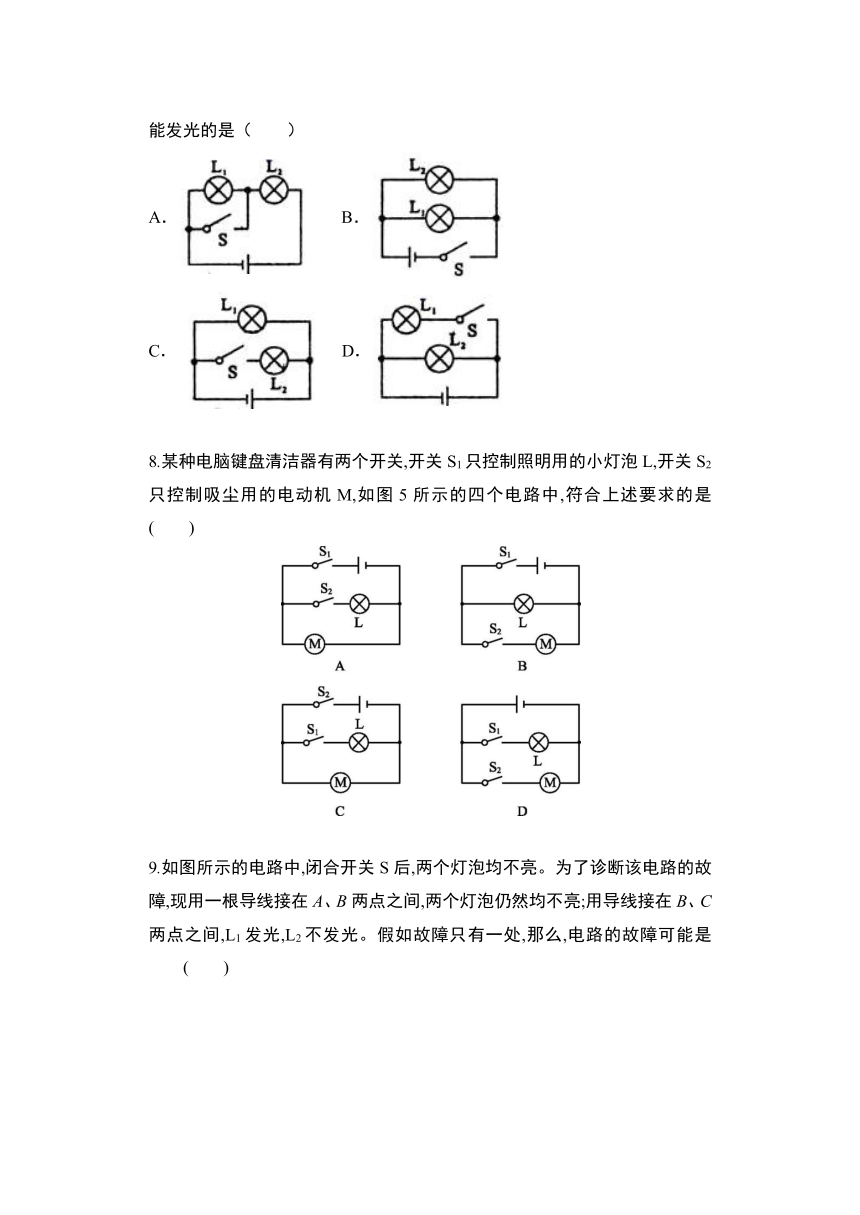

7．在如图所示的各电路图中，能反映出、并联，开关S断开后仍能发光的是（　　）
A．
B．
C．
D．
8.某种电脑键盘清洁器有两个开关,开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M,如图5所示的四个电路中,符合上述要求的是
(　　)
9.如图所示的电路中,闭合开关S后,两个灯泡均不亮。为了诊断该电路的故障,现用一根导线接在A、B两点之间,两个灯泡仍然均不亮;用导线接在B、C两点之间,L1发光,L2不发光。假如故障只有一处,那么,电路的故障可能是
(　　)
A.灯L1短路　　　　B.灯L1开路
C.灯L2短路　　　　D.灯L2开路
10．如图所示电路，下列说法不正确的是（　　）
A．当闭合S1、S2时，只有L1会发光
B．当闭合S1，断开S2时，L1发光，L2不会发光
C．只闭合S1，发现L1不发光，L2发光，则故障可能是L1短路
D．只闭合S1，发现L1和L2都不发光，则故障可能是L2开路
11．在图所示的四个电路图中，连接正确的是（　　）
A．
B．
C．
D．
二、填空题
12.在如图所示的手电筒的实物图中,两节干电池是电源,它可以将　　　　能转化为　　　　能,使小灯泡发光,按钮相当于电路中的　　　　。?
13．电路中有持续电流的条件是：（1）电路中必须有　
　；（2）电路必须　
　。
14．如图是用充电宝给手机充电时的情景，此时手机的电池相当于简单电路中的_____（选填“用电器”或“电源”），手机充电时，电能转化为_____能。
15．小明将铜片、锌片插入土豆，制成土豆电池．如图甲所示，闭合开关S1，
发光二极管发光，此装置的能量转化主要是：________；
三、解答题
16.按照图中所示的电路图将实物图连接完整。
17．请用笔画线代替导线按照要求完成如图所示的电路连接。要求：灯L1、L2并联，开关控制整个电路。
答案
一、选择题
1.
C
2．
D
3.
D　
4．
D
5．
B
6.
D
7．
C
8.
D　
9.
D
10．
B
11．
A
二、填空题
12.
化学　电　开关
13．
电源，通路
14．
用电器
化学
15．
化学能转化为电能再转化为内能
三、解答题
16.
如图所示
17．
