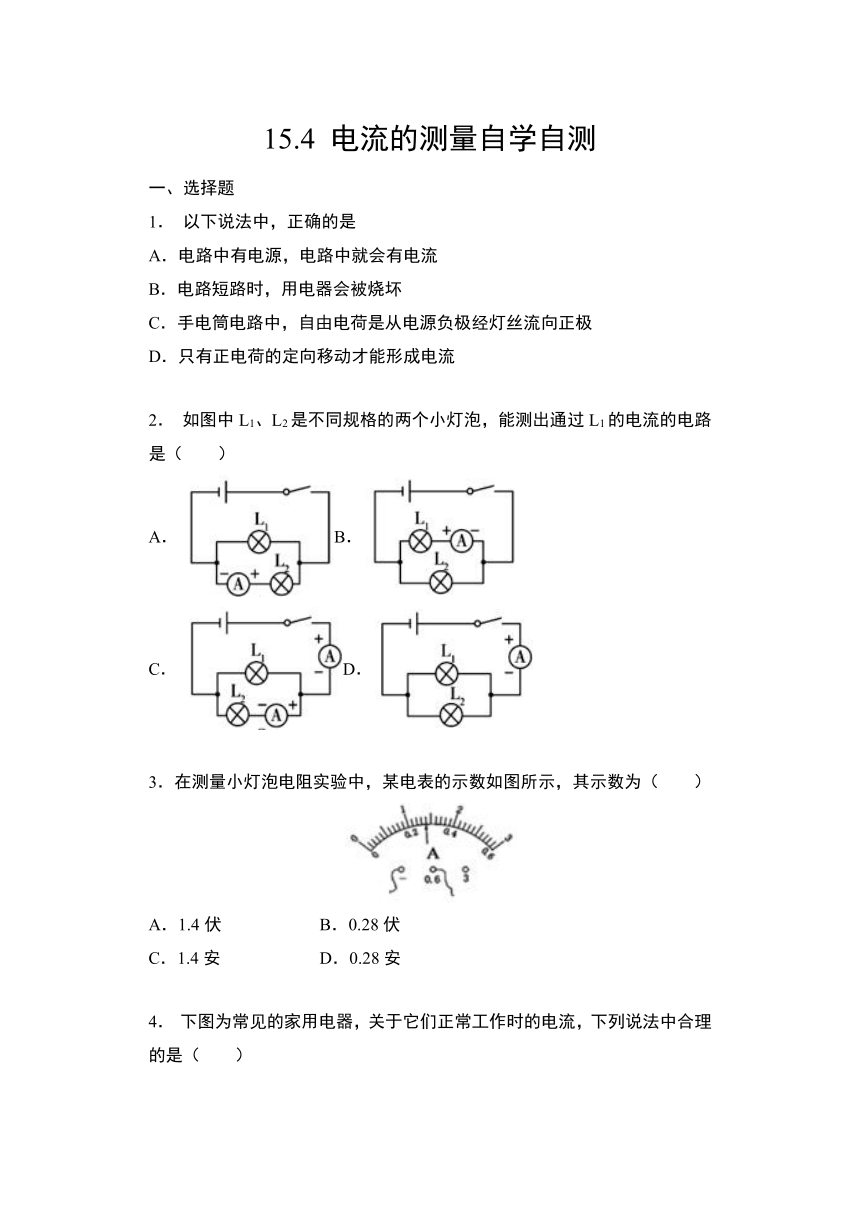

15.4 电流的测量自学自测 2021-2022学年人教版物理九年级上册（有答案）

15.4
电流的测量自学自测
一、选择题
1．
以下说法中，正确的是
A．电路中有电源，电路中就会有电流
B．电路短路时，用电器会被烧坏
C．手电筒电路中，自由电荷是从电源负极经灯丝流向正极
D．只有正电荷的定向移动才能形成电流
2．
如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（　　）
A．B．
C．D．
3．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（　　）
A．1.4伏
B．0.28伏
C．1.4安
D．0.28安
4．

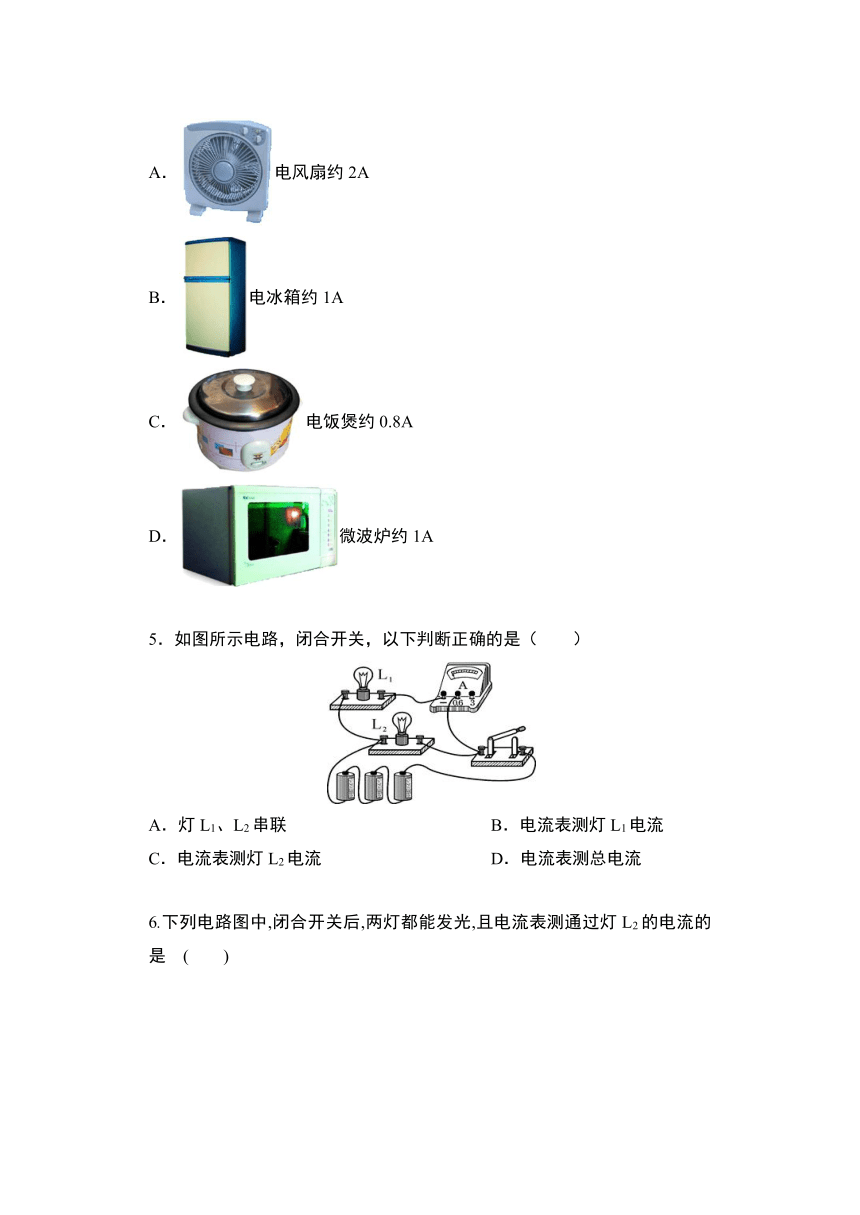

下图为常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（　　）
A．电风扇约2A
B．电冰箱约1A
C．电饭煲约0.8A
D．微波炉约1A
5．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流

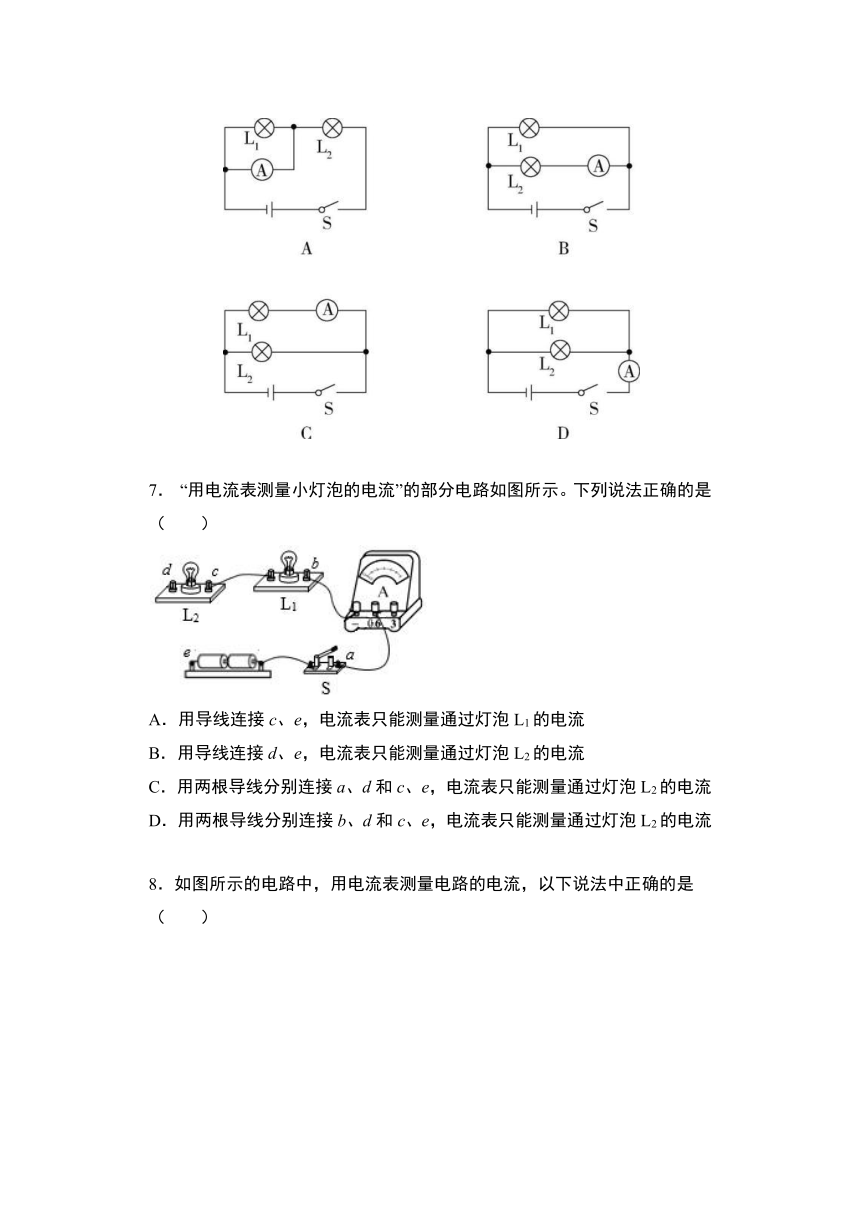

6.下列电路图中,闭合开关后,两灯都能发光,且电流表测通过灯L2的电流的是
(　　)
7．
“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（
）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流

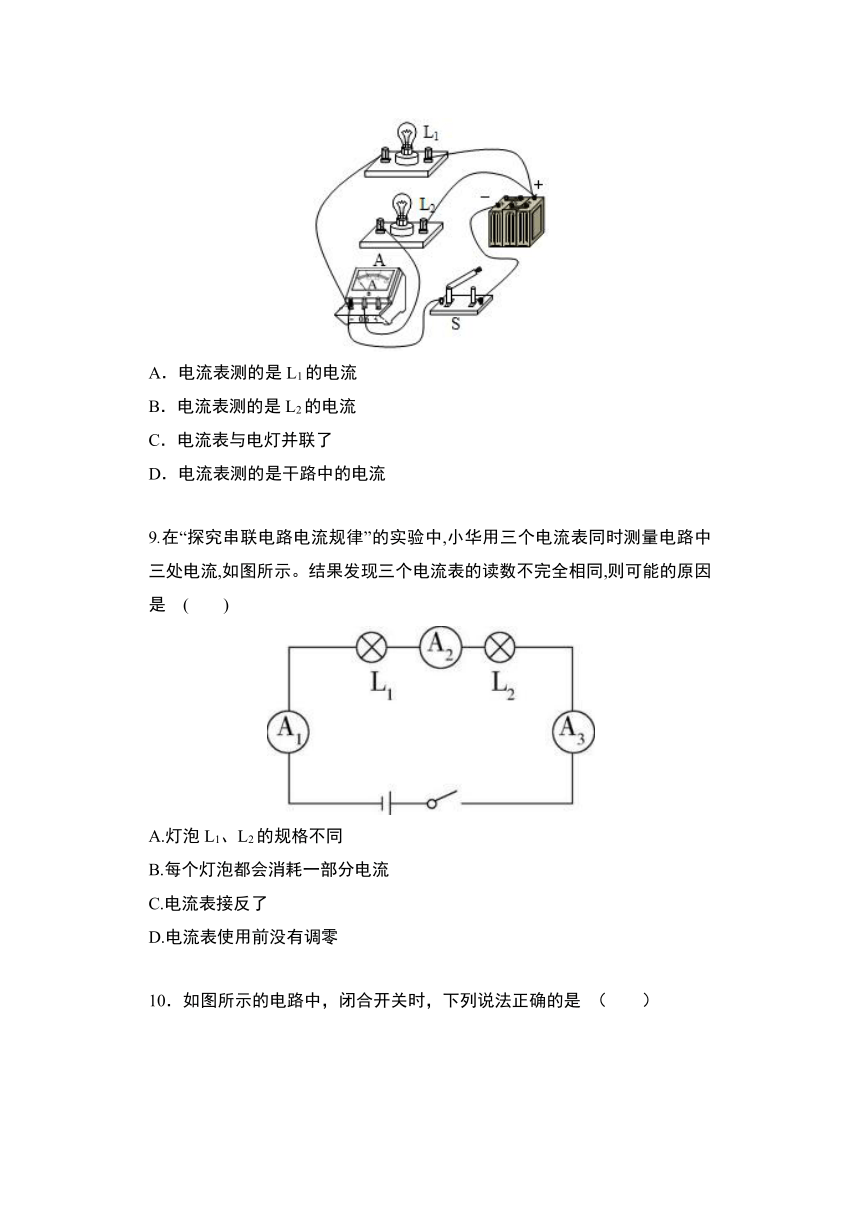

8．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
9.在“探究串联电路电流规律”的实验中,小华用三个电流表同时测量电路中三处电流,如图所示。结果发现三个电流表的读数不完全相同,则可能的原因是
(　　)
A.灯泡L1、L2的规格不同
B.每个灯泡都会消耗一部分电流
C.电流表接反了
D.电流表使用前没有调零
10．如图所示的电路中，闭合开关时，下列说法正确的是
（　　）
A．两个灯泡串联
B．灯泡L2被短接
C．开关只能控制灯泡L1
D．电流表测的是灯泡L1的电流
二、填空题
11.电流表是测量　　　　的仪表,使用规则是①必须把电流表　　　　联在电路中;②使电流从　　　　流进电流表,从　　　　流出来;③被测电流不要超过电流表的　　　　,无法估计被测电流大小时要先选用　　　　量程进行　　　　;④绝不允许不经过用电器而把电流表直接接到　　　　。?
12.如图甲所示的电路,当开关S闭合后,电流表测量的是通过　　　　(选填“电源”“L1”或“L2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为　　　　A。?
13．
实验室常用的电流表通常有___________个接线柱，有___________个量程，图中电流表的示数为___________A。
14．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A．
15．
如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与_____相连接，把“﹣”接线柱与_____连接。
16．测量电流大小的仪器是________，使用时应将它________在被测电路中，必须使电流从它的“________”接线柱流入，从“________”接线柱流出.被测电流的大小不得超过电流表的________，读数时，要看清所选________和对应的________________.
三、解答题
17．
甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：_____________；
乙同学的问题：_____________；
丙同学的问题：_____________；
答案
一、选择题
1．
C
2．
C
3．
D
4．
B
5．
B
6.
B　
7．
A
8．
B
9.
D　
10．
D
二、填空题
11.
电流　串　正接线柱　负接线柱　量程　大　试触　电源两极
12.
L2　0.06
13．
3
2
0.28
14．
较大
试触
0.46
15．
B
A
16．
电流表
串联
+
-
量程
量程
最小分度值
三、解答题
17．
电流表的正负接线柱接反了
所选的量程太大
所选的量程太小
