15.5 串、并联电路中电流的规律自学自测 2021-2022学年人教版物理九年级上册（有答案）

15.5
串、并联电路中电流的规律自学自测
一、选择题

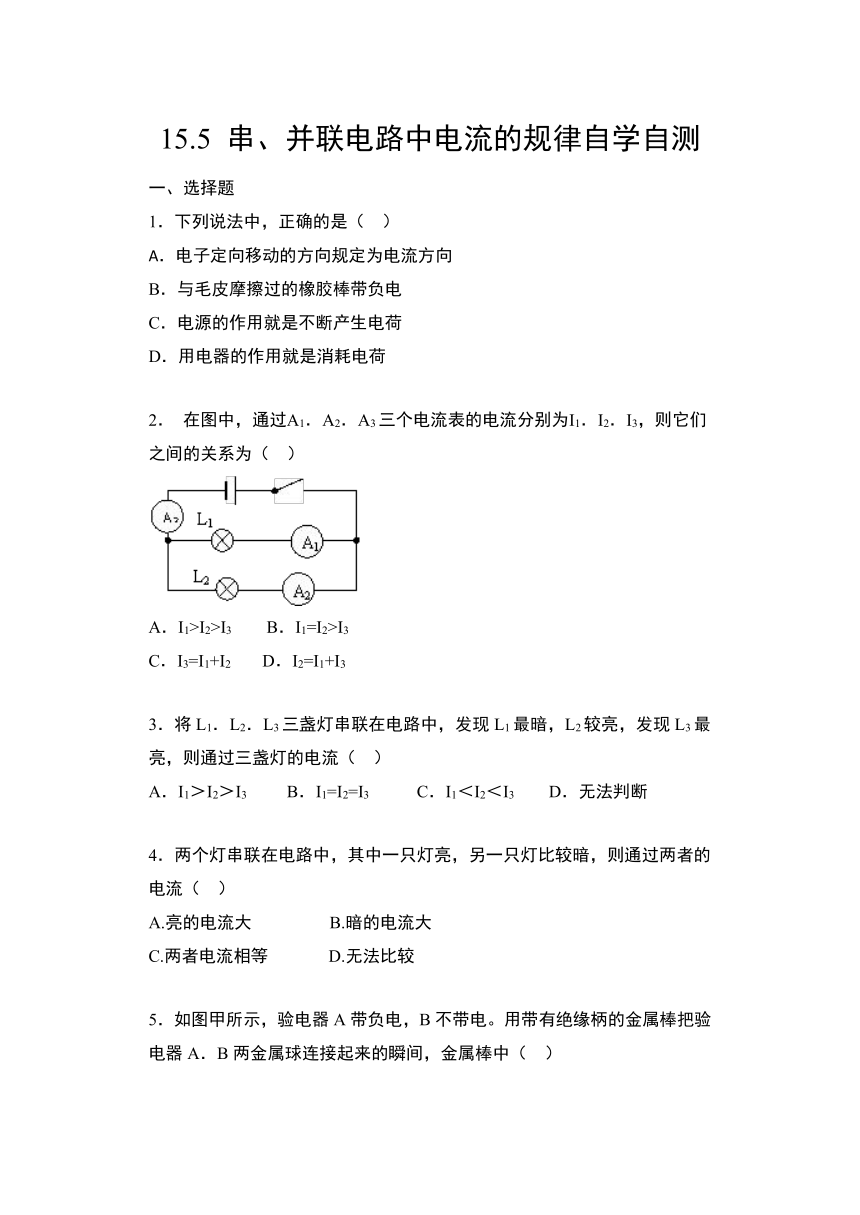

1．下列说法中，正确的是（
）
A．电子定向移动的方向规定为电流方向
B．与毛皮摩擦过的橡胶棒带负电
C．电源的作用就是不断产生电荷
D．用电器的作用就是消耗电荷
2．
在图中，通过A1．A2．A3三个电流表的电流分别为I1．I2．I3，则它们之间的关系为（
）
A．I1>I2>I3
B．I1=I2>I3
C．I3=I1+I2
D．I2=I1+I3
3．将L1．L2．L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（
）
A．I1＞I2＞I3
B．I1=I2=I3
C．I1＜I2＜I3
D．无法判断
4．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（
）
A.亮的电流大
B.暗的电流大
C.两者电流相等
D.无法比较

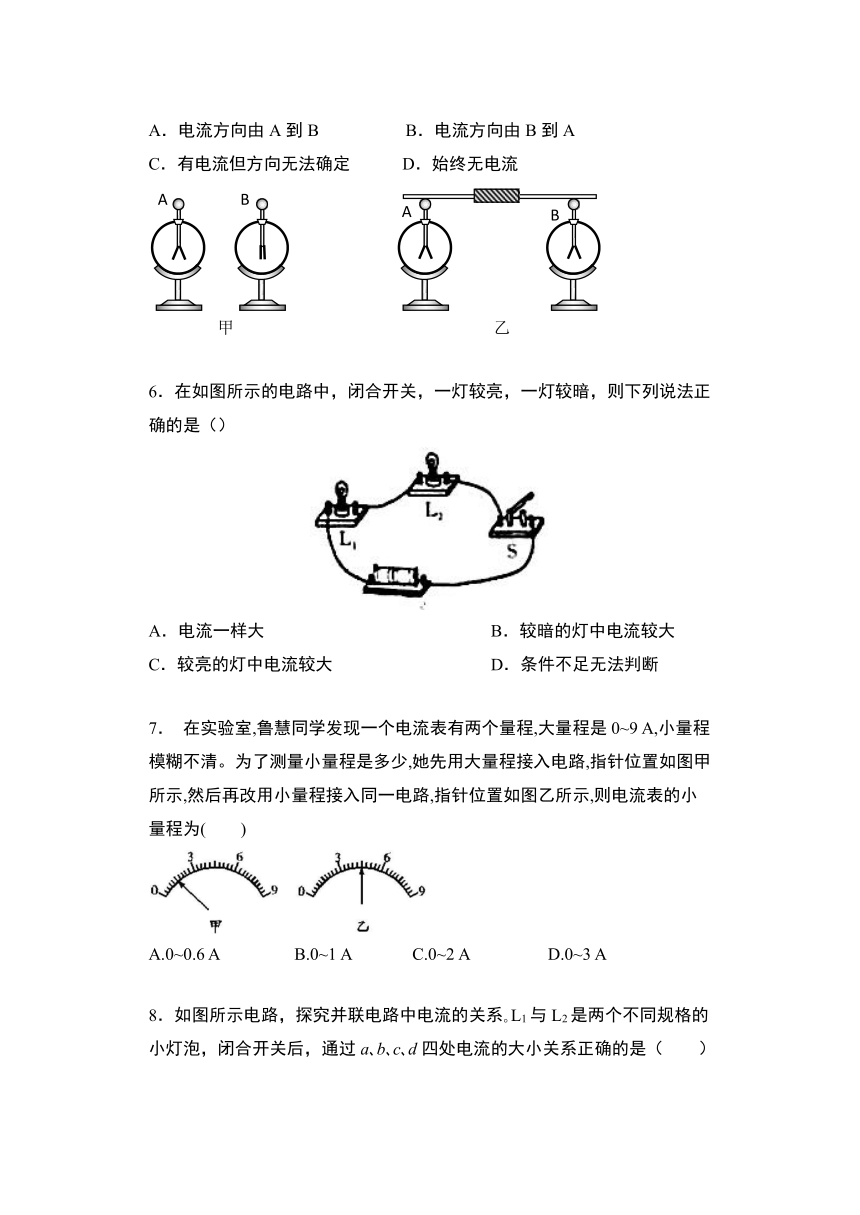

5．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A．B两金属球连接起来的瞬间，金属棒中（
）
A．电流方向由A到B　　　　　B．电流方向由B到A
C．有电流但方向无法确定　　　D．始终无电流
(
A
B
A
B
甲
乙
)
6．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）
A．电流一样大
B．较暗的灯中电流较大
C．较亮的灯中电流较大
D．条件不足无法判断
7．
在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0~9
A,小量程模糊不清。为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针位置如图乙所示,则电流表的小量程为(　　)
A.0~0.6
A
B.0~1
A
C.0~2
A
D.0~3
A

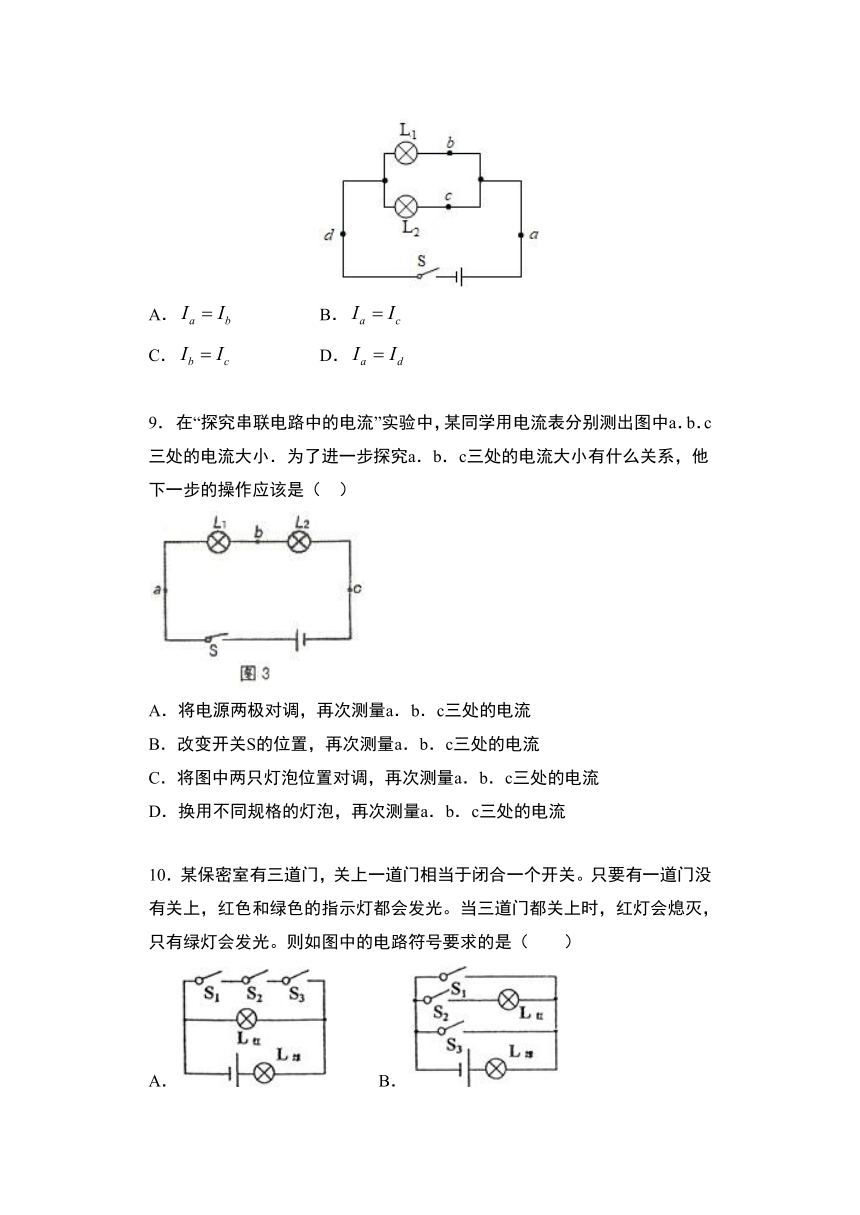

8．如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A．
B．
C．
D．
9．
在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a．b．c三处的电流大小．为了进一步探究a．b．c三处的电流大小有什么关系，他下一步的操作应该是（
）
A．将电源两极对调，再次测量a．b．c三处的电流
B．改变开关S的位置，再次测量a．b．c三处的电流
C．将图中两只灯泡位置对调，再次测量a．b．c三处的电流
D．换用不同规格的灯泡，再次测量a．b．c三处的电流
10．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（　　）
A．
B．
C．
D．

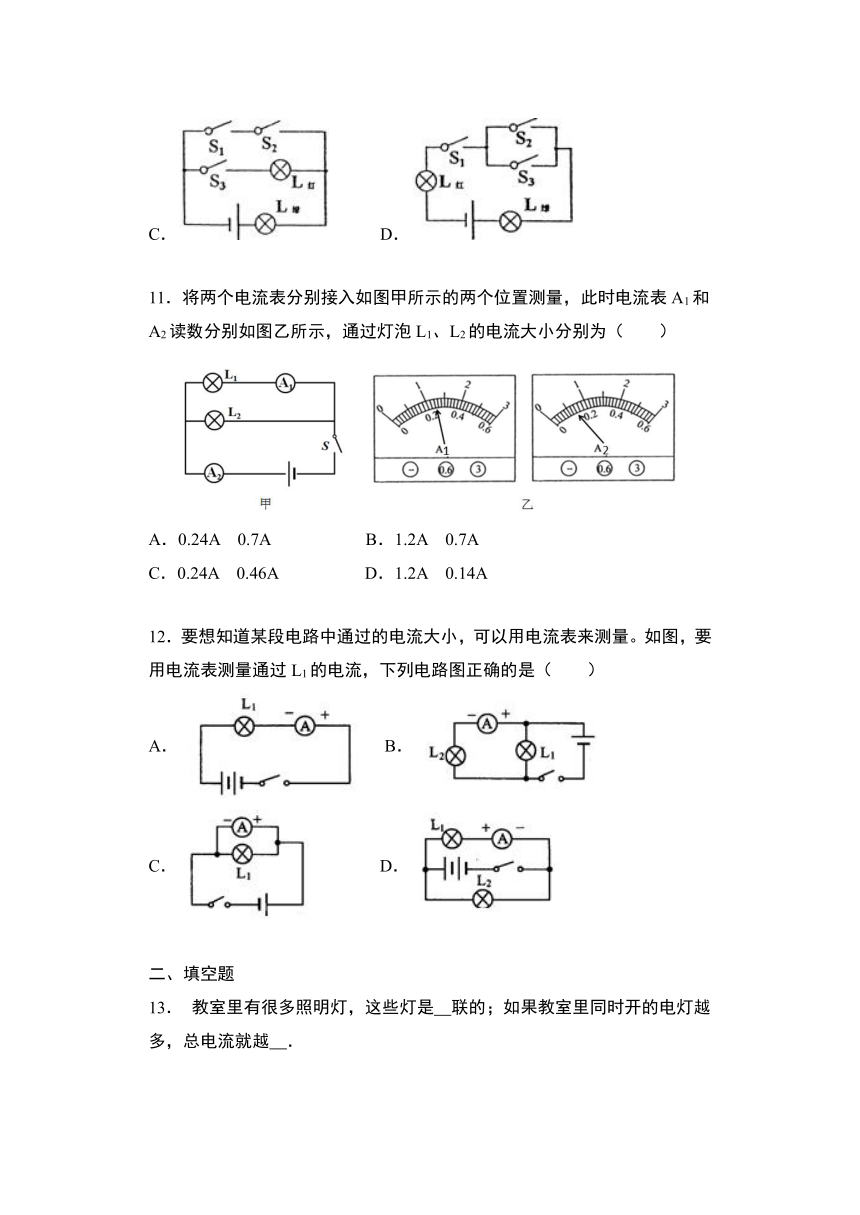

11．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A
0.7A
B．1.2A
0.7A
C．0.24A
0.46A
D．1.2A
0.14A
12．要想知道某段电路中通过的电流大小，可以用电流表来测量。如图，要用电流表测量通过L1的电流，下列电路图正确的是（
）
A．
B．
C．
D．
二、填空题
13．
教室里有很多照明灯，这些灯是
联的；如果教室里同时开的电灯越多，总电流就越
．
14．
如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过
（选填“电源…”．“L1”或“L2”）的电流，b电流表的读数应为
安．
15．如图1所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图2所示，则流过灯泡L1的电流为______A，流过灯泡L2的电流为______A。
16．
在图中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是
A；乙图中通过C点的电流是
A。
17．图所示的电路中，电源保持不变。闭合开关S1、S2，两个灯泡
L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”）
三、解答题
18．根据图甲所示的电路图把图乙所示的元件连成电路。(注意连线不能交叉)
19．如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根完全相同的两端，可以用下图所示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m连接在D上，当n连接F时，小灯泡发光，连接E时小灯泡不发光。由此可以确定
_为同一根导线的两端。(填字母，下同)
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与
_相连时，另一端只需接触一根导线就能将另两根导线辨别开。
20．
在探究并联电路电流规律的实验中，如图甲是实验的电路图．
（1）连接电路之前，开关应处于
状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____
__；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．
（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处
①．_____________________________
②._________________________________
21．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；
(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
答案
一、选择题
1．
B
2．
C
3．
B
4．
C
5．
B
6．
A
7．
D
8．
D
9．
D
10．
A
11．
C
12．
D
二、填空题
13．
并；大
14．
L1；1.2A．
15．
0.24
0.96
16．
0.4
0.8
17．
发光
不发光
变小
三、解答题
18．
19．
（1）C．E
（2）E
20．
（1）断开．串联
C（2）电流表的正负接线柱接反了
．
0.24（3）只进行了一次实验．所选的两灯泡的规格相同
21．
并联
串联
0.3A
0.15A（顺序可调换）
