第2节　欧姆定律
第十七章 欧姆定律
导学设计
第2节　欧姆定律
学点1　欧姆定律

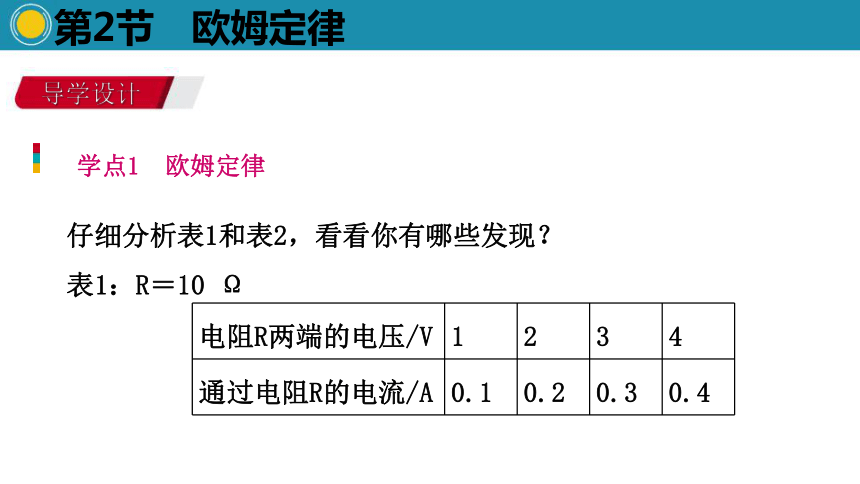

仔细分析表1和表2，看看你有哪些发现？
表1：R＝10 Ω
电阻R两端的电压/V
1
2
3
4
通过电阻R的电流/A
0.1
0.2
0.3
0.4
问题：电流、电压、电阻三者之间的关系用公式表示为：_______。
第2节　欧姆定律

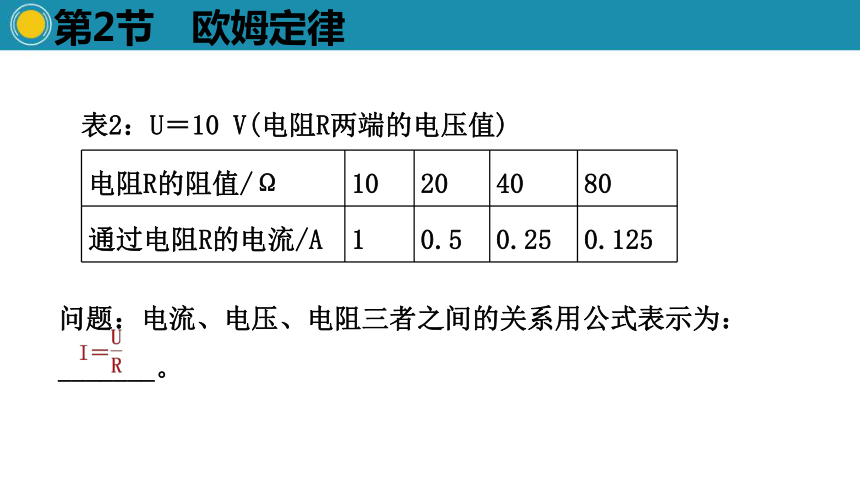

表2：U＝10 V(电阻R两端的电压值)
电阻R的阻值/Ω
10
20
40
80
通过电阻R的电流/A
1
0.5
0.25
0.125
第2节　欧姆定律
学点2　欧姆定律的应用

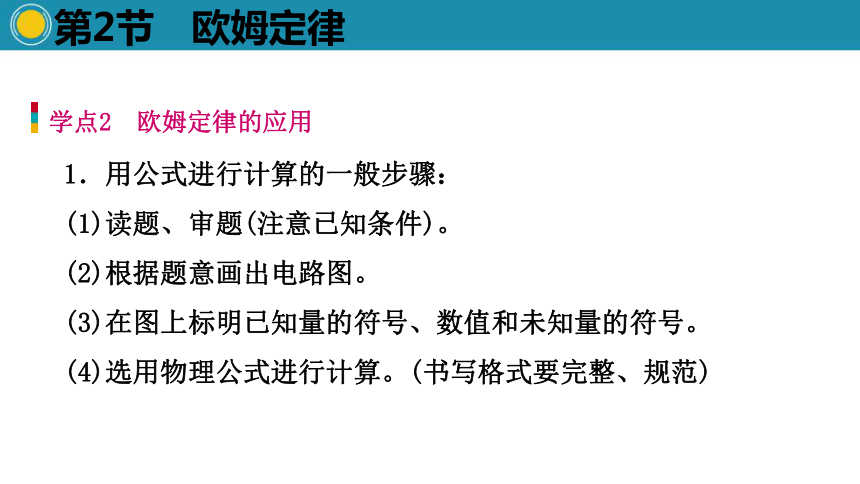

1．用公式进行计算的一般步骤：
(1)读题、审题(注意已知条件)。
(2)根据题意画出电路图。
(3)在图上标明已知量的符号、数值和未知量的符号。
(4)选用物理公式进行计算。(书写格式要完整、规范)
第2节　欧姆定律
2．例题分析
例1　一辆汽车的车灯接在12 V的电源两端，灯丝电阻为30 Ω，求通过灯丝的电流。
解题步骤：(1)画电路图；(2)列出已知条件和所求量；(3)求解I。
图17－2－3
第2节　欧姆定律

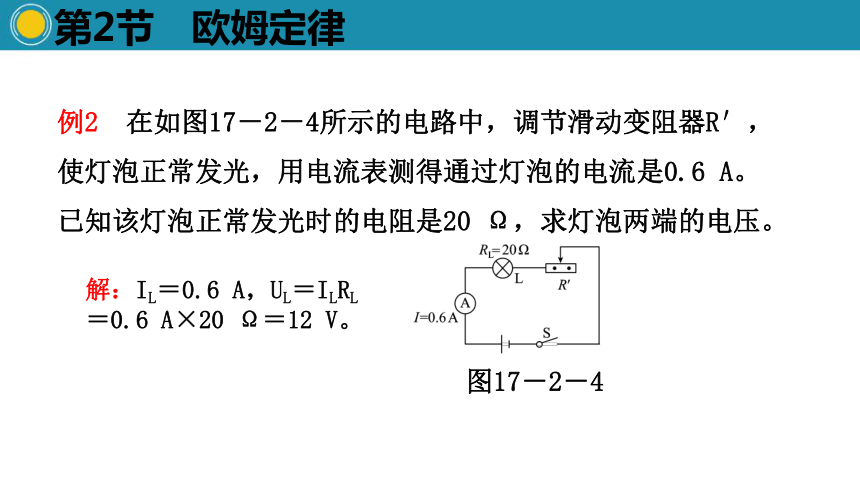

例2　在如图17－2－4所示的电路中，调节滑动变阻器R′，使灯泡正常发光，用电流表测得通过灯泡的电流是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
图17－2－4
解：IL＝0.6 A，UL＝ILRL＝0.6 A×20 Ω＝12 V。
第2节　欧姆定律

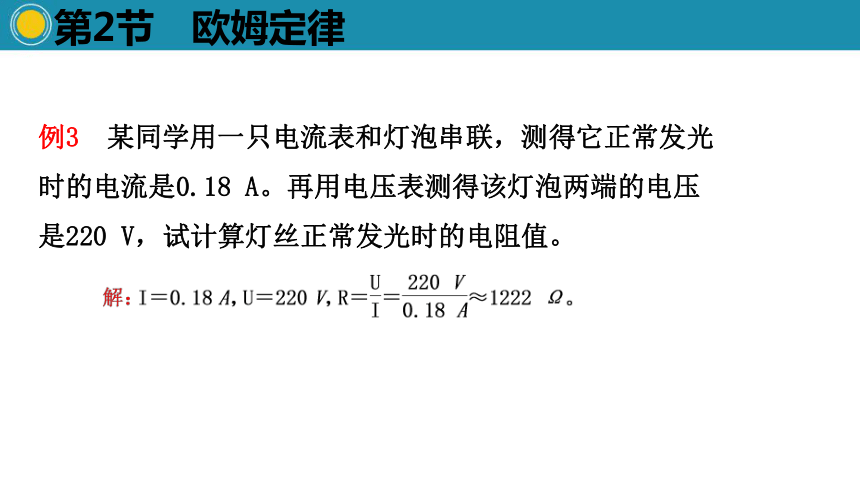

例3　某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A。再用电压表测得该灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。
第2节　欧姆定律

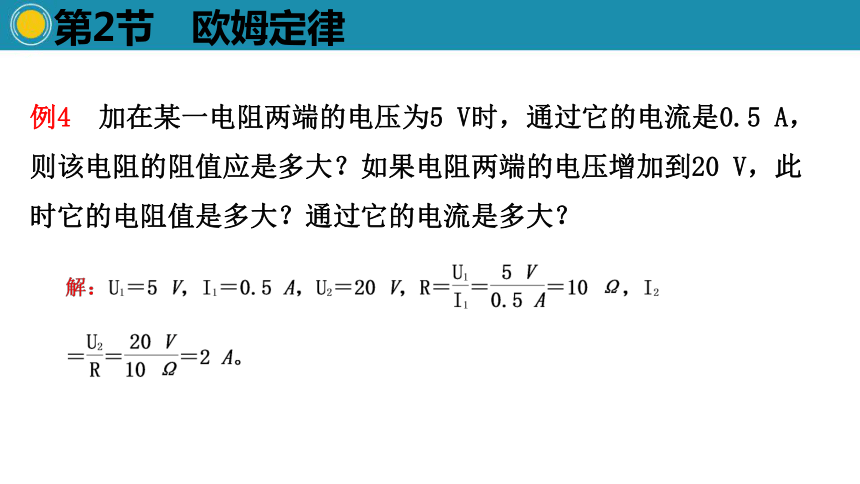

例4　加在某一电阻两端的电压为5 V时，通过它的电流是0.5 A，则该电阻的阻值应是多大？如果电阻两端的电压增加到20 V，此时它的电阻值是多大？通过它的电流是多大？
第2节　欧姆定律
提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
第2节　欧姆定律
常考归纳
类型一 欧姆定律的理解
D
第2节　欧姆定律
[名师讲评]电阻是导体本身的一种性质，它不随电流和电压的改变而改变，但在数值上等于导体两端电压与导体中电流的比值。
第2节　欧姆定律
类型二 欧姆定律在串、并联电路中的基本计算

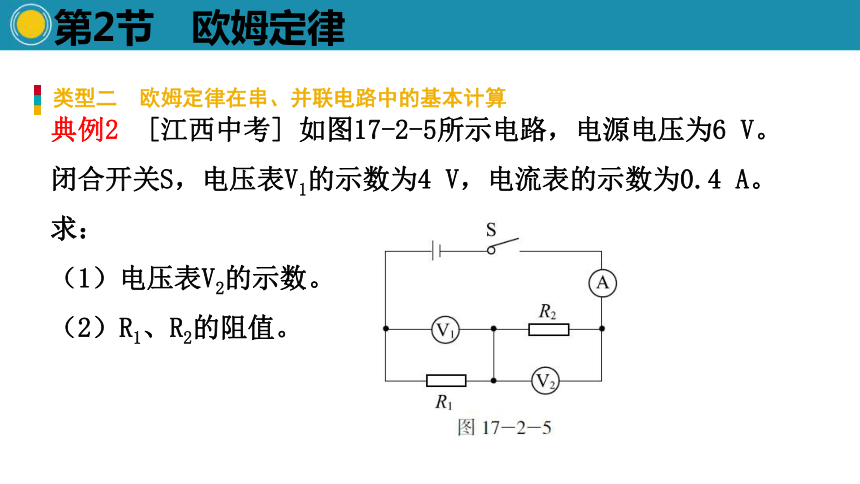

典例2 [江西中考] 如图17-2-5所示电路，电源电压为6 V。闭合开关S，电压表V1的示数为4 V，电流表的示数为0.4 A。求：
（1）电压表V2的示数。
（2）R1、R2的阻值。
第2节　欧姆定律
[名师讲评] 在运用欧姆定律求电阻、电流或电压时，注意代入的已知量要相互对应，切勿张冠李戴。
第2节　欧姆定律
典例3 [菏泽中考] 如图17-2-6甲所示的电路，电源电压为6 V保持不变，灯L2的电阻是10 Ω，闭合开关S，电流表A1的示数如图乙所示。
（1）灯泡L1和L2的连接方式是______联。
（2）不考虑温度对灯丝电阻的影响，求：灯L1的阻值和电流表A的示数。
并
第2节　欧姆定律
第2节　欧姆定律
类型三 欧姆定律的图像分析
典例4 [日照中考]李明同学在探究“通过导体的电流与导体两端电压的关系”时，将记录的实验数据通过整理作出了如图17-2-7所示的图像，下列说法中错误的是（　　）
D
第2节　欧姆定律
A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B．将甲、乙两导体并联接到电压为2 V的电源上时，干路中的电流为0.6 A
C．导体甲的电阻小于导体乙的电阻
D．导体两端的电压为零时，导体的电阻也为零
第2节　欧姆定律
课堂小结
欧姆
定律
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
公式：I= ；变形试：U=IR,R=
U
R
U
I
注意：计算时单位要统一
第2节　欧姆定律
课堂反馈
1.欧姆定律的内容：导体中的电流，跟导体两端的电压成________，跟导体的电阻成________。
2．欧姆定律公式表示为__________，由此可以推导出U＝______，R＝______。其中I的单位为________，U的单位为________，R的单位为________。
正比
反比
IR
A
V
Ω
I＝U/R
U/I
第2节　欧姆定律
3．对于欧姆定律公式I＝U/R的理解，下列说法中错误的是( )
A．对某一导体来说，导体中的电流与其两端电压成正比
B．在电压相同的条件下，不同导体中的电流与该导体的电阻成反比
C．导体中的电流与该导体两端的电压及其电阻有关
D．公式R＝U/I表明电阻与电压成正比，与电流成反比
D
第2节　欧姆定律
4．某电阻两端的电压为3 V时，通过的电流为0.5 A，则该电阻的阻值是________Ω；若要使通过该电阻的电流变为1 A，电阻两端所加的电压应为________V；若该电阻两端电压为0，其阻值是________Ω。
6
6
6
第2节　欧姆定律
5．工厂中车床照明灯采用36 V的安全电压，某车床照明灯工作时灯丝电阻是30 Ω，求通过灯丝的电流。
解：由题可知，照明灯正常工作时的电压为U＝36 V，灯丝电阻为R＝30 Ω，由公式I＝U/R可得正常工作时通过灯丝的电流为I＝ U/R ＝36 V/30 Ω＝1.2 A。
第2节　欧姆定律
6．如图17－1所示是一种普通手电筒的示意图，其电路由电池、按键、筒体、小灯泡串联组成。已知手电筒使用的是两节新干电池，按下按键后小灯泡正常发光，通过小灯泡的电流大小为0.2 A，求小灯泡正常发光情况下灯丝电阻的大小。
图17－1
第2节　欧姆定律
解：两节新干电池的电压是3 V，通过小灯泡的电流大小为0.2 A，由I＝U/R得，小灯泡正常发光时的电阻：R＝U/I＝3 V/0.2 A＝15 Ω。
第2节　欧姆定律
7．一盏电灯正常发光时的电流是0.45 A，灯丝的电阻是484 Ω，该灯两端的电压是多少伏？
解：由欧姆定律公式I＝U/R变形可得，该灯两端的电压为U＝IR＝0.45 A×484 Ω＝217.8 V。
3. 根据欧姆定律可以得到公式 ,关于这个公式的下列说法中，正确的是(　　)
A. 同一导体的电阻与加在它两端的电压成正比
B. 同一导体的电阻与通过它的电流成反比
C. 导体两端电压为零时,导体的电阻也为零
D. 同一导体两端的电压增大几倍，通过它的电流也
增大几倍，电压与电流的比值不变
D
4.一导体两端电压为3V时，通过导体的电流为1A，则导体电阻为_________；若这段导体两端电压为7.5V，通过导体的电流为_________。
3Ω
2.5A
1. 电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于_______A，R2等于______Ω。
0.8
2.5
基础巩固题
2. 某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为______Ω，若电压为0，则它的阻值为______Ω。
5
5
基础巩固题
3. 两个定值电阻，阻值之比R1：R2=2：3，将它们串联起来接在某一电路中，加在它们两端的电压之比U1：U2=________；若将它们并联起来接在某一电路中，通过它们的电流之比I1：I2=_________。
2：3
3：2
基础巩固题
4. 早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ?E（S表示导体中的电流；E表示导体两端电压；γ表示导体对电流的传导率，简称电导率）。关于这一规律，下列说法正确的是 （　　）
A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体
的电导率成反比
B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成
正比
C．电导率反映的是导体对电流的导通作用
D．电导率的大小是由加在导体两端电压与通过导体的电流决定的
C
如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A。
求：（1）电流表A1的示数I1；
（2）电阻R2的阻值。
解：（1）由图可知，R1与R2并联，电流表A1测
量电阻R1的电流，电流表A测干路电流；根据并
联电路各支路两端的电压相等可知：U1=U2=U=9V；
则电流表A1的示数：
能力提升题
解：（2）因并联电路中干路电流等于各支路
电流之和，所以，通过电阻R2的电流：
I2=I-I1=1.2A-0.9A=0.3A，
R2的阻值：
能力提升题
欧姆定律
公式
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
内容
适用条件
单位统一
同一导体
纯电阻电路
