第1节 电压
第十六章 电压 电阻
人教版九年级物理（初中）
课堂导入
复习回顾

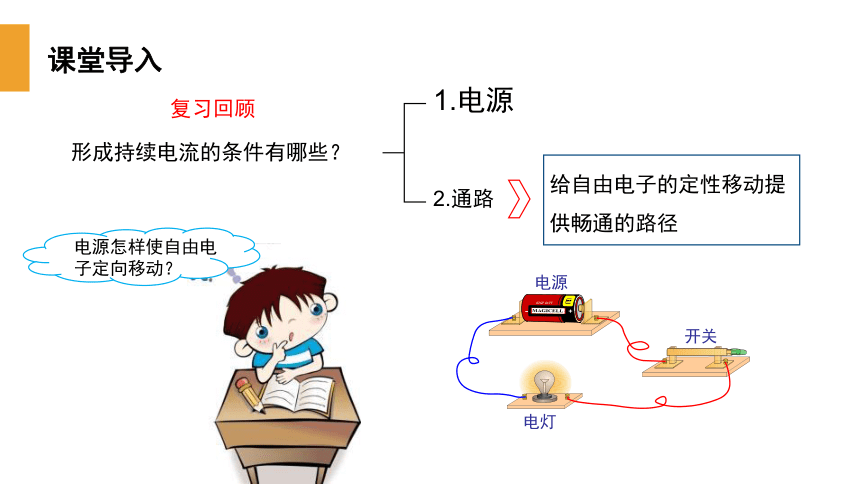

形成持续电流的条件有哪些？
1.电源
2.通路
电源怎样使自由电子定向移动？
给自由电子的定性移动提供畅通的路径
电源
开关
电灯

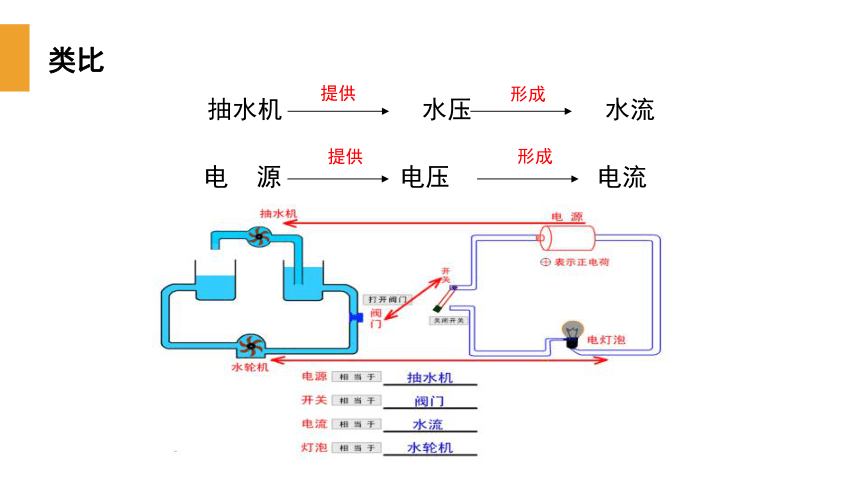

电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成
类比
要在一段电路中形成电流,它的两端就必须有电压.

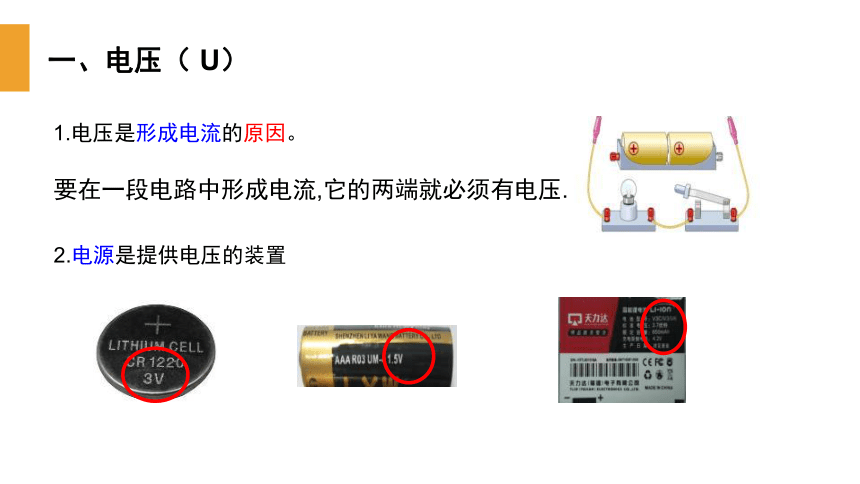

1.电压是形成电流的原因。
2.电源是提供电压的装置
一、电压（ U）
3.单位: 伏特(V)、千伏(kV) 、毫伏（mV）
1 kV =103V 1 mV =10-3V

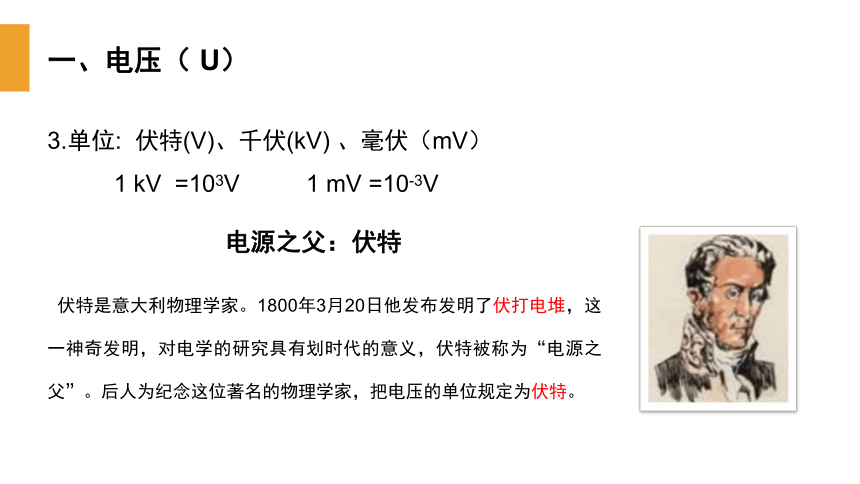

电源之父：伏特
伏特是意大利物理学家。1800年3月20日他发布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义，伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
一、电压（ U）

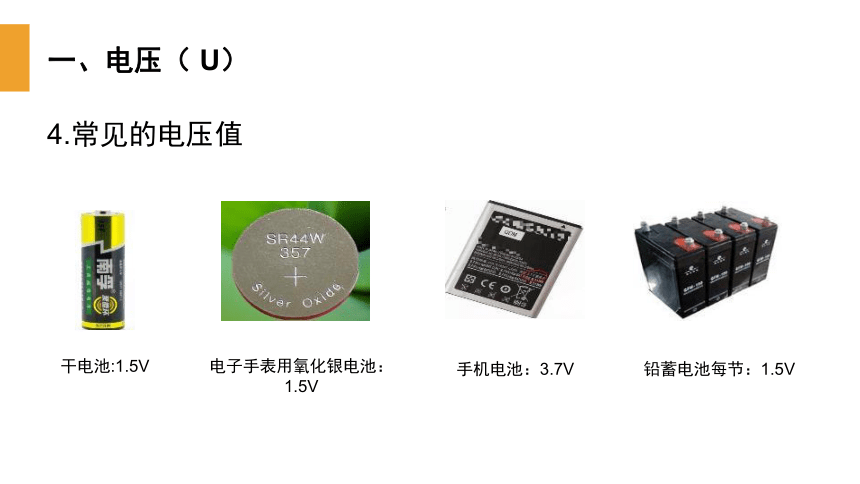

4.常见的电压值
干电池:1.5V
电子手表用氧化银电池：1.5V
手机电池：3.7V
铅蓄电池每节：1.5V
一、电压（ U）

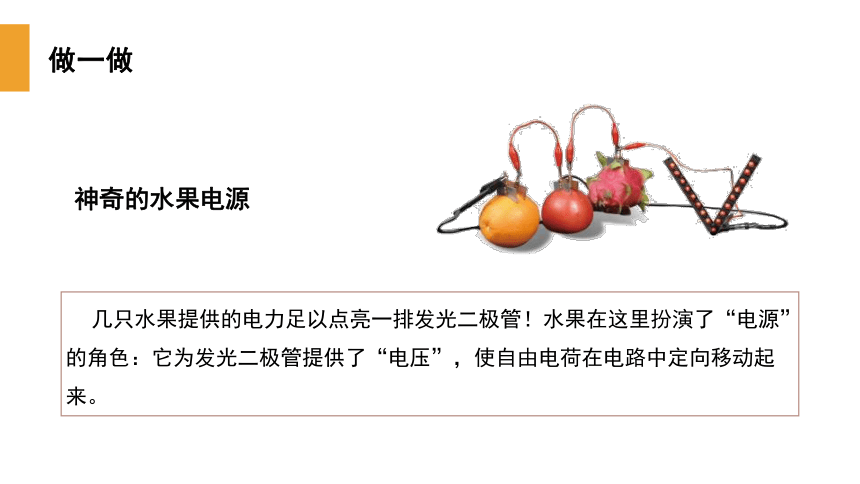

神奇的水果电源
几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色：它为发光二极管提供了“电压”，使自由电荷在电路中定向移动起来。
做一做
电鳗是鱼类中放电能力最强的淡水鱼类，输出的电压达300～800伏，因此电鳗有水中"高压线"之称。
非洲电鳐一次发电的电压在220伏左右，中等大小的电鳐一次发电的电压在70～80伏，有海中“活电站”之称。
会放电的鱼
电鳐
能产生200V以上的电压
电鳗
电鳗能秒杀鳄鱼
你知道吗？
1认识电压表

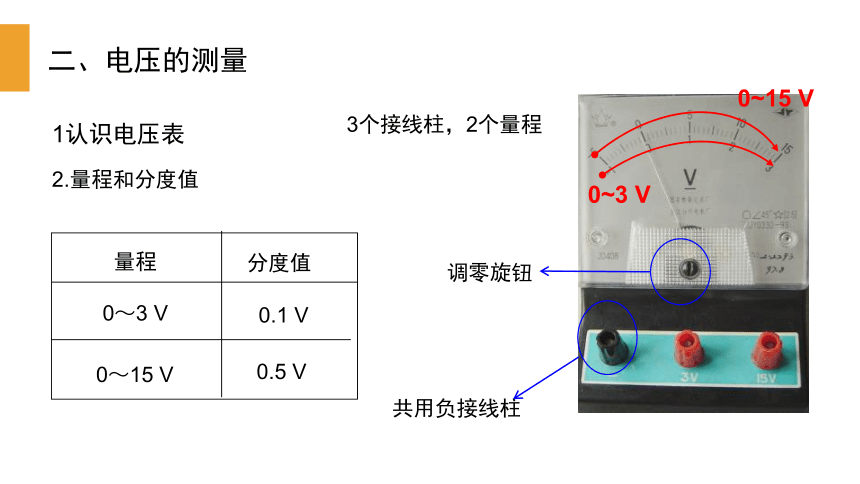

2.量程和分度值
量程
分度值
0～3 V
0～15 V
0.1 V
0.5 V
3个接线柱，2个量程
调零旋钮
共用负接线柱
0~15 V
0~3 V
二、电压的测量
3.元件符号：V
4.电压表的正确使用:
（1）使用前 :要 ;认清 和分度值
（2）.电压表要 在被测电路的两端；
（3）.必须使电流从电压表的 接线柱流入，从 接线柱流出；
（4）.被测电压不要超过电压表的 ；
（如不能估测出电压大小，用 法从大量程开始选。）
并联
“+”
“-”
量程
试触
（5）.电压表 直接连到电源的正、负极上。
可以
调零
量程
二、电压的测量
实验：练习用电压表测量电压
（1）电压表怎样连接？
V
（2）电压表的读数步骤：
第一步，看量程；
第二步，看最小分度值；
第三步，读数。
　两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
将电压表接在小灯泡两端，接通电路，读取的数据是 ＿ ＿V ；
将电压表接在电源两端，接通电路，读取的数据是 V。
实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
（3）动手测量用电器两端的电压和电源两端的电压。
练一练
测量电路两端的电压
测量电路中的电流
并联在被测电路的两端
串联在被测电路中
0~3V和0~15V
0~0.6A和0~3A
0.02A和0.1A
0.1V和0.5V
可以直接接到电源的两极上
绝对不允许不经过用电器直接接到电源的两极上
电压表和电流表的异同
电压表
连接
电源
电压
电流
单位：伏（V）、千伏（kV）、毫伏（mV）
测量前：认清量程及分度值（试触法选择量程）
并联在被测原件两端
电流“+”进“－”出
所测电压不能超过电压表量程
读数：定量程、定分度值、定示数
本堂重点：理解电压的概念
本堂难点：会正确使用电压表
课堂小结
(2019 四川凉山州)如为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
B
典型例题
典型例题
（2019 湖南邵阳市）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
B
例 如图甲所示，是______表的刻度盘，当指针如图所示时，读数是_______，若把这个表接在图乙所示电路中使用，应接在_____（选填“a”或“b”）处。
电压
8.5V
b
例 将下图中的元件连接起来，其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
V1
V2
L1
L2
连接电路时，注意电表的量程和正负接线柱；
连接时遵照“先串后并”的顺序。
1. 快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V。
1.5
220
基础巩固题
2.如图所示，爱动手的小江在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的______（选填
“正“或“负”）极，盐水电
池的电压为_______V。
正
0.3
基础巩固题
3. 如图所示，电压表的示数是_______V。
4
基础巩固题
4.如图所示，闭合开关后，要使L1和L2都发光，甲是______表；乙是______表。
电流
电压
基础巩固题
5. 在右图所示电路中，开关闭合后电压表测量的是（　　）
A．L1两端的电压
B．L1和L2两端的电压
C．L3和电源两端电压
D．电源两端电压
B
基础巩固题
V2
L2
L1
在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压
表两端标出它的“+”、
“-”符号。
+
-
V2
电压表测L1两端的电压
+
-
能力提升题
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
