第４节 欧姆定律
在串、并联电路中的应用
第十七章 欧姆定律

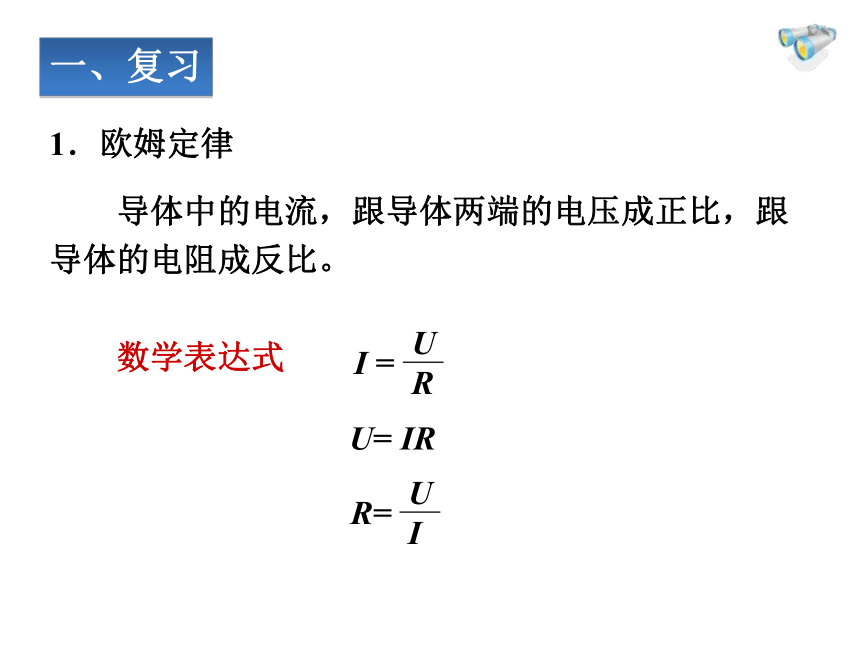

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1．欧姆定律
　　数学表达式
一、复习
I =
U
R
R=
U
I
U= IR

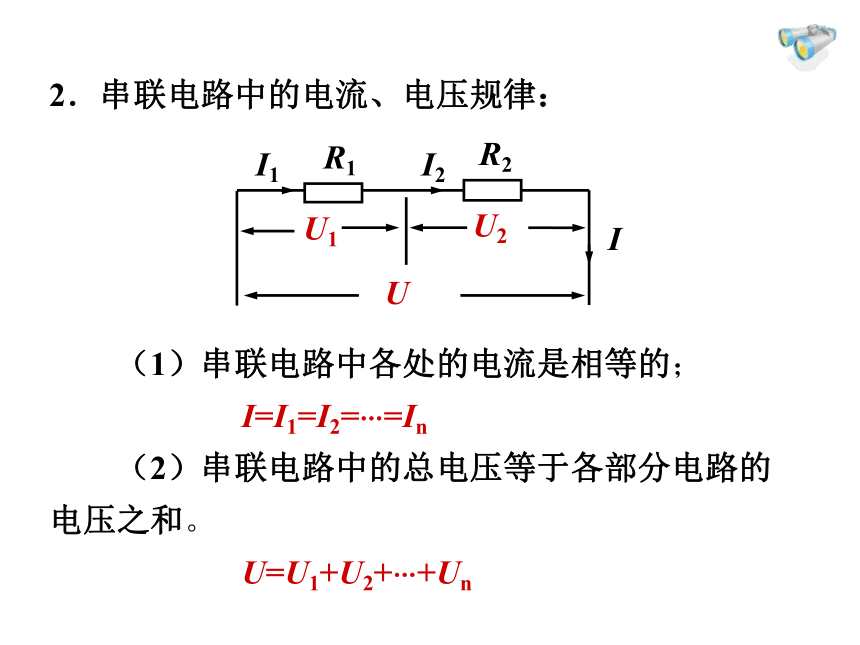

　　（1）串联电路中各处的电流是相等的；
I=I1=I2=…=In
　　（2）串联电路中的总电压等于各部分电路的电压之和。
U=U1+U2+…+Un
2．串联电路中的电流、电压规律：
R2
U
I
R1
U1
U2
I2
I1
I1
I
I2
R2
R1
U

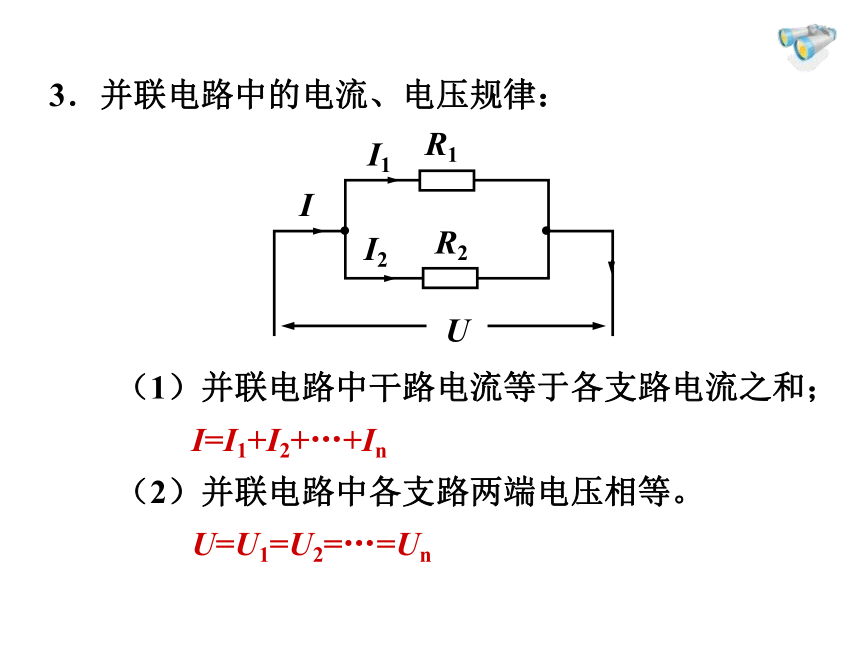

　　（1）并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
　　（2）并联电路中各支路两端电压相等。
U=U1=U2=…=Un
3．并联电路中的电流、电压规律：

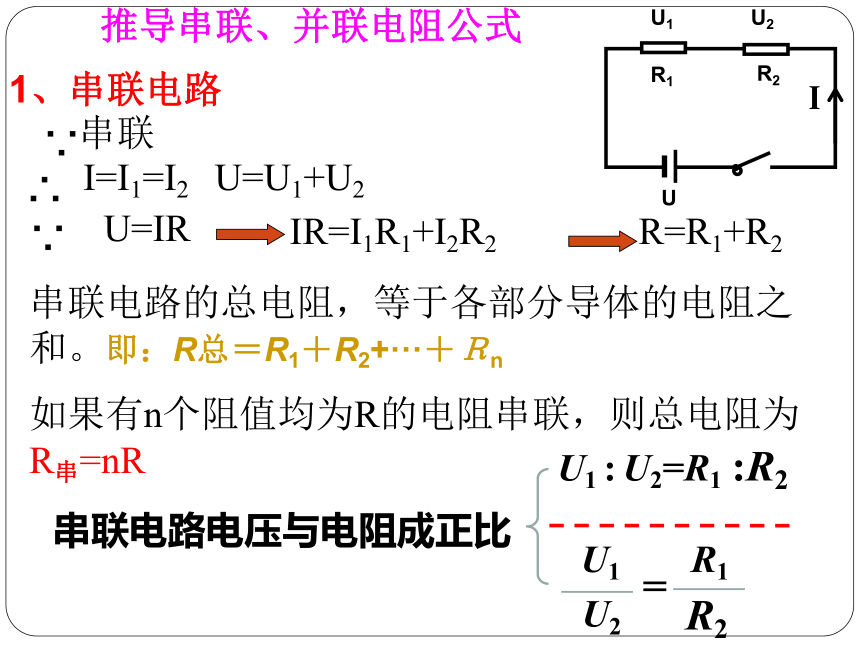

推导串联、并联电阻公式
R1
R2
I
U1
U2
U
IR=I1R1+I2R2
R=R1+R2
串联
∵
I=I1=I2 U=U1+U2
∴
∵
U=IR
如果有n个阻值均为R的电阻串联，则总电阻为
R串=nR
串联电路电压与电阻成正比
U1 : U2=R1 :R2
=
U1
U2
R1
R2
1、串联电路
串联电路的总电阻，等于各部分导体的电阻之和。即：R总＝R1＋R2+···＋Ｒn

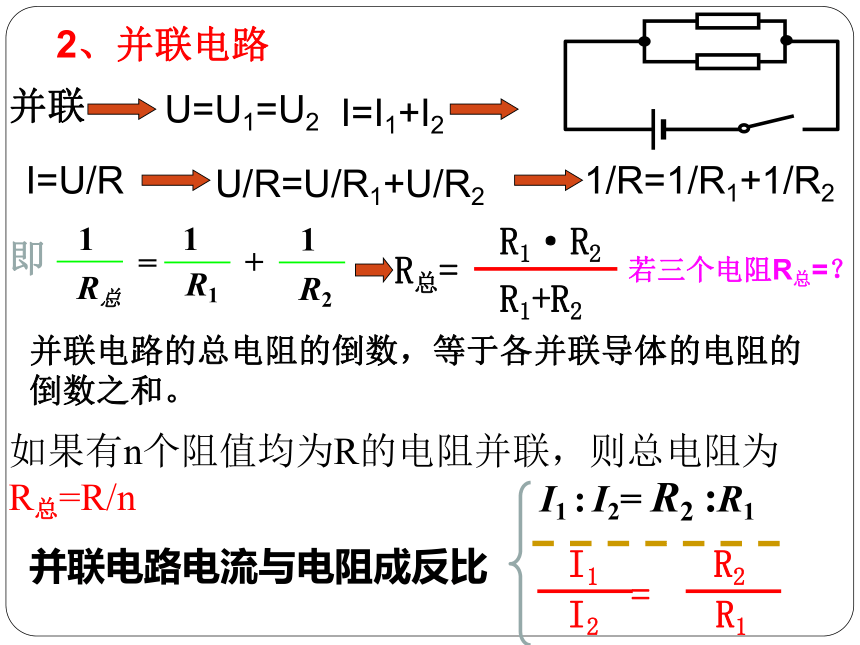

2、并联电路
U=U1=U2
I=I1+I2
并联
I=U/R
U/R=U/R1+U/R2
1/R=1/R1+1/R2
并联电路的总电阻的倒数，等于各并联导体的电阻的倒数之和。
R总=
R1·R2
R1+R2
R2
1
R1
1
R总
1
=
+
即
I1
I2
=
R1
R2
I1 : I2= R2 :R1
并联电路电流与电阻成反比
若三个电阻R总=？
如果有n个阻值均为R的电阻并联，则总电阻为
R总=R/n

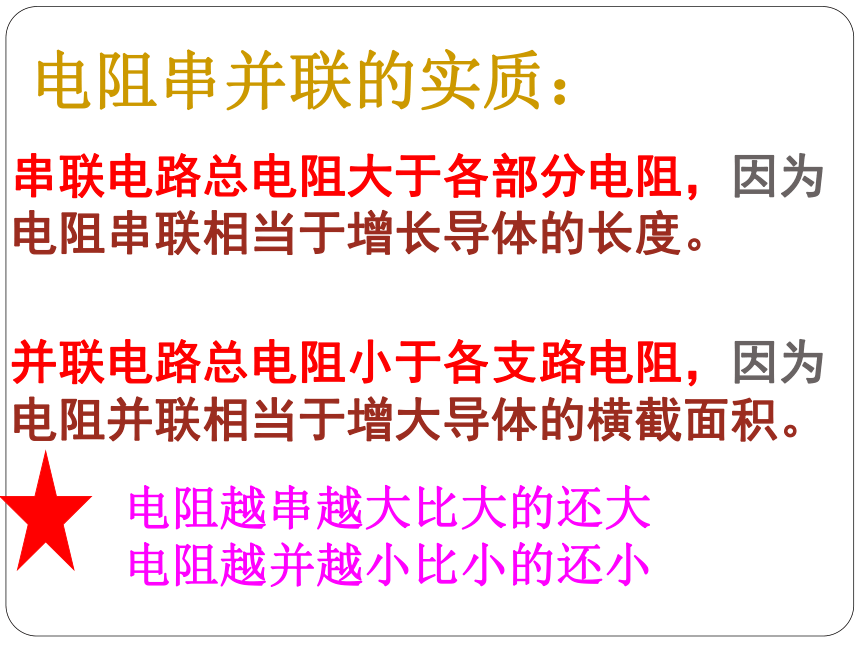

并联电路总电阻小于各支路电阻，因为电阻并联相当于增大导体的横截面积。
电阻越串越大比大的还大
电阻越并越小比小的还小
串联电路总电阻大于各部分电阻，因为电阻串联相当于增长导体的长度。

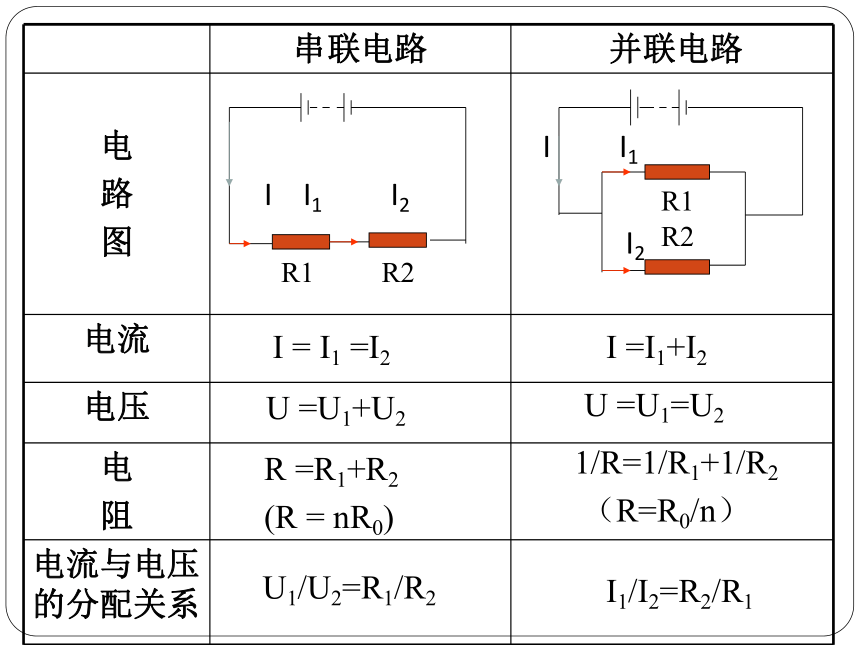

电阻串并联的实质：
串联电路
并联电路
电
路
图


I I1 I2
I I1
I2
电流
电压


电
阻

电流与电压的分配关系

R1
R2
R1
R2
I = I1 =I2
I =I1+I2
U =U1+U2
U =U1=U2
R =R1+R2
(R = nR0)
1/R=1/R1+1/R2
（R=R0/n）
U1/U2=R1/R2
I1/I2=R2/R1

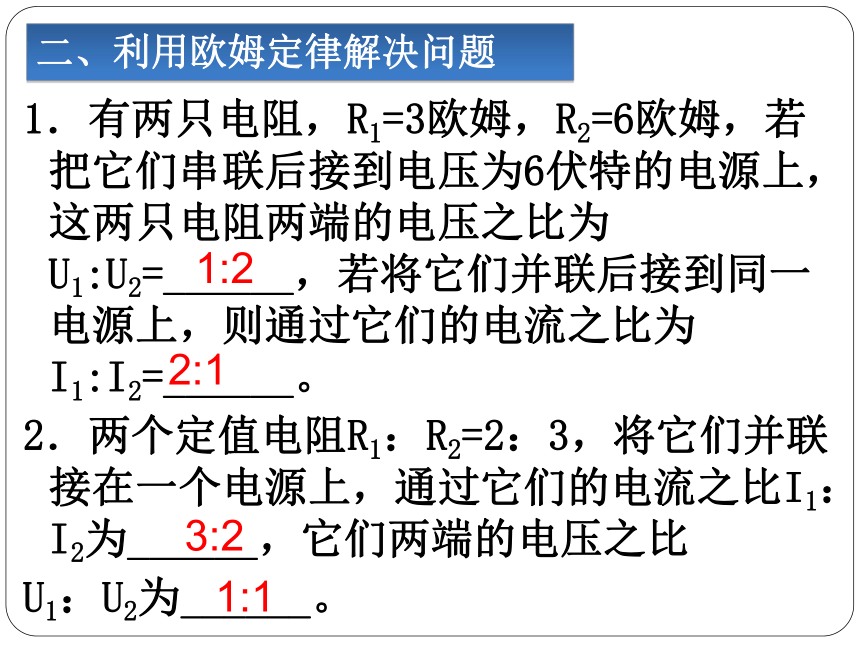

1．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1:U2=______，若将它们并联后接到同一电源上，则通过它们的电流之比为I1:I2=______。
2．两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流之比I1：I2为______，它们两端的电压之比
U1：U2为______。
二、利用欧姆定律解决问题
1:2
2:1
3:2
1:1

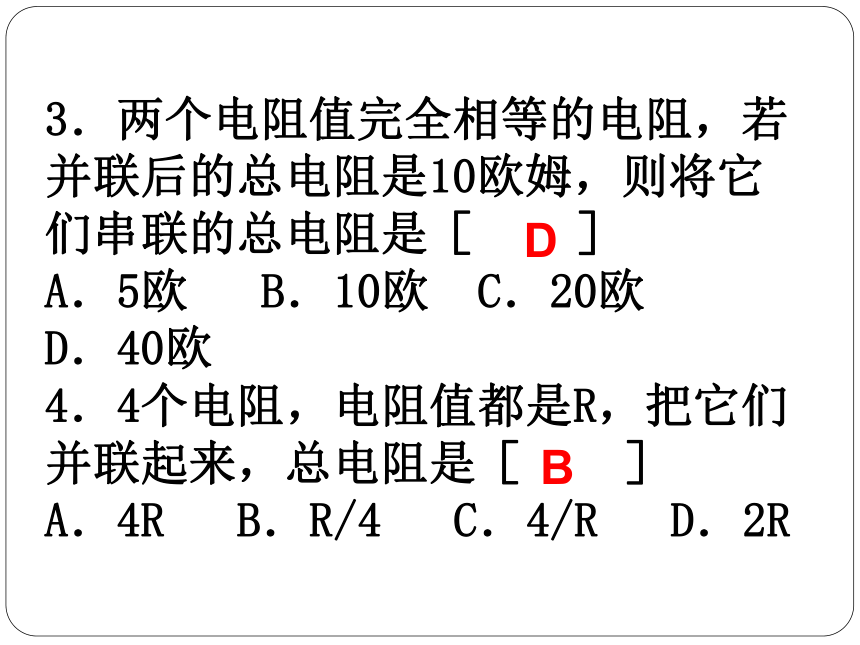

3．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ ］
A．5欧　 B．10欧　C．20欧　D．40欧
4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［ ］
A．4R　 B．R/4　 C．4/R　 D．2R
D
B

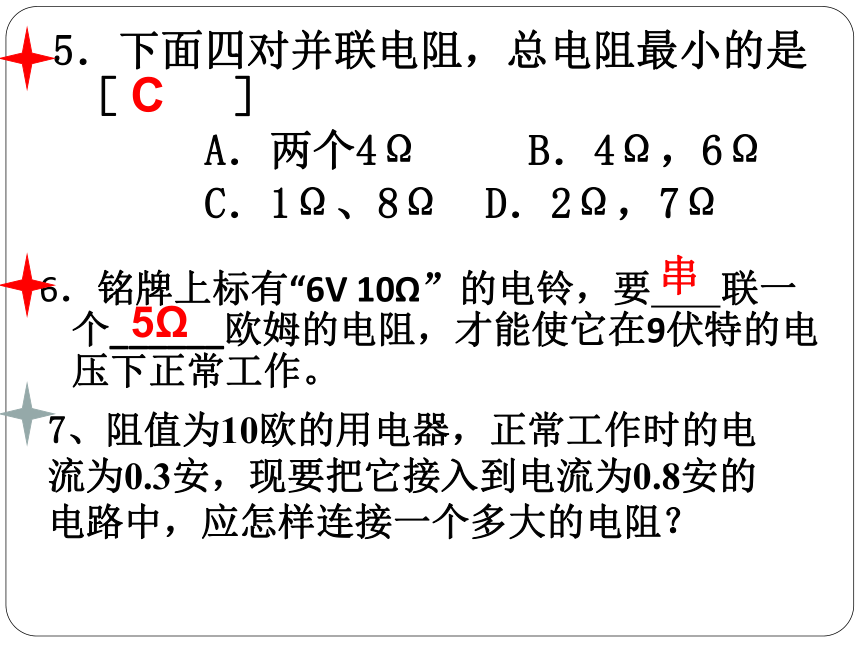

5．下面四对并联电阻，总电阻最小的是 ［ ］
A．两个4Ω 　 B．4Ω，6Ω
C．1Ω、8Ω D．2Ω，7Ω
6．铭牌上标有“6V 10Ω”的电铃，要 联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
7、阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？
C
串
5Ω

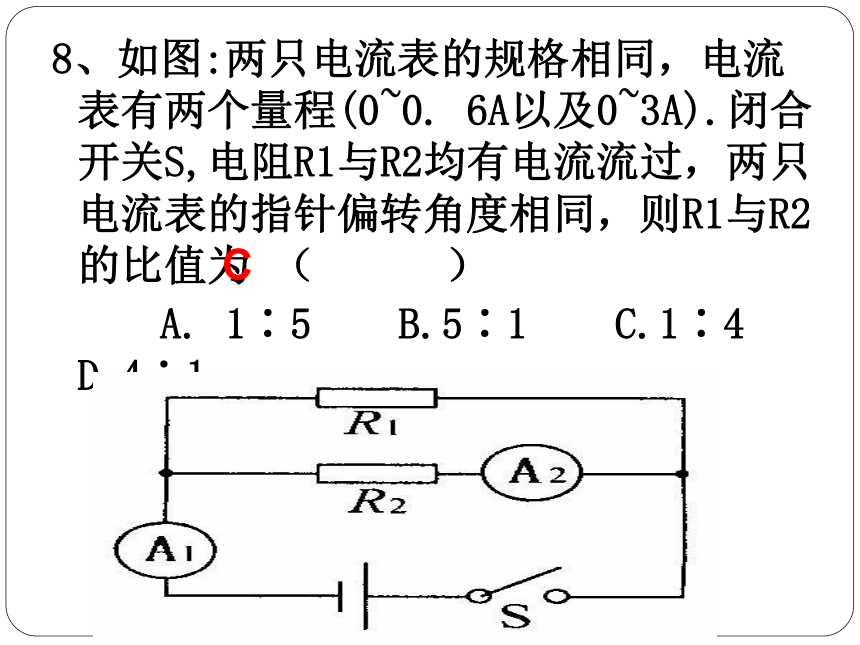

8、如图:两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为 （ ） 　　　　　　　
A. 1∶5 B.5∶1 C.1∶4 D.4∶1
C
9、如图所示的电路中，R1=6欧，R2=12欧。当开关S闭合后，Al、A2的读数之比为 （ ）
A． 3：1 B． 2：3
C， 1：3 D． 2：1
A
10、如图所示电路，电源电压保持不变，若变阻器滑片P向左滑动时，则 ( )
A. V1表示数增大，V2表示数增大，A表示数减小
B. V1表示数减小，V2表示数增大，A表示数减小
C. V1表示数增大，V2表示数减小，A表示数增大
D. V1表示数减小，V2表示数减小，A表示数增大
V1
V2
A
R1
P
R2
c
11、如图所示:电源电压保持不变。当开关S断开，甲、乙两表为电流表时，两表的示数之比为3∶5，当开关S闭合，甲、乙两表为电压表时，两表示数之比为( )
A．2∶5 B．3∶2
C．5∶2 D．5∶3
　　例1 如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？
解析:
　　∵ 灯L1和灯L2并联
　　∴ I = I1 + I2
　　　 I1 = I - I2 = 4.5 A -0.9 A = 3.6 A
　　 而 U1 = U2 =U= 36 V
L2
I2
I
36 V
L1
I1
二、利用欧姆定律解决问题
例题分析
　　∴
R1=　　=　　 　= 10 Ω
U1
I1
36 V
3.6 A
　　例2．如图所示，R2=20 Ω，电流表的示数为
0.6 A，电压表的示数为12 V。求（1）R1的阻值；
　　（2）并联电路总电流I ；
　　（3）并联电路总电阻R。
解：（1）
　　（2）
　I=I1+I2=0.6 A+0.4 A=1 A
　　（3）
R2
R1
A
V
12 V
拓展知识：两个电阻并联时，总电阻小于任一电阻。
R1 =　　=　　　= 20 Ω
U
I1
12 V
0.6 A
I2 =　　=　　　= 0.4 A
U
R2
12 V
30 Ω
R=　　=　　　 = 12 Ω
U
I
12 V
1 A
Rx
V
　　电路图
　　例3．实验室中如果没有电流表，只有电压表。如何测量未知电阻？
R0
V
　　因为Rx和R0串联 ，所以
　　测电阻的原理
=
U0
R0
Ux
Rx
Rx=
U0
I0
R0
　　实验步骤
　　（1）按电路图连接电路，并将电压表指针调零；
　　（2）闭合开关S测出Rx两端电压为Ux；
　　（3）断开开关S，将电压表接到R0两端，闭合开关测出R0两端电压U0；
　　（4）断开开关整理实验器材。
Rx
V
R0
V
　　电路图
R0
Ix
I0
A
Rx
A
　　例4．实验室中如果没有电压表，只有电流表。如何测量未知电阻？
　　因为Rx和R0并联
　　测量原理
　　∴ IxRx =I0 R0
Rx=
I0
Ix
R0
　　实验步骤：
　　（1）将电流表指针调零，按电路图连接电路；
　　（2）闭合开关，记录电流表R0的电流为I0 ；
　　（3）断开开关，将电流表接到Rx的支路并记录电流表的示数为 Ix ；
　　（4）断开开关整理实验器材。
R0
Ix
I0
A
Rx
A
R1一定
　　例5．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
分析：
＿＿＿＿；
示数变大
V2
V1
A
示数变小
＿＿＿＿；
＿＿＿＿。
R2 ↑→ R ↑→I↓= I1 ↓ = I2
U1 ↓
U2 ↑
U不变
A
R1
R2
S
P
V2
V1
示数变小
　　求解电路计算题的步骤
　　（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
　　（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
　　（3）每一步求解过程必须包括三步：
　　写公式——代入数值和单位——得出结果。
课堂小结
A
R1
R2
v
1、如图所示的电路中电源电压保持不变，R3＝5 Ω，当开关S1、S2都断开时，电流表的示数为0.6A，电压表示数是6V，S1、S2都闭合时，电流表示数为1A，求R1、R2的阻值？
A
v
R1
R3=5Ω
S1、S2都断开时
S1、S2都闭合时
V
A
R1
R2
R3
S1
S2
A
v
R1
R3=5Ω
A
R1
R2
v
解：当S1,S2断开时，R1,R3串联
当S1,S2闭合时，R1,R2并联
变化前后的不变量
答：R1的阻值为10Ω，R2的阻值为90 Ω。
2、有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：
（1）灯泡L2两端的电压
（2）电路中的电流
（3）两个灯泡的电阻
3、 如图所示电路，R1=7Ω,R2=3Ω,当S闭合时，电压表的示数为21V，当S断开时，电压表的示数为14V。求R3的阻值。
8. 在如图所示的电路中，闭合开关S，电流表A1、A2的示数之比为I1：I2=2：1，则电阻之比为R1：R2=________，电流表A1、A3
的示数之比为I1：I3=
_________。
1：2
2：3
连接中考
1. 如今已是电气化时代，小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器，家庭电路的总电阻__________。（选填“变大”或“变小”）
变小
基础巩固题
2. 两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_______Ω，电源电压最多为________V；若将它们并联时干路电流最大是_______A。
15
9
1.5
基础巩固题
3.如图所示，V1、V2是两个相同的双量程电压表（量程为“0～3V”和“0～15V”）。当电路正常工作时，两表指针偏转角度相同，则电压
表V2所用的量程是_________，
灯L1与灯L2的电阻之比R1：R2=
________。
0～15V
1：4
基础巩固题
4. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3。此时灯L1和L2的电阻之比为（　　）
A．1：3 B．3：1
C．3：4 D．4：3
A
基础巩固题
5. 如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“-”，“0.6”，“3”），闭合开关后，调节滑片P。使两电流表指针所指位置相同。下列说法正确的是（　）
A．电流表A1与A2的示数之比为1：4
B．通过R0与R1的电流之比为4：1
C．R0与R1两端的电压之比为1：4
D．R0与R1的阻值之比为4：1
D
甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω。现输电线在某处发生了短路，为确定短路位置，抢修员进行了如下操作：在甲地利用电源（电压恒为6V）、定值电阻R0（阻值为20Ω）、电压表（量程为0～3V）以及开关等与输电线组成了一个检测电路（如图所示，电压表未画出）：闭合开关后，电压表示数为2V；解答如下问题：
（1）根据题意判定电压表的连接位置，将它接入检测电路；
（2）计算出短路位置离甲地的
距离。
能力提升题
（2）解：由题知，闭合开关后，电压表示数为2V，即U线=2V，由串联电路的电压特点可得，电阻R0两端的电压：U0=U-U线=6V-2V=4V，因串联电路的电流处处相等，则电路中的电流：
由 可得，甲地到短路位置两输电线的总电阻：
?
根据题意可得，甲地到短路位置两输电线的总长度：
因两条输电线是并排架设的，所以短路位置离甲地的距离：
