电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？

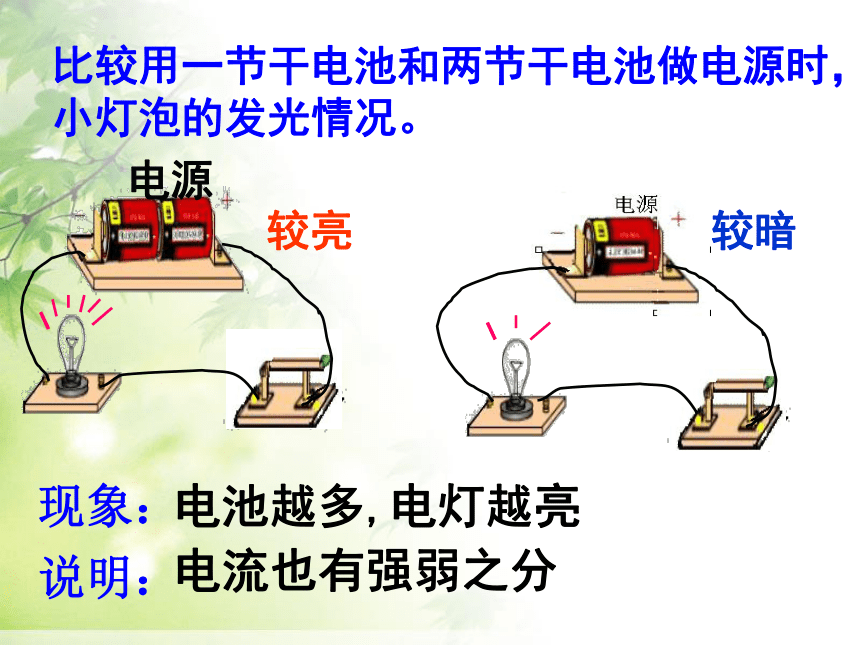

比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。
电源
较亮
较暗
现象：
电池越多,电灯越亮
说明：
电流也有强弱之分
一、电流的强弱
1、电流：表示电流强弱的物理量，符号 I
2、单位：安培，符号 A
毫安(mA)、微安（?A）
3、换算关系：
1A＝103 mA 1mA＝103 ?A
1A=106 ?A

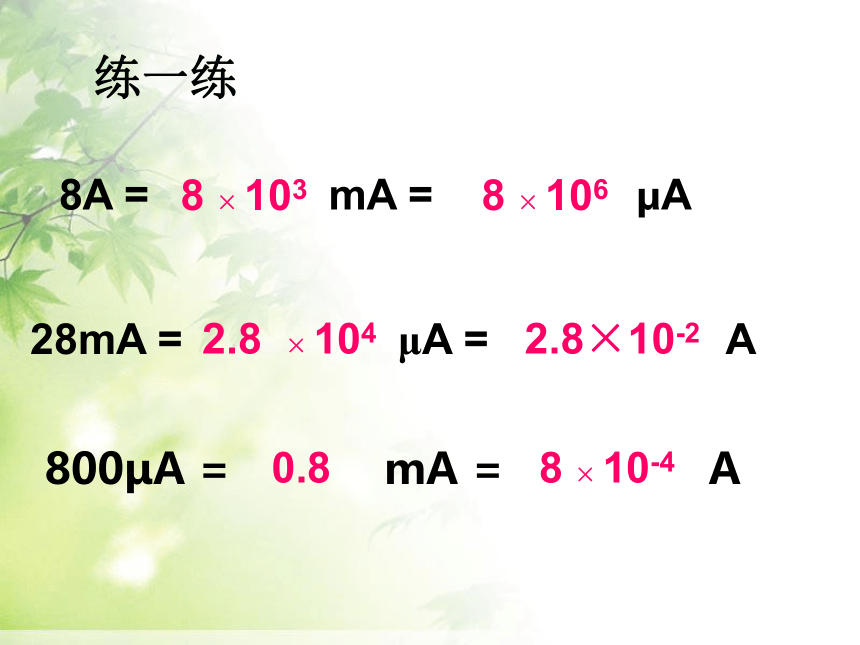

练一练
8A = mA = ?A
28mA = μA = A
800μA = mA = A
8 × 103
8 × 106
2.8 × 104
2.8×10-2
0.8
8 × 10-4
法国物理学家
安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。

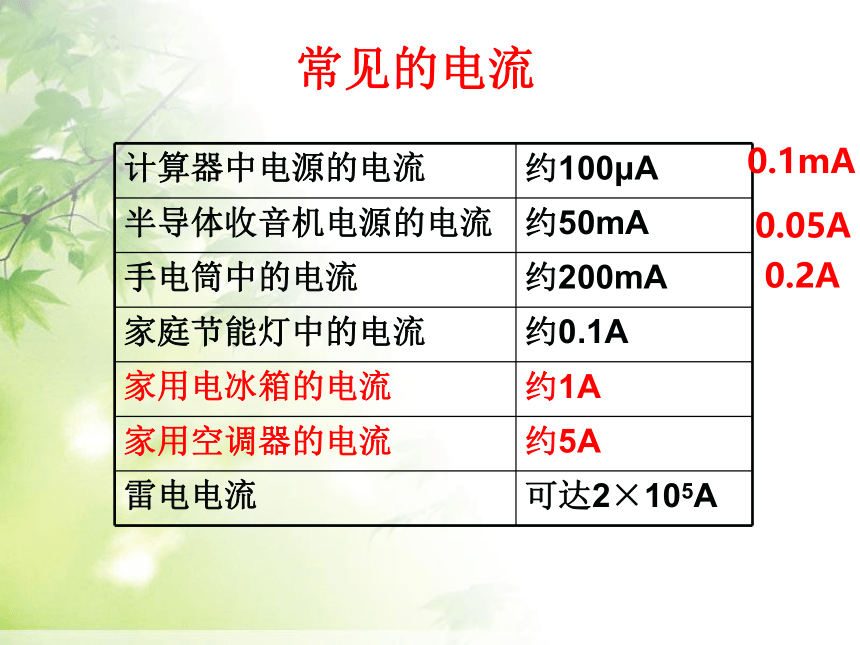

常见的电流
计算器中电源的电流
约100μA
半导体收音机电源的电流
约50mA
手电筒中的电流
约200mA
家庭节能灯中的电流
约0.1A
家用电冰箱的电流
约1A
家用空调器的电流
约5A
雷电电流
可达2×105A
0.1mA
0.2A
0.05A

手机：待机15~50mA、

电冰箱 1A
电子表 1.5~2 μA
立式空调 5A
电饭煲 3.2~4.5A
高压输电 200A
（电流表又叫安培表）

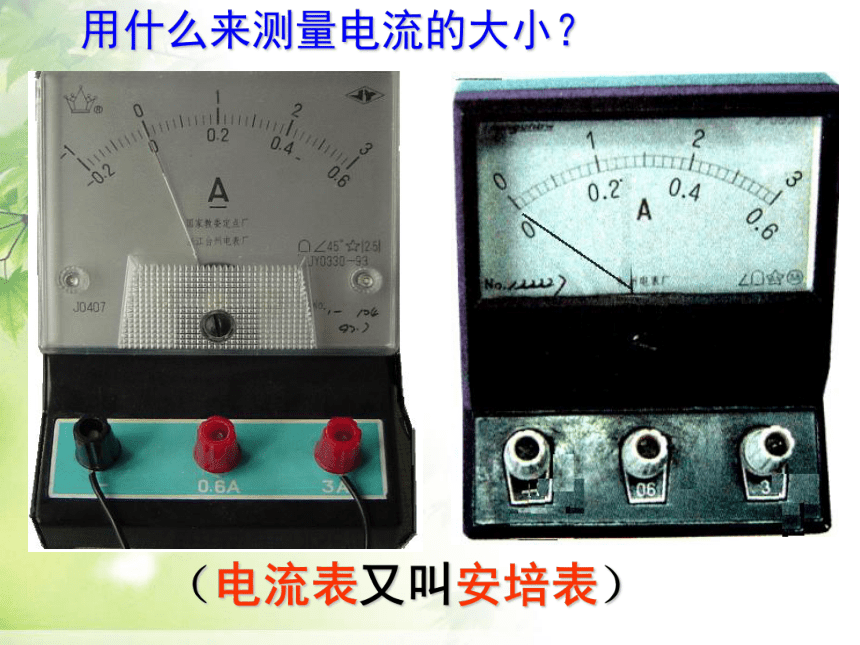

用什么来测量电流的大小？
A
符号：

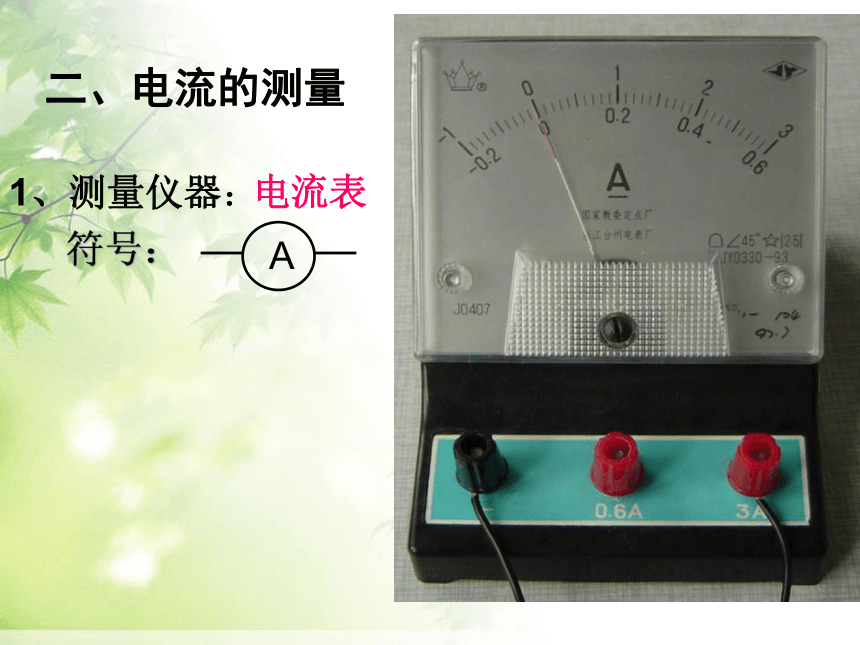

二、电流的测量
1、测量仪器：
电流表
刻度盘
单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
认识电流表

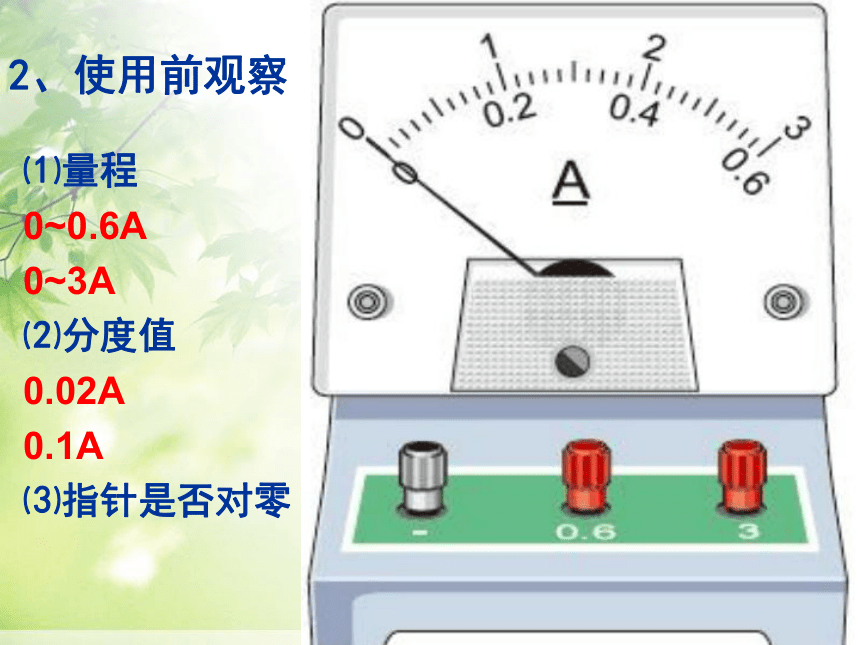

2、使用前观察
⑴量程
0~0.6A
0~3A
⑵分度值
0.02A
0.1A
⑶指针是否对零
　　请读出下列电流表的示数。
0.58 A
1.4 A
练一练
使用电流表时，要遵守什么样的规则呢？
3、电流表的使用规则
⑴、电流表必须串联在被测电路中
3、电流表的使用规则
⑵、使电流从电流表的“＋”接线柱流入, 从“－”接线柱流出，
否则指针会反转。
⑶、正确选择量程,先用大量程试触
⑷、绝对不允许把电流表直接连到电源两极，会造成短路
电流表相当于一根导线
3、电流表使用规则
⑴电流表必须串联正确选择量程，先最大量程试触在被测电路中
⑵使电流从电流表的“＋”接线柱流入, 从“－”接线柱流出，否则指针会反转。
⑶正确选择量程，先用最大量程试触
⑷绝对不允许把电流表直接连到电源两极。（相当于短路）
点击导线连接电路
连接电流表
实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。

1.指针反向偏转：
答：可能是正、负接线柱接反，应改接。
2.指针正向偏转过大：
答：这是量程选择偏小，应改接较大量程。
想一想
√
　　1．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
（图a)
(图b)
(图c)
4.下面图中都有哪些不合理的地方：
5.要求L1、 L2并联，如何测量通过灯L2的电流
练一练：
7.小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的来量程测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（ ）
A、2.1A B、0.42A
C、2.12A D、0.6A
B
例 以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
例 根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
1. 如图所示的电流表的读数为(　　)
A. 0.46 A　　B. 0.52 A C. 2.46 A D. 2.60 A
B
基础巩固题
2. 开关控制_________，电流表A1 测_________的电流，电流表A2 测_________的电流，再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
基础巩固题
3. 某同学在测通过灯泡的电流时,刚一“试触”就发现电流表的指针迅速摆动超过最大刻度,发生这种情况的原因可能是(　　)
A.电流表的“+”“-”接线柱接反了
B.灯泡的灯丝断了
C.电流表量程偏大
D.电流表量程偏小
D
基础巩固题
4. 连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
用电流表测量通过L2的电流,如图所示的是某同学的实物连接图,判断他的连线是否正确,有什么不妥。
① 开关闭合，电源两极直接用导线连接，形成电源短路;
② 电流表连接错了，测不出L2的电流；
③ 电流表“+”“-”接线柱接反，指针会反向偏转，将电流表损坏。
能力提升题
电流
定义：
表示电流强弱的物理量，用I表示
安培，简称安，用A表示
单位：
仪器：
连接方法
电流正入负出
串联在电路中
使用
A
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA ）
概念
测量
符号
电流表
