11.5《 练习使用多用电表 》练习题（1）-2020-2021学年人教版（2019）高中物理必修第三册word版含答案

11.5《
练习使用多用电表
》练习题（1）（附答案）

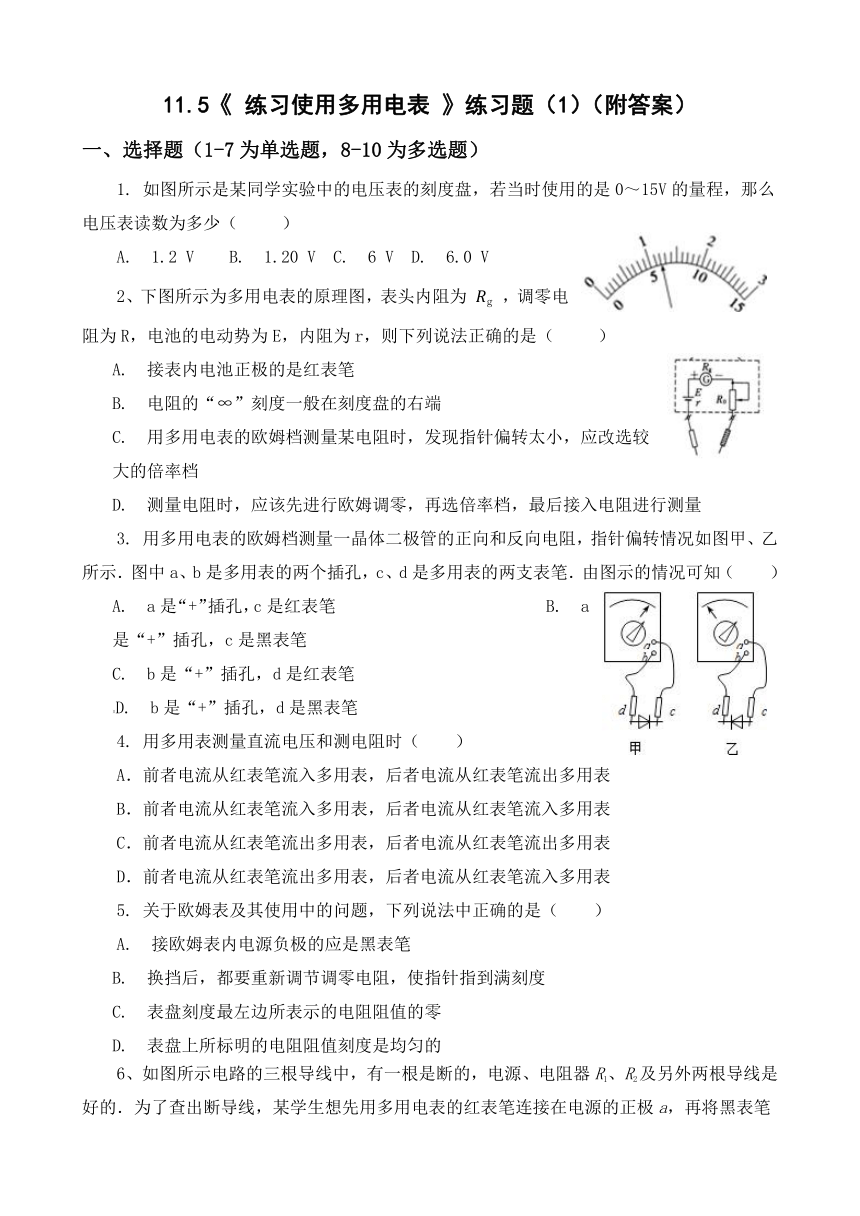

一、选择题（1-7为单选题，8-10为多选题）
1.
如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V的量程，那么电压表读数为多少（??
）
A.?1.2
V??B.?1.20
V?C.?6
V?D.?6.0
V
2、下图所示为多用电表的原理图，表头内阻为
，调零电阻为R，电池的电动势为E，内阻为r，则下列说法正确的是（
??）
A.?接表内电池正极的是红表笔
B.?电阻的“∞”刻度一般在刻度盘的右端
C.?用多用电表的欧姆档测量某电阻时，发现指针偏转太小，应改选较大的倍率档
D.?测量电阻时，应该先进行欧姆调零，再选倍率档，最后接入电阻进行测量
3.
用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（　　）
A.?a是“+”插孔，c是红表笔????????????B.?a是“+”插孔，c是黑表笔
C.?b是“+”插孔，d是红表笔??????????
D.?b是“+”插孔，d是黑表笔
4.
用多用表测量直流电压和测电阻时（
）
A．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表
B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表
C．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表
D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表
5.
关于欧姆表及其使用中的问题，下列说法中正确的是（　　）
A.?接欧姆表内电源负极的应是黑表笔??????????????
B.?换挡后，都要重新调节调零电阻，使指针指到满刻度
C.?表盘刻度最左边所表示的电阻阻值的零???????
D.?表盘上所标明的电阻阻值刻度是均匀的

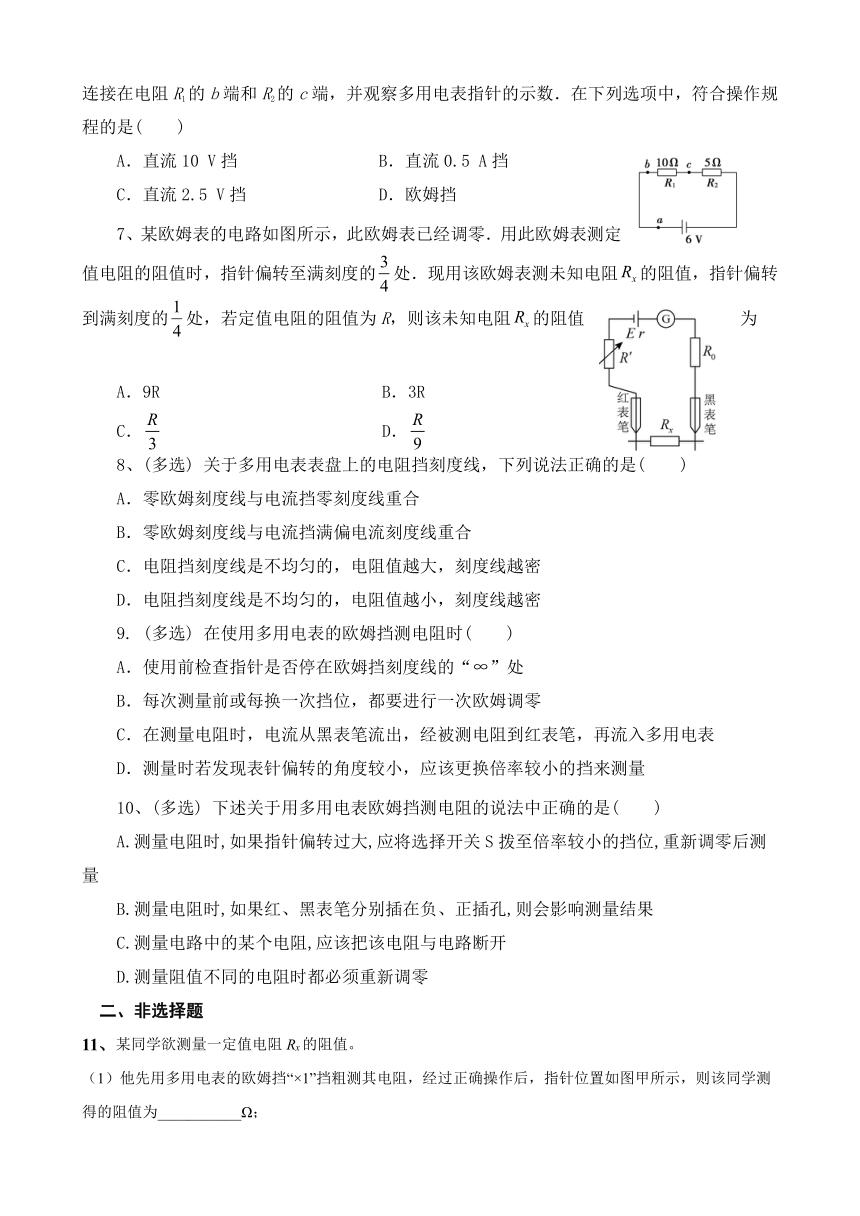

6、如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是(　　)
A．直流10
V挡　　　　　　
B．直流0.5
A挡
C．直流2.5
V挡
D．欧姆挡
7、某欧姆表的电路如图所示，此欧姆表已经调零．用此欧姆表测定值电阻的阻值时，指针偏转至满刻度的处．现用该欧姆表测未知电阻的阻值，指针偏转到满刻度的处，若定值电阻的阻值为R，则该未知电阻的阻值为
A．9R
B．3R
C．
D．
8、(多选)
关于多用电表表盘上的电阻挡刻度线，下列说法正确的是(　　)
A．零欧姆刻度线与电流挡零刻度线重合
B．零欧姆刻度线与电流挡满偏电流刻度线重合
C．电阻挡刻度线是不均匀的，电阻值越大，刻度线越密
D．电阻挡刻度线是不均匀的，电阻值越小，刻度线越密
9.
(多选)
在使用多用电表的欧姆挡测电阻时(　　)
A．使用前检查指针是否停在欧姆挡刻度线的“∞”处
B．每次测量前或每换一次挡位，都要进行一次欧姆调零
C．在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表
D．测量时若发现表针偏转的角度较小，应该更换倍率较小的挡来测量
10、(多选)
下述关于用多用电表欧姆挡测电阻的说法中正确的是(　　)
A.测量电阻时,如果指针偏转过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量
B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果
C.测量电路中的某个电阻,应该把该电阻与电路断开
D.测量阻值不同的电阻时都必须重新调零
二、非选择题
11、某同学欲测量一定值电阻Rx的阻值。
（1）他先用多用电表的欧姆挡“×1”挡粗测其电阻，经过正确操作后，指针位置如图甲所示，则该同学测得的阻值为___________Ω；
（2）该同学又用图乙所示电路精确测量其电阻。其中，电源电动势约为5V，内阻极小；滑动变阻器阻值范围为0～100Ω；定值电阻R1的阻值为10Ω；电阻箱R2的阻值范围为0～9999Ω；电压表V1的量程为1.0V内阻为400Ω；电压表V2的量程为5.0V，内阻约为4000Ω。为了把电压表V1的量程扩大到3.0V，需要把电阻箱的阻值调到________Ω；若电压表V1的读数为0.8V，电压表V2的读数为4.8V，则Rx=________Ω（最后结果保留3位有效数字）。
12、一同学学习了用多用电表测量电阻后，他将选择开关旋到欧姆挡的倍率“”挡，正确操作后测量某一电阻的阻值，得到表盘指针偏转的位置如图甲所示。请回答下列问题：
（1）为使这个电阻测得更准确些，应将选择开关旋到倍率________挡，在第二次测量前必须进行_______；
（2）经过重新调整后，他再次测量该电阻，得到表盘指针偏转的位置如图乙所示，则被测电阻的阻值_______。
13、如图甲是多用电表的简化电路图，已知表头G的满偏电流
，内阻
=200Ω，电源的电动势
，内阻
，定值电阻
，
。
（1）A插孔应接________表笔（选填“红”或“黑”）。
（2）选择开关接1时，指针指在图乙中所示位置，其读数为________；
（3）测量电阻时，需先进行欧姆调零，此时应将
的阻值调整为________
；
（4）选择开关接3时，其量程为________。
11.5《
练习使用多用电表
》练习题（1）（答案）
1、D
2、C
3、A
4、B
5、B
6、A
7、A
8、BC
9、ABC
10、AC
11、答案：12.0
800
10.1
【详解】
(1)[1]欧姆表读数需要估读，图甲读数为12.0Ω。
(2)[2]电压表V1的满偏电流为
要把电压表V1的量程扩大到3.0V，电阻箱需要分压2V，故电阻箱阻值需要调到
[3]当电压表V1的读数为0.8V时，Rx的电压为2.4V，流过Rx的电流为
所以
12、答案：
欧姆调零
150
【详解】
(1)[1][2]
偏角大则电阻小要用小挡位为×10，换档后要欧姆调零；
(2)[3]
欧姆表指针示数
15×10Ω=150Ω
13、答案：（1）红
（2）6.4mA
（3）49
（4）7V
【解析】(1)电流是从红表笔流入多用电表，所以A插孔应接红表笔。
(2)
选择开关接1时，电流表量程为
所以电流表读数为6.4mA。
(3)欧姆调零时，两表笔短接，电路中电流满偏，有
解得
(4)选择开关接3时，电表为电压表，其量程为
