11.5《 练习使用多用电表 》练习题（2）-2020-2021学年人教版（2019）高中物理必修第三册word版含答案

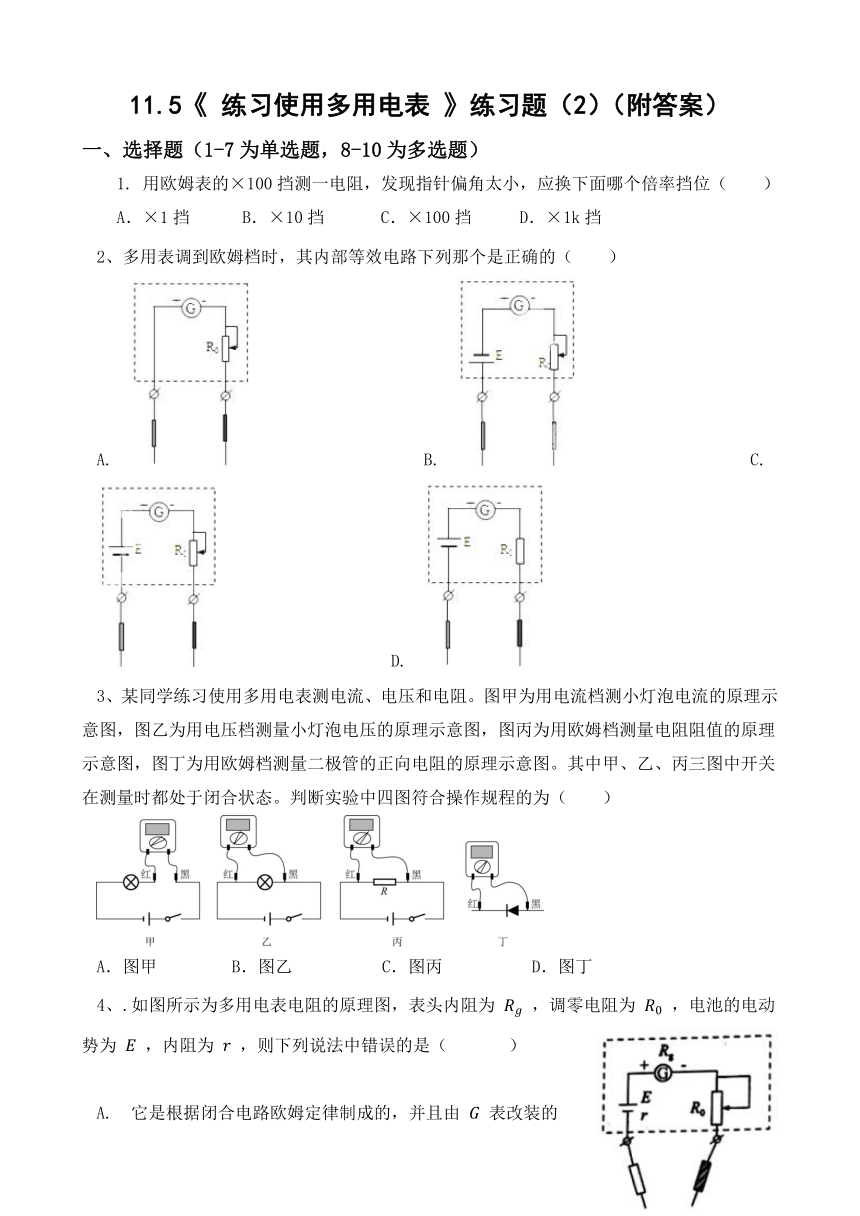

11.5《
练习使用多用电表
》练习题（2）（附答案）
一、选择题（1-7为单选题，8-10为多选题）
1.
用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（　　）
A．×1挡
B．×10挡
C．×100挡
D．×1k挡
2、多用表调到欧姆档时，其内部等效电路下列那个是正确的（　　）
A.???????????B.???????????C.???????????D.?
3、某同学练习使用多用电表测电流、电压和电阻。图甲为用电流档测小灯泡电流的原理示意图，图乙为用电压档测量小灯泡电压的原理示意图，图丙为用欧姆档测量电阻阻值的原理示意图，图丁为用欧姆档测量二极管的正向电阻的原理示意图。其中甲、乙、丙三图中开关在测量时都处于闭合状态。判断实验中四图符合操作规程的为（　　）
A．图甲
B．图乙
C．图丙
D．图丁
4、.如图所示为多用电表电阻的原理图，表头内阻为
，调零电阻为
，电池的电动势为
，内阻为
，则下列说法中错误的是（???
）
A.?它是根据闭合电路欧姆定律制成的，并且由
表改装的

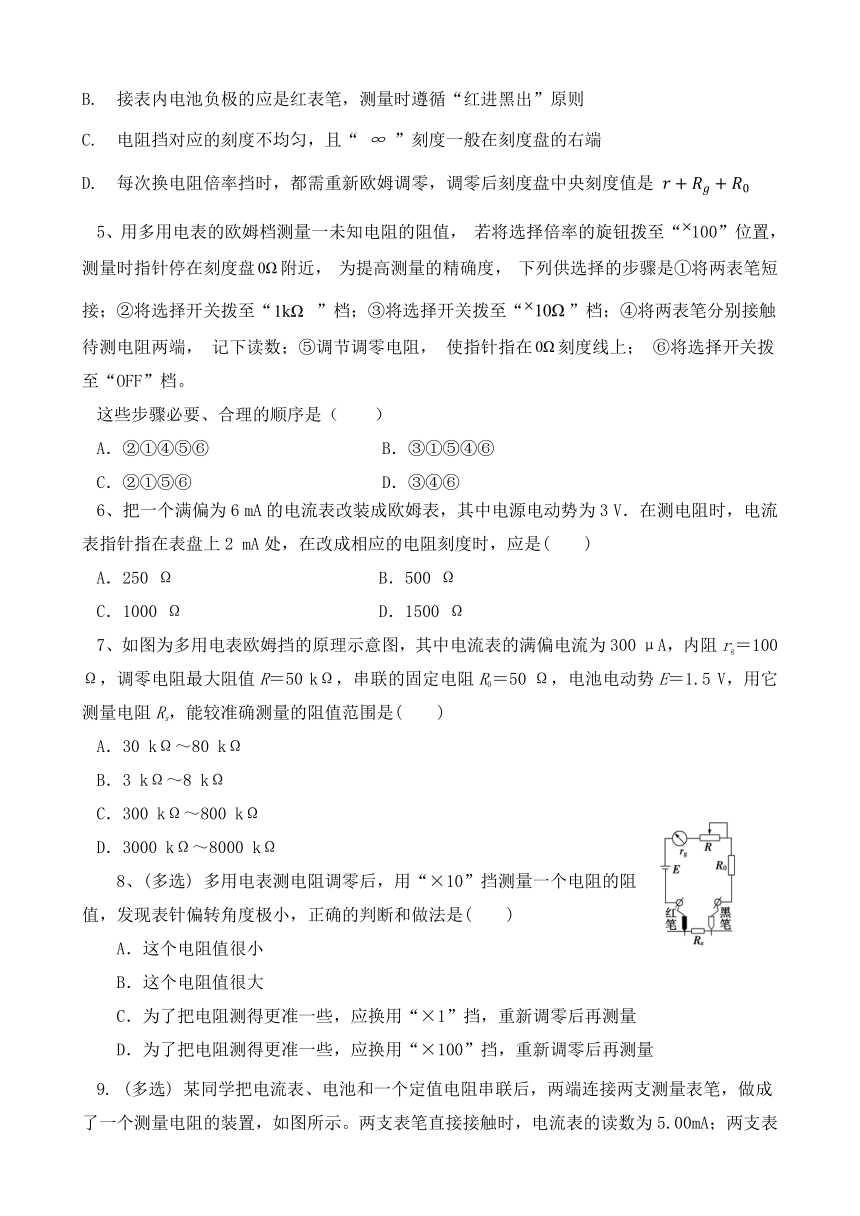

B.?接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则
C.?电阻挡对应的刻度不均匀，且“
”刻度一般在刻度盘的右端
D.?每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是
5、用多用电表的欧姆档测量一未知电阻的阻值，
若将选择倍率的旋钮拨至“100”位置，
测量时指针停在刻度盘附近，
为提高测量的精确度，
下列供选择的步骤是①将两表笔短接；②将选择开关拨至“
”档；③将选择开关拨至“”档；④将两表笔分别接触待测电阻两端，
记下读数；⑤调节调零电阻，
使指针指在刻度线上；
⑥将选择开关拨至“OFF”档。
这些步骤必要、合理的顺序是（　　）
A．②①④⑤⑥
B．③①⑤④⑥
C．②①⑤⑥
D．③④⑥
6、把一个满偏为6
mA的电流表改装成欧姆表，其中电源电动势为3
V．在测电阻时，电流表指针指在表盘上2
mA处，在改成相应的电阻刻度时，应是(　　)
A．250
Ω
B．500
Ω
C．1000
Ω
D．1500
Ω
7、如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300
μA，内阻rg＝100
Ω，调零电阻最大阻值R＝50
kΩ，串联的固定电阻R0＝50
Ω，电池电动势E＝1.5
V，用它测量电阻Rx，能较准确测量的阻值范围是(　　)
A．30
kΩ～80
kΩ
B．3
kΩ～8
kΩ
C．300
kΩ～800
kΩ
D．3000
kΩ～8000
kΩ
8、(多选)
多用电表测电阻调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是(　　)
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量
D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量
9.
(多选)
某同学把电流表、电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接接触时，电流表的读数为5.00mA；两支表笔与300W的电阻相连时，电流表的读数为2.00mA。下列选项正确的是（??
）
A.?若将电流表表盘刻度改为相应的电阻值，刻度不均匀且左疏右密
B.?用这个装置测小灯泡的阻值比小灯泡在正常电路的电阻小
C.?若将被测电阻位置换成一个电阻箱，改变电阻箱的阻值，电流表的示数也会发生变化，若作出
图像，图像是过原点的直线(
为电流表示数的倒数、Rx为电阻箱的阻值)
D.?若将被测电阻位置换成一个电阻箱，调节电阻箱的阻值当电流表的示数为2.5mA，此时电阻箱的阻值为这个装置的内阻
10、(多选)
图为一电路板的示意图，a、b、c、d为接线柱，a、d与220
V的交流电源连接，ab间、bc间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一电压表分别测得b、d两点以及a、c两点间的电压均为220
V，由此可知(　　)
A．ab间电路通，cd间电路不通
B．ab间电路不通，bc间电路通
C．ab间电路通，bc间电路不通
D．bc间电路不通，cd间电路通
二、非选择题
11、(1)参考多用电表面板完成下列填空：用多用电表测直流电流时，应把选择开关旋至________挡，并把多用电表________联接到被测电路中；若测直流电压，应把选择开关旋至________挡，并把多用电表与被测电路________联．测直流电压和直流电流时，都必须把红表笔接在________电势处，即电流从________表笔流进多用电表．
(2)图为一正在测量中的多用电表表盘．
①如果是用×10
Ω挡测量电阻，则读数为________Ω.
②如果是用直流10
mA挡测量电流，则读数为________
mA.
③如果是用直流5
V挡测量电压，则读数为________
V.
12、如图是一个多用表倍率为×100的欧姆挡内部电路示意图。电流表满偏电流6mA、内阻9Ω；电池电动势9V、内阻1Ω；变阻器R阻值0~2000Ω，在电路中还有一个保护电阻R0=490Ω。
（1）选择该档位后，测量前应________；
（2）欧姆表盘的中间刻度应标数字为________；
（3）当表内电池的电动势低于________V时，可导致该档位不可调零；
（4）若表内电池的电动势下降后仍可调零，但某次测量竟将实际阻值为400Ω标准电阻的阻值测成500Ω，分析可知表内电池的电动势等于________V。
13
、现有一个电学黑箱，有A、B、C、D四个接线柱，如图所示．若用多用电表的电压挡和电阻挡分别做三次测量，发现两接线柱间测量结果如下：UAB＝UAC＝UAD＝1.5
V；UBC＝UBD＝UCD＝0；RBC＝4
Ω，RBD＝3
Ω，RCD＝5
Ω.试判断箱内电路的最简结构(电阻无并联的情况)．
11.5《
练习使用多用电表
》练习题（2）（答案）
1、D
2、C
3、D
4、C
5、B
6、C
7、B
8、BD
9、BD
10、CD
11、答案：(1)直流电流　串　直流电压　并　高　红
(2)①60　②7.2　③3.60
12、【答案】
（1）欧姆调零
（2）15
（3）3
（4）7.2
【解析】(1)选择该档位后，测量前应欧姆调零；
(2)欧姆表的内阻为
因中值电阻等于内阻，则欧姆表盘的中间刻度应标数字为15；
(3)根据
当内阻最小时则
当表内电池的电动势低于3V时，可导致该档位不可调零；
(4)若表内电池的电动势下降后仍可调零，则
对标准表当测量500Ω电阻时电流为I，则
当电源电动势下降时测量400Ω的电阻时电流仍为I，则
联立以上各式可解得E′=7.2V
13、解析：由电压测量结果知，B、C、D三点电势相等，A点电势比它们高1.5
V，只有一节干电池，接线柱A应接电源正极，在B、C、D三点间无电池．
由电阻测量结果可知，B、C、D三个接线柱之间均有电阻，如图所示，由测量结果可知：R1＋R2＝4
Ω，R1＋R3＝3
Ω，R2＋R3＝5
Ω，解得：R1＝1
Ω，R2＝3
Ω，R3＝2
Ω.
