北师大版九年级物理 13.5家庭电路 教案

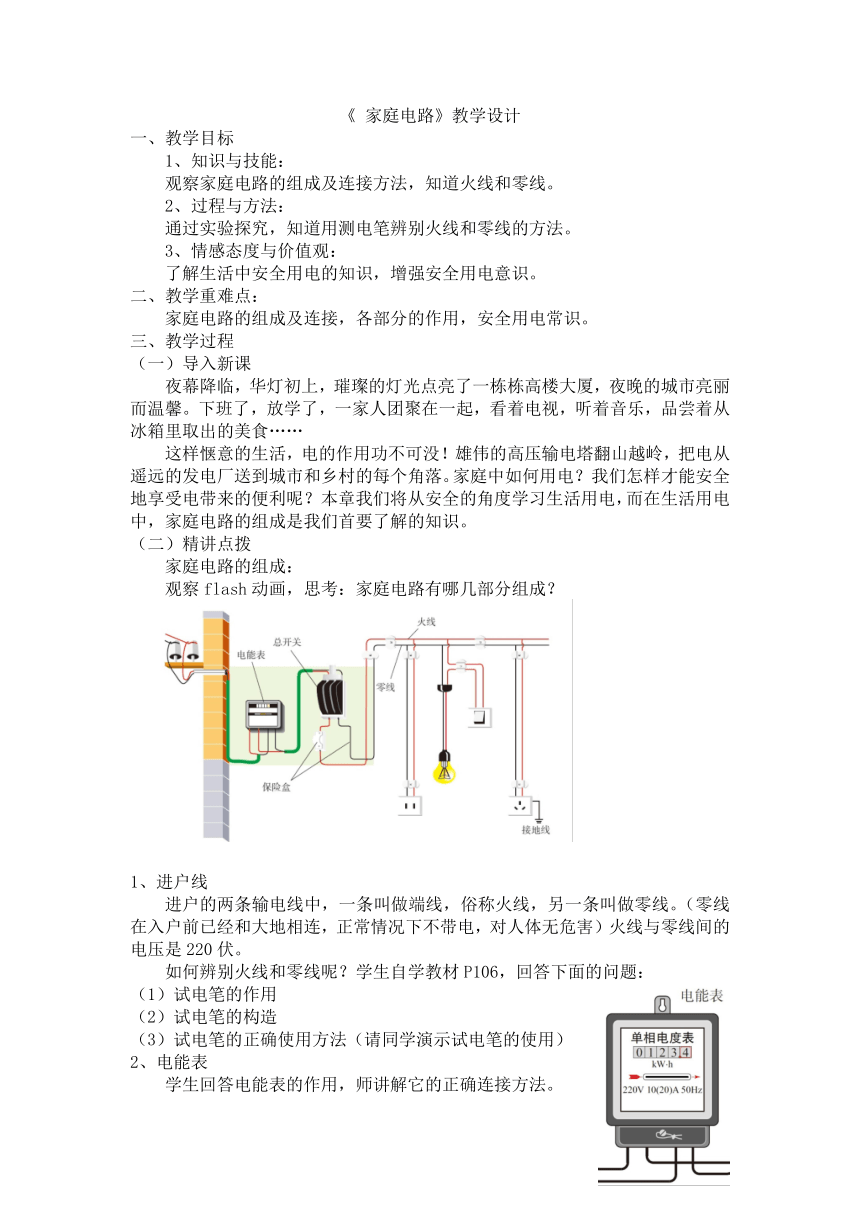

《 家庭电路》教学设计
一、教学目标
1、知识与技能：
观察家庭电路的组成及连接方法，知道火线和零线。
2、过程与方法：
通过实验探究，知道用测电笔辨别火线和零线的方法。
3、情感态度与价值观：
了解生活中安全用电的知识，增强安全用电意识。
二、教学重难点：
家庭电路的组成及连接，各部分的作用，安全用电常识。
三、教学过程
（一）导入新课
夜幕降临，华灯初上，璀璨的灯光点亮了一栋栋高楼大厦，夜晚的城市亮丽而温馨。下班了，放学了，一家人团聚在一起，看着电视，听着音乐，品尝着从冰箱里取出的美食……
这样惬意的生活，电的作用功不可没！雄伟的高压输电塔翻山越岭，把电从遥远的发电厂送到城市和乡村的每个角落。家庭中如何用电？我们怎样才能安全地享受电带来的便利呢？本章我们将从安全的角度学习生活用电，而在生活用电中，家庭电路的组成是我们首要了解的知识。
（二）精讲点拨
家庭电路的组成：
观察flash动画，思考：家庭电路有哪几部分组成？
1、进户线
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。（零线在入户前已经和大地相连，正常情况下不带电，对人体无危害）火线与零线间的电压是220伏。
如何辨别火线和零线呢？学生自学教材P106，回答下面的问题：
（1）试电笔的作用
（2）试电笔的构造
（3）试电笔的正确使用方法（请同学演示试电笔的使用）
2、电能表
学生回答电能表的作用，师讲解它的正确连接方法。
3、总开关
接下来是全户用电的总开关，当家庭电路需要修理时，必须断开总开关，这时室内全部电路就和外面的输电线断开，可以保证施工人员的安全。
从安全的角度考虑，强调总开关的正确接法。
4、保险装置
师介绍保险装置的作用、材料及注意事项。
（1）作用：电路中电流过大时，保险丝熔断，自动切断电路，
起到保护作用。
（2）材料：由电阻率较大、熔点较低的铅锑合金制成。
（3）注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
介绍新型保险装置——空气开关
5、用电器与零线、火线的接法
介绍灯座卡口和小灯泡的结构，从安全用电的角度，讲解灯泡的正确连接方法。
6、插座的接法
出示三孔插头和三孔插座，介绍插座（两孔和三孔）的正确接法，以及接地线的作用，增强学生的安全用电意识。
（三）当堂训练
1、家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是____联；开关和被控制的用电器是_____ 联；为了防止因漏而出现的触电事故，家用洗衣机的外壳一定要_______。
2、如图所示的三脚插座，与孔1相连的是（ ）
A. 零线 B. 火线
C. 地线 D. 以上三种线都可以
3、请你用笔画线代替导线将图14—3—2中的三孔插座正确连入电路。
4、测电笔是用来辨别火线和零线的，在使用测电笔时，用手接触笔尾的______，用笔尖接触导线，如果测电笔的氖管发光，则说明接触的是______线．
5、如图所示，试电笔的使用方法正确的是(　　)
6、如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安装错了的元件是(　　)
（四）课堂小结
学生回顾本节所学知识
（五）板书设计
第一节 家庭电路
家庭电路的组成
