15.1 电阻和变阻器 课件2021-2022学年沪科版物理九年级（共22张PPT）

(共22张PPT)
电阻和变阻器
主讲人:xxxx

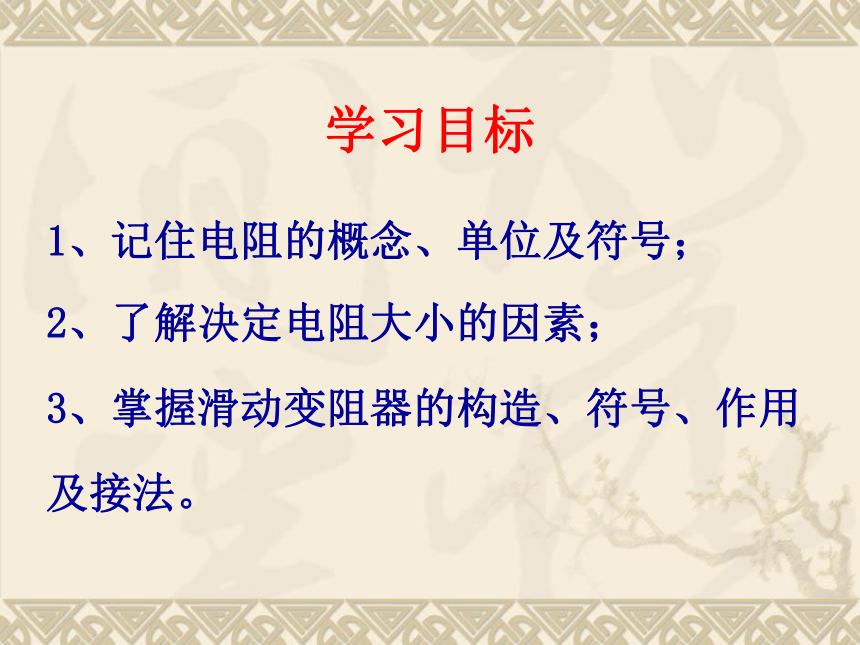

学习目标
1、记住电阻的概念、单位及符号；
2、了解决定电阻大小的因素；
3、掌握滑动变阻器的构造、符号、作用及接法。
大街上车太多就会发生堵塞

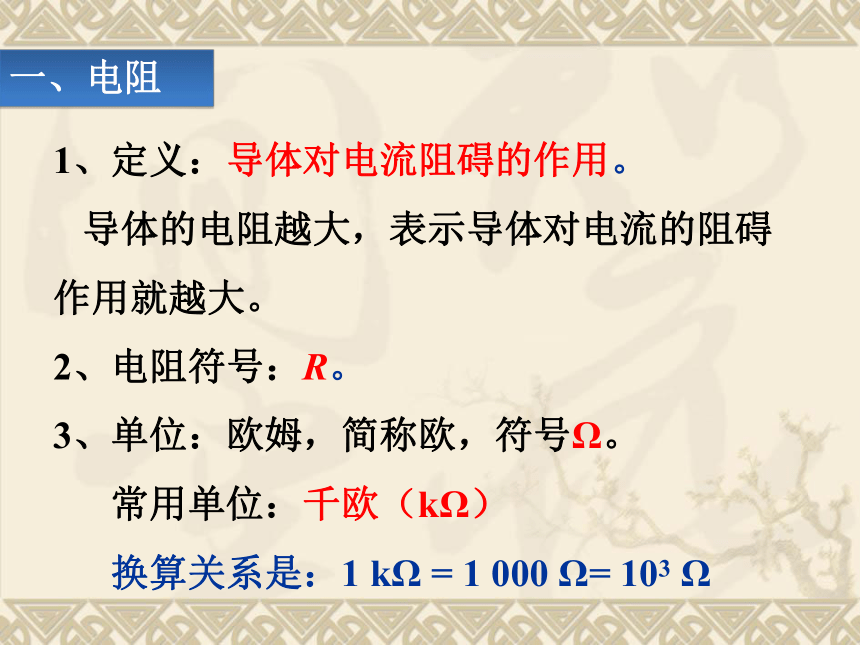

1、定义：导体对电流阻碍的作用。
导体的电阻越大，表示导体对电流的阻碍作用就越大。
2、电阻符号：R。
3、单位：欧姆，简称欧，符号Ω。
常用单位：千欧（kΩ）
　
换算关系是：1
kΩ
=
1
000
Ω=
103
Ω
一、电阻

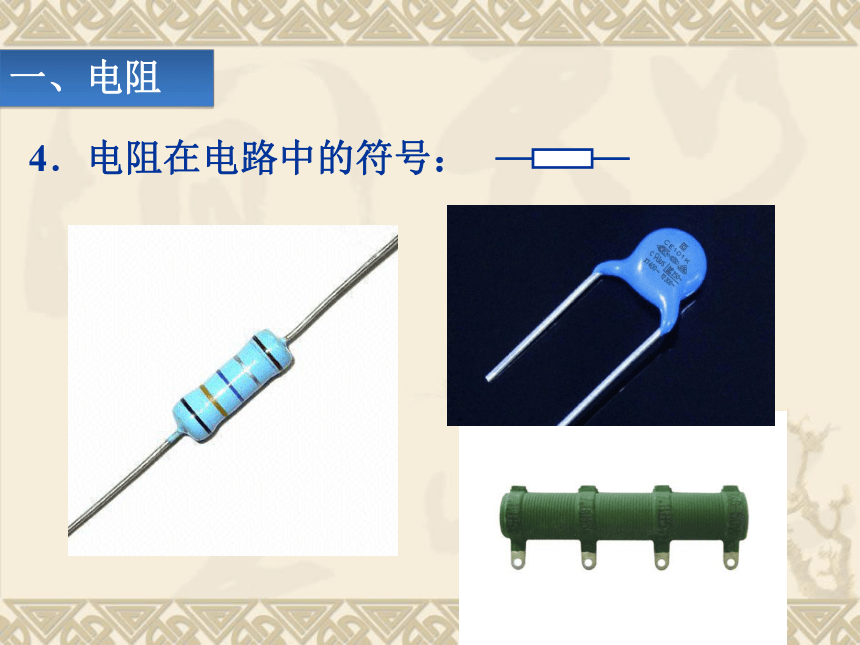

4．电阻在电路中的符号：
一、电阻

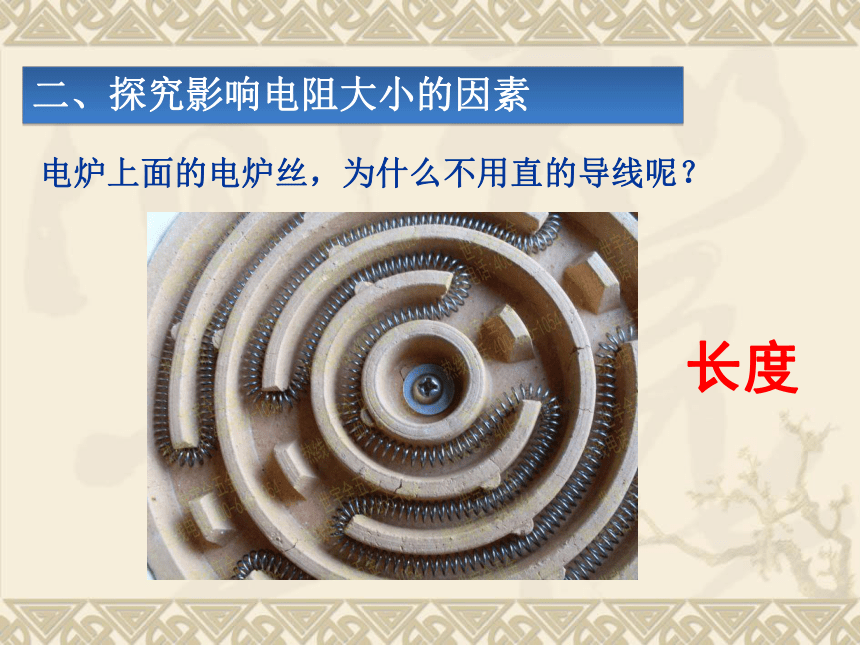

电炉上面的电炉丝，为什么不用直的导线呢？
二、探究影响电阻大小的因素
长度

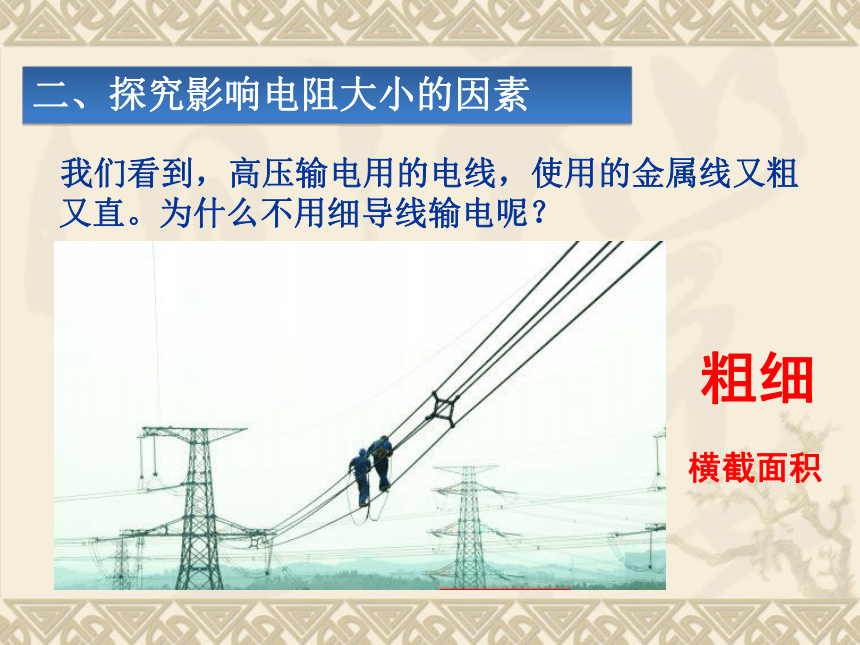

我们看到，高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢？
二、探究影响电阻大小的因素
粗细
横截面积

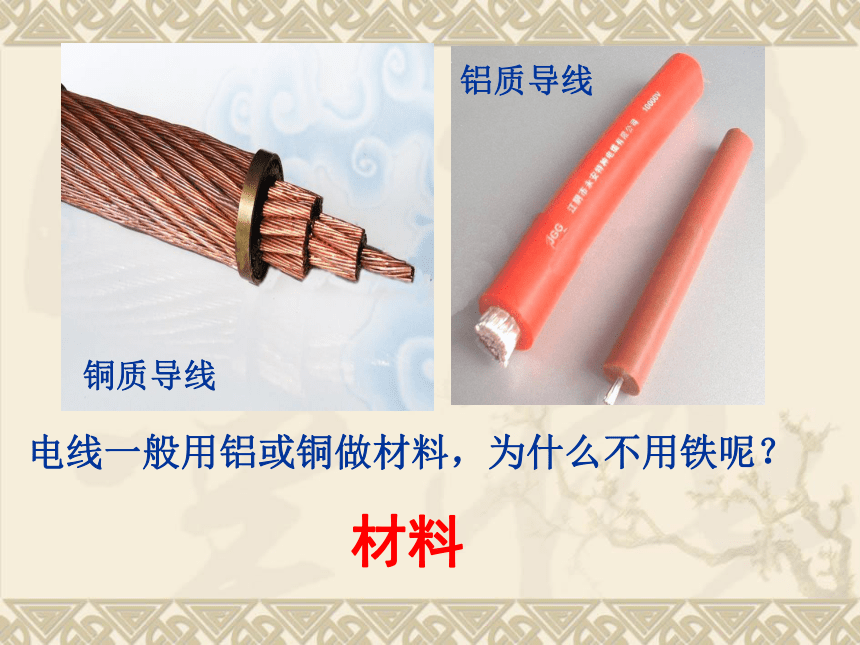

电线一般用铝或铜做材料，为什么不用铁呢？
铜质导线
材料
铝质导线

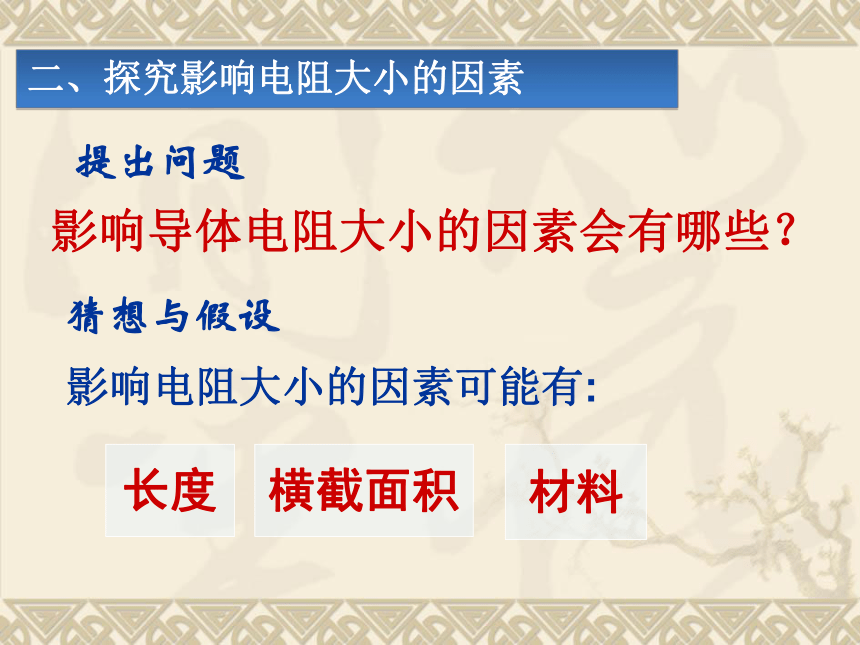

提出问题
影响导体电阻大小的因素会有哪些？
猜想与假设
影响电阻大小的因素可能有:
长度
横截面积
材料
二、探究影响电阻大小的因素
1、实验方法：
控制变量法
二、探究影响电阻大小的因素
2、通过比较
来比较电阻大小，电流越大，说明电阻越
。
电流大小
小
结论：
二、探究影响电阻大小的因素
导体的电阻的大小与导体的长度、横截面积和材料有关。
导体越长，电阻越大;
导体横截面积越小，电阻越大。
实验：电阻还与温度有关
灯丝
A
加热
二、探究影响电阻大小的因素
大多数导体来说，温度越高，导体电阻越大
这些元件是根据什么原理来工作的？
生活实例
变阻器
三、滑动变阻器
　1．工作原理：
改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
1、构造
滑片P
接线柱D
接线柱B
接线柱C
接线柱A
金属杆
瓷筒
支架
电阻线圈
观察滑动变阻器
三、滑动变阻器
　2．作用：
（1）通过改变电路中的电阻，从而改变电流。
（2）起保护电路的作用。
“20Ω”表示：电阻只能在0～20Ω之间变化
“2A”表示：通过变阻器的电流不能超过2A
铭牌
三、滑动变阻器
（2）结构示意图：
图示
（1）实物图：
三、滑动变阻器
P
P
P
P
(1)
(4)
(3)
(2)
正确的接法：上下各选用一个接线柱。
闭合开关前应使滑片滑到阻值最大处（距下接线柱最远），起到保护电路作用。
电路符号
三、滑动变阻器
四、电阻箱
