5.1透镜同步测试2021-2022学年人教版八年级上册物理 word版有答案

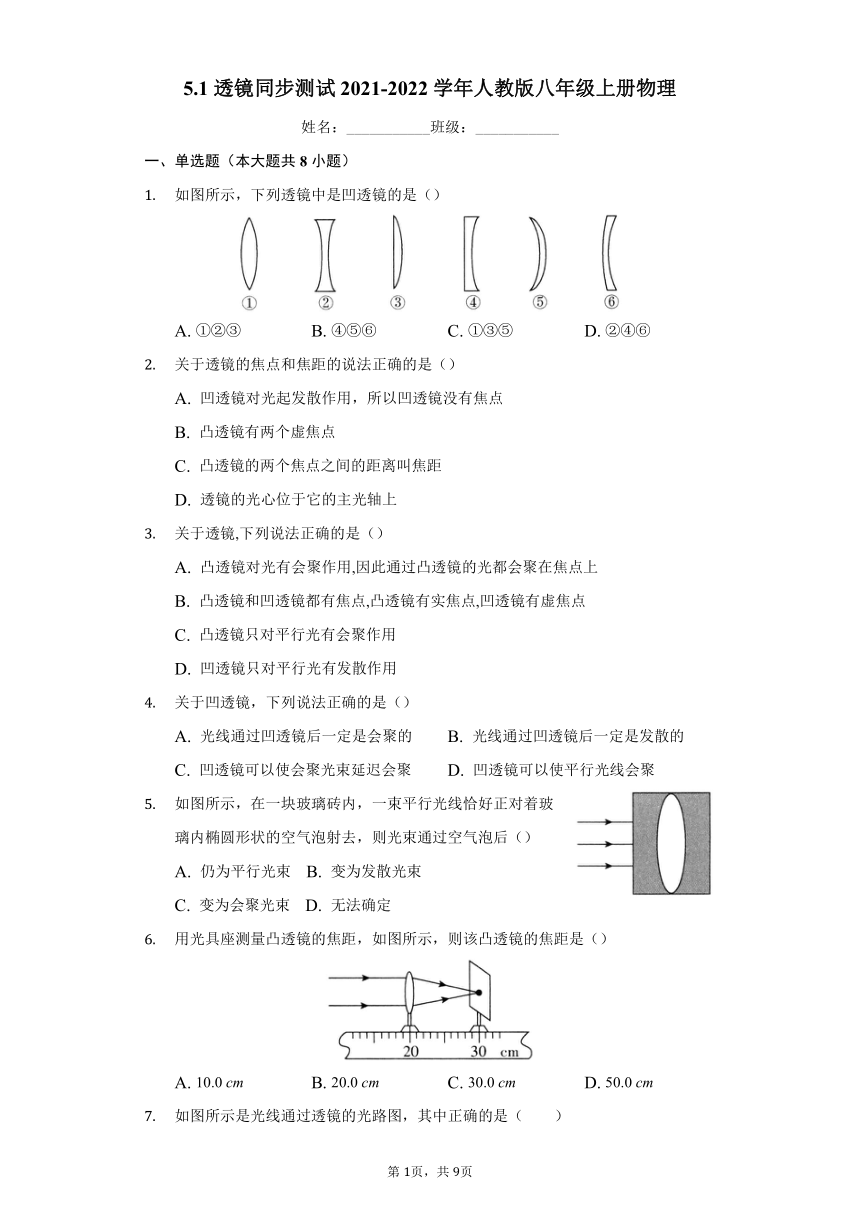

5.1透镜同步测试2021-2022学年人教版八年级上册物理
姓名：___________班级：___________
一、单选题（本大题共8小题）
1.
如图所示，下列透镜中是凹透镜的是（）
A.
①②③
B.
④⑤⑥
C.
①③⑤
D.
②④⑥
2.
关于透镜的焦点和焦距的说法正确的是（）
A.
凹透镜对光起发散作用，所以凹透镜没有焦点
B.
凸透镜有两个虚焦点
C.
凸透镜的两个焦点之间的距离叫焦距
D.
透镜的光心位于它的主光轴上
3.
关于透镜,下列说法正确的是（）
A.
凸透镜对光有会聚作用,因此通过凸透镜的光都会聚在焦点上
B.
凸透镜和凹透镜都有焦点,凸透镜有实焦点,凹透镜有虚焦点
C.
凸透镜只对平行光有会聚作用
D.
凹透镜只对平行光有发散作用
4.
关于凹透镜，下列说法正确的是（）
A.
光线通过凹透镜后一定是会聚的
B.
光线通过凹透镜后一定是发散的
C.
凹透镜可以使会聚光束延迟会聚
D.
凹透镜可以使平行光线会聚
5.
如图所示，在一块玻璃砖内，一束平行光线恰好正对着玻璃内椭圆形状的空气泡射去，则光束通过空气泡后（）
A.
仍为平行光束
B.
变为发散光束
C.
变为会聚光束
D.
无法确定
6.
用光具座测量凸透镜的焦距，如图所示，则该凸透镜的焦距是（）
A.
10.0
cm
B.
20.0
cm
C.
30.0
cm
D.
50.0
cm
7.

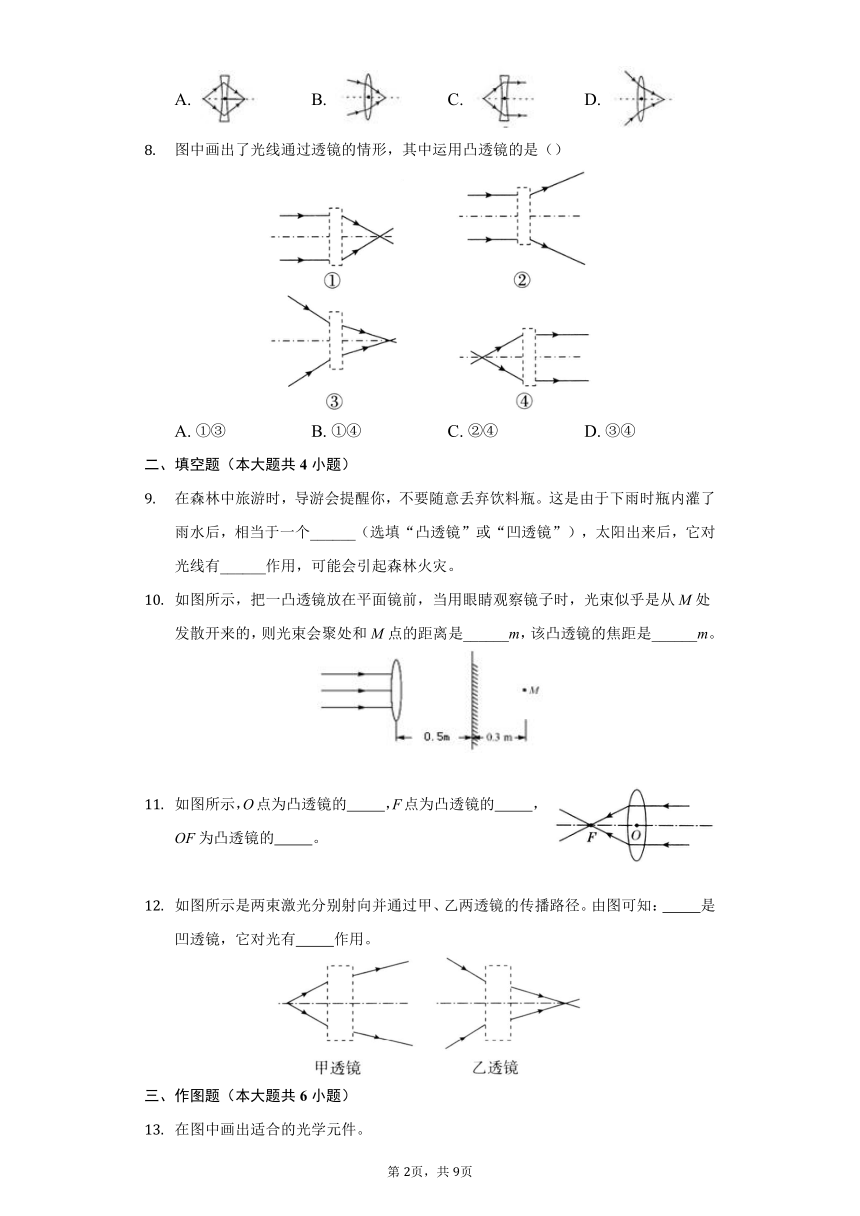

如图所示是光线通过透镜的光路图，其中正确的是（　　）
A.
B.
C.
D.
8.
图中画出了光线通过透镜的情形，其中运用凸透镜的是（）
A.
①③
B.
①④
C.
②④
D.
③④
二、填空题（本大题共4小题）
9.
在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后，相当于一个______（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有______作用，可能会引起森林火灾。
10.
如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是______m，该凸透镜的焦距是______m。
11.
如图所示，O点为凸透镜的??????????，F点为凸透镜的??????????，OF为凸透镜的??????????。
12.
如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：??????????是凹透镜，它对光有??????????作用。
三、作图题（本大题共6小题）
13.

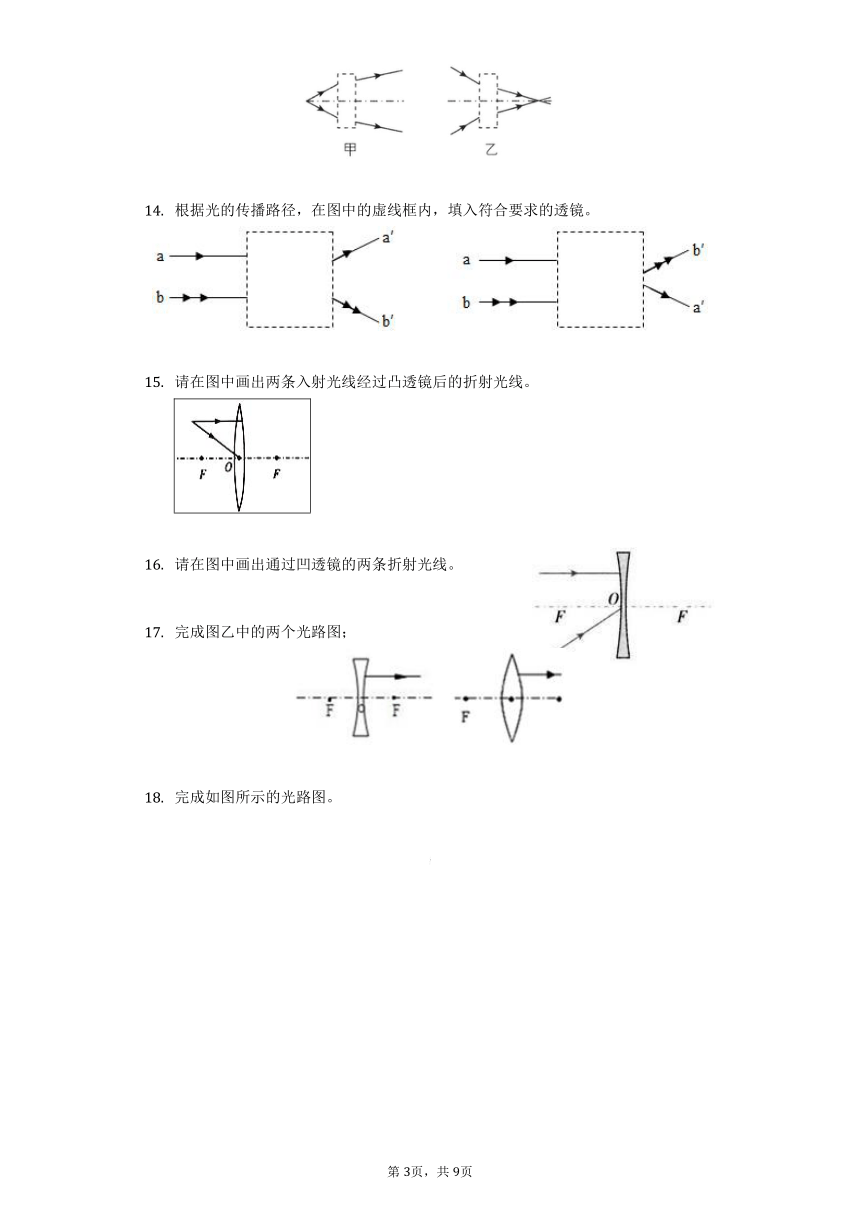

在图中画出适合的光学元件。
14.
根据光的传播路径，在图中的虚线框内，填入符合要求的透镜。
15.
请在图中画出两条入射光线经过凸透镜后的折射光线。
16.
请在图中画出通过凹透镜的两条折射光线。
17.
完成图乙中的两个光路图；
18.
完成如图所示的光路图。

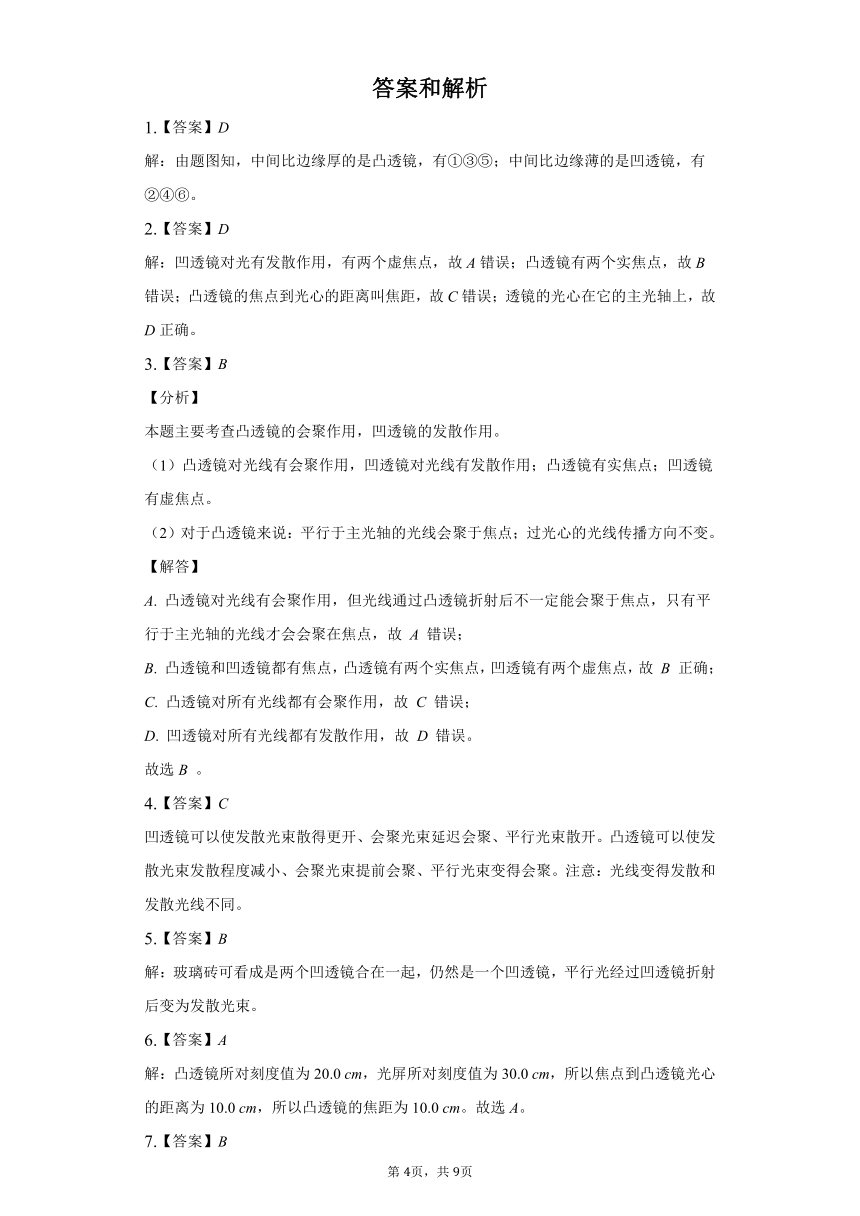

答案和解析
1.【答案】D
解：由题图知，中间比边缘厚的是凸透镜，有①③⑤；中间比边缘薄的是凹透镜，有②④⑥。
2.【答案】D
解：凹透镜对光有发散作用，有两个虚焦点，故A错误；凸透镜有两个实焦点，故B错误；凸透镜的焦点到光心的距离叫焦距，故C错误；透镜的光心在它的主光轴上，故D正确。
3.【答案】B
【分析】
本题主要考查凸透镜的会聚作用，凹透镜的发散作用。
（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用；凸透镜有实焦点；凹透镜有虚焦点。
（2）对于凸透镜来说：平行于主光轴的光线会聚于焦点；过光心的光线传播方向不变。
【解答】
A.
凸透镜对光线有会聚作用，但光线通过凸透镜折射后不一定能会聚于焦点，只有平行于主光轴的光线才会会聚在焦点，故
A
错误；
B.
凸透镜和凹透镜都有焦点，凸透镜有两个实焦点，凹透镜有两个虚焦点，故
B
正确；
C.
凸透镜对所有光线都有会聚作用，故
C
错误；
D.
凹透镜对所有光线都有发散作用，故
D
错误。
故选B
。??
4.【答案】C
凹透镜可以使发散光束散得更开、会聚光束延迟会聚、平行光束散开。凸透镜可以使发散光束发散程度减小、会聚光束提前会聚、平行光束变得会聚。注意：光线变得发散和发散光线不同。
5.【答案】B
解：玻璃砖可看成是两个凹透镜合在一起，仍然是一个凹透镜，平行光经过凹透镜折射后变为发散光束。
6.【答案】A
解：凸透镜所对刻度值为20.0
cm，光屏所对刻度值为30.0
cm，所以焦点到凸透镜光心的距离为10.0
cm，所以凸透镜的焦距为10.0
cm。故选A。
7.【答案】B
解：
凸透镜对光线的会聚作用是指折射光线与原来的入射光线相比，折射光线偏向了主光轴；
凹透镜对光线的发散作用是指折射光线与原来的入射光线相比，折射光线偏离了主光轴。
AC、这两幅图中均为凹透镜，凹透镜对光线起发散作用，而图中的折射光线与原来的入射光线相比更偏向了主光轴，即会聚了，故AC错误。
BD、这两幅图中均为凸透镜，凸透镜对光线起会聚作用，B图中的光线经凸透镜折射后偏向了主光轴，即会聚了；而D图中的光线经凸透镜折射后比原来偏离了主光轴，即发散了，故B正确、D错误。
故选：B。
要解答本题需掌握：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
本题主要考查学生对凸透镜和凹透镜对光线折射的特点的了解和掌握，是一道基础题。
8.【答案】B
解：从①②③④中光线通过透镜的情形可知，②和③的折射光线相对于入射光线是发散的，所以都是凹透镜；①和④的折射光线相对于入射光线是会聚的，所以都是凸透镜。
9.【答案】凸透镜?
会聚
解：因为瓶内灌了雨水后，瓶中水的形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾。
故答案为：凸透镜；会聚。
透明圆塑料瓶装水后，中间厚而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用。
此题联系实际考查了凸透镜的会聚作用，物理知识渗透在生活的每个角落，同学们要注意思考、积累。因此在森林中旅游，导游向你提醒不要随意丢弃玻璃瓶，就是这个道理。
10.【答案】0.6
?
0.2
解：
由题知，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则凸透镜的焦点在平面镜前面，
而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：
光束会聚处F和M点的距离s=2×0.3m=0.6m；
焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m-0.3m=0.2m。
故答案为：0.6；0.2。
眼睛观察镜子时，感到光束是在M点发出的，根据物像关于平面镜对称，可以确定凸透镜焦点的位置，从而判断光束会聚处和M点的距离。凸透镜的焦距。
本题关键是根据平面镜成像特点判断凸透镜焦点的位置。
11.【答案】光心
焦点
焦距
12.【答案】乙透镜
发散
由图知，通过甲透镜的光线与入射光线相比向主光轴靠拢，所以甲透镜对光线有会聚作用，因此甲透镜是凸透镜。通过乙透镜的光线与入射光线相比远离主光轴，所以乙透镜对光线有发散作用，因此乙透镜是凹透镜。
13.【答案】???????光线通过了光学元件，所以图中为透镜。
甲图折射光线较入射光线更靠近主光轴，所以这个透镜对光线有会聚作用，因此填凸透镜；
???????乙图折射光线较入射光线更远离主光轴，所以这个透镜对光线有发散作用，因此填凹透镜。
14.【答案】。
【分析】
凸透镜能使光线会聚，凹透镜能使光线发散；通过图中光线的折射情况来确定是什么透镜。
该题考查了凸透镜、凹透镜对光线的作用，解题的关键是先确定光线经透镜之后发生了什么变化，再确定透镜的类型。
【解答】
???????第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；
第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：。??
15.【答案】
【分析】
在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
本题考查凸透镜光路图的作图，关键掌握好凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不变。
【解答】
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不变，据此画出两条折射光线如图所示：
????????16.【答案】如答案图所示
解：判断透镜类型，确定光线类型，根据规律作图，保留必要的作图痕迹。
17.【答案】解：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。如图所示：
②通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
18.【答案】解：由于延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变，故光路如下图：
由于平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴，故光路如下图：
在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
