15.2电流和电路（同步练习含解析） 2021-2022学年人教版物理九年级全一册

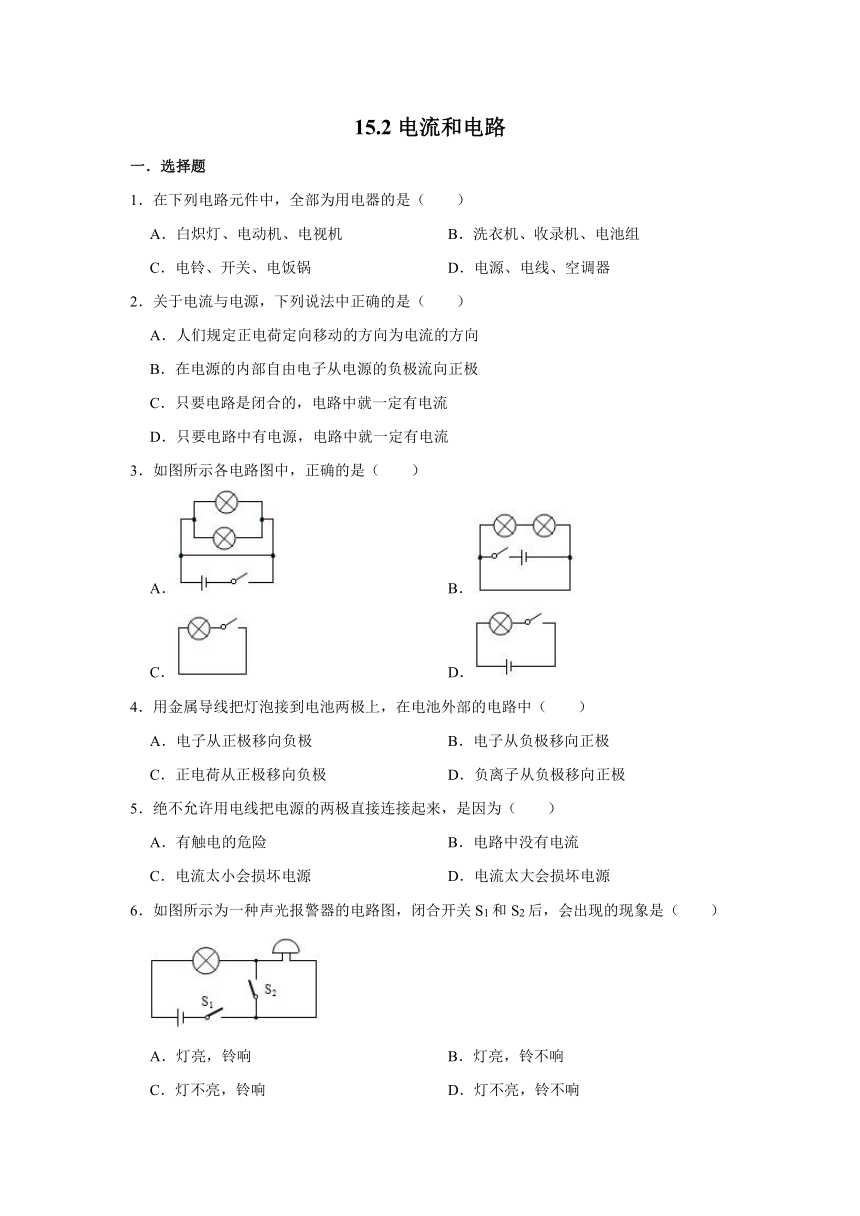

15.2电流和电路
一．选择题
1．在下列电路元件中，全部为用电器的是（　　）
A．白炽灯、电动机、电视机 B．洗衣机、收录机、电池组
C．电铃、开关、电饭锅 D．电源、电线、空调器
2．关于电流与电源，下列说法中正确的是（　　）
A．人们规定正电荷定向移动的方向为电流的方向
B．在电源的内部自由电子从电源的负极流向正极
C．只要电路是闭合的，电路中就一定有电流
D．只要电路中有电源，电路中就一定有电流
3．如图所示各电路图中，正确的是（　　）
A． B．
C． D．
4．用金属导线把灯泡接到电池两极上，在电池外部的电路中（　　）
A．电子从正极移向负极 B．电子从负极移向正极
C．正电荷从正极移向负极 D．负离子从负极移向正极
5．绝不允许用电线把电源的两极直接连接起来，是因为（　　）
A．有触电的危险 B．电路中没有电流
C．电流太小会损坏电源 D．电流太大会损坏电源
6．如图所示为一种声光报警器的电路图，闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃响 B．灯亮，铃不响
C．灯不亮，铃响 D．灯不亮，铃不响

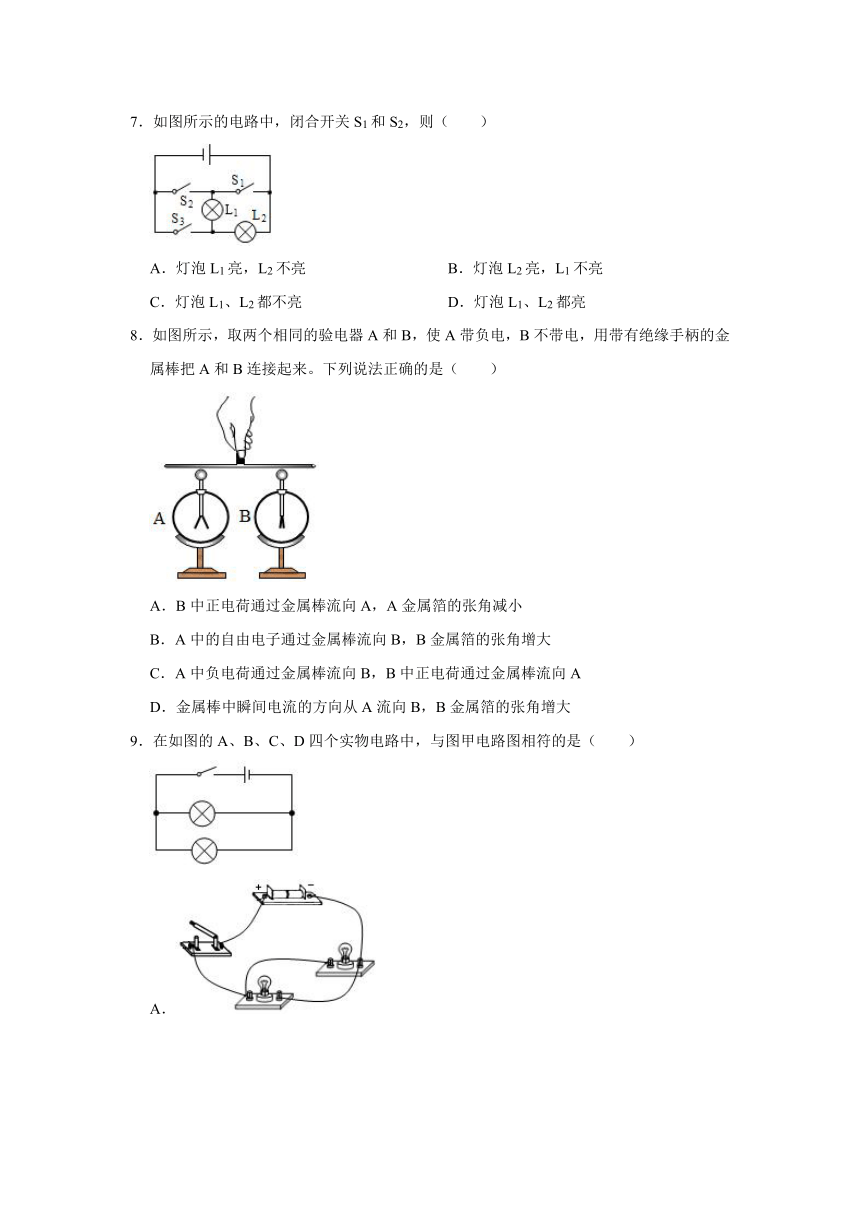

7．如图所示的电路中，闭合开关S1和S2，则（　　）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮
8．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
9．在如图的A、B、C、D四个实物电路中，与图甲电路图相符的是（　　）
A．
B．
C．
D．

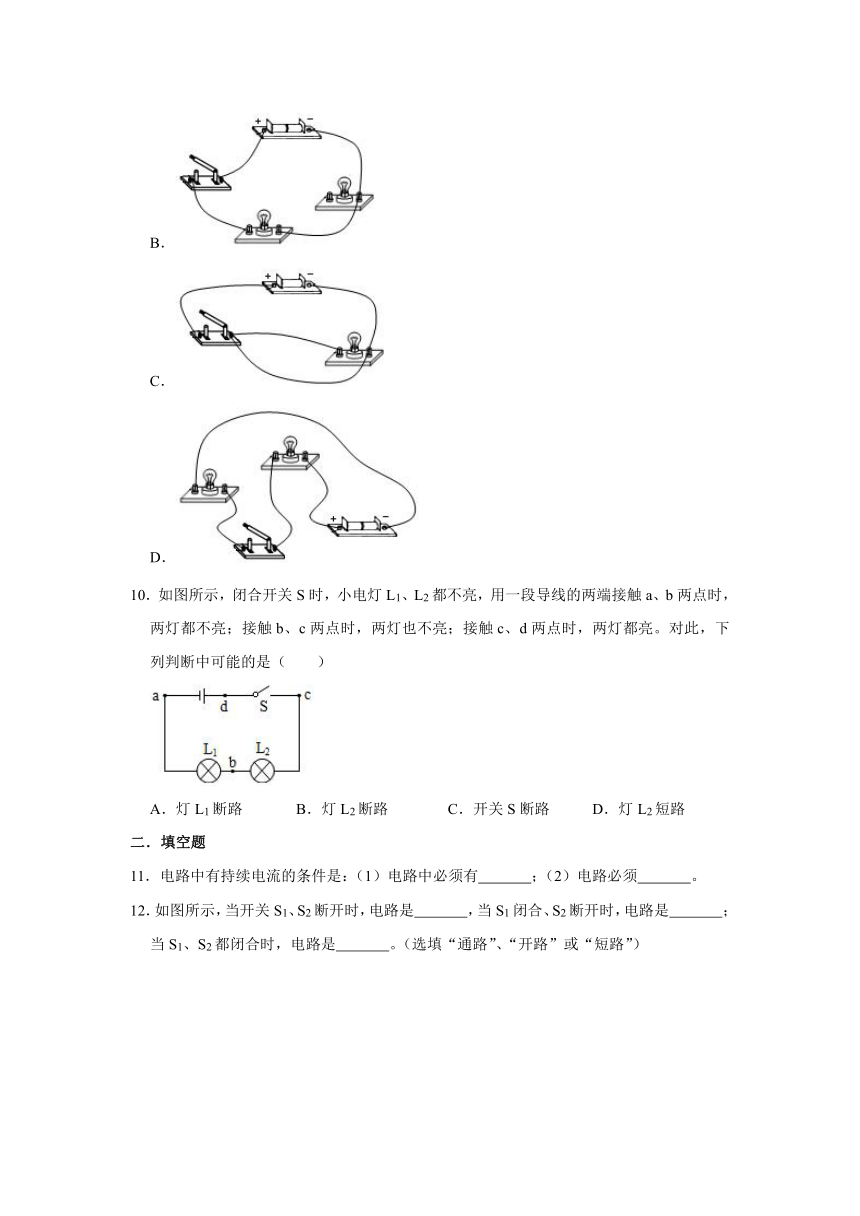

10．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中可能的是（　　）
A．灯L1断路 B．灯L2断路 C．开关S断路 D．灯L2短路
二．填空题
11．电路中有持续电流的条件是：（1）电路中必须有　 　；（2）电路必须　 　。
12．如图所示，当开关S1、S2断开时，电路是　 　，当S1闭合、S2断开时，电路是　 　；当S1、S2都闭合时，电路是　 　。（选填“通路”、“开路”或“短路”）

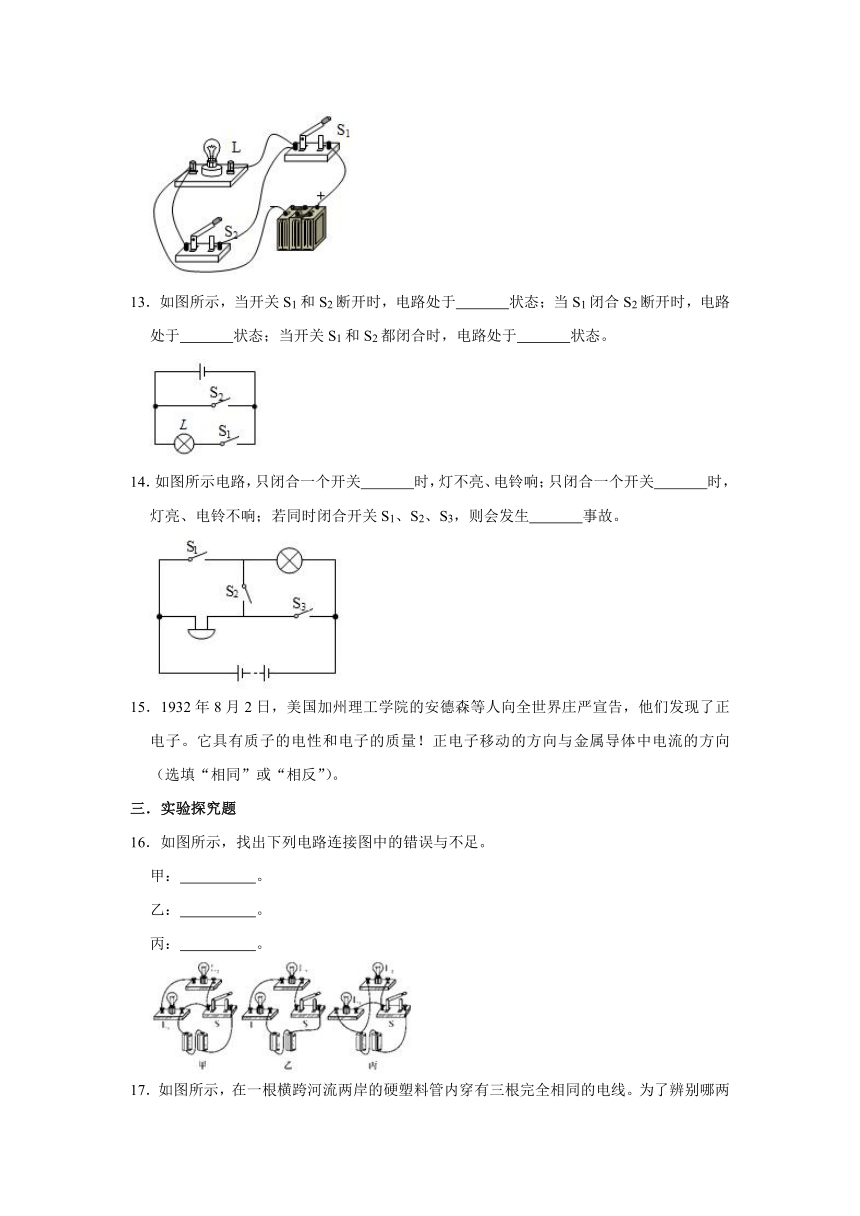

13．如图所示，当开关S1和S2断开时，电路处于　 　状态；当S1闭合S2断开时，电路处于　 　状态；当开关S1和S2都闭合时，电路处于　 　状态。
14．如图所示电路，只闭合一个开关　 　时，灯不亮、电铃响；只闭合一个开关　 　时，灯亮、电铃不响；若同时闭合开关S1、S2、S3，则会发生　 　事故。
15．1932年8月2日，美国加州理工学院的安德森等人向全世界庄严宣告，他们发现了正电子。它具有质子的电性和电子的质量！正电子移动的方向与金属导体中电流的方向　 　（选填“相同”或“相反”）。
三．实验探究题
16．如图所示，找出下列电路连接图中的错误与不足。
甲：　 　。
乙：　 　。
丙：　 　。
17．如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定　 　为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与　 　相连时，另一端只需接触一根导线就能将另两根导线辨别开。
18．如图所示电路，闭合开关发现两灯泡均不亮。于是小文用一根导线检查故障。
①闭合开关，将导线连接在a、b之间，发现两灯不亮；
②闭合开关，将导线连在b、c间，两灯仍不亮；
③闭合开关，将导线连在c、d间，左灯亮、右灯不亮。
根据以上操作分析：
电路故障出现在　 　；
故障是　 　。
参考答案
一．选择题
1．解：A、白炽灯、电动机、电视机工作时都要消耗电能，它们都是用电器，故A正确。
B、洗衣机、收录机工作时消耗电能，是用电器；电池组是提供电能的装置是电源，电池组不是用电器，故B错误；
C、电铃、电饭锅工作时消耗电能，是用电器；开关起控制作用，不是用电器，故C错误；
D、空调器工作时消耗电能，是用电器；电线起连接作用，不是用电器；电源是供电装置，故D错误。
故选：A。
2．解：
A、物理学规定正电荷定向移动的方向为电流的方向，故A正确；
B、在电源的内部电流方向由负极流向正极，因电子定向移动的方向与电流方向相反，所以在电源的内部自由电子从电源的正极流向负极，故B错误；
C、电路是闭合的，且电路中有电源，电路中就一定有电流，故C错误；
D、电路中有电源，且电路是通路，电路中就一定有电流，故D错误。
故选：A。
3．解：AB、当开关闭合后，都会形成电源短路，故AB错误。
C、电路中没有电源，故C错误；
D、有电源，且电灯和开关串联，连接正确，故D正确。
故选：D。
4．解：
在电池外部电流的方向是从电源正极流向负极，在金属导体中，能够移动的只有自由电子（负电荷），所以在电池外部的电路中电子从负极移向正极，所以ACD不正确，B正确。
故选：B。
5．解：不允许用导线把电源的两极直接连接起来是因为这样会造成电源短路，此时电路中电阻几乎为零，则电流会太大，从而会损坏电源。
故选：D。
6．解：由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，灯亮，铃不响。
故选：B。
7．解：
由电路图可知，闭合开关S1和S2，电源的两极直接用导线连接起来了，造成电源短路，会损坏电源，两灯泡都不发光。
故选：C。
8．解：（1）A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的部分负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开，A的电荷量减少，则A的张角会变小；
（2）负电荷从A到B，电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A；
综上所述：B正确。
故选：B。
9．解：甲图中，两灯并联，开关控制整个电路：
A、实物图中，两灯并联，开关控制整个电路，与图甲电路图对应；
BD、两灯串联，与电路图不对应；
C、灯和电源短路是不允许的；
故选：A。
10．解：
A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光。此选项不符合题意；
B 如果灯L2断路，导线接触b、c两点时，L1会发光。此选项不符合题意；
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光。此选项符合题意；
D 如果灯L2短路，L1会发光。此选项不符合题意。
故选：C。
二．填空题
11．解：电路中形成持续电流的条件是：有提供电压的装置﹣﹣﹣电源，电路是闭合电路﹣﹣﹣通路。
故答案为：电源，通路。
12．解：当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；
当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态；
故答案为：开路，通路，短路。
13．解：如图所示电路中，S1、S2都断开时，电流无法形成通路，故电路处于断路状态；
当S1闭合S2断开时，电流经开关和灯泡回到电源负极，故电路处于通路状态；
当开关S1和S2都闭合时，会将电源两极直接通过导线连起来，电路处于短路状态。
故答案为：断路；通路；短路。
14．解：如图所示电路，若灯不亮，电铃响，即通过电铃有电流，故只接通S3即可；
若灯亮，电铃不响，即说明通过灯有电流，故只接通S1即可；
据图能看出，若同时闭合开关S1、S2、S3，因为此时会发生电源短路，即会烧毁电源；
故答案为：S3；S1；短路。
15．解：正电荷移动的方向是电流的方向；正电子带正电，故正电子移动的方向就是电流的方向，故正电子移动的方向与金属导体中电流的方向相同。
故答案为：相同。
三．实验探究题
16．解：（1）甲图中开关闭合后，电流不经过任何用电器，直接从正极流回负极；发生了短路；
（2）图中两节干电池使用时应该串联起来；乙图中一节电池没接入电路；
（3）根据电路图连接的基本要求，连接过程中导线不能交叉；丙图中导线有交叉。
故答案为：发生了短路；图中一节电池没接入电路；图中导线有交叉。
17．解：（1）连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，则ABDF构成了同一根导线，形成通路，由此可以确定CE为同一根导线的两端；
（2）由于已经确定CE是在同一根导线上，为了弄清另两根导线的两端，当连接A和C时，测通器的一端必须与E相连，另一端只需接触一根导线就能将两根导线辨别开。当与D接触时，电灯能亮，说明AD是在同一根导线上的，若不能亮，说明A和F、B和D分别是在同一根导线上的。
故答案为：（1）C、E；（2）E。
18．解：闭合开关，灯泡不亮要么短路、要么断路；
①闭合开关，将导线连接在a、b之间，发现两灯不亮，则左面的灯不存在断路；
②闭合开关，将导线连在b、c间，两灯仍不亮，则b、c间导线不存在断路；
③闭合开关，将导线连在c、d间，左灯亮、右灯不亮，说明左灯没有发生短路，右灯发生了断路；
故答案为：右灯；断路。
