11.1 杠杆画图专项练习 2021-2022学年苏科版 物理九年级上册（含答案）

11.1 杠杆画图专项练习
一、作图题

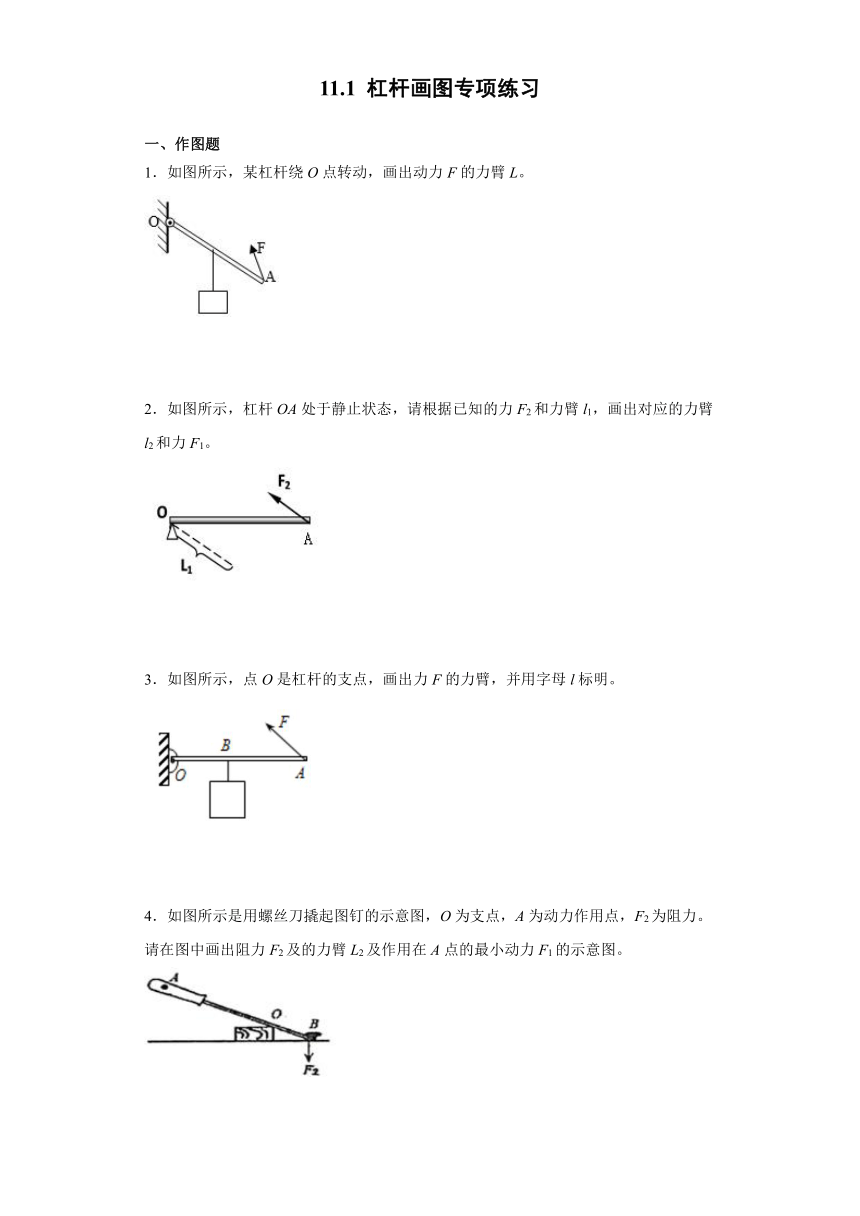

1．如图所示，某杠杆绕O点转动，画出动力F的力臂L。
2．如图所示，杠杆OA处于静止状态，请根据已知的力F2和力臂l1，画出对应的力臂l2和力F1。
3．如图所示，点O是杠杆的支点，画出力F的力臂，并用字母l标明。
4．如图所示是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。请在图中画出阻力F2及的力臂L2及作用在A点的最小动力F1的示意图。

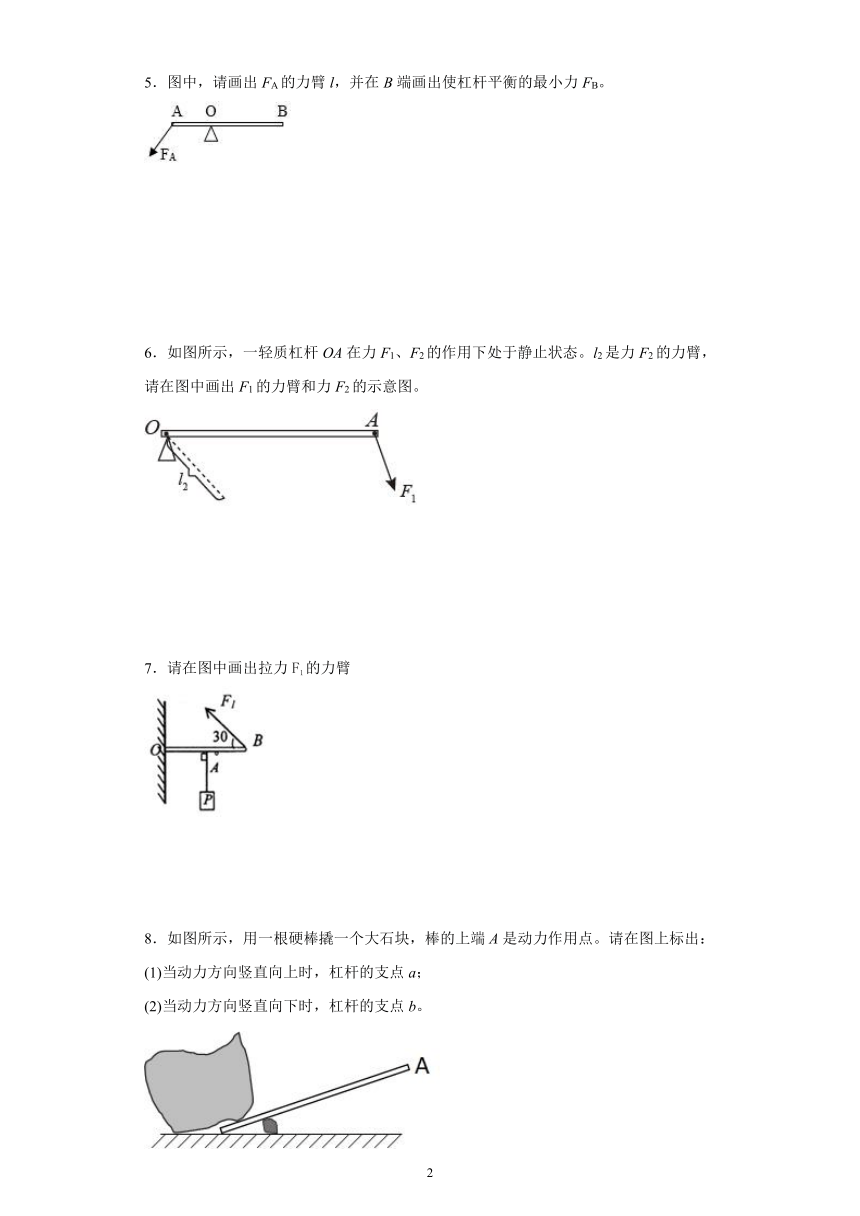

5．图中，请画出FA的力臂l，并在B端画出使杠杆平衡的最小力FB。
6．如图所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态。l2是力F2的力臂，请在图中画出F1的力臂和力F2的示意图。
7．请在图中画出拉力F1的力臂
8．如图所示，用一根硬棒撬一个大石块，棒的上端A是动力作用点。请在图上标出：
(1)当动力方向竖直向上时，杠杆的支点a；
(2)当动力方向竖直向下时，杠杆的支点b。

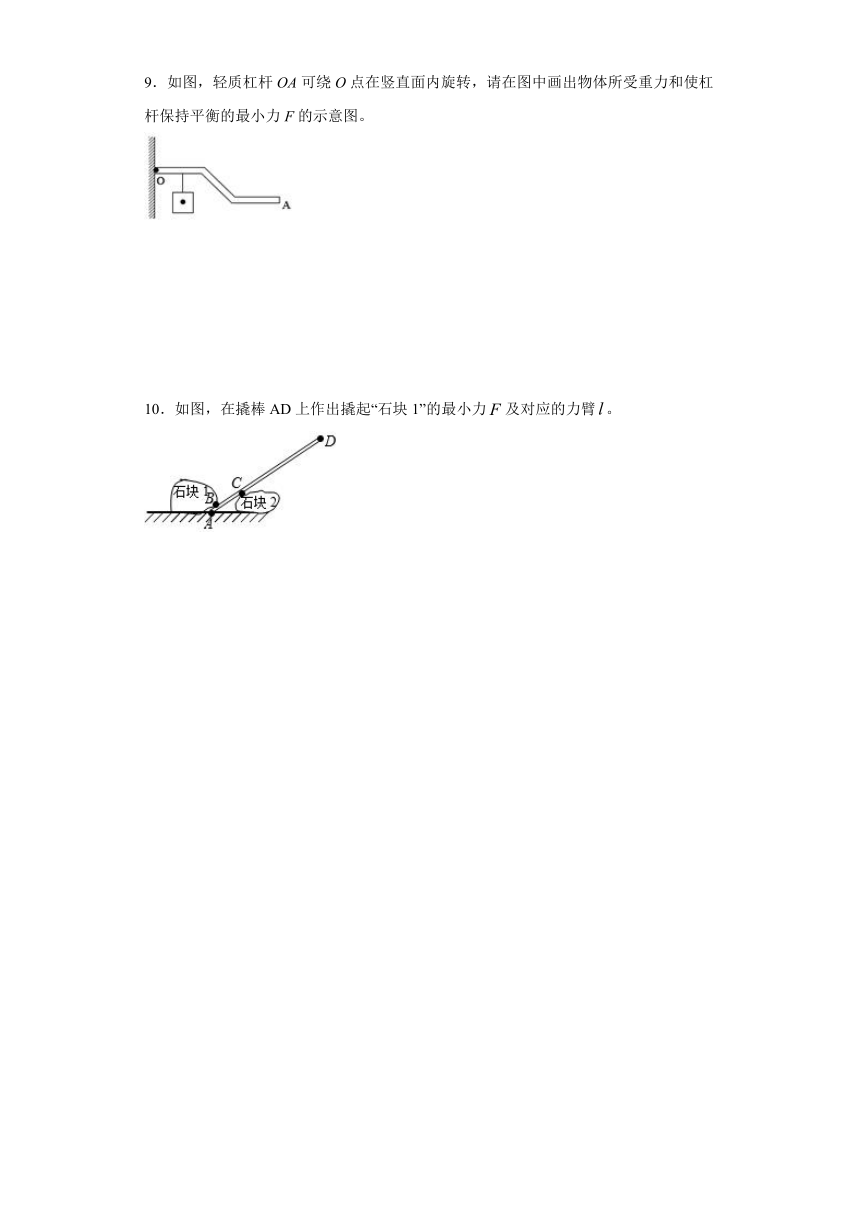

9．如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
10．如图，在撬棒AD上作出撬起“石块1”的最小力false及对应的力臂false。
参考答案
1．
【详解】
首先延长力的作用线，已知杠杆的支点为O，从支点O作力F的作用线的垂线段，垂线段即为力F的力臂L，如图
2．
【详解】
做力F2的延长线，过支点O做力F2作用线的垂线段l2，则线段l2为力F2的力臂，过力臂l1的末端，作垂直于l1的直线，与杠杆OA的交点为力F1的作用点，方向斜向右下方，如图所示：
3．
【详解】
力臂是支点到力的作用线的距离。过支点O作F作用线的垂线段，即力臂l。如图所示：
4．
【详解】
过支点O作F2作用线的垂线，即F2的力臂l2，力臂越长越省力，最长的力臂即支点与作用点的连线，根据力臂的画法作出垂直于OA的作用力即可，如下图所示：
5．
【详解】
从支点O向FA的作用线作垂线，垂线段的长度为FA的力臂l；根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O为支点，要使杠杆平衡且动力最小，就应该让力F作用在B点，OB为最长的力臂，则力F应与OB垂直且向下。如图所示
6．
【详解】
过力臂l2的右端，作垂直于l2的直线，与杠杆OA的交点为力F2的作用点，方向斜向左上方，即为F2；作F1的反向延长线，过支点O作 F1的垂线，即为F1的力臂l1，如图所示：
7．略
【解析】
力臂的画法
过支点O做动力（拉力）作用线的垂线，则OC为F1的力臂，OA为重力的力臂，如图：
8．
【详解】
根据动力的方向画出支点：当动力方向向上时，杠杆逆时针绕杠杆的下端a转动，a为支点；当动力方向向下时，杠杆顺时针绕杠杆的下边支起点b转动，b为支点。当动力方向向上时，支点为a；如甲图所示：当动力方向向下时，支点为b；如乙图所示：
9．
【详解】
重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件false可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如下图所示
10．
【详解】
由图示可知，当杠杆与地面的接触点（A点）为支点时，作用在A点动力的力臂最大，所以此时动力最小，连接false为动力臂false，过D点作垂直于动力臂向上的力，即为最小动力false的示意图；如图所示：
。
