15.2电流和电路(同步练习含答案)-2021-2022学年人教版物理九年级全一册（含答案）

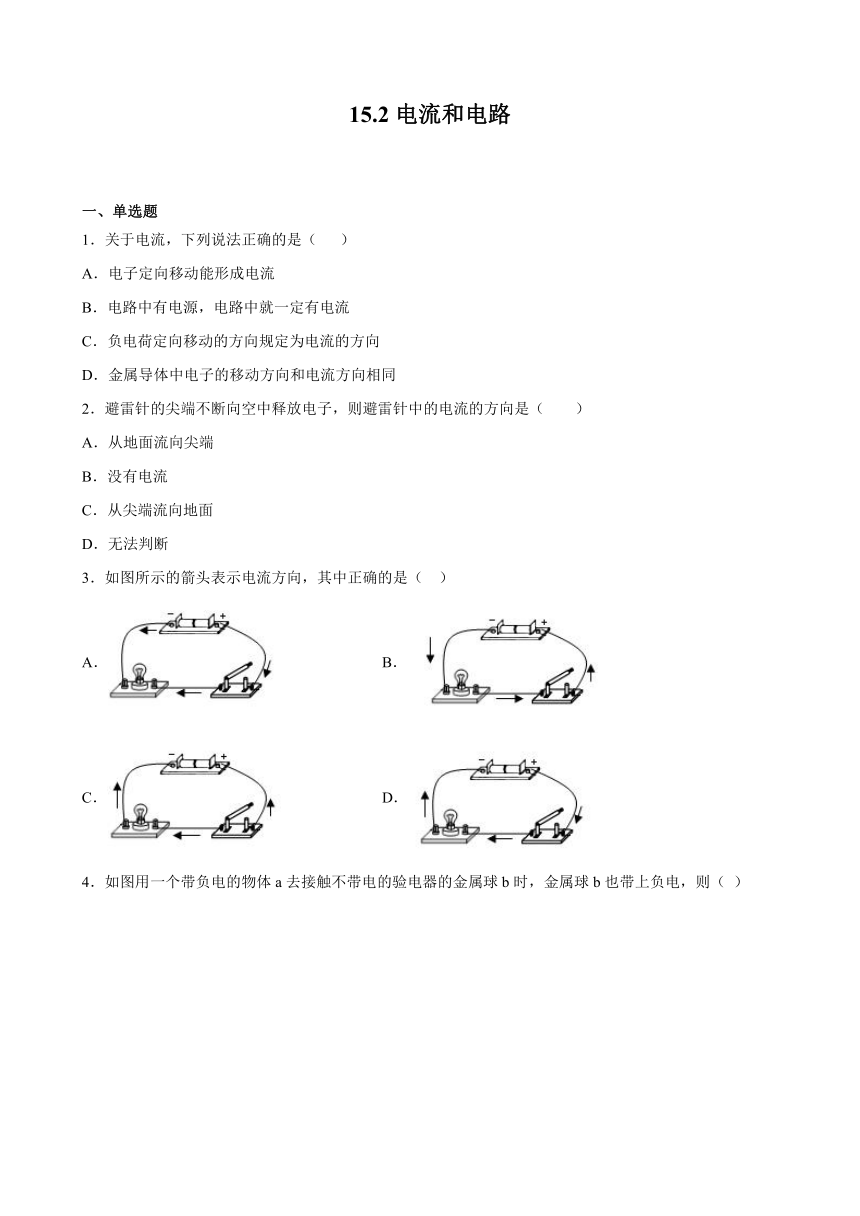

15.2电流和电路
一、单选题
1．关于电流，下列说法正确的是（ ）
A．电子定向移动能形成电流
B．电路中有电源，电路中就一定有电流
C．负电荷定向移动的方向规定为电流的方向
D．金属导体中电子的移动方向和电流方向相同
2．避雷针的尖端不断向空中释放电子，则避雷针中的电流的方向是（　　）
A．从地面流向尖端
B．没有电流
C．从尖端流向地面
D．无法判断
3．如图所示的箭头表示电流方向，其中正确的是（ ）
A． B．
C． D．

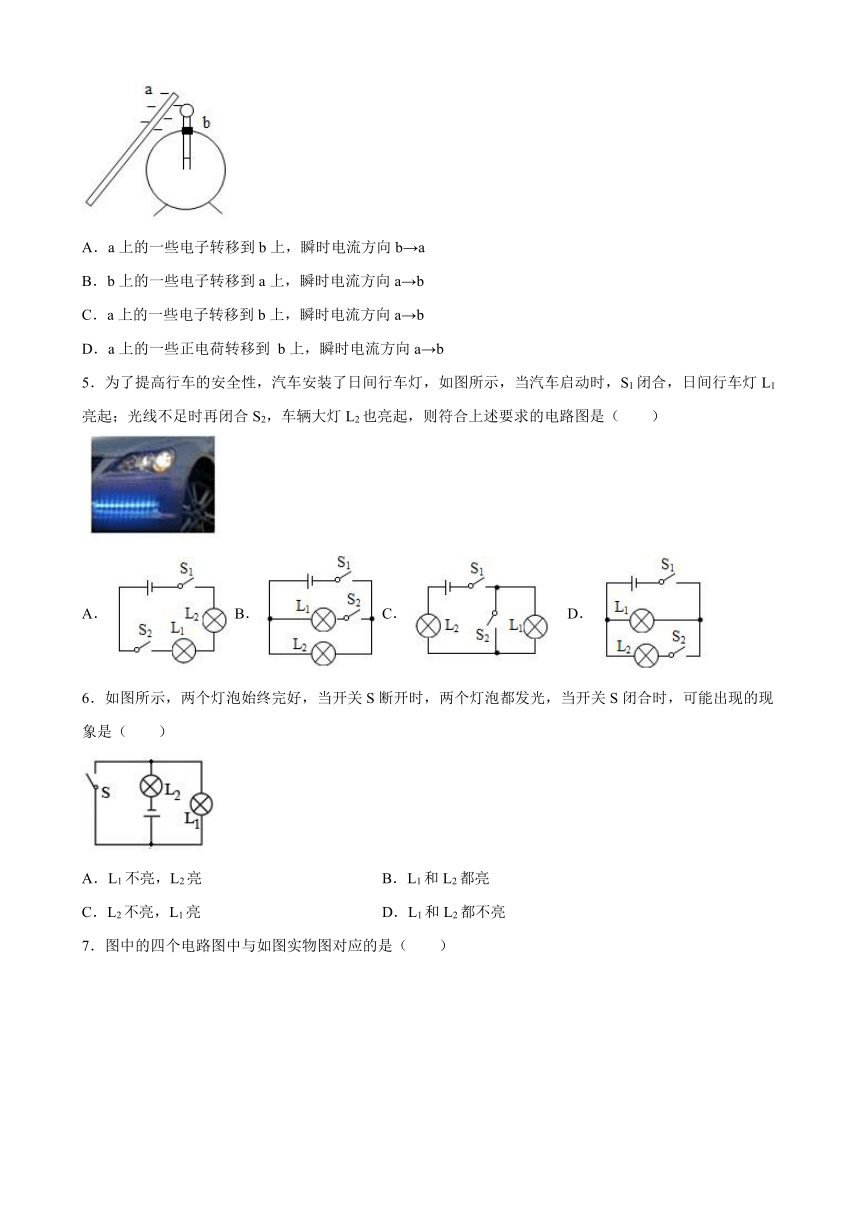

4．如图用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则（ ）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．a上的一些电子转移到b上，瞬时电流方向a→b
D．a上的一些正电荷转移到 b上，瞬时电流方向a→b
5．为了提高行车的安全性，汽车安装了日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，则符合上述要求的电路图是（　　）
A．B． C． D．
6．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）
A．L1不亮，L2亮 B．L1和L2都亮
C．L2不亮，L1亮 D．L1和L2都不亮
7．图中的四个电路图中与如图实物图对应的是（　　）
A． B．
C． D．
8．如图的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（ ）
A．干路部分电线断了 B．L1被短路了
C．L2被短路了 D．L1与灯座接触不良
9．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．
10．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都不发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都不发光
二、填空题
11．不论电路是简单的还是复杂的，组成电路总离不开________ 、_________、_________和_________这四种元件．在电路中提供电能的是________ ，消耗电能的是_________ ， 输送电能的是________ ， 控制电能输送的是________
12．指出下列电路图的错误：
① ________ ②________ ③________
13．如图所示电路，若闭合开关，电路将是_____（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线_______即可；若要使电路中的两灯并联，则要将导线______改接到接线柱______。
14．两个相同的验电器A和B，A带负电，B不带电，用金属棒把A、B连接起来后如图所示，则电荷会通过金属棒从_____流向_____，瞬间发生_____移动形成电流，电流方向是从_____到_____.
15．如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮．于是小文用一根导线检查故障所在：
①闭合开关，将导线连接在a、b之间，发现灯不亮；
②闭合开关，将导线连在b、c间，灯仍不亮；
③闭合开关，将导线连在c、d间，灯亮了．
根据以上操作分析：电路故障出现在__；故障是__．
三、实验题
16．电路的识别：
（1）根据如图1所示的实物电路，请你在方框内画出对应的电路图_______．
（2）如图2所示是小红同学连接的电路．如果合上开关，将会出现________现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线________，就能成为灯L1和L2串联的正确电路．
17．如图所示电路，a、b、c、d为四个接线柱，闭合开关S后，灯泡不亮，经检查发现是由灯泡L发生断路或短路引起的，在不允许拆开电路的情况下，给你一个电流表，请你根据实验现象，在表中填写电路故障：
18．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
(1)连接电路时，开关应处于________状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画出正确的连接。_____
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是________（填“通路”、“断路”或“短路”）。由此可知，电路中开关的作用是________。
(3)电源在电路中是________（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”极模糊不清的电池盒，她用一个________（填“电铃”或“发光二极管”）就可以判断出电源的“+、﹣”极。
参考答案
1．A
2．C
3．D
4．A
5．D
6．A
7．C
8．D
9．B
10．B
11．电源 开关 导线 用电器 电源 用电器 导线 开关
12．没有电源 电池连接错误 电源短路
13．短路 b c（d） 1(3)
14．A B 定向 B A
15．c、d间（或开关处） 开关断路（开关接触不良）
16． 短路 b
17．短路 断路 断路 短路
18．断开 断路 通路 控制电路的通断 提供 发光二极管
