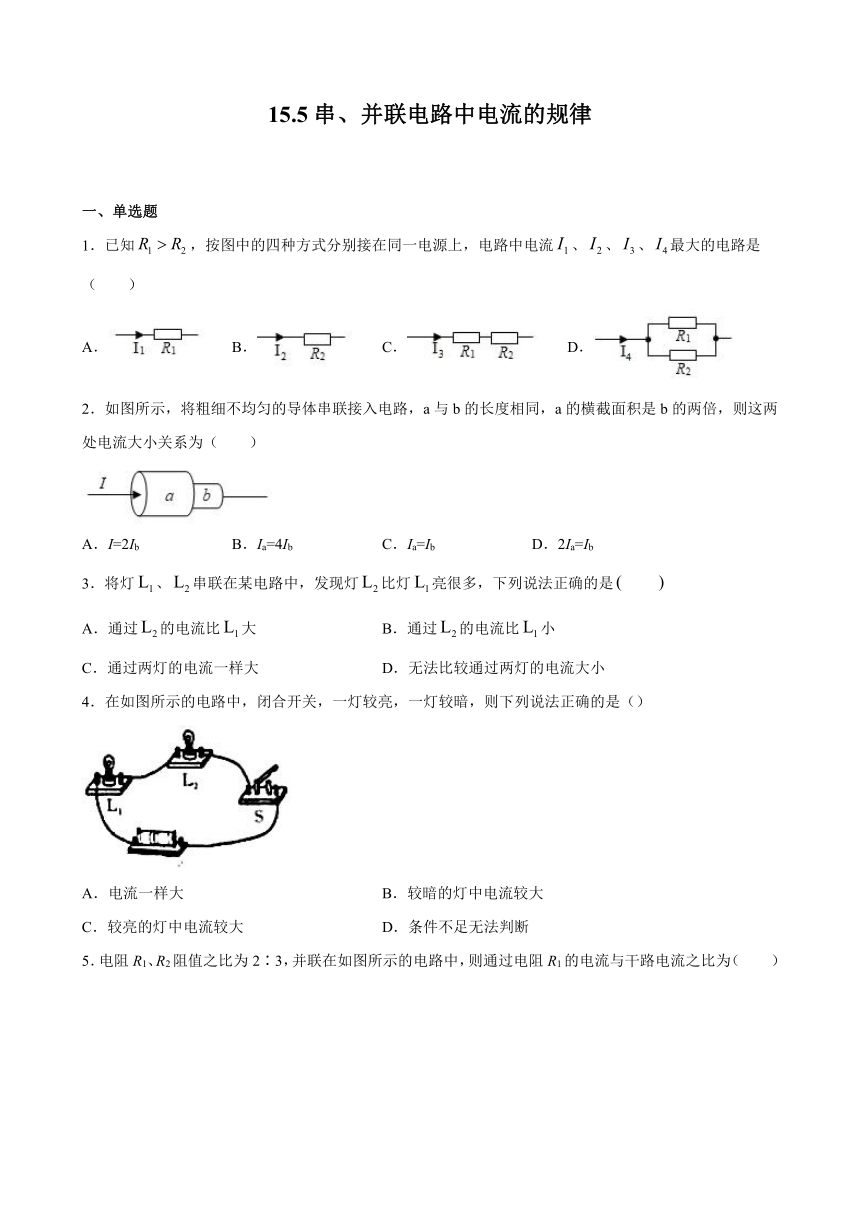

15.5串、并联电路中电流的规律
一、单选题
1．已知false，按图中的四种方式分别接在同一电源上，电路中电流false、false、false、false最大的电路是（　　）
A． B． C． D．
2．如图所示，将粗细不均匀的导体串联接入电路，a与b的长度相同，a的横截面积是b的两倍，则这两处电流大小关系为（　　）
A．I=2Ib B．Ia=4Ib C．Ia=Ib D．2Ia=Ib
3．将灯false、false串联在某电路中，发现灯false比灯false亮很多，下列说法正确的是false　　false
A．通过false的电流比false大 B．通过false的电流比false小
C．通过两灯的电流一样大 D．无法比较通过两灯的电流大小
4．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断

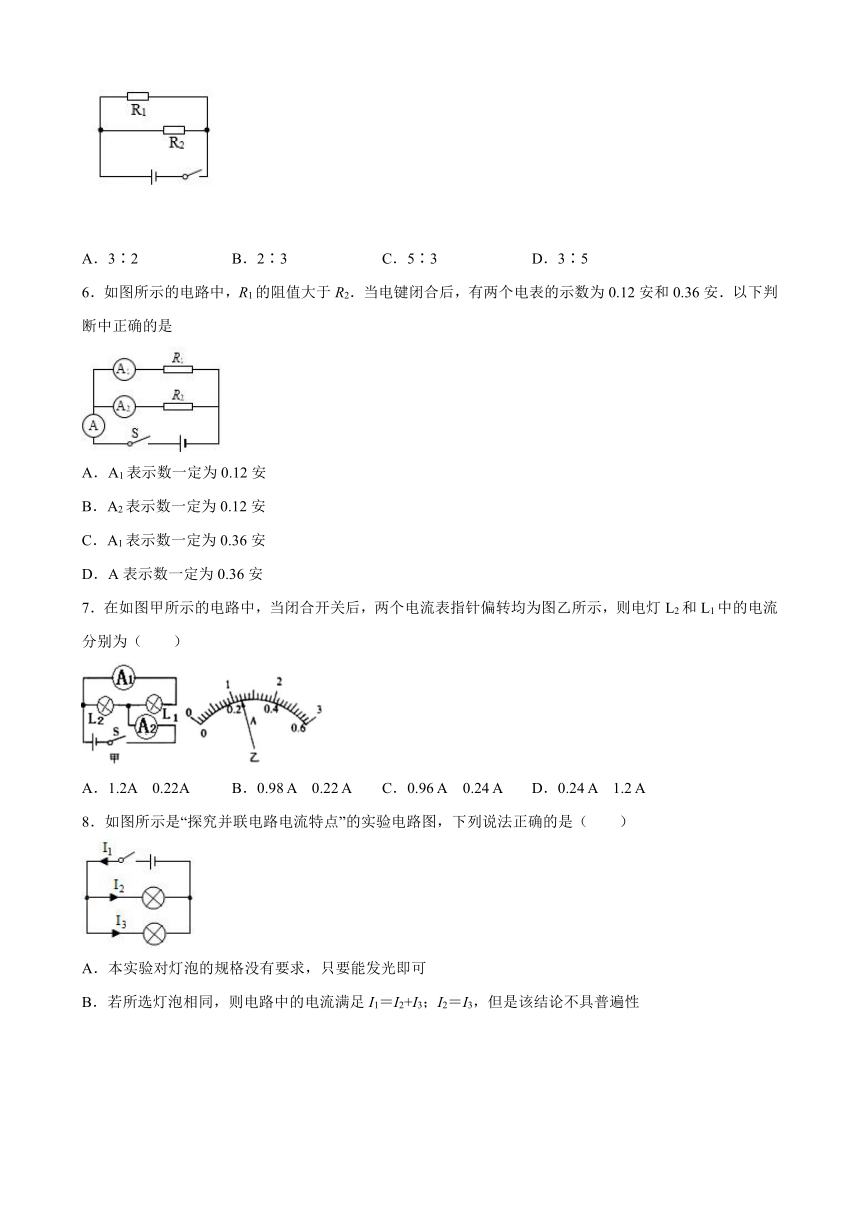

5．电阻R1、R2阻值之比为2∶3，并联在如图所示的电路中，则通过电阻R1的电流与干路电流之比为（　　）
A．3∶2 B．2∶3 C．5∶3 D．3∶5
6．如图所示的电路中，R1的阻值大于R2．当电键闭合后，有两个电表的示数为0.12安和0.36安．以下判断中正确的是
A．A1表示数一定为0.12安
B．A2表示数一定为0.12安
C．A1表示数一定为0.36安
D．A表示数一定为0.36安
7．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L2和L1中的电流分别为（　　）
A．1.2A 0.22A B．0.98 A 0.22 A C．0.96 A 0.24 A D．0.24 A 1.2 A
8．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（　　）
A．本实验对灯泡的规格没有要求，只要能发光即可
B．若所选灯泡相同，则电路中的电流满足I1＝I2+I3；I2＝I3，但是该结论不具普遍性
C．若拧下其中一个小灯泡，另一个灯泡将不能发光
D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值

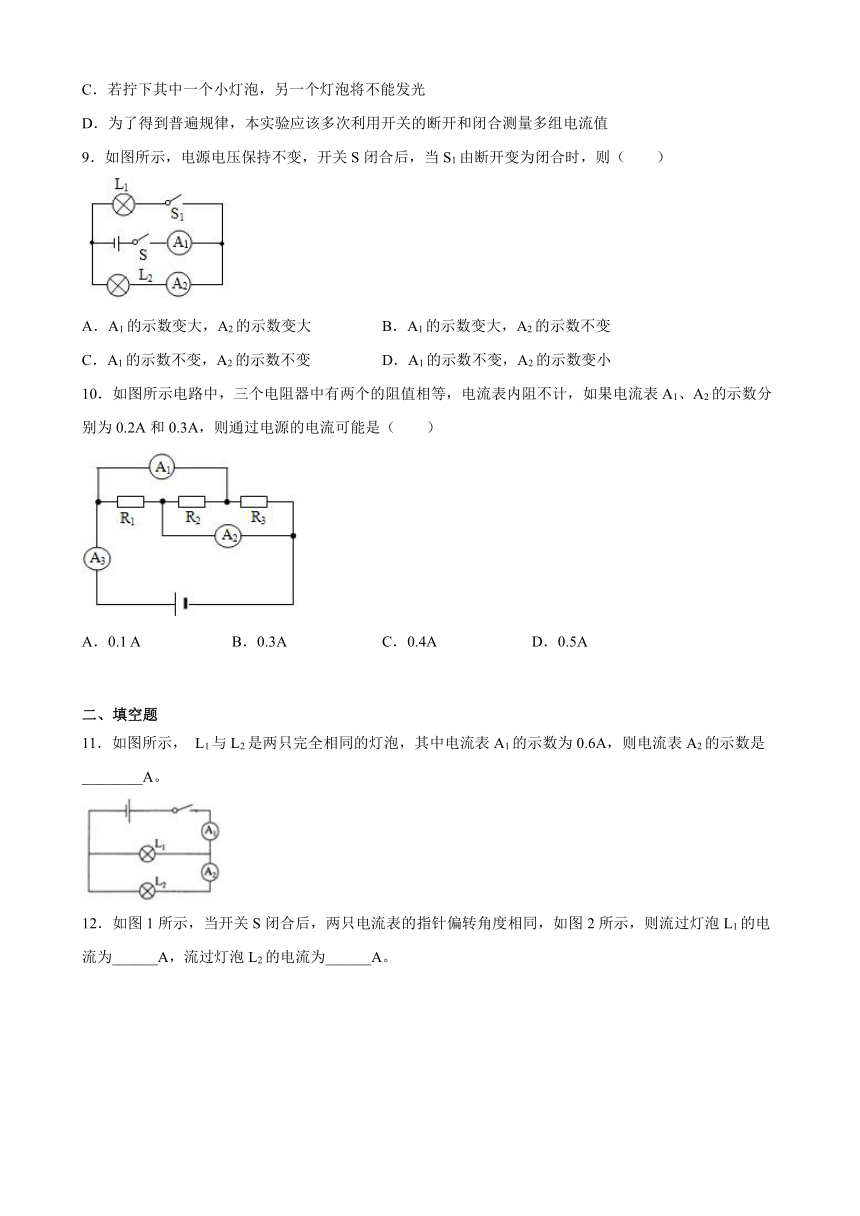

9．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（　　）
A．A1的示数变大，A2的示数变大 B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变 D．A1的示数不变，A2的示数变小
10．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1 A B．0.3A C．0.4A D．0.5A
二、填空题
11．如图所示， L1与L2是两只完全相同的灯泡，其中电流表A1的示数为0.6A，则电流表A2的示数是________A。

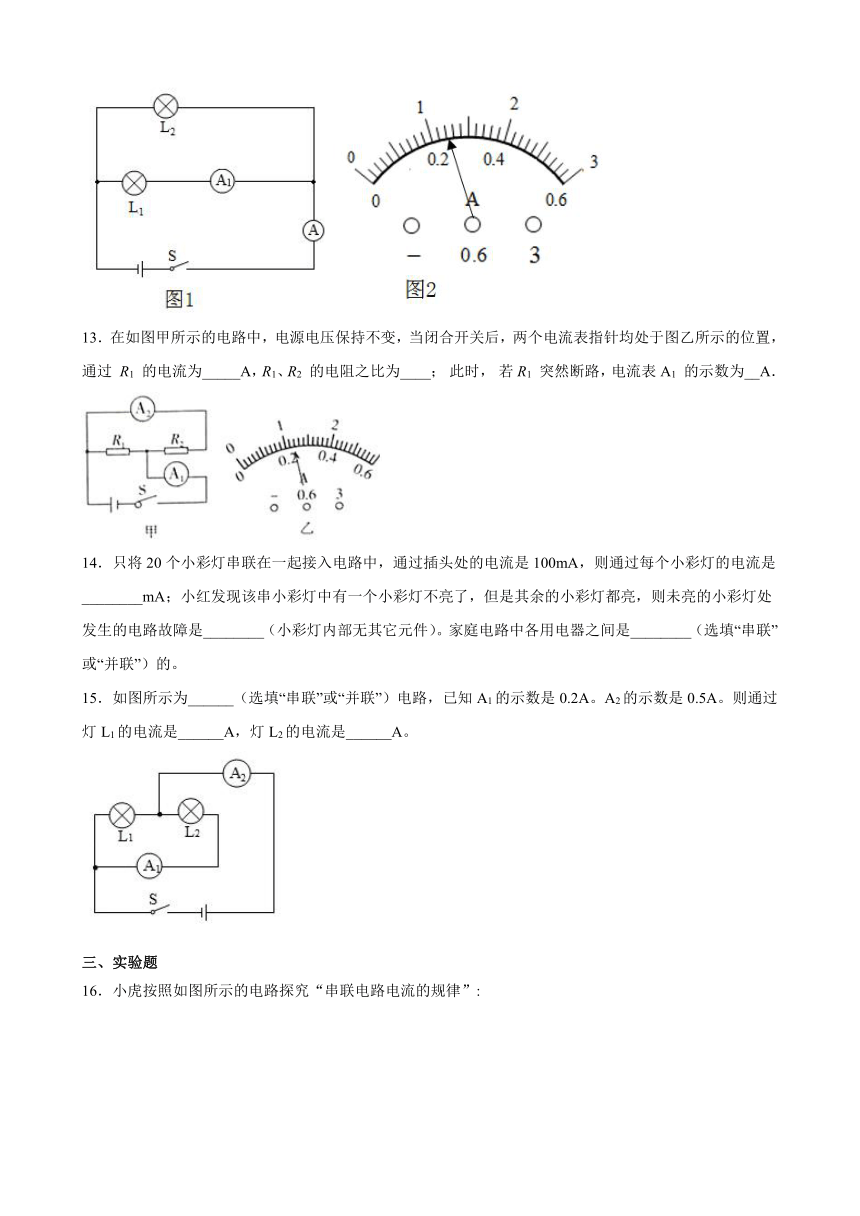

12．如图1所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图2所示，则流过灯泡L1的电流为______A，流过灯泡L2的电流为______A。
13．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过 R1 的电流为_____A，R1、R2 的电阻之比为____； 此时， 若R1 突然断路，电流表A1 的示数为__A．
14．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是________mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是________（小彩灯内部无其它元件）。家庭电路中各用电器之间是________（选填“串联”或“并联”）的。
15．如图所示为______（选填“串联”或“并联”）电路，已知A1的示数是0.2A。A2的示数是0.5A。则通过灯L1的电流是______A，灯L2的电流是______A。
三、实验题
16．小虎按照如图所示的电路探究“串联电路电流的规律”:
（1）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转_________（选填“小于0.6A”、“大于0.6A”“满刻度以外”），则换用电流表的小量程；
（2）连接好电路后闭合开关，小虎发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_________（选填“L1灯丝断了”、“L2灯丝断了”、“L2接触不良”）；
（3）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论:______。
（4）为了使结论更有普遍性，小虎接下来的操作应该是___________________________。
17．小红用如图所示的电路来探究串联电路的电流特点，用一个电流表分别接在a、b、c三处去测量电流。
(1)在拆接电路时，开关必须______。
(2)实验中最好选择规格______（选填“相同”或“不相同）的小灯泡。
(3)他先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动。故障的原因可能是______。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
(4)他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为______A。
(5)他测量了a、b、c三处的电流，随后又进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异，下列分析正确的是______。
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
(6)小红进行多次实验的主要目的是______。
①减小实验误差②寻找普遍规律
18．探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流。
(1)已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是______；
(2)更正上述问题后，闭合开关S，观察到电灯L1亮、L2不亮：随即断开开关，仔细检查，发现电路有不当之处。请在图甲中只改动一根导线______（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
干路电流/A
灯L1的电流/A
灯L2的电流/A
0.6
______
0.3
(3)随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙，于是得出结论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，应多次更换规格______（相同/不同）的灯泡进行实验，以便______。
A．寻找普遍规律B．求平均值，减小实验误差
参考答案
1．D
2．C
3．C
4．A
5．D
6．A
7．C
8．B
9．B
10．C
11．0.3
12．0.24 0.96
13．0.96 1：4 0.24
14．100 短路 并联
15．并联 0.3 0.2
16．小于0.6A L2接触不良 串联电路中的电流处处相等 换用不同规格的灯泡重复实验
17．断开 不相同 B 0.22 A ②
18．电流表没有调零 0.3 不同 A
