15.4电流的测量(同步练习含答案)-2021-2022学年人教版物理九年级全一册（含答案）

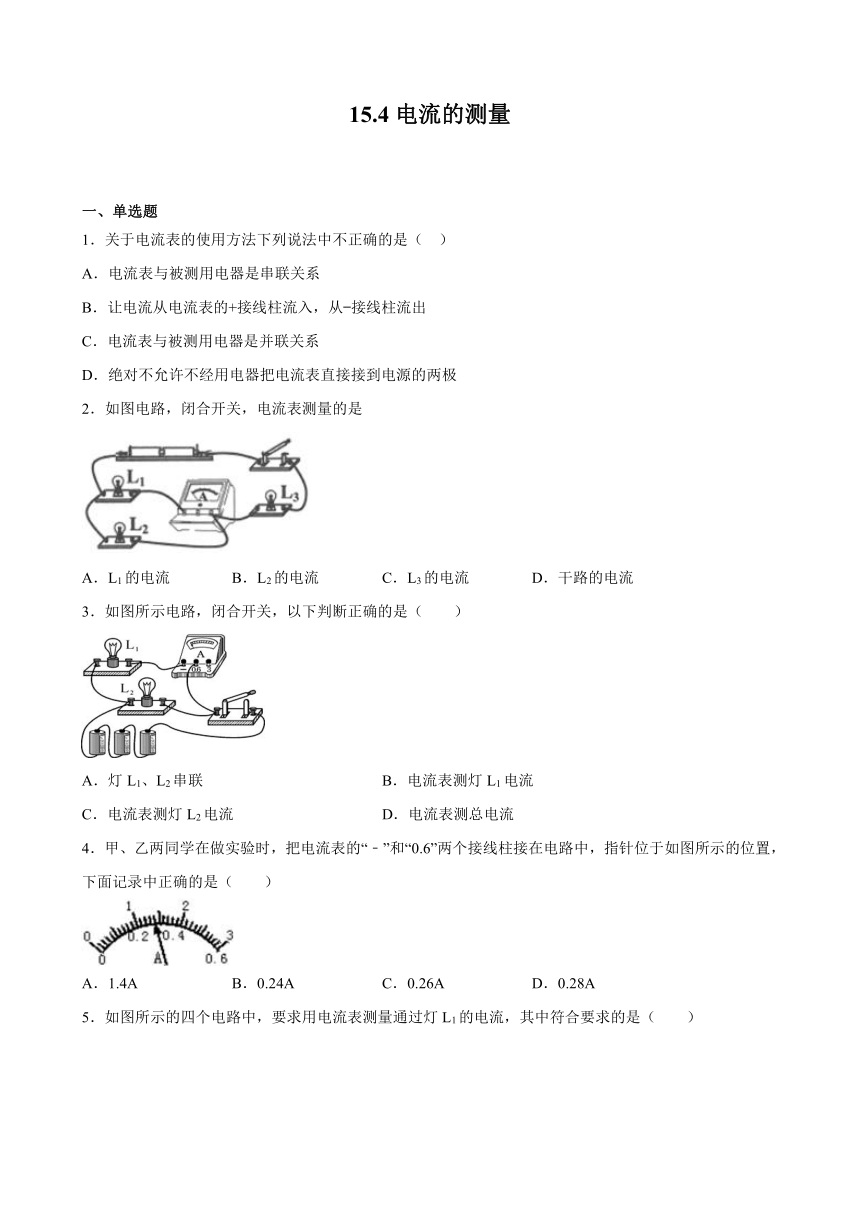

15.4电流的测量
一、单选题
1．关于电流表的使用方法下列说法中不正确的是（?）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从?接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
2．如图电路，闭合开关，电流表测量的是
A．L1的电流 B．L2的电流 C．L3的电流 D．干路的电流
3．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
4．甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是（　　）
A．1.4A B．0.24A C．0.26A D．0.28A

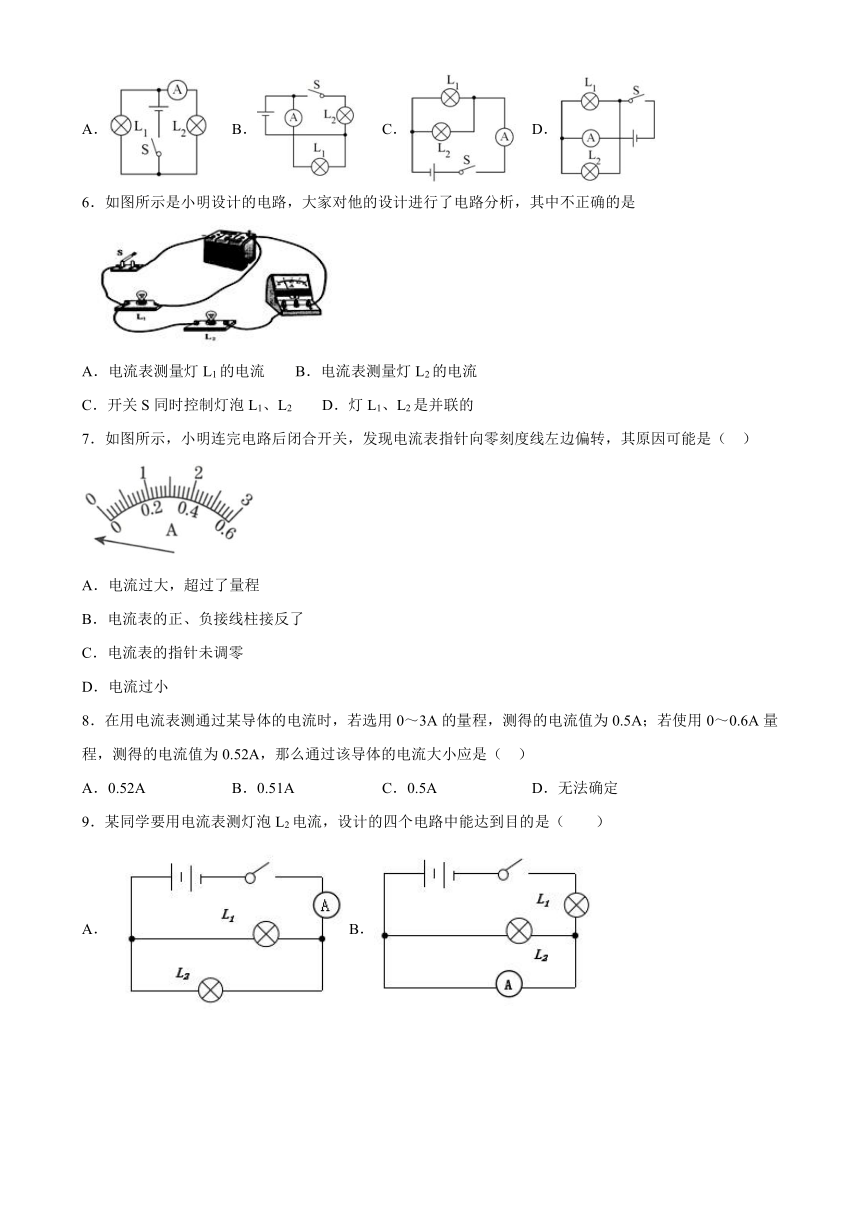

5．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A． B． C． D．
6．如图所示是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是

A．电流表测量灯L1的电流 B．电流表测量灯L2的电流
C．开关S同时控制灯泡L1、L2 D．灯L1、L2是并联的
7．如图所示，小明连完电路后闭合开关，发现电流表指针向零刻度线左边偏转，其原因可能是（ ）
A．电流过大，超过了量程
B．电流表的正、负接线柱接反了
C．电流表的指针未调零
D．电流过小
8．在用电流表测通过某导体的电流时，若选用0～3A的量程，测得的电流值为0.5A；若使用0～0.6A量程，测得的电流值为0.52A，那么通过该导体的电流大小应是（ ）
A．0.52A B．0.51A C．0.5A D．无法确定

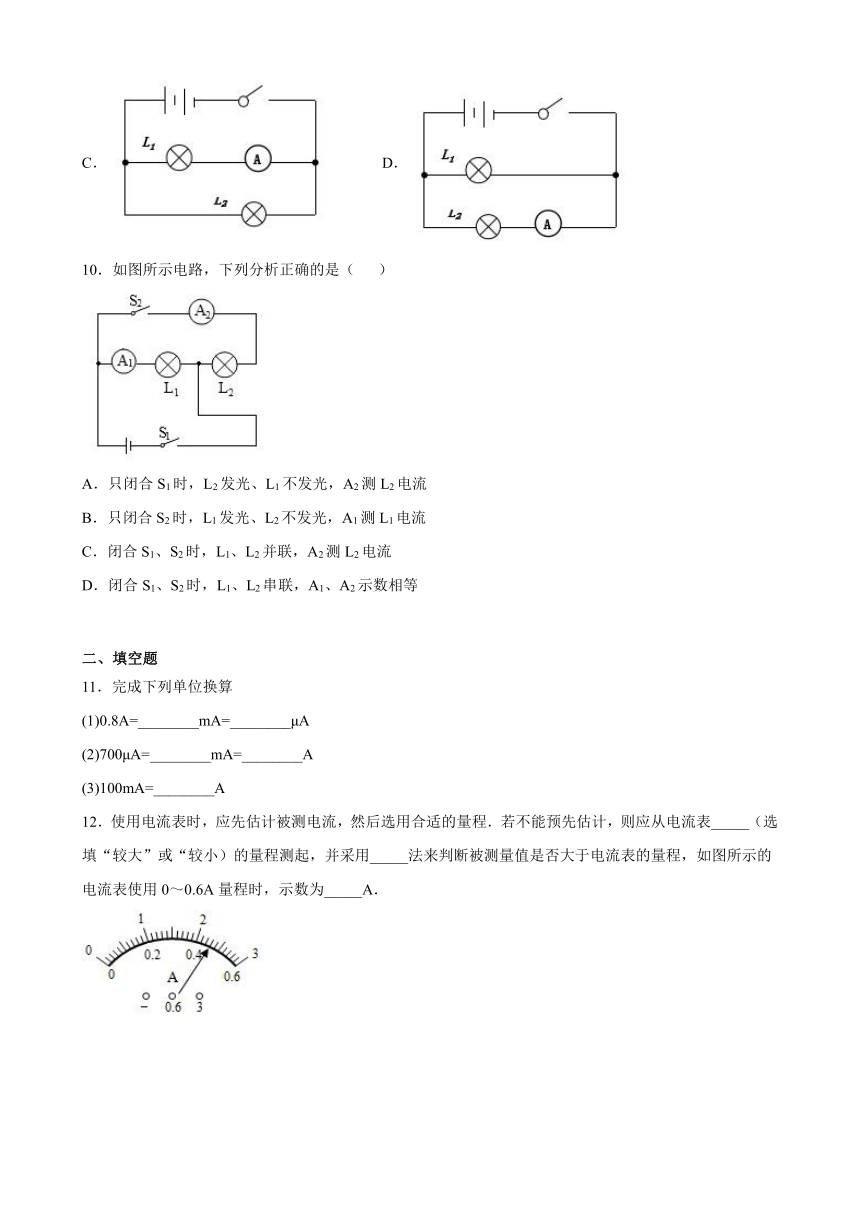

9．某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（　　）
A．B．
C． D．
10．如图所示电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
二、填空题
11．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
12．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A．
13．小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合开关，由于______致使电流表无示数，但两个灯泡会发光；当拆除导线______时，就可以修复电路，并使电流表测其中一条支路电流。
14．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
15．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡______的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______（选填“变大”、“变小”或“不变”）。
三、实验题
16．如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
(1)图甲中电流表测量的是通过灯泡 _____ 的电流。
(2)如果电流表的示数如图乙所示，则电流表测出的电流是 _____ A。
(3)如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，则应将导线 _____ 的右端接在电流表的 _____ 接线柱上。（选填“a”“b”“c”或“+”“-”）。
17．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端，当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如甲图所示。
(1) 此时，电流是从导线_____（填“a”或“b”）流入电流表；
(2) 为了增大指针的偏转角度从而减小读数误差，应将导线b与标有“____”的接线柱相连；
(3) 纠正错误之后,电流表指针如乙图所示,则读数为_____A；
(4) 电流表指针摆动如丙图所示，原因是___________。
18．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
(1)在连接电路时，开关应处于________状态；
(2)图甲中电流表测量的是通过灯泡________的电流；
(3)小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是________；
(4)小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是_________A；
(5)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线________（选填“a“、“b”、“c”）的右端接在电流表的________（选填“3”、“0.6”、“﹣”）接线柱上；
(6)闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法________。
参考答案
1．C
2．A
3．B
4．D
5．B
6．A
7．B
8．A
9．D
10．C
11．800 8×105 0.7 7×10-4 0.1
12．较大 试触 0.46
13．电流表被短路 b
14．串 0.3
15．L2 变小
16．L2 0.26 b -
17．a； 0.6； 0.32； 电流方向错误，从负接线柱流入。
18．断开 L2 电流表量程选择太小 1.2 b ﹣ 从灯座上取下一盏灯泡，若另一盏灯泡仍发光则是并联，反之是串联
