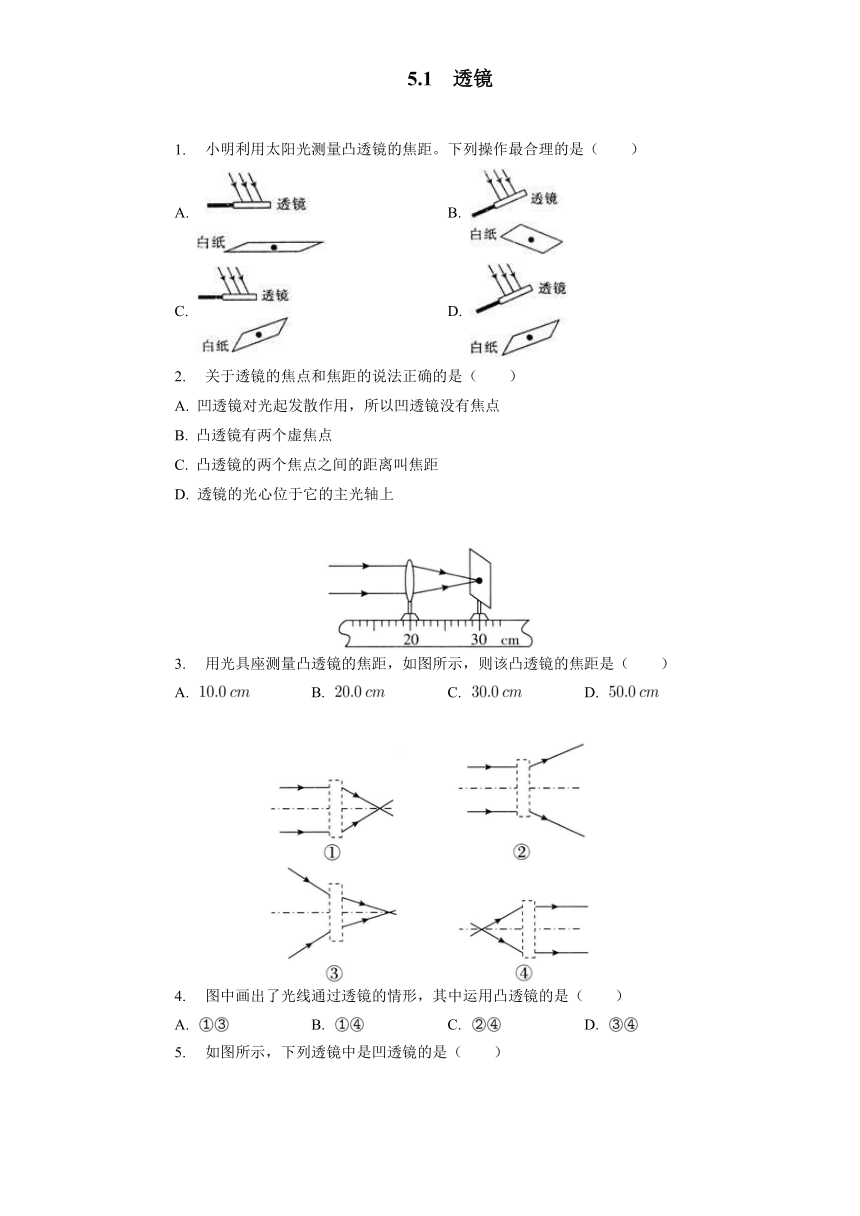

5.1 透镜
小明利用太阳光测量凸透镜的焦距。下列操作最合理的是( )
A. B.
C. D.
关于透镜的焦点和焦距的说法正确的是( )
A. 凹透镜对光起发散作用,所以凹透镜没有焦点
B. 凸透镜有两个虚焦点
C. 凸透镜的两个焦点之间的距离叫焦距
D. 透镜的光心位于它的主光轴上
用光具座测量凸透镜的焦距,如图所示,则该凸透镜的焦距是( )
center0A. B. C. D.
图中画出了光线通过透镜的情形,其中运用凸透镜的是( )
center0A. B. C. D.

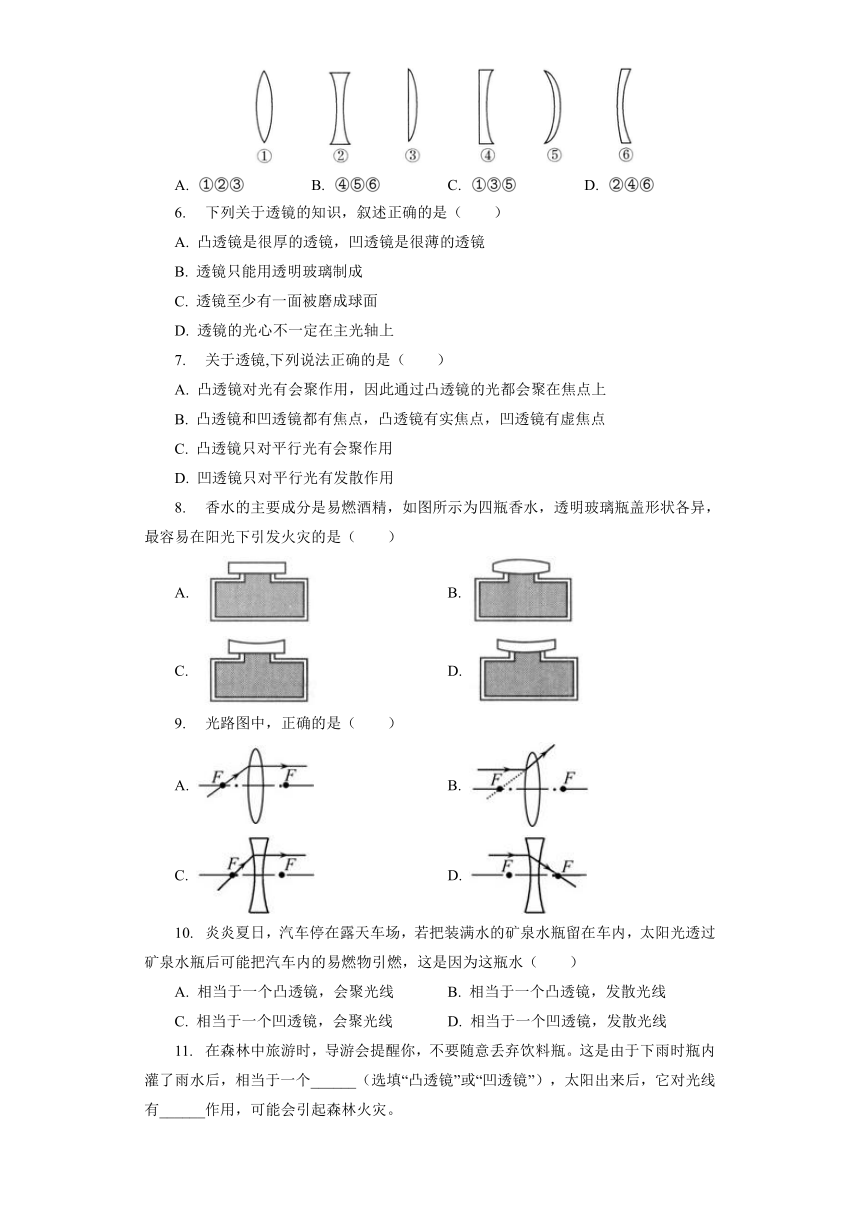

如图所示,下列透镜中是凹透镜的是( )
A. B. C. D.
下列关于透镜的知识,叙述正确的是( )
A. 凸透镜是很厚的透镜,凹透镜是很薄的透镜
B. 透镜只能用透明玻璃制成
C. 透镜至少有一面被磨成球面
D. 透镜的光心不一定在主光轴上
关于透镜,下列说法正确的是( )
A. 凸透镜对光有会聚作用,因此通过凸透镜的光都会聚在焦点上
B. 凸透镜和凹透镜都有焦点,凸透镜有实焦点,凹透镜有虚焦点
C. 凸透镜只对平行光有会聚作用
D. 凹透镜只对平行光有发散作用
香水的主要成分是易燃酒精,如图所示为四瓶香水,透明玻璃瓶盖形状各异,最容易在阳光下引发火灾的是( )
A. B.
C. D.
光路图中,正确的是( )
A. B.
C. D.
炎炎夏日,汽车停在露天车场,若把装满水的矿泉水瓶留在车内,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃,这是因为这瓶水( )
A. 相当于一个凸透镜,会聚光线 B. 相当于一个凸透镜,发散光线
C. 相当于一个凹透镜,会聚光线 D. 相当于一个凹透镜,发散光线
在森林中旅游时,导游会提醒你,不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后,相当于一个______(选填“凸透镜”或“凹透镜”),太阳出来后,它对光线有______作用,可能会引起森林火灾。

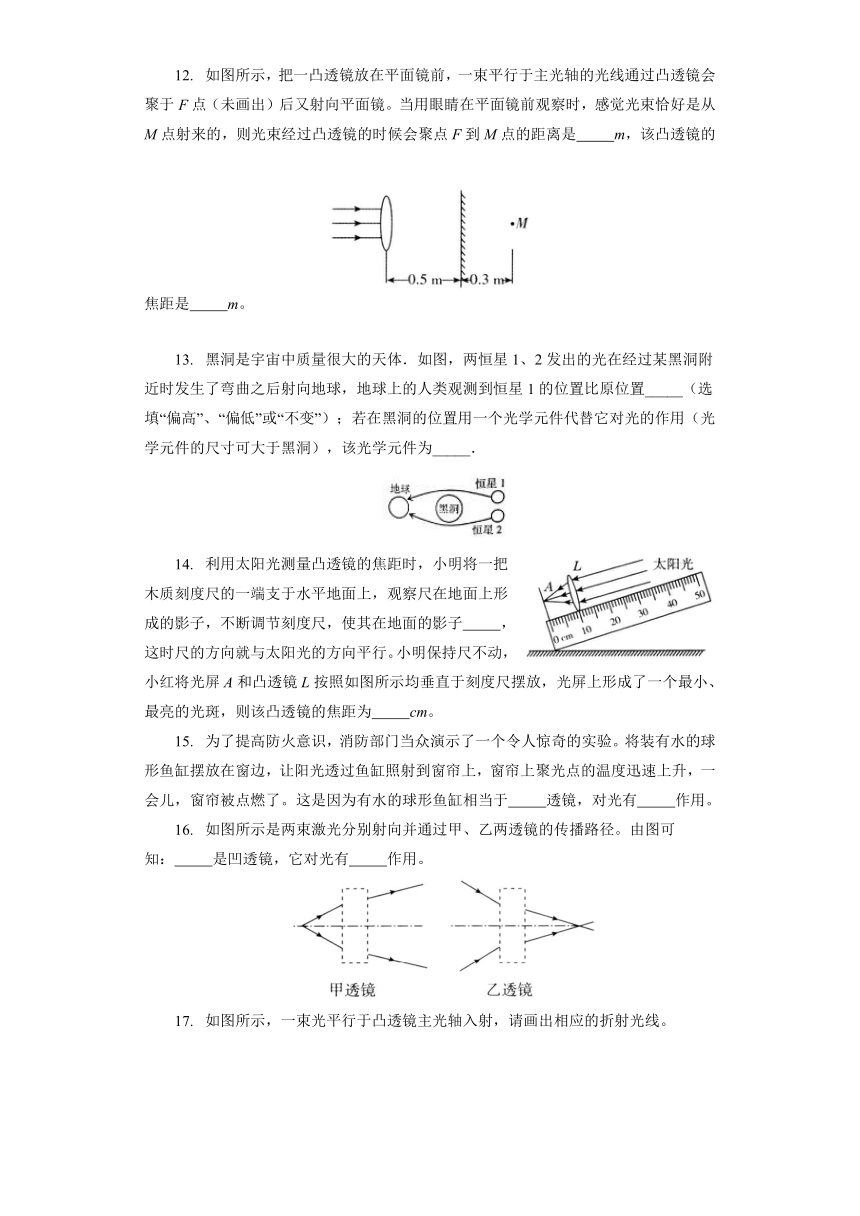

如图所示,把一凸透镜放在平面镜前,一束平行于主光轴的光线通过凸透镜会聚于F点(未画出)后又射向平面镜。当用眼睛在平面镜前观察时,感觉光束恰好是从M点射来的,则光束经过凸透镜的时候会聚点F到M点的距离是??????????m,该凸透镜的焦距是??????????m。
center0
黑洞是宇宙中质量很大的天体.如图,两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球,地球上的人类观测到恒星1的位置比原位置_____(选填“偏高”、“偏低”或“不变”);若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞),该光学元件为_____.
利用太阳光测量凸透镜的焦距时,小明将一把木质刻度尺的一端支于水平地面上,观察尺在地面上形成的影子,不断调节刻度尺,使其在地面的影子??????????,这时尺的方向就与太阳光的方向平行。小明保持尺不动,小红将光屏A和凸透镜L按照如图所示均垂直于刻度尺摆放,光屏上形成了一个最小、最亮的光斑,则该凸透镜的焦距为??????????cm。right0
为了提高防火意识,消防部门当众演示了一个令人惊奇的实验。将装有水的球形鱼缸摆放在窗边,让阳光透过鱼缸照射到窗帘上,窗帘上聚光点的温度迅速上升,一会儿,窗帘被点燃了。这是因为有水的球形鱼缸相当于??????????透镜,对光有??????????作用。
如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知:??????????是凹透镜,它对光有??????????作用。
如图所示,一束光平行于凸透镜主光轴入射,请画出相应的折射光线。
请在图中画出通过凹透镜的两条折射光线。
如图是同学们探究不同透镜折射光线规律的实验。
(1)王薇想知道放大镜是凸透镜还是凹透镜,他应该______ 。
(2)如图,黄欣同学在探究凹透镜时候发现折射光线不明显,这是因为______ ,它可以在不追加器材的情况下,将凹透镜______ 来改善这个问题。
(3)细心的阳瑶同学发现在探究凹透镜时的实验中发现光线交于凹透镜右侧一点,这是因为______ 。
(4)好奇的文馨同学找来了三角形的透镜,做了如图的实验,惊奇的发现A、B两处均没有折射光线出射,小明对她解释说:“______ 。”
(5)请你大致画出图3中的光路图。光线从A处直线射入,从箭头方向射出。
如图所示,小华将一张纸和一个透镜置于太阳光下,调整透镜与纸的距离,在纸上会形成一个光斑。
(1)该光斑是由于光的______形成的,为测出该透镜的焦距,小华先将透镜____太阳光,然后逐渐增大纸到透镜的距离,他观察到纸上的光斑先变小后变大,由此可说明,该透镜原来与纸的距离_______(选填“大于”、“小于”或“等于”)透镜的焦距。
(2)进一步调整透镜与纸的距离,当透镜的光心与纸的距离为10cm时,纸上出现了一个最小最亮的光斑,该透镜的焦距为________cm。
参考答案
1.D 2.D 3.A 4.B 5.D 6.C 7.B 8.B 9.A 10.A
11.凸透镜? 会聚
12.0.6 0.2
13.?偏高,凸透镜
14.最短; 10.0
15.凸 会聚
16.乙透镜 发散
17.
18.如答案图所示
19.触摸放大镜镜片,若是中间厚两边薄,则为凸透镜,反之,则为凹透镜(或将放大镜正对阳光,若光线可以会聚在一些,则为凸透镜,反之,则为凹透镜)? 凹透镜较厚,光射到凹透镜上时有折射也有会有反射(光在过程中会有能量损耗)? 使凹透镜与激光射出点距离更近一些? 凹透镜右侧是凹面,凹面镜对光线有会聚作用,所以平行的光正对其照射在右侧的凹面镜上发生反射后将反射光线会聚于一点? 光由玻璃斜射入空气中时,折射角大于入射角,且发生折射时,折射角随入射角增大而增大,当入射角增大到一定角度时,折射现象消失,光线会全部被反射回来
20.(1)折射;正对;小于;(2)10
