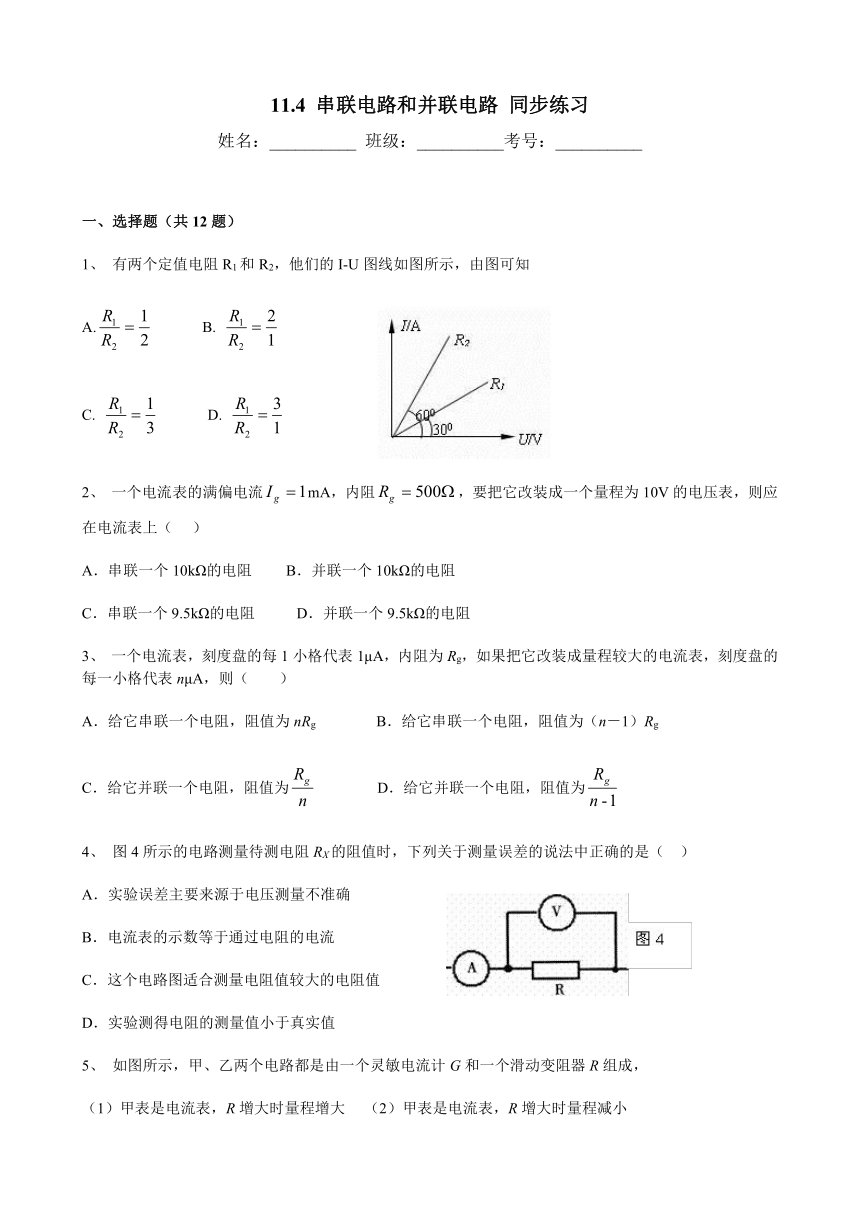

11.4 串联电路和并联电路 同步练习
姓名：__________ 班级：__________考号：__________
一、选择题（共12题）
1、 有两个定值电阻R1和R2，他们的I-U图线如图所示，由图可知
A.??? ????????B. ??
C. ??? ????????D.
2、 一个电流表的满偏电流mA，内阻，要把它改装成一个量程为10V的电压表，则应在电流表上（??? ）
A．串联一个10kΩ的电阻??????? B．并联一个10kΩ的电阻
C．串联一个9.5kΩ的电阻????????? D．并联一个9.5kΩ的电阻
3、 一个电流表，刻度盘的每1小格代表1μA，内阻为Rg，如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则（　　）
A．给它串联一个电阻，阻值为nRg B．给它串联一个电阻，阻值为（n－1）Rg
C．给它并联一个电阻，阻值为 D．给它并联一个电阻，阻值为
4、 图4所示的电路测量待测电阻RX的阻值时，下列关于测量误差的说法中正确的是（?? ）
A．实验误差主要来源于电压测量不准确
B．电流表的示数等于通过电阻的电流
C．这个电路图适合测量电阻值较大的电阻值
D．实验测得电阻的测量值小于真实值
5、 如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，
（1）甲表是电流表，R增大时量程增大? （2）甲表是电流表，R增大时量程减小
（3）乙表是电压表，R增大时量程增大? （4）乙表是电压表，R增大时量程减小
下列说法正确的是（ ）
A．（1）和（3）??? B．（1）和（4）???? C．（2）和（3）??? D．（2）和（4）
6、 如图所示为一个双量程电流表，其小量程为1A。已知表头G的满偏电流Ig=500mA，定值电阻R1=20Ω，R2=180Ω，则下列说法正确的是（　　）
A．公共端与a端构成小量程电流表 B．公共端与b端构成小量程电流表
C．表头的内阻Rg的值为200Ω D．表头的内阻Rg的值为160Ω
7、 如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是(?? )
A．将接线柱1、2接入电路时，每一小格表示0.08A
B．将接线柱1、2接入电路时，每一小格表示0.02A
C．将接线柱1、3接入电路时，每一小格表示0.06A
D．将接线柱1、3接入电路时，每一小格表示0.01A
8、 如图，电流表A1(0～3A)和A2(0～0.6A)是由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中。闭合开关S，调节滑动变阻器，下列说法中正确的是(　　)
A．A1、A2的读数之比为1∶1 B．A1、A2的读数之比为5∶1
C．A1、A2的指针偏转角度之比为1∶1 D．A1、A2的指针偏转角度之比为1∶5
9、 四个相同的小量程电流表（表头）分别改装成两个电流表A1.A2和两个电压表V1.V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大V2的量程，改装好后把它们按图示接入电路，则（ ）
A．电流表A1的读数大于电流表A2的读数
B．电流表A1的偏转角小于电流表A2的偏转角;
C．电压表V1的读数小于电压表V2的读数;
D．电压表V1的偏转角等于电压表V2的偏转角
10、 图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，电池电动势E＝1.5 V，用它测量电阻Rx，能准确测量的阻值范围是(　　)
A．30～80 kΩ?? B．3～8 kΩ?
C．300～800 kΩ??? D．3 000～8 000 kΩ

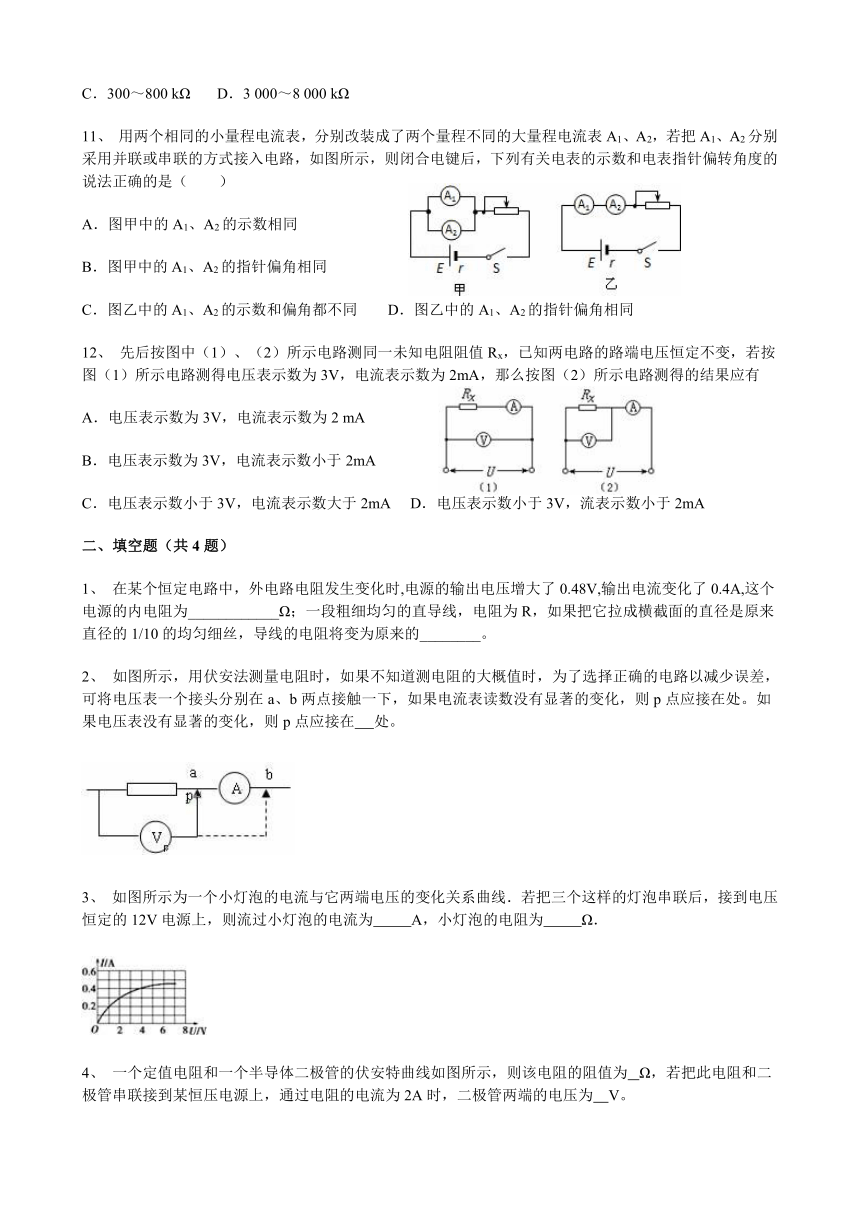

11、 用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是（　　）
A．图甲中的A1、A2的示数相同
B．图甲中的A1、A2的指针偏角相同
C．图乙中的A1、A2的示数和偏角都不同 D．图乙中的A1、A2的指针偏角相同
12、 先后按图中（1）、（2）所示电路测同一未知电阻阻值Rx，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为3V，电流表示数为2mA，那么按图（2）所示电路测得的结果应有???
A．电压表示数为3V，电流表示数为2 mA???
B．电压表示数为3V，电流表示数小于2mA
C．电压表示数小于3V，电流表示数大于2mA??? D．电压表示数小于3V，流表示数小于2mA
二、填空题（共4题）
1、 在某个恒定电路中，外电路电阻发生变化时,电源的输出电压增大了0.48V,输出电流变化了0.4A,这个电源的内电阻为____________Ω；一段粗细均匀的直导线，电阻为R，如果把它拉成横截面的直径是原来直径的1/10的均匀细丝，导线的电阻将变为原来的________。
2、 如图所示，用伏安法测量电阻时，如果不知道测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、b两点接触一下，如果电流表读数没有显著的变化，则p点应接在处。如果电压表没有显著的变化，则p点应接在??? 处。
3、 如图所示为一个小灯泡的电流与它两端电压的变化关系曲线．若把三个这样的灯泡串联后，接到电压恒定的12V电源上，则流过小灯泡的电流为　 　A，小灯泡的电阻为　 　Ω．
4、 一个定值电阻和一个半导体二极管的伏安特曲线如图所示，则该电阻的阻值为? Ω，若把此电阻和二极管串联接到某恒压电源上，通过电阻的电流为2A时，二极管两端的电压为?? V。

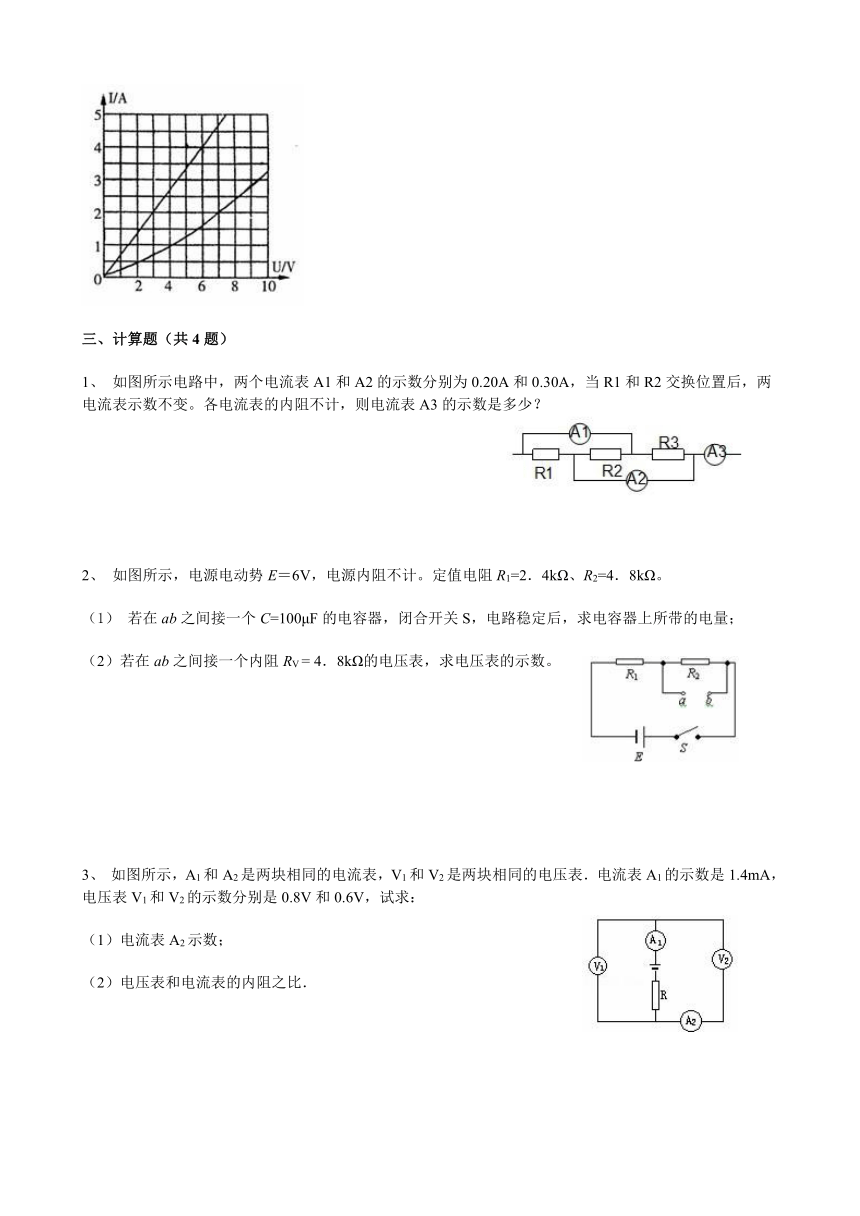

三、计算题（共4题）
1、 如图所示电路中，两个电流表A1和A2的示数分别为0.20A和0.30A，当R1和R2交换位置后，两电流表示数不变。各电流表的内阻不计，则电流表A3的示数是多少？
2、 如图所示，电源电动势E＝6V，电源内阻不计。定值电阻R1=2．4kΩ、R2=4．8kΩ。
（1） 若在ab之间接一个C=100μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电量；
（2）若在ab之间接一个内阻RV = 4．8kΩ的电压表，求电压表的示数。
3、 如图所示，A1和A2是两块相同的电流表，V1和V2是两块相同的电压表．电流表A1的示数是1.4mA，电压表V1和V2的示数分别是0.8V和0.6V，试求：
（1）电流表A2示数；
（2）电压表和电流表的内阻之比．
?
4、 图1中所示为一个电灯两端的电压与通过它的电流的变化关系曲线，可见两者不成线性关系，这是由于焦耳热使灯丝的温度发生了变化的缘故。参考这根曲线，回答下列问题（不计电流表和电池的内阻）。
（1）若把三个这样的电灯串联后，接到电动势为12V的电源上，求流过灯泡的电流和每个灯泡的电阻。
（2）如图2所示，将两个这样的电灯并联后再与10Ω的定值电阻串联，接在电动势为8V的电源上，求通过电流表的电流值及各灯泡的电阻值。
图1 图2
============参考答案============
一、选择题
1、 D
2、 C
【详解】
把电流表改装成量程为10V的电压表需要串联分压电阻，串联电阻阻值
选项C正确，ABD错误；
故选C。
3、 D
4、 D
5、 C
【分析】
灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．
【详解】
由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．
【点睛】
本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．
6、 BC
【详解】
AB．当与表头并联的电阻越大，量程越小，则公共端与b端构成小量程电流表，A错误，B正确；
CD．公共端与b端构成小量程电流表，量程为1A，由欧姆定律可知
解得
C正确，D错误；
故选BC。
7、 A
【详解】
AB．当接线柱1、2接入电路时，电流表A与R1并联，根据串并联电路规律可知，R1分流为1.8A，故量程为1.8A+0.6A=2.4A；故每一小格表示0.08A；故A项正确，B项错误；
CD．当接线柱1、3接入电路时，A与R1并联后与R2串联，电流表的量程仍为2.4A；故每一小格表示0.08A；故CD错误。
8、 BC
9、 AD
10、 B
11、 B
12、 C
二、填空题
1、 1.2??? 10000
2、 a；b
3、0.4；10
4、 1.5，7
三、计算题
1、 0.35A
2、 ?? 设电容器上的电压为Uc。??? ??
??
电容器的带电量????? ?
解得： Q＝4×10－4C?????? ???
设电压表与R2并联后电阻为R并。
?
则电压表上的电压为：
?? ?
解得：＝3V??
3、 ??? 解：（1）由于V1和V2两表相同，说明它们的内阻相同，设为R，通过V1和V2两表的电流分别为I1和I2，则
?U1=I1R，
?U2=I2R，
则得
由题意知 I1+I2=1.4 mA
所以解得 I2=0.6 mA，即通过电流表A2的电流大小为0.6mA．
（2）电流表A2两端电压 UA2=U2﹣U1=0.2 V，
所以RA2=Ω．
电压表V2的内阻RV2==1000Ω，所以电压表和电流表的内阻之比为3：1．
答：（1）电流表A2示数是0.6mA；
（2）电压表和电流表的内阻之比是3：1．
4、 解：（1）由于三个电灯完全相同中，所以每个电灯两端的电压UL=12/3V=4V。在图19中画出U=4V的直线，得到和曲线的交点坐标为(4V,0.4A)，所以流过电灯的电流为0.4A，此时每个电灯的电阻值为。
（2）设此时电灯两端的电压为U，流过每个电灯的电流为I，
根据闭合电路欧姆定律得：E=2IR0+U，代入数据得U=8-20I.
在图1上画出此直线，得到如图所示的图象，可求得到直线和曲线的交点坐标为(2V,0.3A)，即流过电灯的电流为0.3A,流过电流表的电流强度为0.6A,此时电灯的电阻为
。
